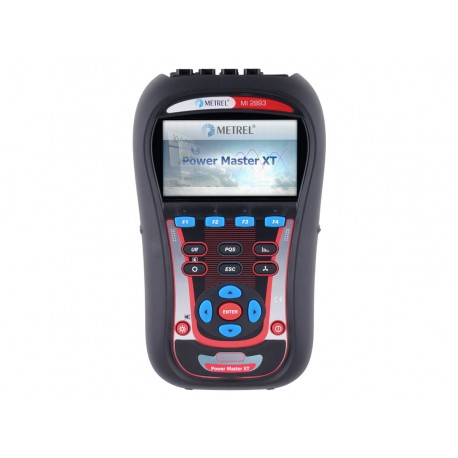

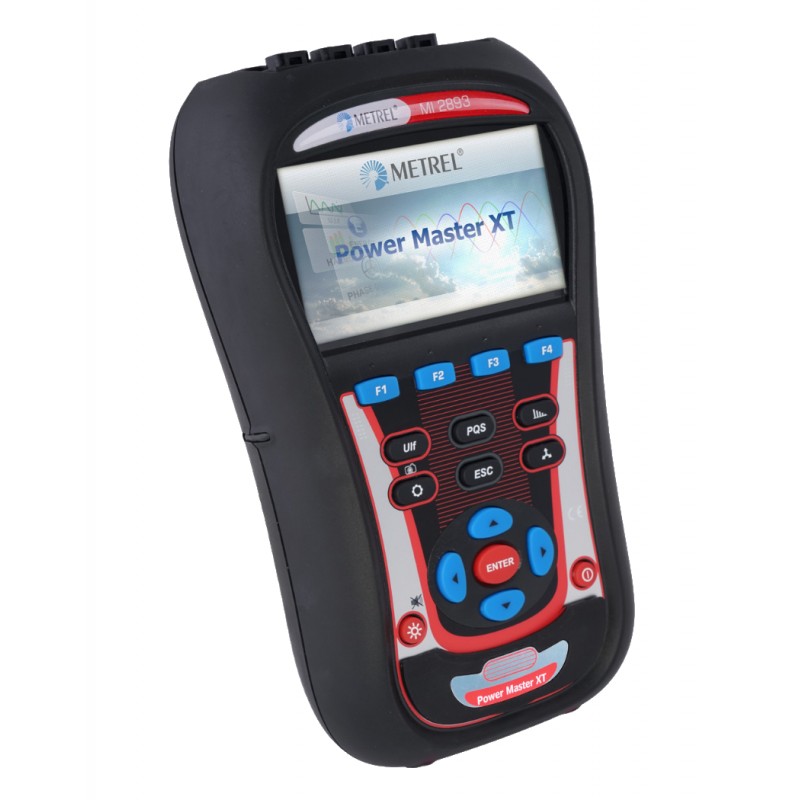

MI 2893 AD Power Master XT - Analyzátor kvality el. energie

MI 2893 AD Power Master XT - Analyzátor kvality el. energie

MI 2893 je výkonný přenosný analyzátor kvality elektrické energie třídy S podle ČSN EN 61000-4-30 Ed.3. Nabízí široké možnosti použití v oblasti analýzy, diagnostiky a záznamu událostí v distribučních i průmyslových sítích.

Technické vlastnosti:

• Vzorkovací frekvence 1 MSa/s – pevně nastavená frekvence určená pro měření rychlých přechodových jevů. Nelze manuálně měnit jako na osciloskopu.
• Podpora VFD režimu – bezpečné měření mezi frekvenčním měničem a motorem v rozsahu 5–120 Hz.
• Export a analýza dat – software PowerView3 umožňuje export do Excelu (.XLS) i kopírování grafů do obrázků (.BMP).
• Kompatibilita s Rogowského sondami A1502 a A1227 – volitelný rozsah 30 / 300 / 3000 A, přepínaný přímo v přístroji nebo automaticky podle měřeného proudu.
• Měření přechodových jevů (transientů) – s rozlišením 1 μs a délkou záznamu jedné periody (20 ms).
• Možnost použití převodníku A1037 – přístroj má chráněné napěťové vstupy a podporuje proudové transformátory přes převodník 5 A → 1 V.
• Standardně dodávaný s kalibračním listem (v angličtině) – včetně příslušných proudových sond dle varianty.

Parametry:

• 4 napěťové kanály s velkým rozsahem měření;
• 4 elektrických kanálů s podporou automatického rozpoznání proudových kleští a výběru rozsahu měření „na přístroji";
• Automatické rozpoznání a výběr rozsahu měření inteligentních proudových kleští;
• Automatický výběr rozsahu měření proudových kleští;
• Vzorkovací frekvence v rekordéru > 1 MSamples/s;
• Splňuje normu kvality sítě IEC 61000-4-30, třída a;
• Úplná analýza kvality sítě podle normy EN 50160, včetně signálů sítě a meziharmonických frekvencí;
• Podpora paměťových karet microSD až do 32 GB (8 GB karta je součástí dodávky);
• Barevně kódované vstupní přípojky a označení připojení, které jsou přizpůsobeny vaší oblasti použití;
• Intuitivní hlavní menu a velké symboly usnadňují navigaci a konfiguraci zařízeníVýkonný PC software PowerView3 umožňuje stahování, zobrazení a analýzu zaznamenaných dat a profesionální vytváření zpráv;
• Flexibilní proudové kleště (bez dalšího napájení) jsou součástí dodávky EU/AD sady;
• Dálková komunikace přes Ethernet (volitelná synchronizace hodin pomocí GPS).

Výhody:

• Možnost měřit i za frekvenčním měničem – přístroj přesně reaguje i v tomto rušivém prostředí.
• Automatický výběr rozsahu Rogowského sondy během měření – bez nutnosti zásahu obsluhy.
• Přímý export grafů do obrázků – skvělé pro dokumentaci a přehledné prezentace.

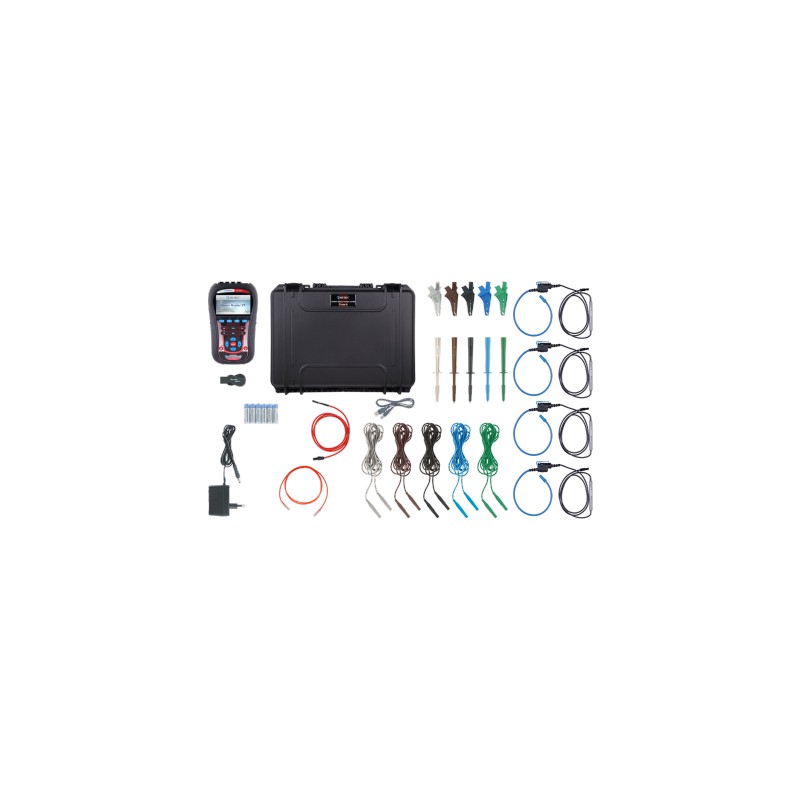

Rozsah dodávky

• MI 2893 Advanced set (AD)
  • Přístroj Power Master XT
  • Jednofázové pružné proudové kleště 3000 / 300 / 30 A (A 1502), 4 ks
  • Zkušební sondy (hnědá, černá, šedá, zelená, modrá), 5 ks
  • Krokosvorky (hnědá, černá, šedá, zelená, modrá), 5 ks
  • Měřící vodiče pro napětí (hnědá, černá, šedá, zelená, modrá), 5 ks
  • Štítky pro barevné označení
  • Teplotní sonda
  • Paměťová karta microSD 8,0 GB
  • Čtečka microSD karet
  • PC software PowerView3
  • RS232, USB a Ethernet propojovací kabel
  • Napájecí adaptér
  • Nabíjecí baterie NiMH 1,2 V, 6 ks
  • Profesionální ochranný vodotěsný kufr (A 1685)
  • Návod k obsluze
  • Kalibrační certifikát

  MI 2893 Euro set (EU)
  • S jednofázovými pružnými proudovými kleštěmi 3000 / 300 / 30 A (A 1227), 4 ks

  MI 2893 Standard set (ST)
  • Bez pružných proudových kleští

Vzorkovací frekvence až 1 MSa/s
Vzorkovací frekvence 1 MHz je určena výhradně pro měření přechodových jevů (transient detection). Tato frekvence je pevně nastavena a nelze ji měnit – nelze tedy manuálně zvolit například 1 kSa/s nebo 100 kSa/s jako u osciloskopu.

Měření mezi frekvenčním měničem a motorem
Ano, přístroj podporuje tzv. VFD mód pro frekvenční měniče v rozsahu 5 Hz až 120 Hz. Měření mezi měničem a motorem je tedy možné.

Export a analýza dat v softwaru PowerView3
Naměřená data je možné exportovat do formátu XLS (Excel). Software PowerView3 nabízí různé možnosti zobrazení a analýzy dat – podrobný popis najdete v přiloženém manuálu.

Rozsahy Rogowského proudového převodníku A1502 a A1227
Tyto sondy podporují tři proudové rozsahy: 30 / 300 / 3000 A. Rozsah se nastavuje v přístroji ručně nebo automaticky (Auto Range), podle aktuálně měřeného proudu – a to i během měření.

Délka záznamu při měření přechodových jevů
Při vzorkovací frekvenci 1 MHz (rozlišení 1 µs) je délka záznamu omezena na jednu periodu – tedy 20 ms.

Použití převodníku A1037 pro měření přes proudové transformátory
Převodník A1037 převádí proud 5 A na napětí 1 V. Vstupy pro proud v MI 2893 jsou technicky vstupy napěťové a jsou chráněny proti přepětí, takže nehrozí poškození ani při přetížení nebo zkratu.

Export grafů z PowerView3 do obrázků
Ano, v softwaru PowerView3 lze využít funkci „Copy to BMP“, což umožňuje uložit grafy ve formátu obrázku (např. BMP).

Kalibrace a dodávané příslušenství
Přístroj se dodává s kalibračními listy v angličtině.
