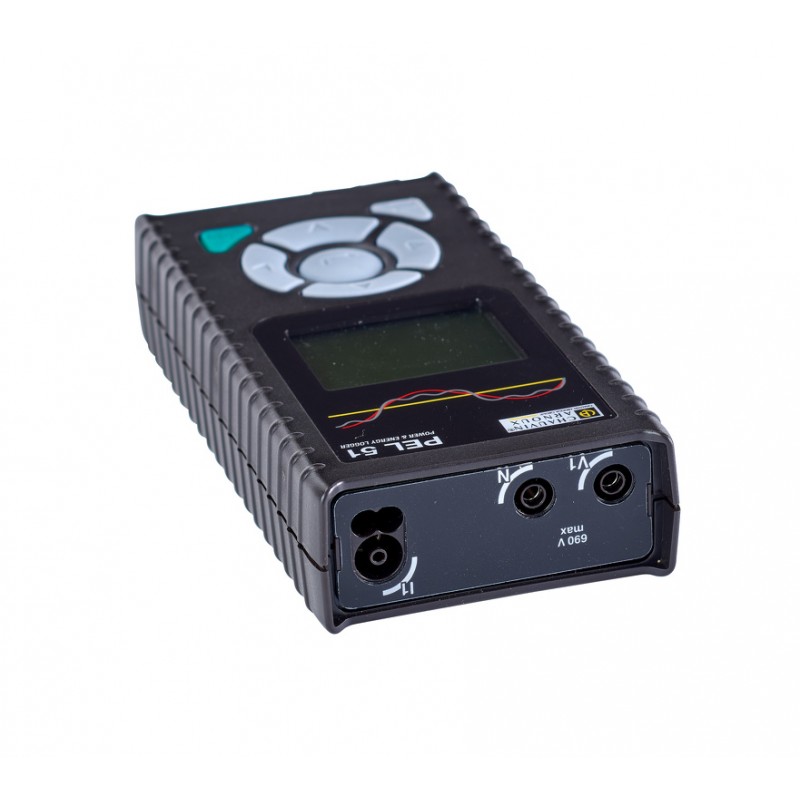

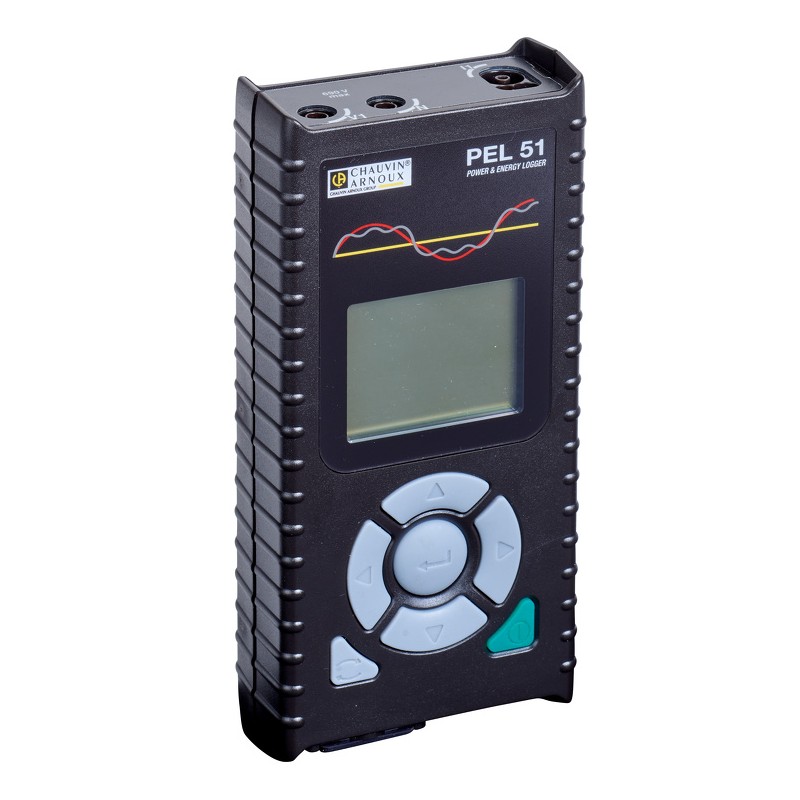

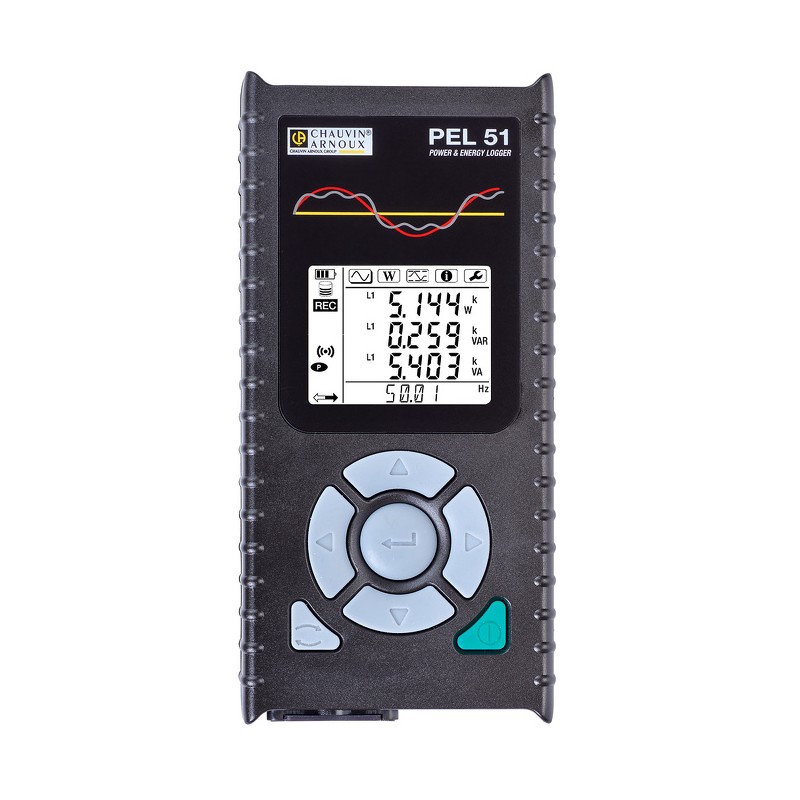

Chauvin Arnoux PEL 51 + MA194-250 - Jednofázový analyzátor kvality sítě

Hlavní parametry

• Záznamník kvality elektrické energie pro jednofázové sítě
• Pro střídavé sítě do 690 V
• Jmenovitý kmitočet sítí  50 / 60 Hz
• Měření proudu od 5 mA do 3 000 A (dle převodníků)
• 2 napěťové a 1 proudový vstup
• Třída přesnosti měření napětí 0,2%
• Záznam s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 1 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
• Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
• Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh)
• Měření a záznam účiníku cos θ a PF

Další funkce a parametry

• Programovatelné začátky a konce záznamů s vlastním pojmenováním
• Software PEL Transfer^® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
• Software DataView^®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládání dat

• možnost komunikace přes IRD server v případech zabezpečené IT infrastruktury
• Umožňuje online komunikaci a stažení dat přes síť zákazníka, ale také nabízí vytvoření hotspotu pro přímé připojení k přístroji
• Standardní frekvence 2,4 GHz
• Slot na SD karty do velikosti až 32 GB
• Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Provedení a fyzické parametry

• Samostatný napájecí vstup pro napájení z pomocného zdroje nebo z měřené instalace pomocí adaptéru (volitelné příslušenství)
• Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 1 až 3h dle nastavení)

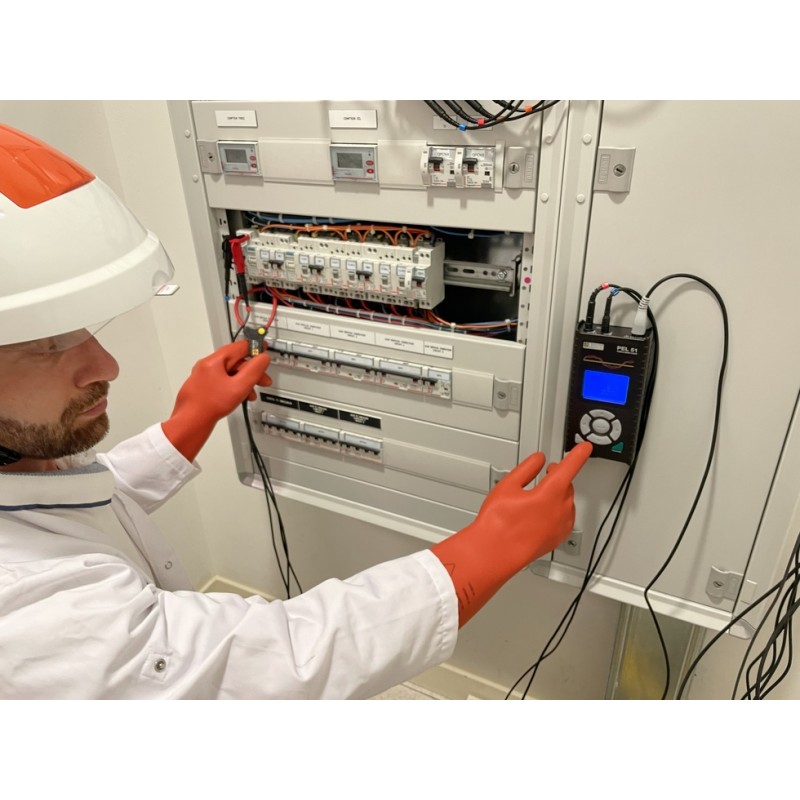

• Zadní část přístroje se silnými integrovanými magnety pro uchycení na dveřích rozváděče
• Elektrická bezpečnost CAT III/600 V
• Vysoký stupeň krytí IP54
• Provozní teplota -20 až 50 °C
• Rozměry: 280 × 88 cm × 3,7 mm (bez snímačů)
• Hmotnost: 400 g

• Záruka na hlavní přístroj: 24 měsíců

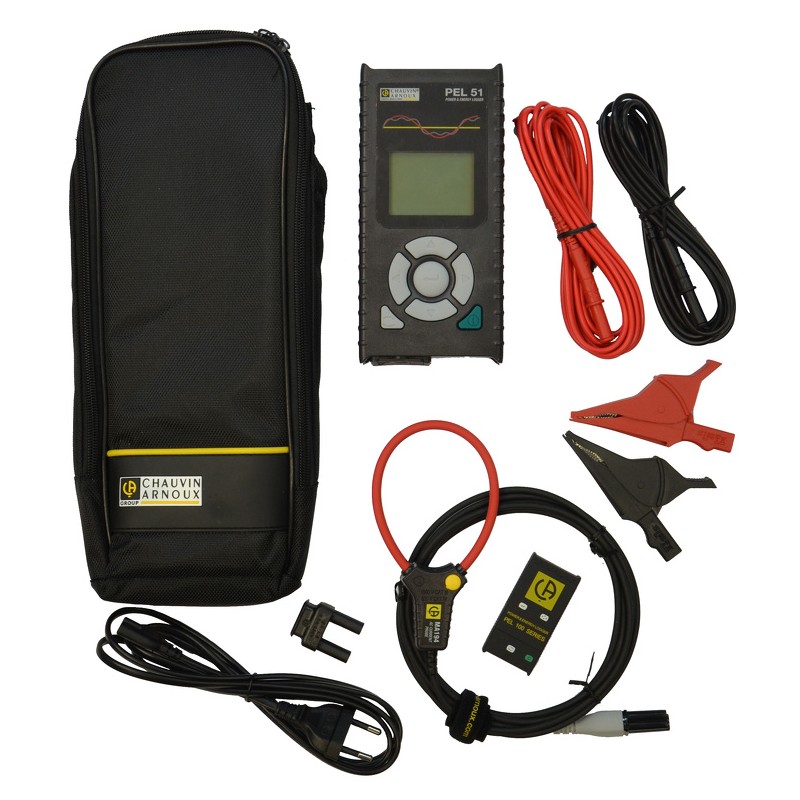

• 1 x přístroj PEL 51
• 1 x pružný převodník MiniFlex MA194/250
• 2 x prodlužovací vodič
• 2 x krokosvorka
• 1x SD karta 8 GB (instalována)
• 1 x adaptér USB/SD
• 1 x napájecí kabel ze sítě
• 1 x adaptér pro napájecí kabel
• 1 x pouzdro
• 1 x software PEL Transfer (volně ke stažení)
• 1 x návod k obsluze v českém jazyce
