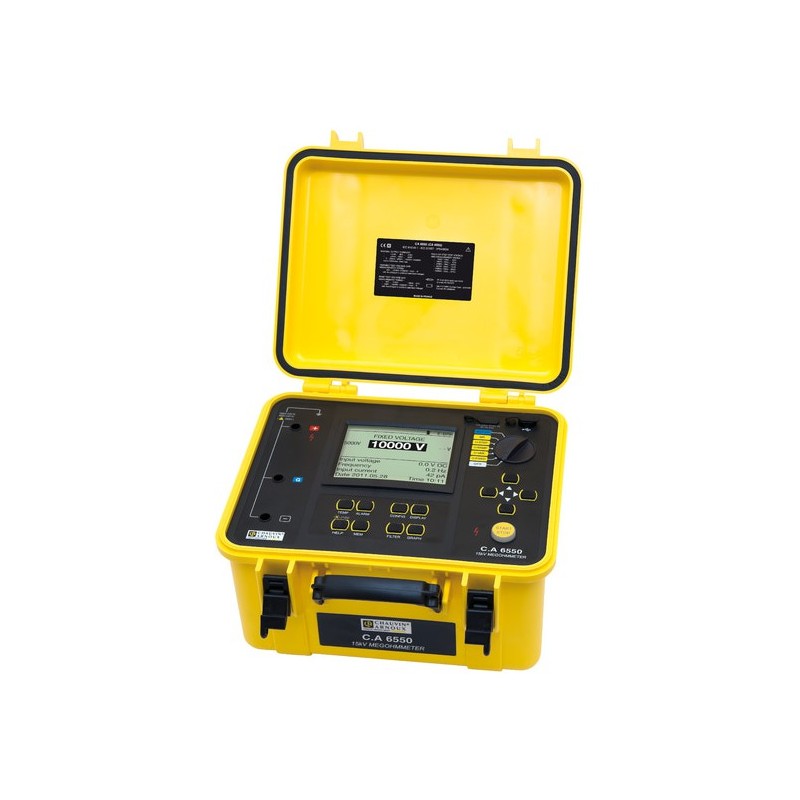

C.A 6550 - Měřič izolačních odporů

Měřič izolačních odporů Chauvin Arnoux 6550

Měřič izolačních odporů C.A 6550 je robustní a vysoce odolný, spolehlivý a snadno použitelný přístroj. Díky variabilnímu testovacímu napětí od 40 do 10 000V je ideální pro řešení mnoha problémů při uvádění zařízení do provozu a pro preventivní údržbářské aplikace. Nabízí automatické kvalitativní funkce jako je výpočet indexu polarizace (PI) a dielektrické absorpce (DAR) nebo měření dielektrické absorpce vícevrstvých dielektrik (DD). Integrovaný akumulátor napájí přístroj po velmi dlouhou dobu a usnadňuje provádění testů kdekoli potřebujete. Je vybaven grafickou obrazovkou, vnitřní pamětí a komunikací umožňující dodatečné zpracování výsledků v PC.

• Široký měřicí rozsah od 10 kΩ do 25 TΩ
• Nabíjecí proud 5 mA
• Velká podsvícená LCD obrazovka s digitálním displejem, bargrafem a grafy R(t)+u(t), i(t) a i(u)
• Automatický výpočet koeficientů DAR / PI / DD / ΔR (ppm/V)
• 3 filtry pro optimalizaci stability měření

Hlavní parametry

• Měření izolačních odporů od 0,01 MΩ do 25 TΩ
• Pevná testovací napětí 500, 1 000, 2 500, 5 000 a 10 000 V
• Nastavitelné variabilní testovací napětí od 40 do 10 000 V
• Měření napětí od 1 do 4 000 V
• Měření kapacity od 0,001 do 49,99 μF
• Měření unikajícího proudu 0,000 nA do 8 mA
• Výpočet indexu polarizace a dielektrické absorpce (PI a DAR)
• Výpočet indexu dielektrické absorpce (DD)
• Detekce externího napětí před měřením
• Měření v několika režimech
  - TEST BEZ OMEZENÍ: propalovací test (Burning)
  - TEST s OMEZENÍM: omezení proudem (I-limit), změnou proudu (Early-break) nebo délkou trvání testu (Timer)
• Zobrazení časových závislostí přímo na displeji R(t) + u(t), i(t), i(u)
  (typické využití funkcí – měření přepěťových ochran, nelineárních odporů se zobrazením voltampérové charakteristiky, ...)
• Možnost měření i při malých externích rušivých napětích
• Funkce vyhlazení SMOOTH pro stabilní výsledek při rušení. K dispozici 3 integrované filtry a 3 astavitelné časové konstanty
• Funkce postupné změny testovacího napětí:
  - RAMPA: nastavitelná počáteční a konečná hodnota zkušebního napětí a doba trvání
  - KROKOVÁ ZMĚNA: 10 kroků, pro každý krok nastavitelná hodnota zkušebního napětí a doba trvání
• Funkce přepočtu hodnoty izolace na referenční teplotu (externí přístroj)
• Funkce programovatelného akustického a optického ALARMU a časovače
• Automatické vybití obvodu po měření se zobrazením hodnoty zbytkového napětí

Komunikace a ukládání dat

• Paměť pro ukládání naměřených dat
• Možnost uložení až 256 relací
• Možnost uložení až 80 000 samostatných měření s časovým razítkem
• Obousměrné opticky oddělené rozhraní USB pro přenos dat do PC, ovládání přístroje a přímý tisk
• SW umožňuje nastavení přístroje a zpracování naměřených dat

Další funkce a parametry

• Velký a překledný grafický displej s podsvícením a bargrafem
• 3 vysokonapěťové bezpečnostní zdířky
• Krytí IP54
• Napájení NiMH akumulátor s vestavěnou nabíječkou
• Rozměry 340 x 300 x 200 mm
• Hmotnost 6,2 kg
• Bezpečnostní kategorie CAT IV / 1000 V
• Záruka 2 roky (na hlavní přístroj)

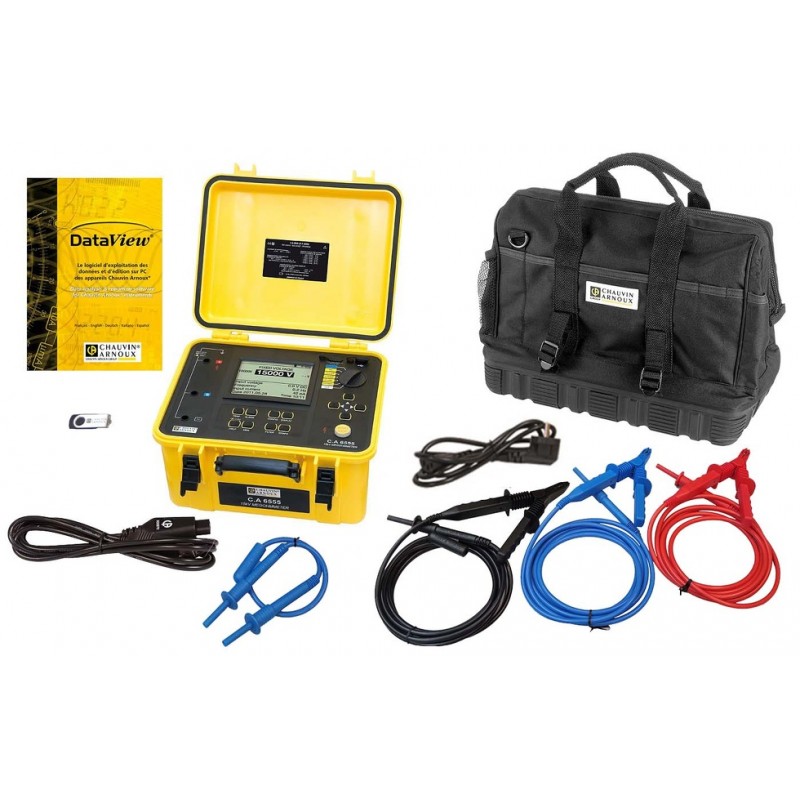

Rozsah dodávky:

• Měřič izolace C.A 6550,
• 3 ks měřicí vodiče 3 m,
• ochranný vodič 0,5 m,
• software DataView,
• USB kabel,
• přenosná brašna,
• napájecí vodič
• návod k obsluze v českém jazyce
