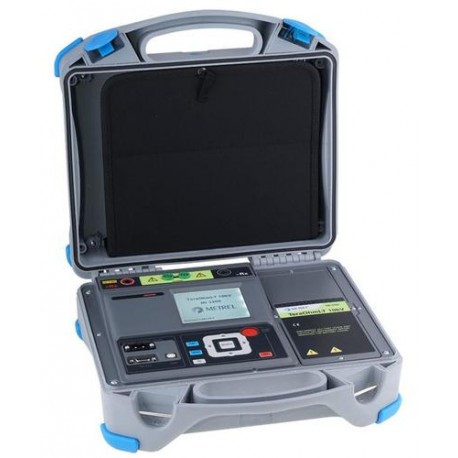

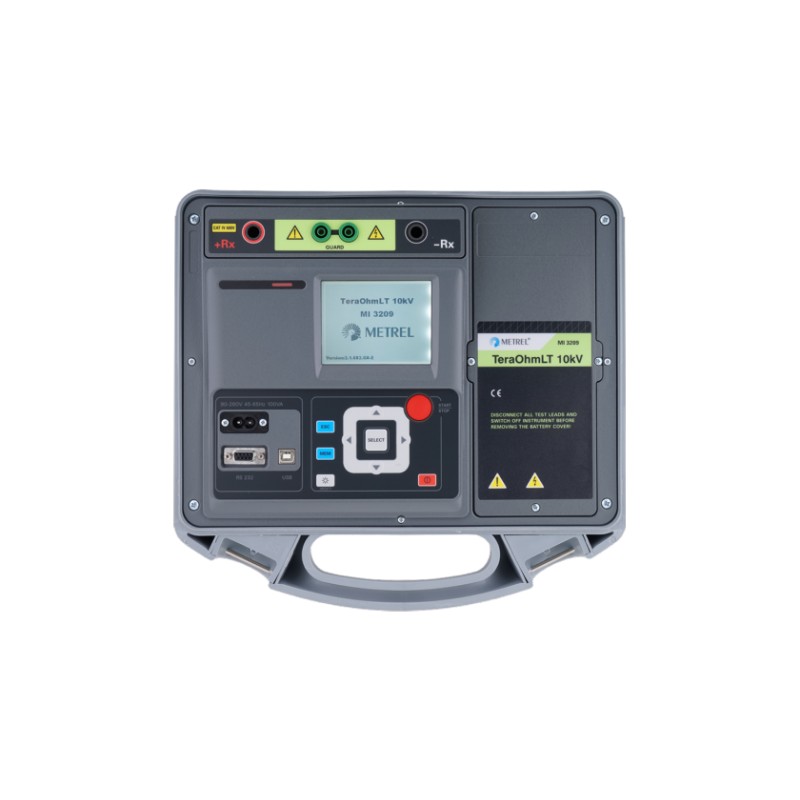

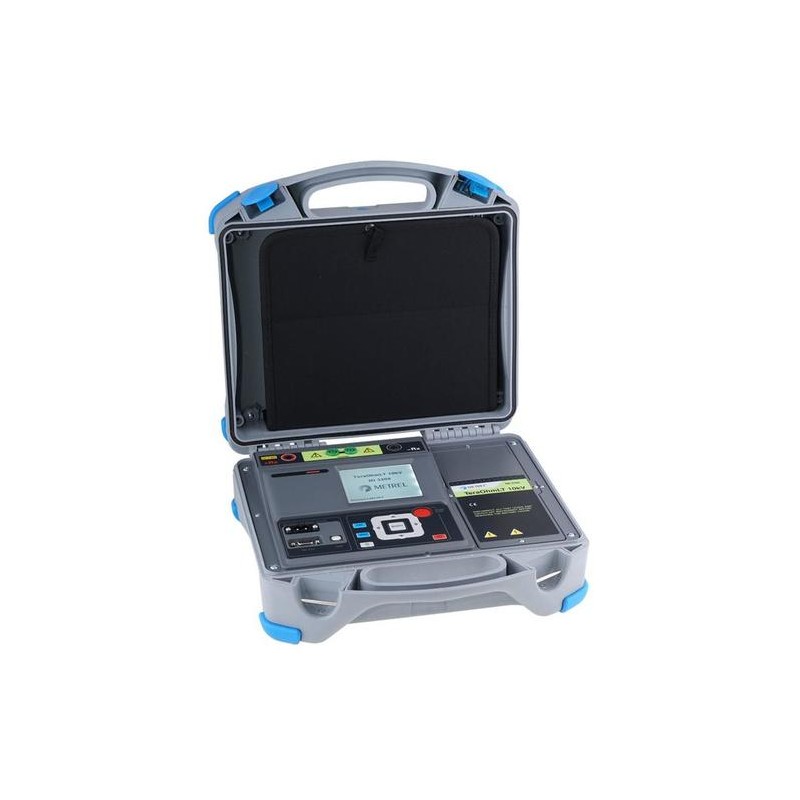

Metrel MI 3209 TeraOhmLT - izolační tester 10kV

Metrel MI 3209 TeraOhmLT - měřič izolačního odporů 10kV

FUNKCE MĚŘENÍ

• Izolační odpor
• Diagnostické testy (PI, DAR, DD)
• Krokové napětí
• Test napěťové pevnosti DC napětím do 10 kV
• Měření napětí do 550 V TRMS a frekvence

HLAVNÍ VLASTNOSTI

• Měření izolačního odporu až do 10 TΩ
• Testovací napětí nastavitelné v krocích 50V (50V až 1kV) a 100V (1 kV až 10 kV)
• Programovatelný časovač
• Měření kapacity
• Rychlost nabíjení kapacitní zátěže <3sec/uF při 10 kV
• Automatické vybití testovaného objektu po ukončení měření
• Guard terminál
• Detekce vysokonapěťového průrazu
• Funkce automatického nastavení
• Výsledky měření v číselné i grafické podobě
• PC software HVLink PRO pro stažení a analýzu výsledků a tisk reportu (volitelné)
• Izolované R5-253 a USB komunikační porty
• Vysoce kvalitní příslušenství včetně stíněných testovacích kabelů je součástí standardní dodávky
• Vysoká úroveň EM ochrany proti rušení: potlačení vstupního šumového AC proudu (1mA & 600V) a přídavné průměrování výsledku (5, 10, 30, 60)
• CAT IV / 600 V
• Napájení ze sítě nebo nabíjetelných baterií

POUŽITÍ

• Testování výkonových transformátorů
• Měření transduktorů v distribučních sítích
• Izolační odpor rotačních strojů a kabelů
• Pravidelné testování výrobní linky a údržba
• Vyhledávání a analýza všech druhů poruch při problémech as izolací
• Testování vysokonapěťových generátorů
• Testování přepěťových ochran

NORMY

• Elektromagnetická kompatibilita
  • EN61326 třída A
• Bezpečnost
  • EN 61010-1 (přístroj)
  • EN 61010-2-030
  • EN 61010-2-033
  • EN 61010-031 (příslušenství)

Napájení ze sítě 100-240 Vac, 45-55 Hz, 100 VA (CAT II / 300 V)
Napájení z baterií 12 Vdc (3,4 Ah)
Výdrž na baterie > 3 hod. suvislého testování 100MΩ při 10 kV > 5 hod. suvislého testování 100MΩ při 5 kV
Displej 320 X 240 bodů s podsvícením
Krytí IP 65 (kryt zavřený)
Kategorie CAT IV / 600V
COM port RS-232, USB
Rozměry 345 X 160 X 335 mm
Hmotnost 6,5 kg (s bateriemi a příslušenstvím)

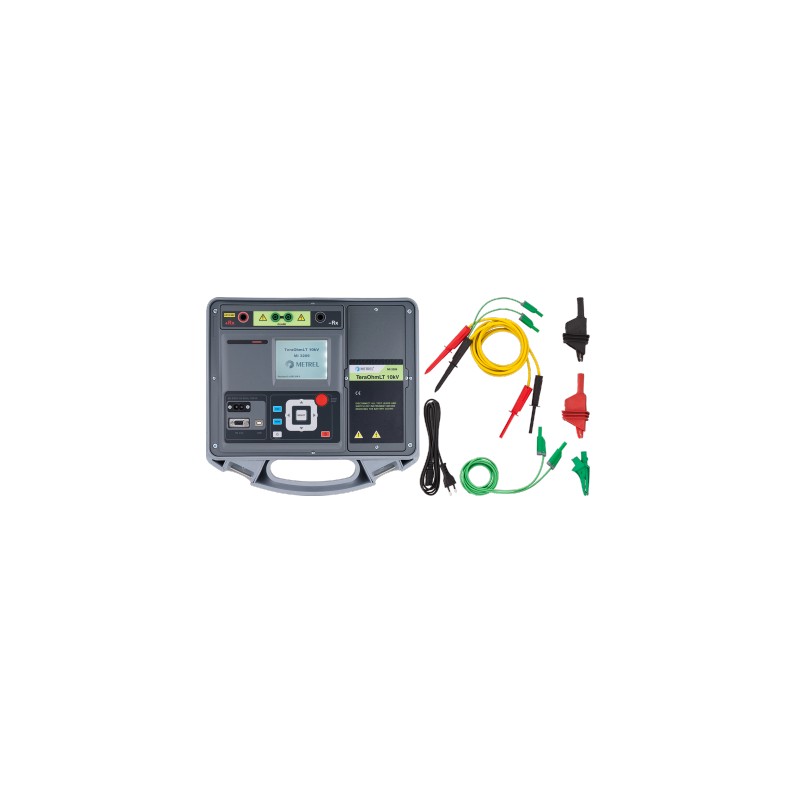

Rozsah dodávky:

• Přístroj MI 3209 TeraOhmLT 10 kV
• 10 kV stíněné měřící kabely 2m, 2 ks (černý,
• červený)
• 10 kV krokosvorky, 2 ks (černá, červená)
• Guard vodič zelený, 2m
• Krokosvorka zelená
• Síťový napájecí kabel
• Návod k obsluze
• Kalibrační certifikát
