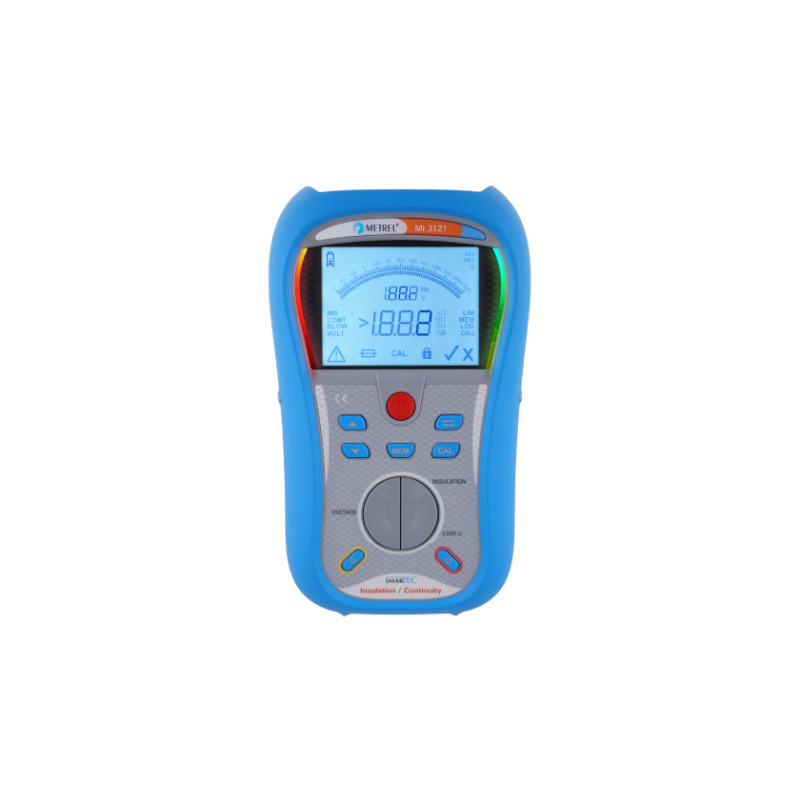

MI 3121 - měřič izolačního odporů

Metrel MI3121 - měřič izolačního odporu napětím 50 V ÷ 1000 V a spojitosti proudem 200 mA

MI 3121 je přístroj nové generace určený k testování instalací bez napětí. Přístroj výsledky zobrazuje v digitální i analogové podobě. Poskytuje přesné výsledky při měření spojitosti do rozsahu 2000 Ω a při měření izolace až do 30 GΩ. Přístroj umožňuje nastavení mezních hodnot a následné okamžité vyhodnocení výsledků pomocí velkých LED indikátorů (červený, zelený), které jsou velmi dobře viditelné i ve špatných světelných podmínkách. V přístroji je zabudovaný nabíječ vložených akumulátorových baterií a je vybaven i silným magnetickým držákem, takže přístroj není třeba při práci držet v rukou. Všechny naměřené výsledky lze uložit do paměti přístroje a následně pomocí programu Eurolink PRO (A1291) nebo Eurolink PRO Plus (A1290) přenést do počítače a vytvořit zprávu z měření. MI 3121 SMARTEC Insulation / Continuity měří spojitost, izolační odpor, AC napětí a frekvenci.

        Největší výběr přístrojů Metrel a také možnost jejich srovnání ZDE

Měření izolačních odporů:
Přístroj měří odpory napětím 50 V, 100 V, 250 V, 500 V, 1000 V v rozsahu odporů 0 až 29,9 GΩ (podle napětí).
Je vhodné pro měření izolačního odporu mezi vodiči v instalaci, zdí a podlah, zemních kabelů, antistatických podlah, spotřebičů a zařízení.

Měření spojistosti:
Umožnuje měření malých odporů proudem 200 mA v rozsahu 0 Ω až 1999 Ω. Měření je krátkodobé s automatickou změnou polarity měřicího proudu. Měření je vhodné např. pro kontrolu spojení, ochranného pospojování a pod.
Malé odpory je možné měřit také proudem 7 mA v rozsahu 0 Ω až 1999 Ω. Přístroj měří trvale, bez změny polarity měřicího proudu. Toto měření lze použít pro kontrolu vodivého spojení různých obvodů včetně obvodů s induktivním charakterem (cívky, motory, transformátory).
U obou možností měření malých odporů lze zakalibrovat odpor měřicích vodičů až do odporu 5 Ω.

Měření napětí:
Přístroj měří napětí v rozsahu 0 V až 550 V a to DC i AC (kmitočet 15 Hz až 500 Hz).
U AC napětí měří skutečnou efektivní hodnotu (TRMS).

Měření kmitočtu:
Rozsah měření kmitočtu je 0 Hz až 500 Hz při vstupním napětí 10 V až 550 V.

Zobrazení:
Naměřené údaje jsou zobrazovány na velkém LCD.
Měřená veličina je zobrazována digitálně a současně analogově na stupnici, pomocné údaje jsou zobrazovány digitálně.
Současně lze definovat meze naměřených hodnot, podle kterých přístroj údaje vyhodnotí a výsledek zobrazí rozsvícením červeného nebo zeleného indikátoru.

Práce s daty, komunikace:
Výsledky měření lze ukládat do paměti přístroje, současně se uloží i vedlejší výsledky a parametry měřené funkce.
Paměť má dvě úrovně, které umožňují organizovat naměřené výsledky do struktury podobné struktuře typické elektrické instalace.
Do paměti lze uložit cca 1900 měření.
Komunikace s PC probíhá RS 232-PS/2 nebo USB kabelem.

Další vlastnosti:
S přístrojem je možné měřit v prostředí s kategorií přepětí CAT IV.
Přístroj obsahuje integrovanou nabíječku akumulátorů.
Magnetický držák přístroje umožňuje mít volné obě ruce.

Vyhovuje normám:

• IEC/EN 60364
• VDE 100
• BS 7671 vydání 17
• IEC/EN 61557 část 1, 2, 10
• IEC/EN 61010-1
• IEC/EN 61326

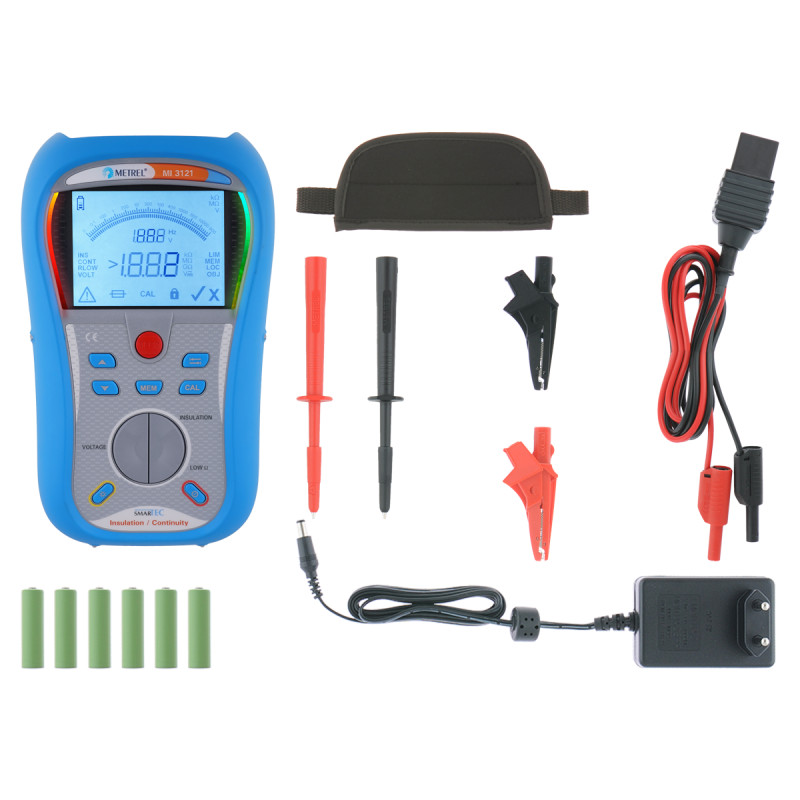

Obsah balení:

• Přístroj SMARTEC Insulation / Continuity MI 3121
• Řemen do ruky
• Univerzální měřicí kabel 2 x 1,5 m (zakončený banánky)
• Měřicí hrot 2 ks (černý, červený)
• Krokosvorka 2 ks (černá, červená)
• Síťový adaptér pro nabíjení akumulátorů
• NiMH akumulátor typ AA, 6 ks
• CD Metrel s anglickou dokumentací k přístroji
• CD ILLKO s českou dokumentací
• Tištěná "Stručná uživatelská příručka" v češtině
• Kalibrační list
• Záruční list
• Kartónový obal
