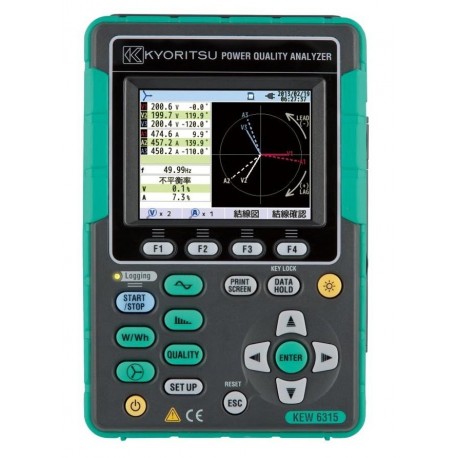

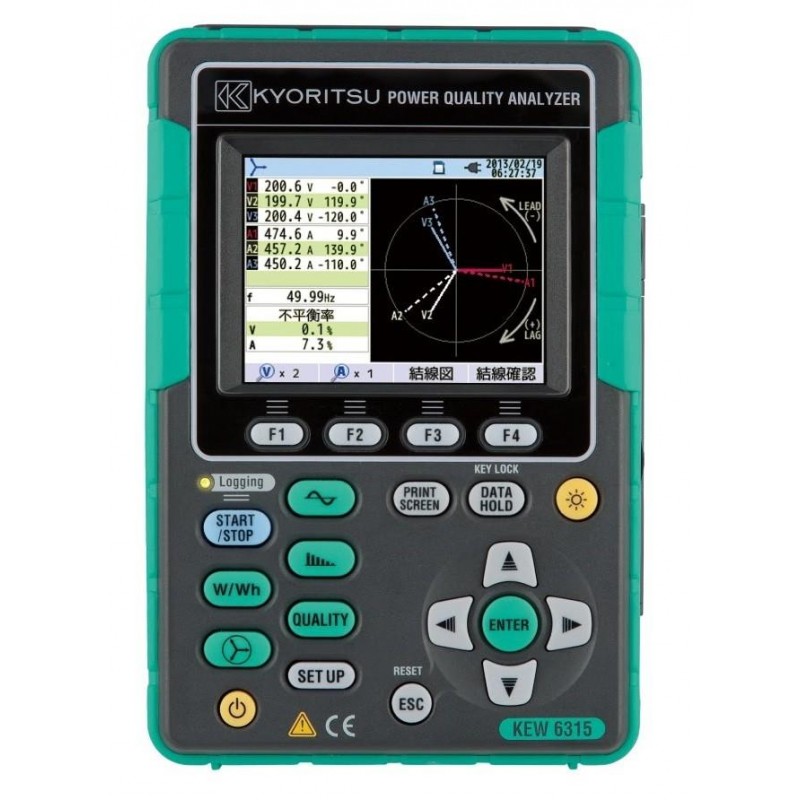

Kyoritsu KEW 6315-00 - analyzátor kvality sítě

Od února 2019 je KEW 6315 k dispozici s novým firmwarem přeloženým do českého jazyka, včetně průvodců měřením, nápovědy, poznámek i upozornění.

Analyzátor KEW 6315 plně vyhovuje požadavkům normy EN 61000-4-30 pro parametry přístrojů ve třídě S a požadavkům normy  EN50160 pro měření kvality elektrické energie

• Napětí(V), proudy (A)
• Výkony P(W),Q(VAr) a S(VA)
• Harmonické složky

• Nastavení zapojení sítě 1P2W, 1P3W, 3P3W, 3P4W
• Měřené parametry Napětí, Proud, Frekvence, W, VA, Var, Wh, VAh, VArh, PF, cos θ, Proud neutrálem, Spotřeba, Harmonické, Kvalita energie (Poklesy/Překmity/Přerušení, Transienty/Přepětí, Rozběhový proud, Nevyvážení),
• Výpočet kapacity pro korekci PF, Flicker
• Napětí (RMS)
• Rozsah 600.0 / 1000V
• Přesnost ±0.2%rdg±0.2%f.s. (sinus, 40~70Hz)
• Přetížení 1~120% rozsahu (rms). 200% of každého rozsahu (špička)
• Rozsah zobrazení 0.15~130% každého rozsahu
• Činitel výkyvu 3 nebo méně
• Vzorkovací rychlost napěťových transient 24µs
• Proud (RMS)
• Rozsah (dle převodníku) 8128 (50A  typ) 5 / 50A / AUTO
• 8127 (100A  typ) 10 / 100A / AUTO
• 8126 (200A  typ) 20 / 200A / AUTO
• 8125 (500A   typ) 50 / 500A / AUTO
• 8124/8130 (1000A  typ) 100 / 1000A / AUTO
• 8146/8147/8148 10A 1 / 10A / AUTO
• 8129 3000A 300 / 1000 / 3000A
• Přesnost ±0.2%rdg±0.2%f.s. + přesnost převodníku (sinus, 40~70Hz)
• Přetížení 1~110% každého rozsahu (rms). 200% ofkaždého rozsahu (špička)
• Rozsah zobrazení 0.15~130% každého rozsahu
• Činný výkon (W)
• Přesnost ±0.3%rdg±0.2%f.s. +  přesnost převodníku
• (PF 1, sinus, 40~70Hz)
• Vliv PF ±1.0%rdg (měření na PF 0,5 proti PF 1)
• Frekvenční rozsah 40~70Hz
• Napájení (AC) AC100~240V / 50~60Hz / 7VA max
• Napájení (DC baterie) Alkalická AA baterie LR6 nebo Ni-MH (HR-15-51) × 6
• Životnost baterie cca 3h (LR6, podsvětlení vypnuto)
• Vnitřní paměť FLASH  (4MB)
• Paměťová karta SD karta (2GB a více)
• Rozhraní USB Ver2.0, Bluetooth Ver2.1 + EDR Class2
• Displej 320 × 240 (RGB) Pixlů, 3.5" barevný TFT display
• Aktualizace displeje 1 sekunda
• Teplotní a vlhkostní rozsah 23±5ºC, méně než 85% RH (bez kondenzace)
• Pracovní teplota a vlhkost 0~+45ºC, méně než 85% RH (bez kondenzace)
• Skladovací teplota a vlhkost -20~+60ºC, méně než 85% RH (bez kondenzace)
• Použité standardy ČSN EN61010-1 CAT IV 300V, CAT III 600V, CAT II 1000V st. znečištění 2
•   ČSN EN 61010-2-030, ČSN EN 61010-031, IEC 61326, EN 50160
•   ČSN EN 61000-4-30 Class S, ČSN EN 61000-4-15, ČSN EN 61000-4-7
• Rozměry 175 ×120×68mm
• Váha cca 900g

Standardně dodávané příslušenství:

• KEW 7141B (Napěťové kabely)
• KEW 7170 (Síťová šňůra)
• KEW 7219 (USB kabel)
• KEW 8326-02 (SD karta 2GB)
• KEW 9125 (Brašna pro KEW 6315)
• KEW 9135 (Brašna pro KEW 6315-03)
•  Vstupní svorkovnice × 6,
• KEW Windows pro KEW 6315 (software),
• Kalibrační list,
• 6x Alkalické AA baterie (LR6)
