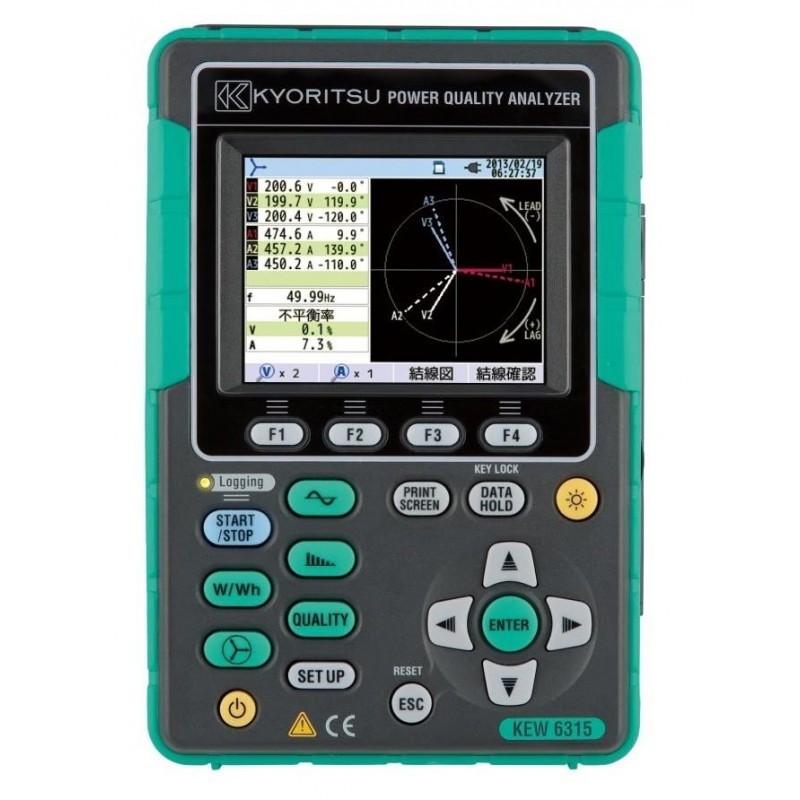

Kyoritsu KEW 6315-00 - Analyzátor Zobrazit větší

Kyoritsu KEW 6315-01 - analyzátor kvality a výkonu

KY01.6315.01

4560187065613

KYORITSU

Vaše cena: 91 065,00 Kč bez DPH

110 188,65 Kčs DPH

Skladem do 14 dnů

Kyoritsu KEW6315-01 - Analyzátor


Power Quality Analyzer


Digitální 3 fázový analyzátor kvality a výkonu třídy "S" s 3x kleště KEW 8125

Více informací

Kyoritsu KEW 6315-01 - Analyzátor

Od února 2019 je KEW 6315 k dispozici s novým firmwarem přeloženým do českého jazyka, včetně průvodců měřením, nápovědy, poznámek i upozornění.


Výkonný analyzátor kvality elektrické energie unikátně malých rozměrů Kyoritsu KEW 6315 pracuje ve třidě “S” a umožňuje jak energetická měření, tak i analýzu kvality sítě dle EN 50160.

Souběžné měření výkonu a kvality elektrické energie.
Analyzátor KEW 6315 provádí měření, výpočet a záznam  následujících parametrů sítě:
Napětí(V), proudy (A)
Výkony P(W),Q(VAr) a S(VA)
Harmonické složky
Průběhy tvaru vlny proudů a napětí na všech kanálech ( 3 napěťové a 4 proudové)

Analyzátor Kyoritsu KEW 6315 zahrnuje i výkonné funkce podpory měření a analýzy energie a spotřeby přímo v přístroji:

Přístrojem KEW 6315 lze provádět měření pro kontrolu spotřeby jak co se týče trendů odběrů, tak i kontrolu dosažení časového maxima odběru v daném místě, např. ¼ hodinového maxima. Obě tato měření jsou zobrazeny graficky na displeji přístroje. Lze je samozřejmě provádět i využitím dodávaného PC programu nebo programu pro přístroje s OS Android.

Pro snadné a rychlé používání je přístroj vybaven “Průvodcem rychlého startu”, který radí uživateli krok za krokem jak přístroj nastavit a připojit.

Kontrola  připojení k měřené síti využitím grafických schémat připojení zobrazených na displeji a automatická detekce připojených převodníků  velmi usnadňuje práci a zvyšuje míru jistoty uživatele při měření.

KEW 6315 měří s vysokou přesností: ±0,2%ze čtení pro napětí a proudy, ±0,3% ze čtení pro energie.


Vlastnosti KEW 6315:

  • Nastavení zapojení sítě 1P2W, 1P3W, 3P3W, 3P4W
  • Měřené parametry   Napětí, Proud, Frekvence, W, VA, Var, Wh, VAh, VArh, PF, cos θ, Proud neutrálem, Spotřeba, Harmonické, Kvalita energie (Poklesy/Překmity/Přerušení, Transienty/Přepětí, Rozběhový proud, Nevyvážení),
  • Výpočet kapacity pro korekci PF, Flicker
  • Napětí (RMS)
  • Rozsah 600.0 / 1000V
  • Přesnost ±0.2%rdg±0.2%f.s. (sinus, 40~70Hz)
  • Přetížení 1~120% rozsahu (rms). 200% of každého rozsahu (špička)
  • Rozsah zobrazení 0.15~130% každého rozsahu
  • Činitel výkyvu 3 nebo méně
  • Vzorkovací rychlost napěťových transient 24µs
  • Proud (RMS)
  • Rozsah (dle převodníku) 8128 (50A  typ) 5 / 50A / AUTO
  • 8127 (100A  typ) 10 / 100A / AUTO
  • 8126 (200A  typ) 20 / 200A / AUTO
  • 8125 (500A   typ) 50 / 500A / AUTO
  • 8124/8130 (1000A  typ) 100 / 1000A / AUTO
  • 8146/8147/8148 10A 1 / 10A / AUTO
  • 8129 3000A 300 / 1000 / 3000A
  • Přesnost ±0.2%rdg±0.2%f.s. + přesnost převodníku (sinus, 40~70Hz)
  • Přetížení 1~110% každého rozsahu (rms). 200% ofkaždého rozsahu (špička)
  • Rozsah zobrazení 0.15~130% každého rozsahu
  • Činný výkon (W)
  • Přesnost ±0.3%rdg±0.2%f.s. +  přesnost převodníku
  • (PF 1, sinus, 40~70Hz)
  • Vliv PF ±1.0%rdg (měření na PF 0,5 proti PF 1)
  • Frekvenční rozsah   40~70Hz
  • Napájení (AC)   AC100~240V / 50~60Hz / 7VA max
  • Napájení (DC baterie) Alcalická AA baterie LR6 nebo Ni-MH (HR-15-51) × 6
  • Životnost baterie cca 3h (LR6, podsvětlení vypnuto)
  • Vnitřní paměť   FLASH  (4MB)
  • Paměťová karta   SD karta (2GB a více)
  • Rozhraní   USB Ver2.0, Bluetooth Ver2.1 + EDR Class2
  • Displej   320 × 240 (RGB) Pixlů, 3.5" barevný TFT display
  • Aktualizace displeje   1 sekunda
  • Teplotní a vlhkostní rozsah 23±5ºC, méně než 85% RH (bez kondenzace)
  • Pracovní teplota a vlhkost 0~+45ºC, méně než 85% RH (bez kondenzace)
  • Skladovací teplota a vlhkost -20~+60ºC, méně než 85% RH (bez kondenzace)
  • Použité standardy   ČSN EN61010-1 CAT IV 300V, CAT III 600V, CAT II 1000V st. znečištění 2
  •     ČSN EN 61010-2-030, ČSN EN 61010-031, IEC 61326, EN 50160
  •     ČSN EN 61000-4-30 Class S, ČSN EN 61000-4-15, ČSN EN 61000-4-7
  • Rozměry   175 ×120×68mm
  • Váha   cca 900g

Standardně dodávané příslušenství:

  • 3x kleště KEW 8125
  • KEW 7141B (Napěťové kabely)
  • KEW 7170 (Síťtová šňůra)
  • KEW 7219 (USB kabel)
  • KEW 8326-02 (SD karta 2GB)
  • KEW 9125 (Brašna pro KEW 6315)
  • KEW 9135 (Brašna pro KEW 6315-03)
  • Vstupní svorkovnice × 6
  • KEW Windows pro KEW 6315 (software)
  • Kalibrační list
  • 6x Alkalické AA baterie (LR6)
