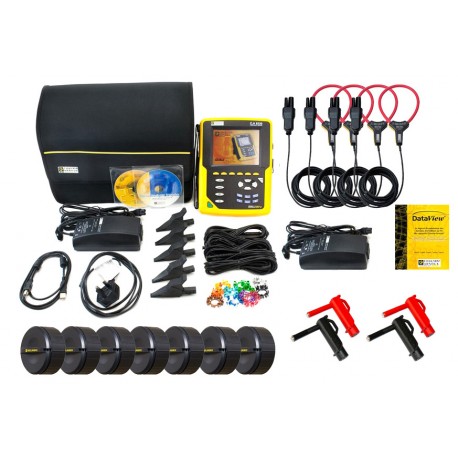

Chauvin Arnoux CA 8336 + MA194/350 + DataView + PA31ER + Reeling Box + Mag.svorky - Analyzátor síťě třífázový

Třífázové analyzátory kvality elektrické sítě umožňují rychlé a efektivní měření, monitorování a diagnostiku. Intuitivní a snadné ovládání ve spojení s automatickou detekcí převodníků a grafickým menu umožňuje rychlé a efektivní měření bez nutnosti složitého a zdlouhavého nastavování. Široký výběr převodníků umožňuje měření při velmi malé i při velmi velké proudové zátěži.

Hlavní parametry:

• Záznamník kvality elektrické energie pro jedno až třífázové sítě (vyvážené i nevyvážené, až 25 různých zapojení přístroje)
• Pro stejnosměrné a střídavé sítě do 1 000 V (nepřímo 500 kV)
• Jmenovitý kmitočet sítí DC / 50 / 60 Hz
• Měření proudu od 5 mA do 10 000 A (dle převodníků)
• 5 napěťových měřicích kanálů
• 4 proudové měřící kanály pro přímé měření na fázích i středním vodiči s možností současného připojení různých převodníků zároveň (10 typů s možností výměny za chodu přístroje)
• Měření pomocí převodníků AmpFlex typu A193 a MA193 již od 0,1A díky možnosti manuálního nastavení rozsahu a citlivosti.
• Třída přesnosti měření napětí 0,5% (třída B)
• Rychlost vzorkování 256 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 1 s, uživatelsky volitelný)
• Kompletní lokalizace firmware i software do českého jazyka

Možnost provozovat všechny funkce současně s možností zobrazení již zaznamenaných dat během jejich ukládání. To usnadňuje kontrolu správnosti záznamu (např. kontrola po několika hodinách z týdenního záznamu může odhalit špatné nastavení).

• I. Režim měření (základní)
  Zobrazení průběhu, tabulkové hodnoty, Fresnelův diagram. Možnost uložení až 50 snímků obrazovky
• II. Režim harmonické analýzy
• Výpočet hodnoty jednotlivých harmonických až do 50-té. Výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče (expertní režim). Vyjádření v absolutní hodnotě, nebo relativně k celkové TRMS hodnotě nebo k základní harmonické.
• III. Režim výkonové analýzy
  Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var), výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie). Měření a záznam účiníku cos θ, tan θ, PF, DPF
• IV. Režim záznamu
  Dlouhodobé sledování a zaznamenávání parametrů sítě. Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu. Perioda nastavitelná od 1s do 15 min. Programovatelné začátky a konce záznamů s vlastním pojmenováním. Možnost záznamu až 450 různých parametrů.
• V. Režim přechodných jevů
  Umožňuje zachytit přerušení, špičky napětí a proudu, krátké jevy atp. Záznam až 210 přechodných jevů
• VI. Režim alarmů
  Překročení nastavených mezí (start, doba trvání, čas a datum výskytu, …). Záznam až 10 000 alarmů, 40 různých typů
• VII. Režim rozběhových proudů
  Funkce INRUSH pro měření rozběhových proudů s délkou trvání až 10min (1min průběh + TRMS hodnota, 10min TRMS hodnota)

Komunikace a ukládání dat:

• Opticky oddělené rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
• Automatické spojení s přístrojem při opakovaném připojení
• Interní slot na SD karty (záznam od 2 týdnů po několik roků dle nastavení)
• Možnost snadné načtení karty ve čtečkách karet v PC pomocí software PAT2 (nutno vyjmout z přístroje). Vhodné zejména při větších objemech dat
• Software PAT2^® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci s analyzátorem v reálném čase.
• Software DataView^®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Další parametry:

• Napájecí vstup pro napájení z pomocného zdroje (součástí dodávky) nebo z měřené instalace pomocí adaptérů (volitelné příslušenství)
• Integrovaný NiMH akumulátor pro napájení přístroje i při větších výpadcích. Doba provozu na plně nabitý akumulátor cca 13 h (v režimu záznamu)
• Barevný grafický displej 5,7" s nastavením jasu a kontrastu
• Robustní konstrukce, ergonomický design
• Možnost uzamčení pomocí zámku Knesington
• Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
• Vysoký stupeň krytí IP53
• Mechanická odolnost na pád z 1  m
• Provozní teplota 0 až 50 °C
• Rozměry: 20 cm × 25 cm × 7 cm (bez snímačů)
• Hmotnost: 2 kg
