PQA824 - Profesionální analyzátor sítě v souladu s EN50160

Profesionální analyzátor sítě v souladu s EN50160 PQA824

Tento přístroj umožňuje analýzu všech elektrických parametrů, které mohou být měřeny v dnešní době. Toto zařízení lze snadno naprogramovat díky novému barevnému dotykovému displeji s ikonami, které umožňují výběr vnitřních parametrů jednoduchým a intuitivním způsobem.

Každý  parametr je snadno dosažitelný přes typické adresářové struktury obecně známé uživatelům systému Windows. Tyto přístroje umožňují zobrazování parametrů ve formě tabulek i grafickém režimu, a to jak pro pravidelné analýzy tak i pro harmonické analýzy. Grafické funkce "vektorový diagram" umožňuje, mimo jiné okamžitě vyhodnotit fázový úhel mezi vstupním napětím a proudemí. Vnitřní paměť 15 MB umožňuje uložit a zaznamenat data i několik po sobě jdoucích dnů.

Model PQA824, ve srovnání s PQA823 a VEGA78, také umožňuje detekci špiček vstupního napětí s minimálním rozlišením 5μs (200kHz), nastavení různých spouštěcích prahových hodnot, které jsou velmi užitečné při řešení typických problémů na zařízení (monitoring atmosférických nábojů, rušivé frekvence atd.) Na každé obrazovce je k dispozici kontextová  on-line nápověda.

FUNKCE

AC / DC napětí v jednofázových / třífázových systémů Max 1000V

AC / DC proudu v jednofázových / třífázových systémů Max 3000A

CosPhi, Power Factor

nevyváženost napětí (NEG%, ZERO%)

Činný, jalový, zdánlivý výkon / energie a napájení stejnosměrným proudem

Napěťové a proudové harmonické frekvence až do 49. s THD v reálném čase až do 64.

Napěťové anomálie (poklesy, špičky) s rozlišením 10 ms (@ 50Hz)

Napěťové špičky s rozlišením 5μs

Náběhové proudy motoru

FLICKER  (Pst, Plt)

Kompletní analýza EN50160

Sled fází

Neutrální-zem napětí

Neutrál proud

Maximální počet současně volitelných parametrů 251

Záznam s volitelnou integrační dobou 1s-60m

Orientační doba záznamu (@ PI = 10min @ max počet parametrů) 90 dní

Kapacita vnitřní paměti 15 MB.

Externí Compact Flash karty volitelné

Výchozí a vlastní záznam měřených parametrů

Uložení okamžitých hodnot měřených parametrů

Souhrnná tabulka hlavních elektrických parametrů

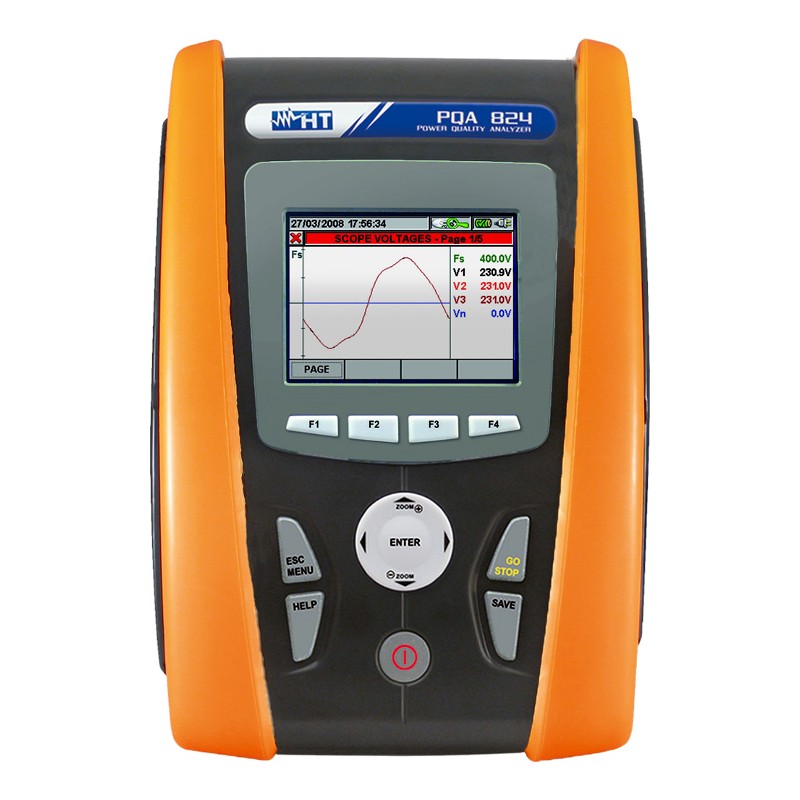

Napětí / proud průběhy

Tabulky nebo histogramy harmonických a THD%

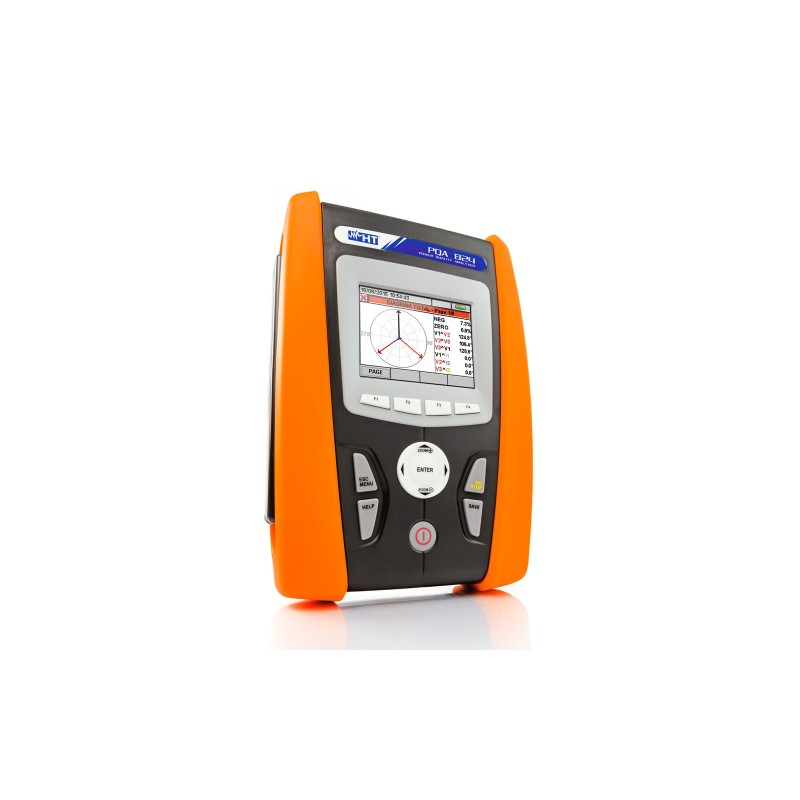

Napětí / proud vektorový diagram

Barevný dotykový displej

Napájecí zdroj s dobíjecími bateriemi

Automatické vypnutí

USB port pro stahování dat

Kontextová nápověda aktivní na každé obrazovce

Ochrana heslem

Rozměry (dx š) (mm) 235x165x75

Hmotnost v gramech (baterie součástí balení) 1000

NORMY

    CE MARK

    EMC Směrnice 2004/108 / ES

    LVD Směrnice 2006/95 / ES

    EN50160

    IEC / EN 61010-1

    EMC: IEC / EN61326

    IEC / EN61000-4-15

    IEC / EN61000-4-30 třída B

    IEC / EN61187

Standardní příslušenství:

• Flexibilní měnič 174 a/3000 a AC průměr 4 mm, 300 ks HTFLEX33
• Sada 5 kabelů s krokosvorkami - KIT800
• NABÍJEČKA AC/DC – A0054
• Akumulátor li-Ion, 3,7 v (vložený)
• Pero pro dotykový displej - PT400
• Kufr s tvrdou skořepinou - VA500
• Software + USB kabel - TOPVIEW
• Příručka na CD-ROM
• Kalibrační protokol ISO 9000
