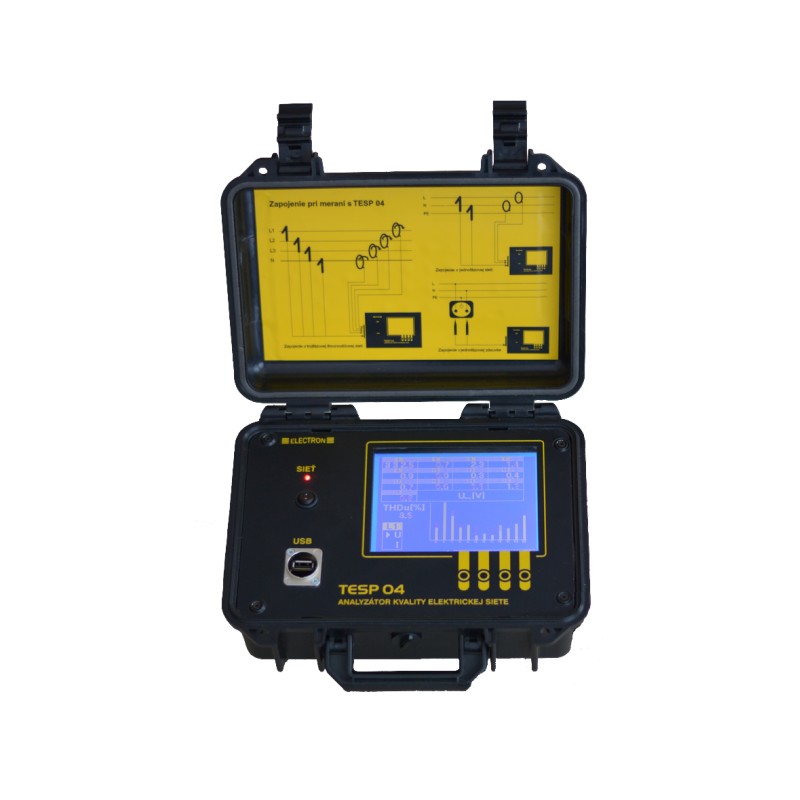

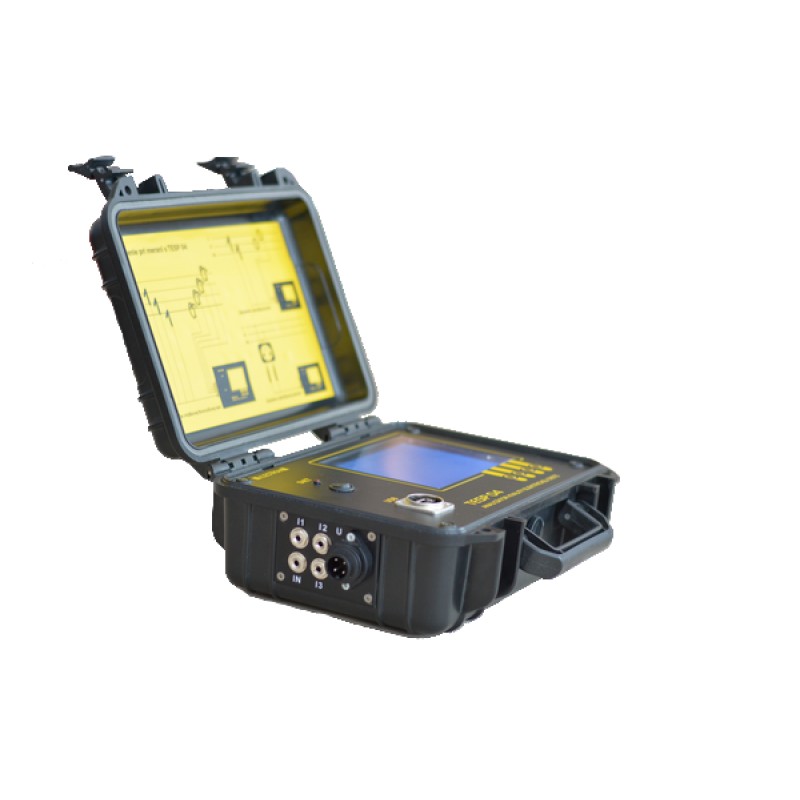

Electron TESP 04 - Analyzátor kvality elektrické energie

• čtyři napěťové měřící přívody
• čtyři pružné proudové sondy
• software pro zpracování a zobrazení naměřených výsledků v PC

Pokročilý systém dvou pamětí pro analýzu sítě

Třífázový analyzátor kvality sítě TESP04 využívá systém dvou nezávislých pamětí pro souvislý dlouhodobý záznam i přesné zachycení kritických odchylek.

1. Paměť pro nepřetržitý záznam (Datalogger)

Slouží k trvalému měření parametrů sítě. Délku záznamu lze nastavit od 1 hodiny do 40 dní (1h až 23h, 1 až 40 dní).

• Adaptivní hustota zápisu: Interval ukládání se automaticky přizpůsobuje zvolené délce měření.

• Měření do 23 hodin: Zápis probíhá každé 4 sekundy.

• Měření do 40 dní: Zápis se postupně prodlužuje až na 40 sekund.

2. Paměť událostí a poruchových stavů

Pracuje neustále po celou dobu měření a zaznamenává překročení nastavených limitů MIN a MAX.

• Detekce do 300 ms: Při překročení limitu (např. MAX 250 V) přístroj zareaguje do 300 ms a uloží čas začátku události (datum, čas a sekundy).

• Záznam ukončení: Při návratu napětí pod 250 V zapíše přesný čas konce události.

Prohlížení dat v PC - po ukončení měření se naměřené údaje stáhnou do PC, kde je lze v softwaru pro TESP04 procházet a vyhodnocovat.

Technické parametry:

Měření napětí:

• Rozsah: 170 .. 260 V
• Rozlišitelnost: 0,1 V
• Záznam událostí:
  • podpětí
  • přepětí
  • přerušení napětí

• Rozsah: 0,5 .. 2500 A
• Rozlišitelnost:
  • 0,1 A do 999,9 A
  • 1 A od 1000 A do 2500 A

• Měřené parametry:
  • činný výkon
  • jalový výkon
  • zdánlivý výkon
  • cos fi + určení kapacitní nebo indukční zátěže
  • energie (činná, jalová, zdánlivá)

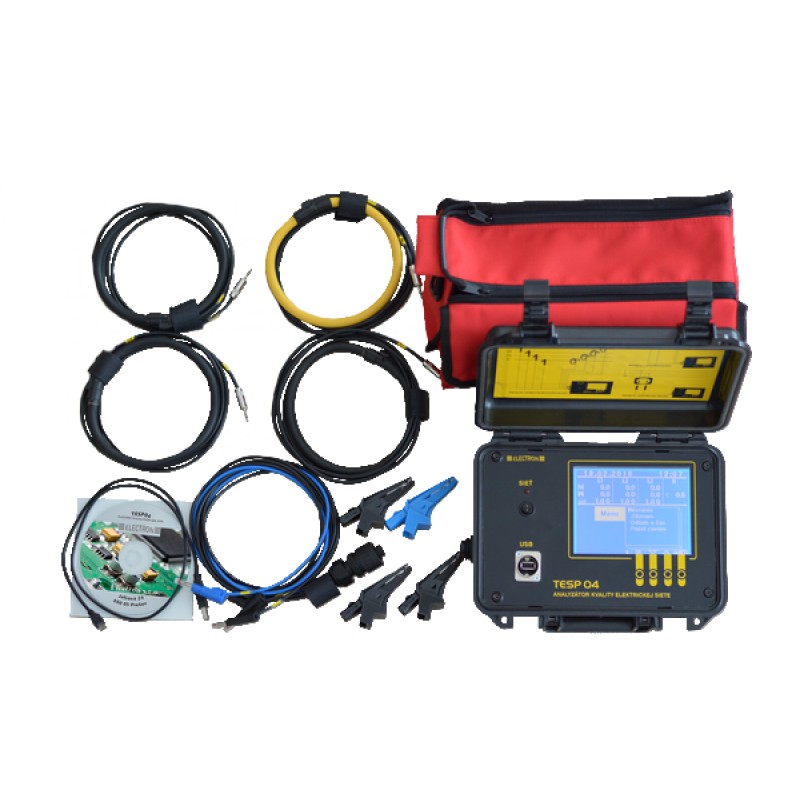

• přístroj TESP 04 1 ks
• brašna pro přístroj a příslušenství 1 ks
• napěťové měřící přívody 4 ks
• pružné proudové sondy 4 ks
• krokosvorky 4 ks
• software pro zpracování dat v PC 1 ks
• USB kabel 1 ks
• návod k obsluze 1 ks
