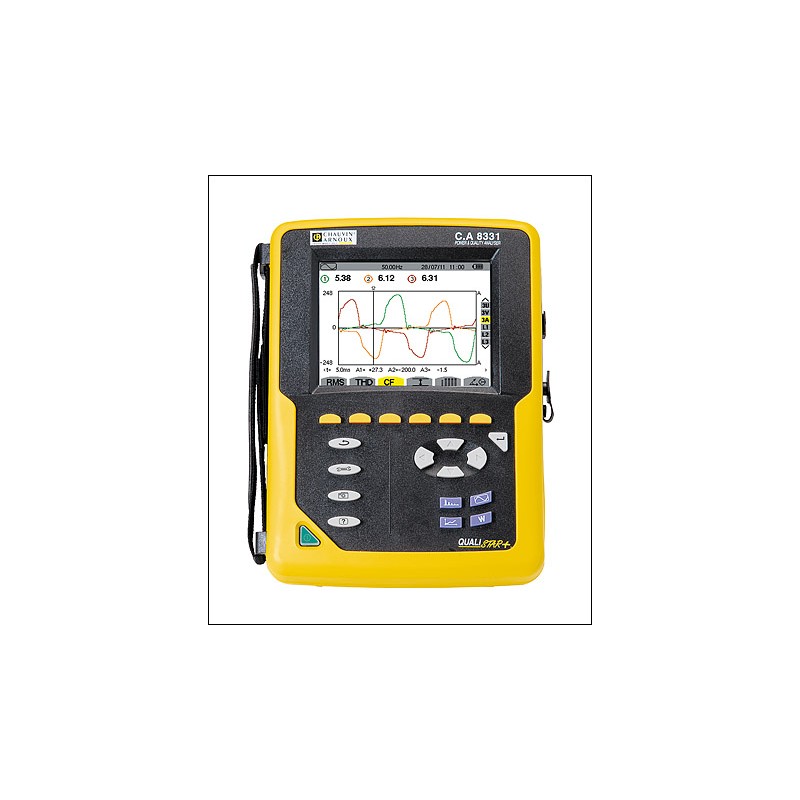

C.A 8331 + MA194/350 - analyzátor kvality sítě

Chauvin Arnoux CA8331 + MA194

Třífázový analyzátor elektrických sítí

Přístroj pro rychlé a efektivní měření, monitorování a diagnostiku elektrických sítí se 4 pracovními režimy.

• Třífázové analyzátory kvality elektrické sítě umožňují rychlé a efektivní měření, monitorování a diagnostiku. Intuitivní a snadné ovládání ve spojení s automatickou detekcí převodníků a grafickým menu umožňuje rychlé a efektivní měření bez nutnosti složitého a zdlouhavého nastavování. Široký výběr převodníků umožňuje měření při velmi malé i při velmi velké proudové zátěži.
• 3 proudové měřící kanály pro přímé měření na fázích s možností současného připojení různých převodníků zároveň (9 typů s možností výměny za chodu přístroje)
• možnost nastavení převodů pro měření na napěťových transformátorech a sekundárních stranách proudových transformátorů (hodnoty automaticky přepočítány na primární stranu)
• 15 různých zapojení přístroje
• Měření pomocí převodníků AmpFlex typu A193 a MA193 již od 0,1A díky možnosti manuálního nastavení rozsahu a citlivosti.
• Grafické zobrazení průbehu
• Snadné nastavení na místě měření
• cca denní výdrž baterie

4 režimy měření:

• I. Režim měření (základní)
  Zobrazení průběhu, tabulkové hodnoty, Fresnelův diagram.
• II. Režim harmonické analýzy
  Výpočet hodnoty jednotlivých harmonických až do 50-té
• III. Režim výkonové analýzy
  Umožňuje měření činného, jalového a zdánlivého výkonu, energie, cos φ (dodávka/odběr, induktivní/kapacitní charakter)
• IV. Režim záznamu
  Dlouhodobé sledování a zaznamenávání parametrů sítě

Další funkce

• grafický barevný LC TFT displej
• USB rozhraní s možností přenosu dat online do obslužného SW
• uložení až 12 snímků obrazovky
• krátkodobý i dlouhodobý flicker, nevyvážení sítě
• možnost provozovat všechny funkce zároveň
• výdrž akumulátoru až 15h (v režimu záznamu)
• kompletní česká lokalizace

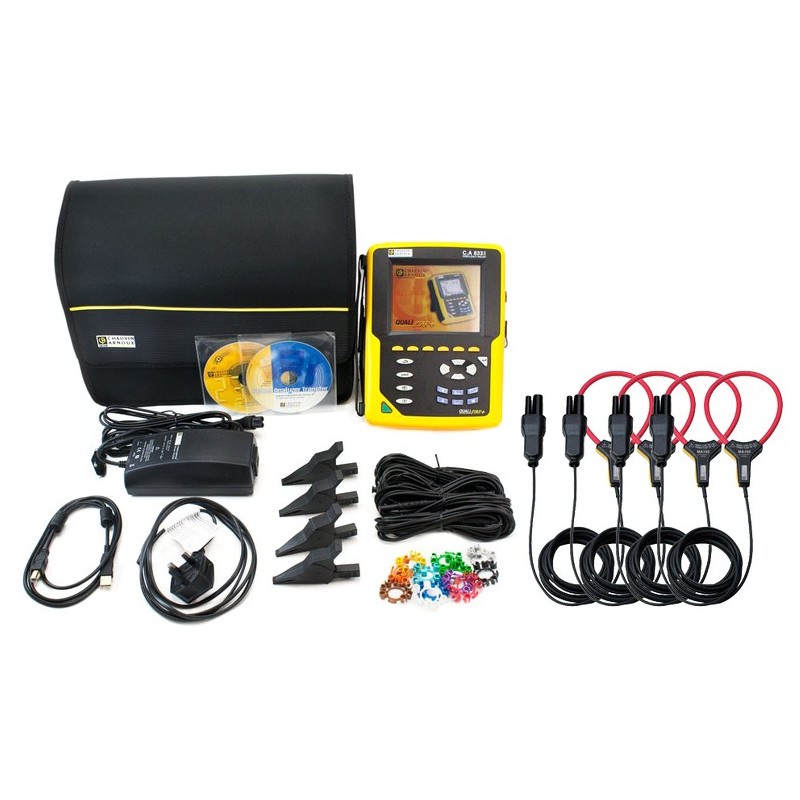

Rozsah dodávky:

• Analyzátor sítě C.A 8331
• 3 ks pružných proudových převodníků MiniFLEX MA194/350mm,
• 4 ks prodlužovacích vodičů s banánky,
• 4 ks krokosvorek,
• sada barevných kroužků,
• ochranný film pro LCD,
• uživatelský SW PAT,
• USB kabel,
• SD karta,
• napájecí zdroj/nabíječka,
• baterie (+ cca denní výdrž baterie)
• brašna, návod k obsluze
• kalibrační list
• obsahuje základní software pro standardní zpracování dat a jejich následný export do Excelu v CZ jazyku.
  Program si můžete zdarma vyzkoušet – verze ke stažení obsahuje i vzorová měření pro otestování všech funkcí:
  https://www.chauvin-arnoux.it/sites/default/files/download/pat2-v1.07.13010.zip
