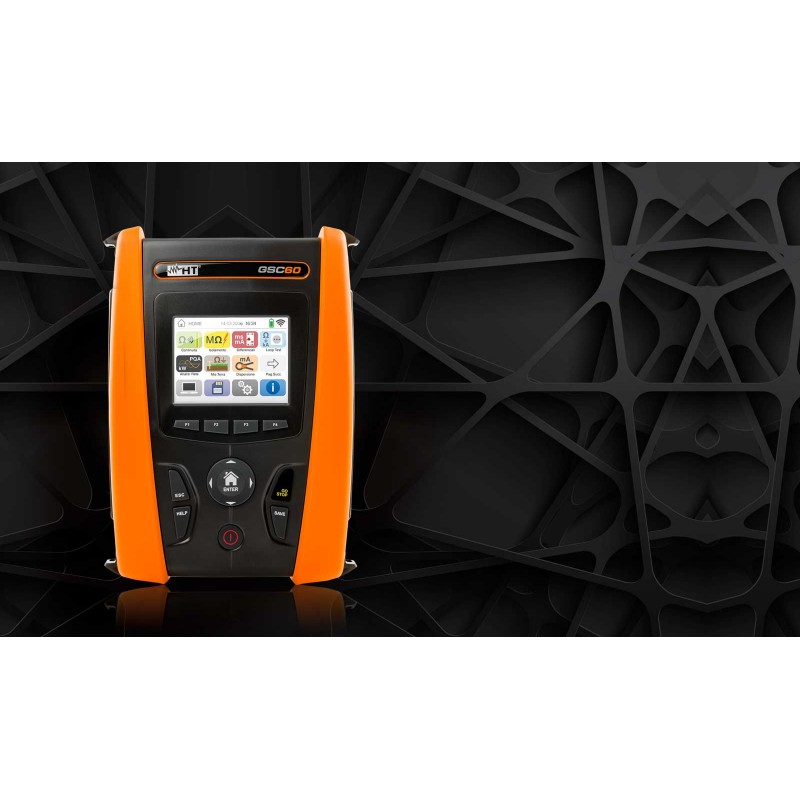

HT Instruments GSC60 - analyzátor kvality sítě

Funkce:

• Dotykový displej barevný displej
• Integrované WiFi připojení a kompatibilita s HTANALYSIS App
• Kontinuita ochranného obvodu s 200mA
• Izolace s napětím 50, 100, 250, 500, 1000Vdc
• Vybavovací čas / proud chráničů A, AC obecné, selektivní a zpožděné RCD až do 1000 mA
• Vybavovací čas / proud chráničů typu B do 300 mA
• Vybavovací čas / proud chráničů  s volitelnými kleštěmi pro chrániče  typu B, A , AC obecné, selektivní a zpožděné do 10A
• Impedance smyčky P-N, P-P, P-PE a výpočet zkratového proudu
• Impedance smyčky s vysokým rozlišením (s volitelným příslušenstvím IMP57)
• Procentuální úbytek napětí na vedení
• Měření a záznam svodových proudů a  parametrů prostředí
• Třífázový Analýza kvality energie a spotřeby energie:
• 9 typů elektrických systémů 1Φ-2 vodiče, 1Φ-různé fáze, 3Φ-3 vodiče, 3Φ-Aron, 3Φ- Δ (trojúhelník), 3Φ-  Y(hvězda), 3Φ-2 el. 1/2, 3Φ-4 vodiče Y, 3Φ-High leg.
• Záznam 632 parametrů po dobu  více než dva měsíce
• Napěťové anomálie (Poklesy a vrcholy) s rozlišením 20ms @ 50Hz
• Měření / záznam činný, jalový, zdánlivý výkon
• Měření / záznam činná, jalová, zdánlivá Energie
• Měření / záznam CosPhi, Power Factor
• Měření / záznam harmonických proud/ napětí až do 49. té s THD%

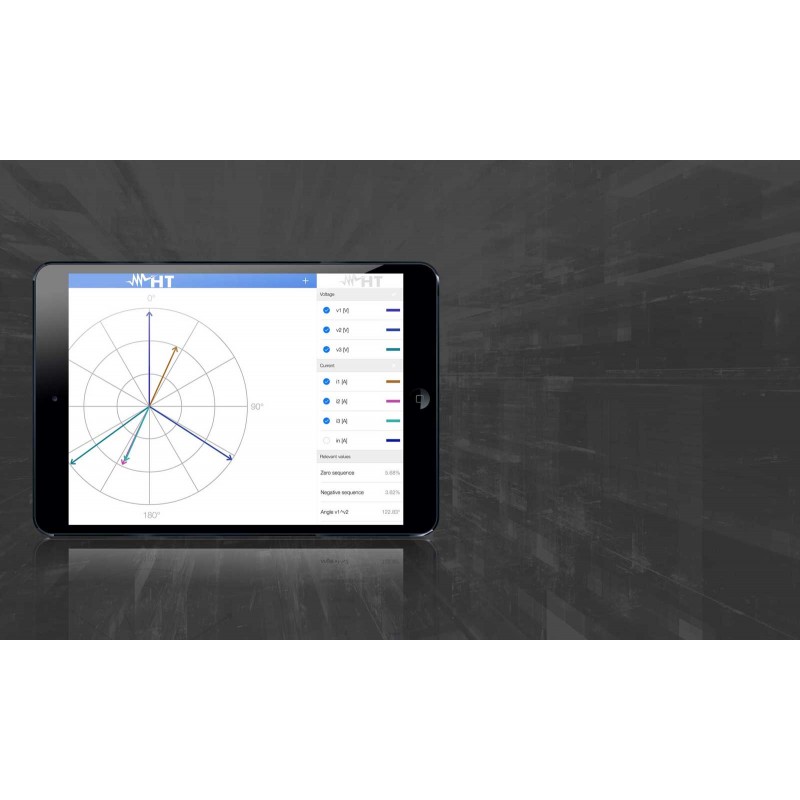

• Napětí / proud vektorový diagram
• Napětí / proud průběhy
• Tabulky nebo histogramy harmonických a THD%
• Souhrnná tabulka hlavních elektrických parametrů
• Kontextové nápověda na displeji
• Krytí CAT IV

Normy:

• NORMY  EN61936-1, IEC/EN61557-1, IEC/EN61557-2, IEC/EN61557-3, IEC/EN61557-4, IEC/EN61557-5, IEC/EN61557-6, IEC/EN61557-7, EN50160, EN50522, IEC/EN 61010-1, EMC: IEC/EN61326, EN60909-0, IEC/EN 61557-10, IEC/EN61010-031, IEC/EN61010-2-032, IEC/EN61187

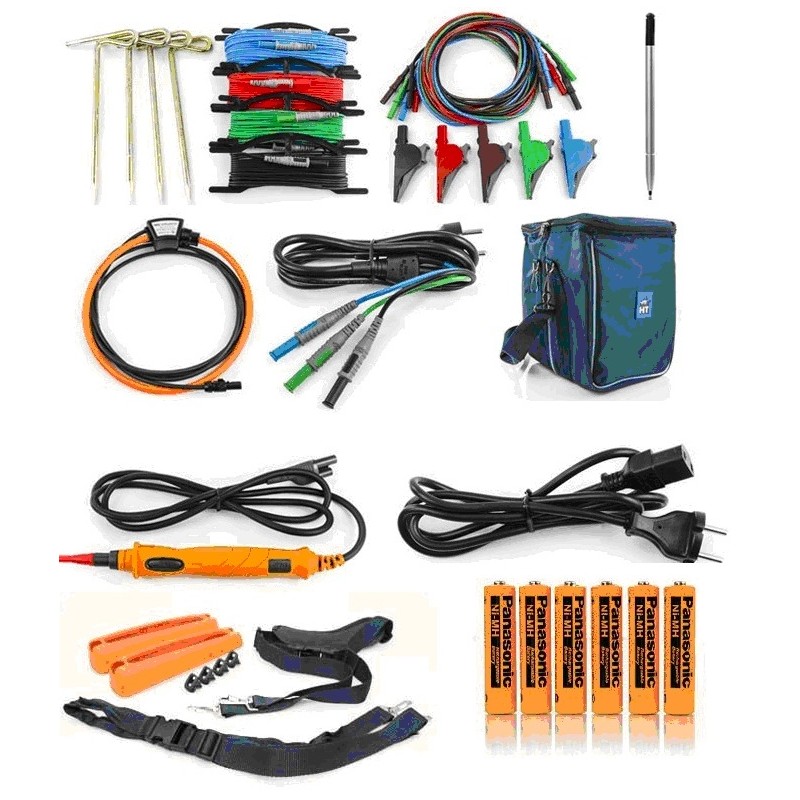

Rozsah dodávky:

• HTFLEX33E 4kusy : ohebné kleště pro měření AC proudu
• Rozsah měření: 5A ÷ 3000A, průměr: 174mm
• PT400: dotykové pero
• Software TOPVIEW2006
• KITTERNE: Sada pro měření zemních odporů 4 kolíky  a 4 vodiče na cívkách modrý-červený-zelený-černý.
• C7051:napájecí kabel
• YABAT0003000: sada NI-MH baterií
• UNIVERSALKITG3: Sada 4 kabelů, 4 krokosvorek a 3 měřících hrotů
• C2033X:měřící vodič s SHUCO vidlicí
• PR400:Sonda s test tlačítkem
• BORSA2051: brašna na přístroj a příslušenství
• SP-5100: sada popruhů
• Kalibrační certifikát od výrobce
• manuál
