HT Instruments PQA819 - analyzátor kvality sítě

HT Instruments PQA 819

3 fázový analyzátor kvality napájení a záznamník energie

PQA819 je tří fázový analyzátor kvality napájení a záznamník výkonu, který jednoduše ale velice podrobně analyzuje nejdůležitější parametry systému elektrického napájení. Analyzátor je možné přes Wi-Fi a USB rozhraní připojit k chytrým telefonům, tabletům, nebo PDA zařízením s operačním prostředím iOS nebo Android. Všechny elektrické veličiny je možné zobrazit jak v číselné, tak v grafické podobě, s průběhy, histogramy a fázory. Vektorový diagram zobrazí fázový úhel mezi libovolným napětím a odpovídajícím proudem, odhalí induktivní, nebo kapacitní povahu připojené zátěže.

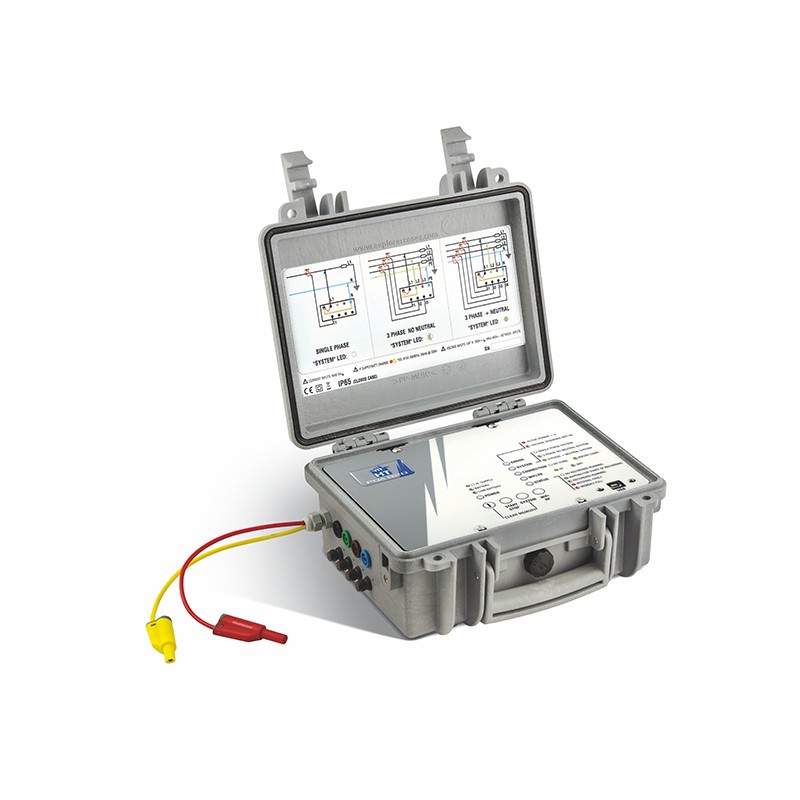

PQA819 tří fázový analyzátor kvality napájení nahraje všechny parametry s již přednastavenými sestavami a tak se vyhne vzniku možné chyby. Obsluze nikdy neunikne zaznamenaný parametr, který potřebuje, jelikož PQA819 zaznamená všechno, s možností zvolit jednu ze tří různých před nastavených sestav (jedno fázové, 3 fázové bez středního vodiče, 3 fázové se středním vodičem). PQA819 je schopný provést měření energie ve dvou kvadrantech a zaznamenat výkon (absorbovaný).

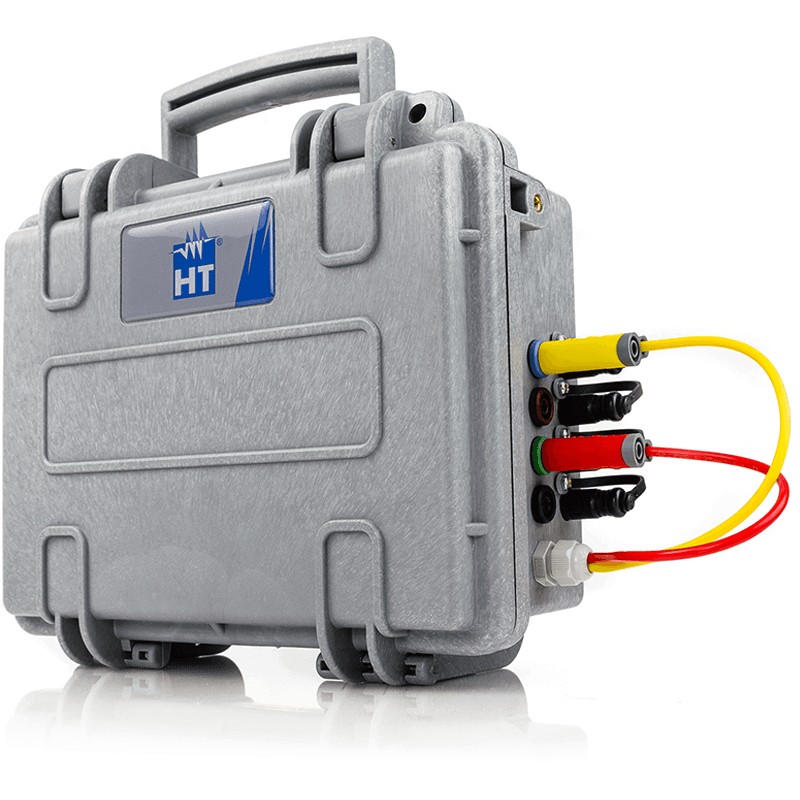

PQA819 tří fázový záznamník výkonu je napájen z vnitřních dobíjecích Li-Ion baterií s vestavěným (nastavitelné uživatelem) síťovým napájením z fáze-střední (L-N) nebo mezifázemi (L-L). Rozhraní Wi-Fi a USB zajistí spojení s chytrými telefony, tablety, PDA zařízeními a počítači,  umožní nastavení, spuštění a zastavení záznamu, převádění dat a jejich analýzu. Odolný přenosný kufr s krytím IP65 chrání proti vodě a umožňuje tak s PQA819 pracovat ve venkovním prostředí v náročných klimatických podmínkách.

Funkce

• DC napětí

• Efektivní napětí se 4 vstupy pro fázi (fáze) a střední vodič (pokud je)

• DC proud

• Efektivní proud se 3 vstupy pro fázi (fáze)

• DC výkon

• Činný, jalový a zdánlivý výkon

• Činná, jalová a zdánlivá energie

• Ztrátový činitel a cos-fí

• Frekvenci

• měří celkové harmonické zkreslení napětí a proudu

• 44 parametrů načítá najednou

• Perioda načítání nastavitelná od 5 sekund do 60 minut

• Harmonická analýza napětí a proudu až do 49-té harmonické

• Napěťové anomálie (propady, nárůsty) s 10ms rozlišením

• Numerická analýza dat (funkce digitálního multimetru DMM)

• Grafické zobrazení napětí a proudu (rozsahy)

• Vektorový diagram napětí a proudů

• Před definované nastavení záznamů

• Vestavěná paměť na zapisování dat v čase

• Wi-Fi a USB rozhraní

• Android/iOS/Windows program

• Dobíjecí Li-Ion baterie s vestavěným napájením ze sítě

• Vodě odolný IP65 přenosný robustní kufr

Standardní příslušenství:

• KITMPPACW : Souprava 4 vodičů pro AC měření napětí, 2m
• KITMPPDCC : Souprava 2 kroko svorek pro DC napětí, 3 ks
• 606-IECN : Adaptér s magnetickým koncem
• HTFLEX33L : Ohebné kleště 1000A AC, 174mm, 4 ks
• TOPVIEW2007 : Windows program + USB vodič C2007
• BORSA2051 : Přenosná kabela na příslušenství
• ISO9000 kalibrační certifikát
• Rychlý úvod do měření
• Příručka uživatele na CD-ROM
