Chauvin Arnoux PEL 103 - analyzátor kvality sítě Zobrazit větší

C.A PEL 103 + MA193 + DataView + adaptér napájení + magnetické svorky - analyzátor kvality sítě

CA PEL103/SET

CHAUVIN ARNOUX

Vaše cena: 46 500,00 Kč bez DPH

56 265,00 Kčs DPH

-41 914,40 Kč

98 179,40 Kč s DPH

Skladem, ihned k odeslání

Chauvin Arnoux CA PEL 103 + ZDARMA MA193 + ZDARMA software DataView +  ZDARMA adaptér napájení z měřené instalace + ZDARMA magnetické svorky


Záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V s jmenovitým kmitočtem DC, 50, 60 a 400 Hz.
Záznamník umožňuje přenos dat do PC v reálném čase s možností monitorovat více míst instalace. Rozhraní USB, Ethernet a Bluetooth.


Více informací

Chauvin Arnoux CA PEL 103 + ZDARMA MA193 + ZDARMA software DataView + ZDARMA adaptér napájení z měřené instalace + ZDARMA magnetické svorky

Informace:
Kvůli aktuálnímu nedostatku adaptérů napájení u výrobce, bude adaptér napájení z měřené instalace posílán zákazníkům zdarma v průběhu září 2022.

Přístroje PEL 102 a PEL 103 jsou záznamníky kvality elektrické sítě, které umožňují měření a záznam výkonů a energií ve většině elektrických soustav. Měření se provádějí pomocí 3 snímačů proudu a napěťových vstupů. Umožňují zobrazení široké škály parametrů sítě a jejich záznam na paměťovou kartu pro pozdější vyhodnocení. Jsou vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android. Model PEL 103 je vybaven displejem se zobrazením nejdůležitějších parametrů. Napájení je možné přímo z měřené instalace a přístroje jsou vybaveny magnety pro uchycení na dveře rozváděče.

Záznamník kvality elektrické energie (TRMS) pro jedno a třífázové sítě do 1 000 V s jmenovitým kmitočtem DC, 50, 60 a 400 Hz. Záznamník umožňuje přenos dat do PC v reálném čase s možností monitorovat více míst instalace. Rozhraní USB, Ethernet a Bluetooth.

Hlavní parametry:

  • Záznamník kvality elektrické energie pro jedno a třífázové sítě
    (3AC, 3NAC, vyvážené i nevyvážené)

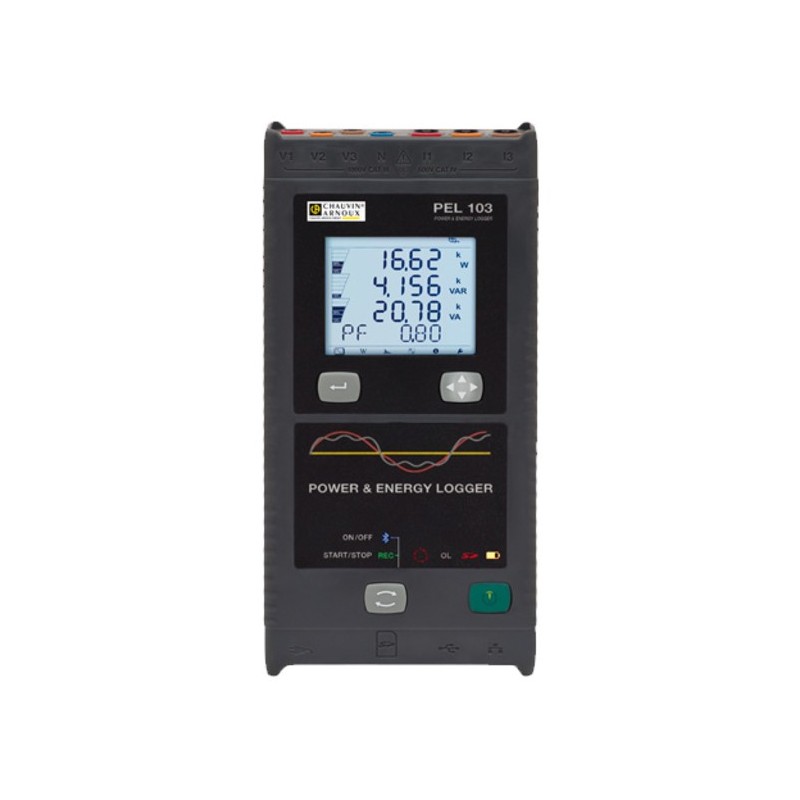

  • Verze PEL103 se 4řádkovým LC displejem
  • Rychlost vzorkování 128 vzorků / periodu
    průměrovaných do jedné naměřené hodnoty za sekundu
  • Pro stejnosměrné a střídavé sítě do 1000V
  • Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
  • 3 napěťové a 3 proudové vstupy (výpočet proudu N-vodičem)
  • Třída přesnosti měření napětí 0,2%
  • Uložení naměřených hodnot na SD kartu, kapacita až 32 GB
  • Záznamník je vybaven rozhraním USB, Ethernet a Bluetooth
  • Software PEL Transfer® pro stažení a analýzu naměřených dat
  • Software PEL Transfer® rovněž umožňuje komunikaci
    se záznamníkem v reálném čase
  • Možnost analyzovat naměřená data z více záznamníků
    usnadňuje hledání problémových míst instalací
  • TRMS měření napětí, proudu a kmitočtu
  • Harmonická analýza do 50té harmonické s výpočtem THD
  • Výpočet činného, jalového a zdánlivého výkonu
  • Výpočet energií VAh, Wh a varh s rozlišením ve 4 kvadrantech
    (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
  • Výpočet cos φ, tan φ, PF, CF
  • Funkce MIN/MAX
  • Elektrická bezpečnost CAT IV/600V a CAT III/1000V

Další parametry a funkce:
  • Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
  • Programovatelné začátky a konce záznamů s vlastním pojmenováním
  • Software PEL Transfer® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
  • Software DataView®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace a ukládaní dat:
  • Bluetooth rozhraní pro komunikaci s aplikací v mobilním telefonu nebo tabletu s OS Android
  • Zobrazení měřených dat v reálném čase
  • Kontrola nastavení přístroje bez nutnosti připojení PC  Ikona - LAN 40x40
  • Připojení do LAN sítě pro vzdálenou správu přístroje
  • Současné připojení více zařízení PEL současně k jednomu PC
  • Zobrazení měřených dat v reálném čase z více zařízení PEL současně  Ikona - USB 40x40

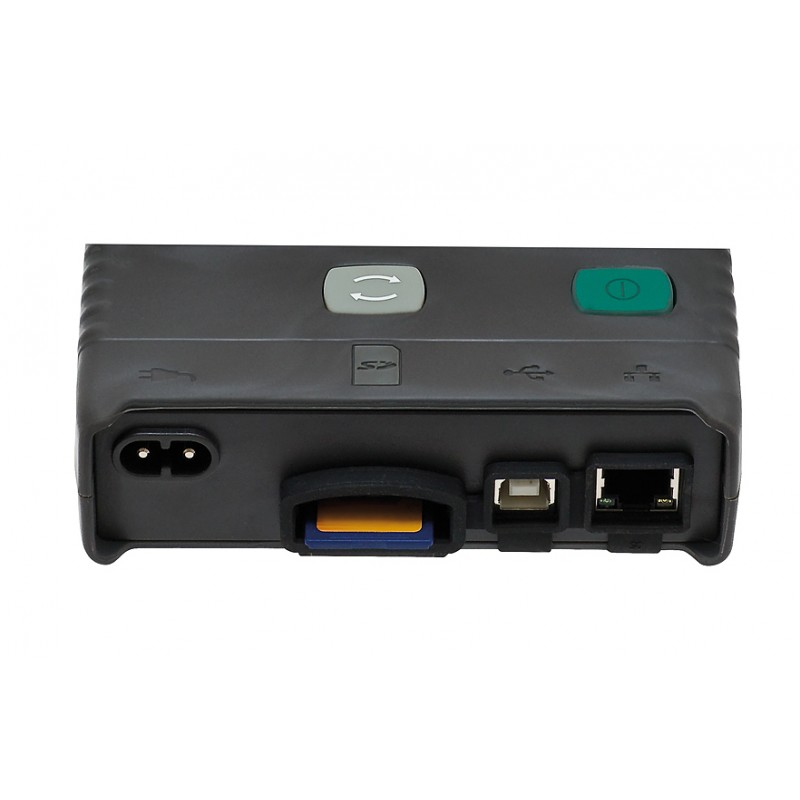

  • Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
  • Automatické spojení s přístrojem při opakovaném připojení  Ikona - SD 40x40
  • Slot na SD karty do velikosti až 32 GB
  • Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Provedení a fyzické parametry:
  • Samostatný napájecí vstup pro napájení z pomocného zdroje nebo z měřené instalace pomocí adaptéru (volitelné příslušenství)
  • Integrovaný NiMH akumulátor pro překlenutí krátkých výpadků (doba provozu cca 30 min)

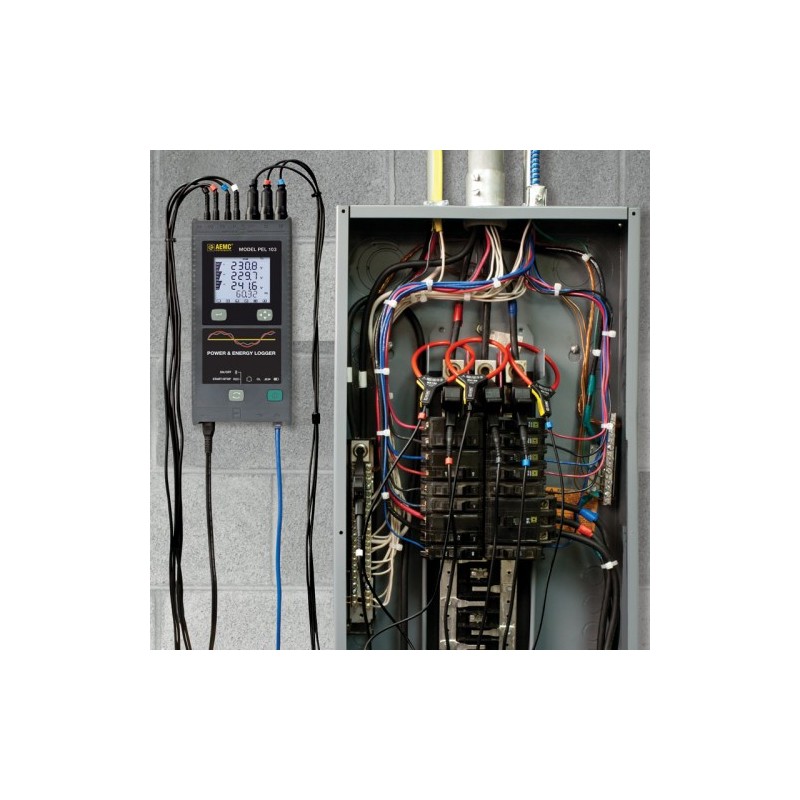

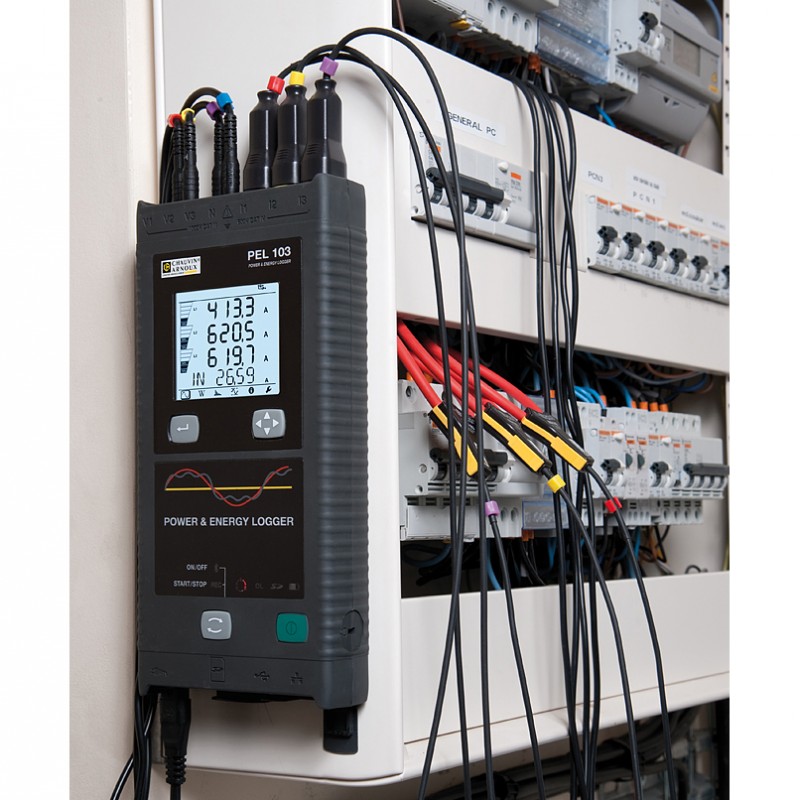

  • Zadní část přístroje se silnými integrovanými magnety pro uchycení na dveřích rozváděče
  • Robustní konstrukce, ergonomický design
  • Elektrická bezpečnost CAT IV/600 V a CAT III/1 000 V
  • Vysoký stupeň krytí IP54
  • Mechanická odolnost na pád z 1  m
  • Provozní teplota 0 až 50 °C
  • Rozměry: 25,6 cm × 12,5 cm × 3,7 cm (bez snímačů)
  • Hmotnost: 0,95 kg
  • Záruka na hlavní přístroj: 24 měsíců

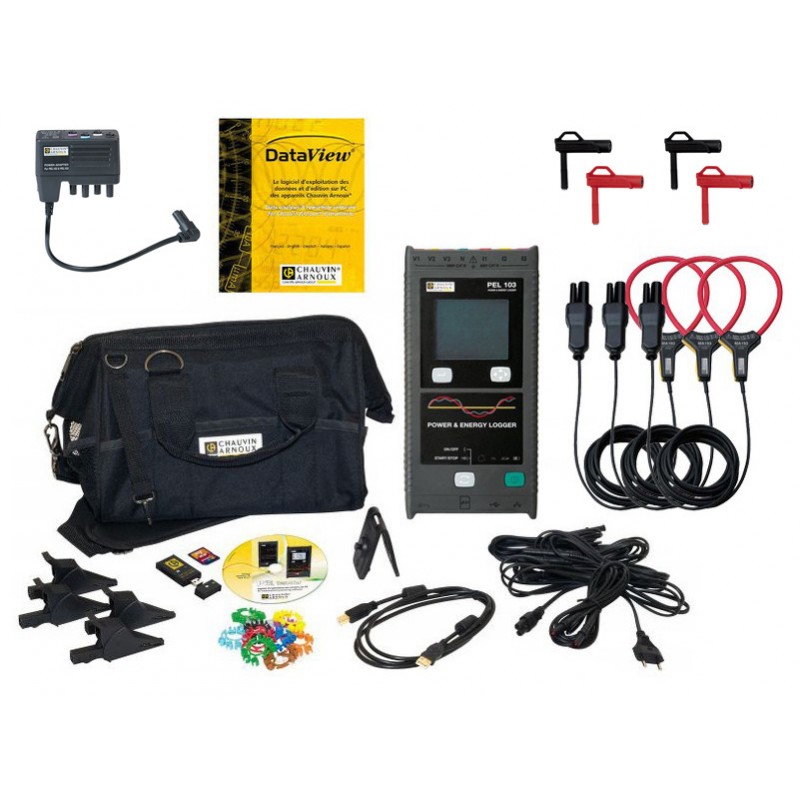

Rozsah dodávky:

  • Záznamník PEL103,
  • 3 ks pružných převodníků MiniFlex MA193,
  • 4 ks měřicí vodiče Ø4 mm - délka 3 m,
  • 4 ks krokosvorky Ø4 mm,
  • sada barevných kroužků, SD karta 2 GB, adaptér USB/SD, USB kabel, software PEL Transfer, brašna a návod k obsluze v českém jazyce
  • Navíc ZDARMA obdržíte:
    - software DataView (software je v anglickém jazyce, návod je také v anglickém jazyce)
    - adaptér napájení z měřeného rozvodu
    - magnetické svorky 4 ks
