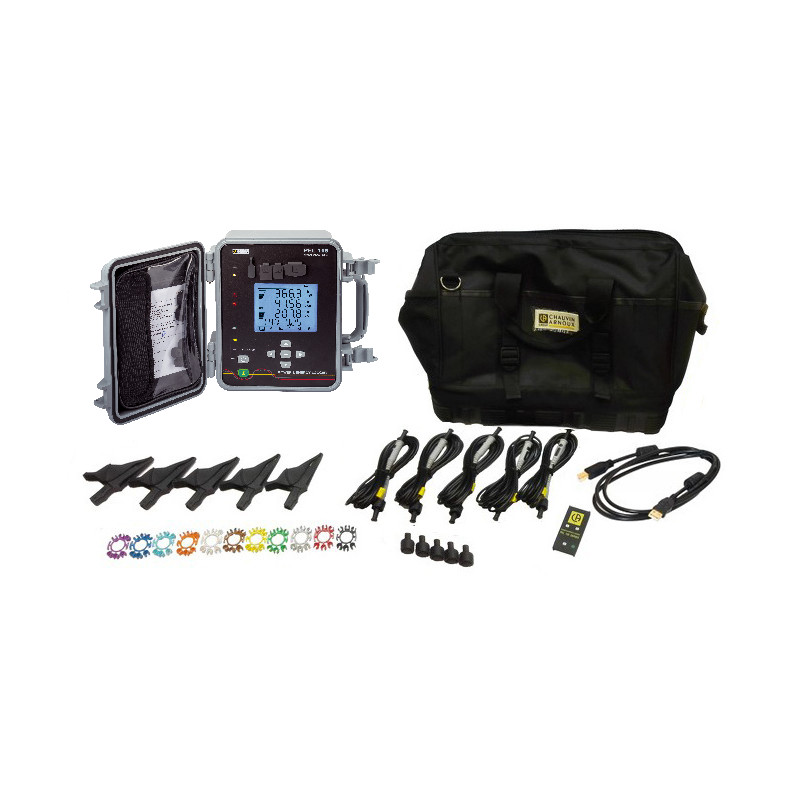

Chauvin Arnoux PEL 115 - záznamník kvality elektrické energie

Chauvin Arnoux CA PEL 115 - záznamník kvality elektrické energie

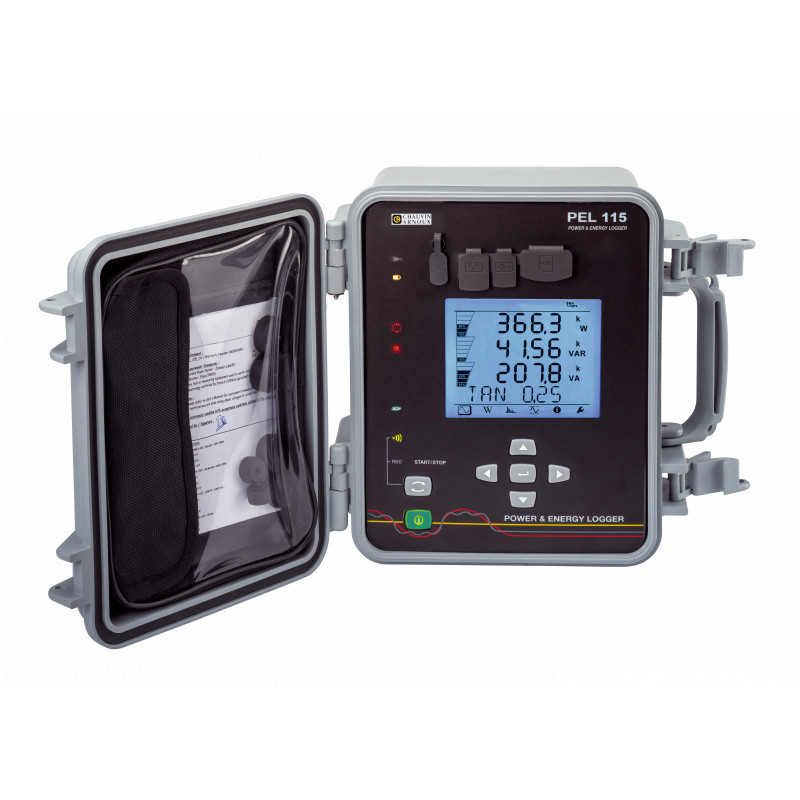

Přístroj PEL 115 je záznamník kvality elektrické sítě, který umožňují měření a záznam výkonů a energií ve většině elektrických soustav. Měření se provádějí pomocí 4 snímačů proudu a napěťových vstupů. Umožňuje zobrazení široké škály parametrů sítě a jejich záznam na paměťovou kartu pro pozdější vyhodnocení a to s intervalem až 200 ms. Je vybaveny všemi běžnými komunikačními rozhraními pro lokální i vzdálené ovládání, nastavení a stažení dat, jako je USB, WiFi, Bluetooth, LAN. Ovládání je možné i pomocí mobilní aplikace pro telefony a tablety s OS Android. Model PEL 115 je vybaven displejem se zobrazením nejdůležitějších parametrů. Napájení je přímo z měřené instalace a přístroj je osazen ve vysoce odolném kufříku s krytím IP67.

Hlavní parametry:

• Záznamník kvality elektrické energie pro jedno až třífázové sítě (3AC, 3NAC, vyvážené i nevyvážené)
• Pro stejnosměrné a střídavé sítě od 10 do 1 000 V
• Jmenovitý kmitočet sítí DC / 50 / 60 / 400 Hz
• Měření střídavého proudu od 5 mA do 10 000 A (dle převodníků)
• Měření stejnosměrného proudu od 50 mA do 1 400 A (dle převodníků)
• 4 napěťové a 4 proudové vstupy
• Třída přesnosti měření napětí 0,2%
• Rychlost vzorkování 128 vzorků / periodu s průměrováním do jedné naměřené hodnoty za sekundu (nejkratší interval záznamu 0,2 s). Paralelní záznam s intervalem 1 až 60 min (uživatelsky volitelné)
• Výpočet a záznam činného, jalového i zdánlivého výkonu (W, VA, var)
• Výpočet a záznam činných, jalových i zdánlivých energií (Wh, VAh a varh) s rozlišením ve 4 kvadrantech (induktivní nebo kapacitní zátěž, spotřeba nebo dodávka energie)
• Měření rušivého výkonu D
• Měření a záznam účiníku cos θ, tan θ, PF
• Měření a záznam celkových harmonických zkreslení i jednotlivých složek až do 50. harmonické

Další funkce a parametry:

• Analýza motorů. Po připojení k mobilní aplikaci softwarový nástroj vypočítá mechanické parametry pohonu jako jsou otáčky, točivý moment nebo účinnost v reálném čase

• Záznam střední, minimální a maximální hodnoty. V každém uloženém vzorku je údaj o extrémních hodnotách min a max za vzorkovací periodu
• Programovatelné začátky a konce záznamů s vlastním pojmenováním
• Software PEL Transfer^® v českém jazyce pro stažení, tisk a export naměřených dat do tabulkových procesorů (např. MS Excel). Rovněž umožňuje komunikaci se záznamníkem v reálném čase a to s více přístroji současně. To usnadňuje hledání problémových míst v instalaci
• Software DataView^®  v českém jazyce (volitelné příslušenství) umožňuje vyšší analýzu naměřených dat. Databázové zpracování nabízí evidenci míst měření, techniků provádějících měření, zákazníků. Umožňuje vkládání externích dat z dalších aplikací (např. MS Word, Excel, ...), poznámky, obrázky a jiné.

Komunikace:

• možnost komunikace přes IRD server v případech zabezpečené IT infrastruktury
• Umožňuje online komunikaci a stažení dat přes síť zákazníka, ale také nabízí vytvoření hotspotu pro přímé připojení k přístroji
• Standardní frekvence 2,4 GHz
• Možnost propojení s PC, mobilním telefonem nebo tabletem s OS Android
• Přístupový body (Acces point - AP) umožňuje připojení až 5 uživatelů
• Připojení do LAN sítě pro vzdálenou správu přístroje
• Současné připojení více zařízení PEL současně k jednomu PC
• Zobrazení měřených dat v reálném čase z více zařízení PEL současně
• Ethernet RJ45 - připojení přístroje k serveru
• Rozhraní USB (B) pro správu přístroje, monitorování a stažení dat
• Automatické spojení s přístrojem při opakovaném připojení
• Slot na SD karty do velikosti až 32 GB
• Možnost snadné výměny karty pro načítání ve čtečkách karet v PC

Technické parametry:
