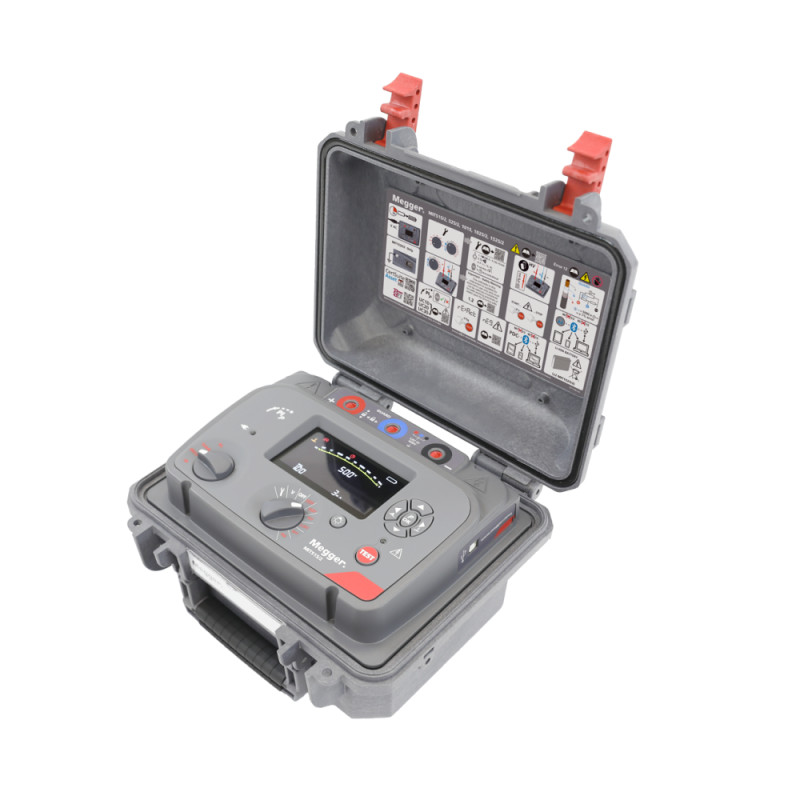

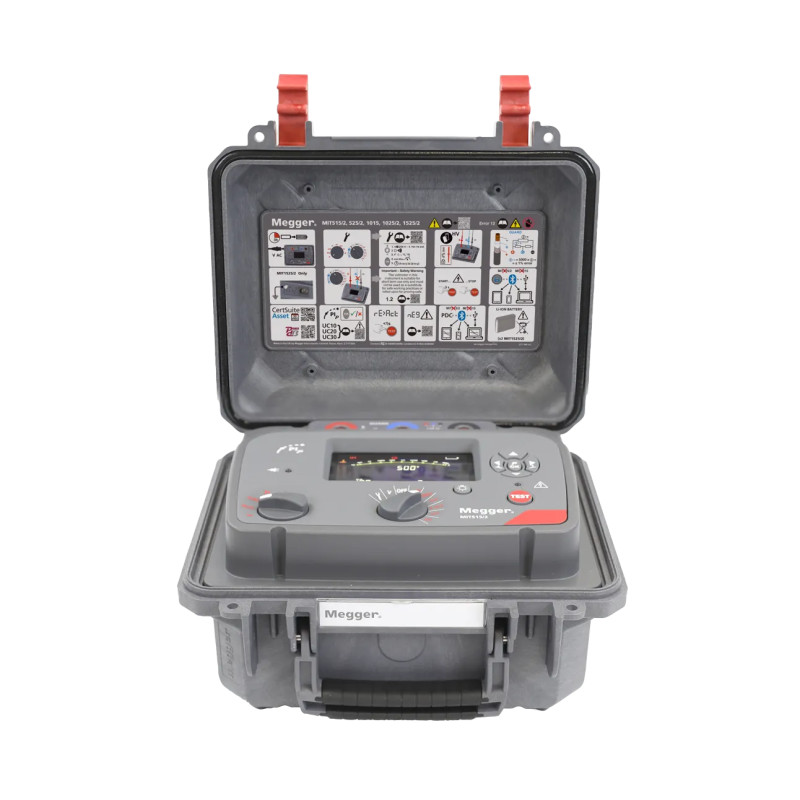

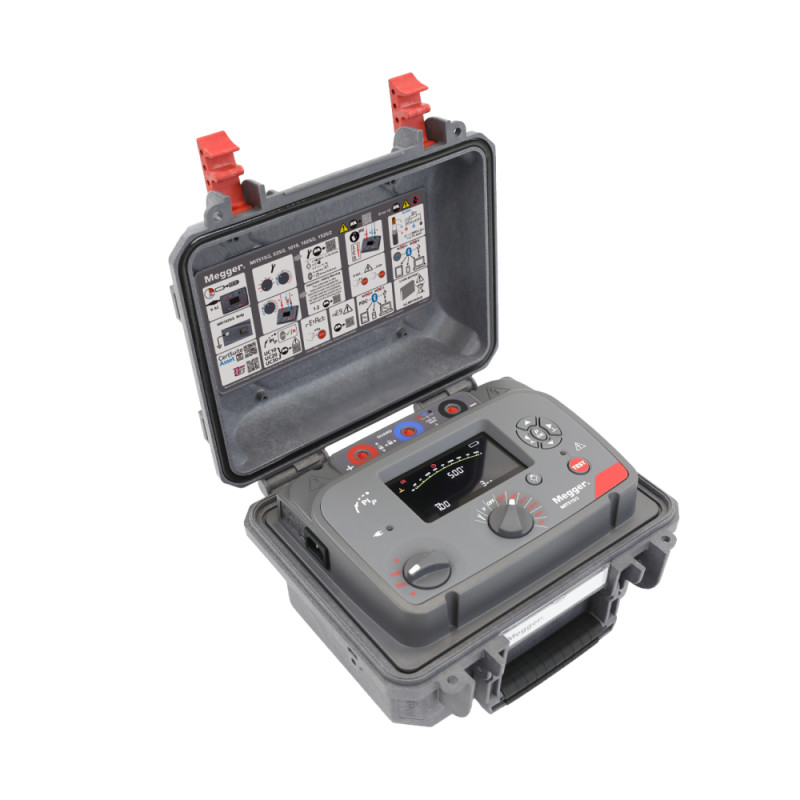

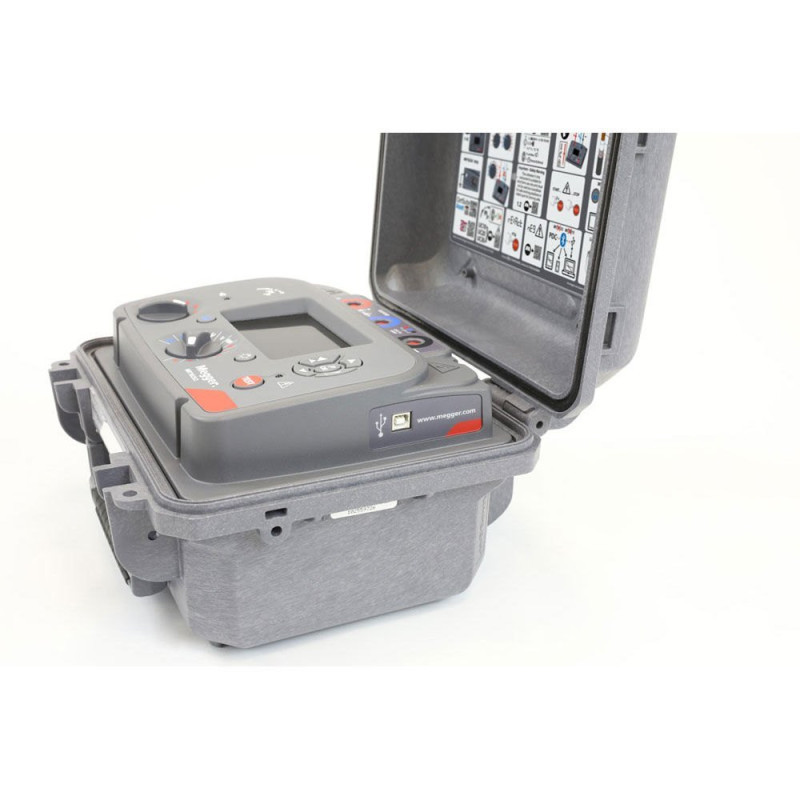

Megger MIT 515/2 - měřič izolačních odporů

Řada inovovaných testerů izolačního odporu Megger Essential MIT525/2, MIT1025/2 a MIT1525/2 s napětím 5 kV, 10 kV a 15 kV je ideální pro inženýry a techniky provádějící testování izolace transformátorů, motorů, rozváděčů a kabelů v prostředích do 230 kV.

Tyto přístroje podporují IR, DAR, PI, DD, SV, rampu a PDC (se softwarem), čímž poskytují diagnostickou hloubku potřebnou pro posouzení stavu a plánování údržby.

Každý model obsahuje PI Predictor™ pro urychlení testování, interní paměť pro ukládání výsledků a volitelné rozhraní Bluetooth® pro export dat do PowerDB nebo CertSuite – není potřeba manuální zaznamenávání.

Nový inovativní patentovaný testovací režim RE>Act umožňuje uživateli provádět přesná měření monitorováním reabsorpčního proudu.
Tento průlomový testovací režim dokáže zajistit, aby reabsorpční proud nezpůsoboval nesprávný průchod nebo selhání izolace, což pomáhá udržovat bezpečnost. Kromě toho lze testovací režim použít k zajištění, aby nedocházelo k nebezpečným zpětným napětím.

Vyberte si ze tří modelů – MIT525/2, MIT1025/2 a MIT1525/2 – na základě požadovaného testovacího napětí.
Díky odolnosti vůči šumu 6 mA a vysoce výkonným ochranným svorkám poskytuje řada Advanced spolehlivé výsledky tam, kde není potřeba dálkové ovládání a zpracování šumu na úrovni rozvodny.

SPECIFIKACE:
Testovací napětí:

• MIT515/2: 250 V, 500 V, 1000 V, 2500 V, 5000 V, uživatelsky definované testovací napětí
• MIT1015: 500 V, 1000 V, 2500 V, 5000 V, 10000 V, uživatelsky definované testovací napětí

Uživatelsky definované testovací napětí:

• MIT515/2: 40 V až 1 kV v krocích po 10 V
• MIT1015: 40 V až 1 kV v krocích po 10 V

Přesnost testovacího napětí: +4 %, -0 %, ±10 V jmenovité testovací napětí při zatížení 1 GΩ (0 °C až 30 °C)

Rozsah měření odporu: 10 kΩ až 15 TΩ při 5 kV

Re<Act: jmenovitá přesnost měření reabsorpčního proudu. Funguje s externím napětím do 30 V.

Přesnost:
    5000 V 2500 V 1000 V 500 V 250 V
±5 % 1 TΩ  500 GΩ 200 GΩ 100 GΩ 50 GΩ
±20 % 10 TΩ 5 TΩ  2 TΩ  1 TΩ  500 GΩ

• AC napětí (automatické nastavení rozsahu)
• MIT515/2, MIT1015: 90 – 264 V rms, 47 – 63 Hz, 100 VA

Doba nabíjení baterie: 2,5 hodiny hluboké vybití, 2 hodiny normální vybití
Napětí baterie: 10,8 V, 5,2 Ah lithium-iontová baterie, splňuje normu IEC 62133:2003

Výdrž baterie:

• MIT515/2: 6 hodin (typicky) nepřetržité testování při 5 kV se zátěží 100 MΩ
• MIT1015: 4,5 hodiny (typicky) nepřetržité testování při 10 kV se zátěží 100 MΩ

Automatické vypnutí: přístroj se po několika minutách nečinnosti vypne pro úsporu baterie

30 min rychlé nabíjení: 1 hodina provozu při 5 kV se zátěží 100 MΩ

Vlastnosti:
Krytí IP: IP65 (zavřené víko), IP40 (otevřené víko)
Bezpečnost: CAT IV 600 V do nadmořské výšky 3000 m

Rozměry: D 315 × Š 285 × V 181 mm
Hmotnost: 5 kV, 10 kV 4,5 kg

Dodávané příslušenství:
Napájecí kabel 1008-017
Kalibrační certifikát
Sada kabelů 3 kV 3 × 3 m, se středními svorkami 1008-022
