UNI-T UTD2202CEX+ - Osciloskop

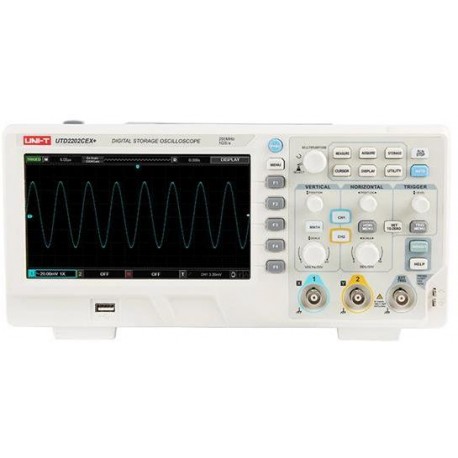

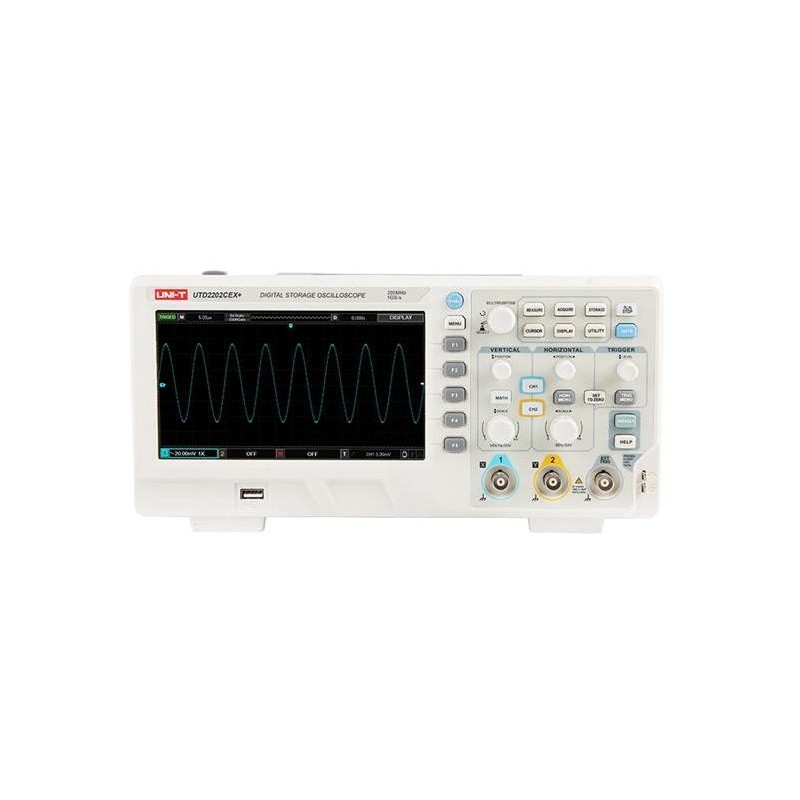

Osciloskop UNI-T UTD2202CEX+

Osciloskop UTD2202CEX+ je kvalitativně nejvyšší typ stolního digitálního osciloskopu ze série UTD2000CEX+. Je to multifunkční, vysoce výkonný osciloskop, který je snadno ovladatelný s velmi dobrými technickými specifikacemi, s dvěma analogovými vstupními kanály, který nabízí šířku pásma 200 MHz se vzorkováním 1 GS/s. Je vybaven sedmipalcovým barevným TFT displejem s rozlišením 800 x 480 pixelů.

Osciloskop má interní paměť s hloubkou 64 kpts a rychlost zachycení křivek podle CEX-II je až 20 000 wfms/s a umožňuje automatické měření až 34 parametrů signálu a práci s matematickými operacemi mezi signály.

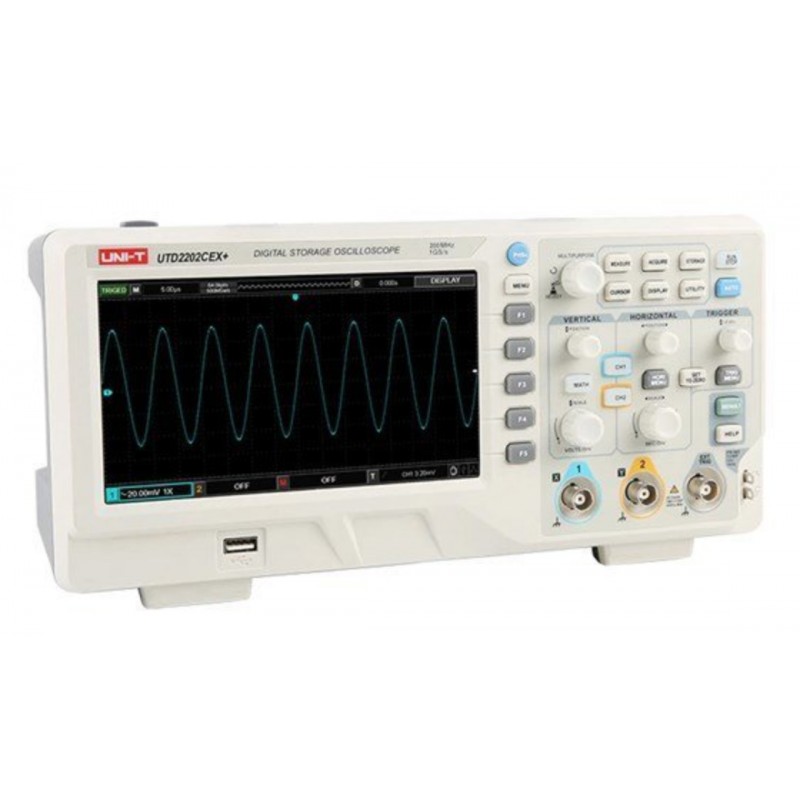

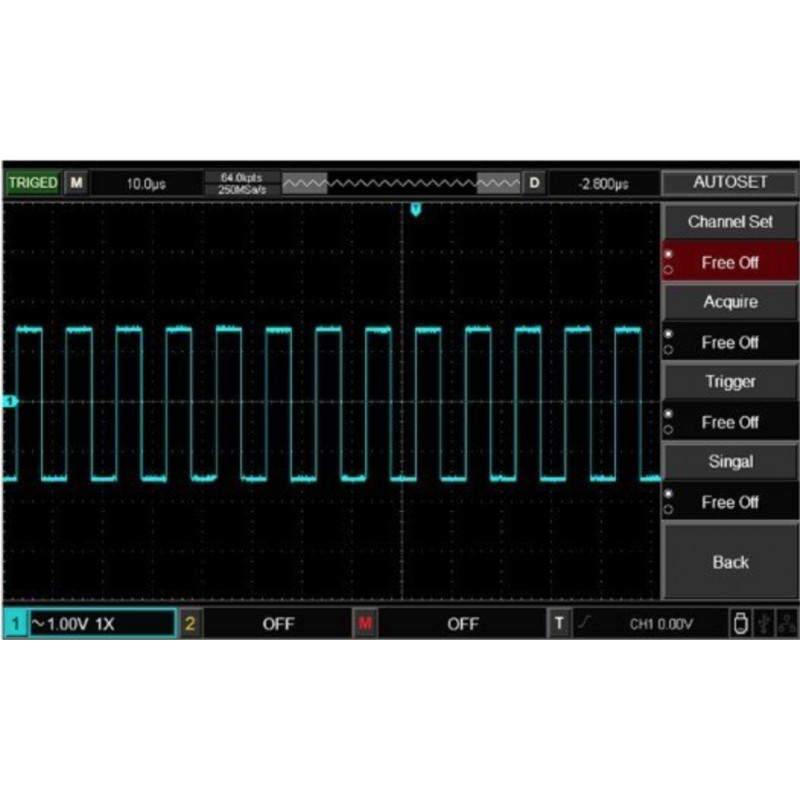

Jednoduchý čelní panel s jasně označenými funkcemi pro základní operace, měřítko a umístění jednotlivých kanálů umožňuje využití návyků získaných při užívání tradičních přístrojů, a proto lze osciloskop používat bez nutnosti se cokoliv složitě učit, a je možno s ním pracovat po dlouhou dobu bez únavy. Navíc lze stiskem tlačítka AUTO jednoduše přístroj nastavit.

Osciloskop podporuje USB úložiště a díky funkci USB OTG si můžete naměřené hodnoty uložit na USB flash disk. Také podporuje komunikaci s PC pomocí funkce Plug and play USB.


Parametry produktu:
- šířka pásma: 200MHz
- počet kanálů: 2
- vstupní vazba: (1MΩ±2%)//(24pF±3pF)
- vstup kompenzovanéhu signálu: v rozsahu 3Vpp/1kHz
- max. vstupní napětí: 400Vpk, přechodové max. 1000Vpk
- vzorkování: 1GS/s
- rozsah časové základny: 2ns/div až 50s/div
- doba náběhu: ≤1,7ns
- verikální osa: 1mV/div až 20V/div (1MΩ), každý kanál má samostatné vertikální menu
- vertikální rozlišení: 8 bit
- přesnost DC zesílení: ±3%
- délka uloženého záznamu: 2 x 512k vzorkovacích bodů
- hloubka paměti: jeden kanál 64kpts, dva kanály 2 x 32kpts
- spouštění: Edge, Pulse, Video, Slope, Alternating trigger.
- matematické operace s průběhy: A+B, A-B, AxB, A/B, FFT, Editable Advanced, Filter

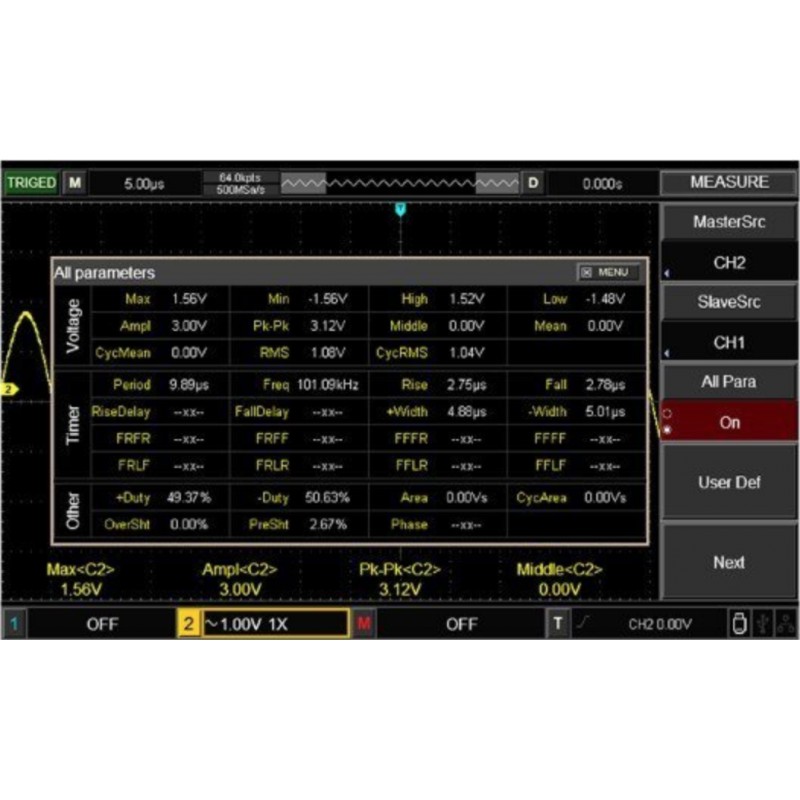

- automatické měření parametrů signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
- počet měření: 5 souběžných měření
- statistické měření: průměr, Max, Min, standartní odchylka, počet měření
- frekvenční čítač: 6 bitů

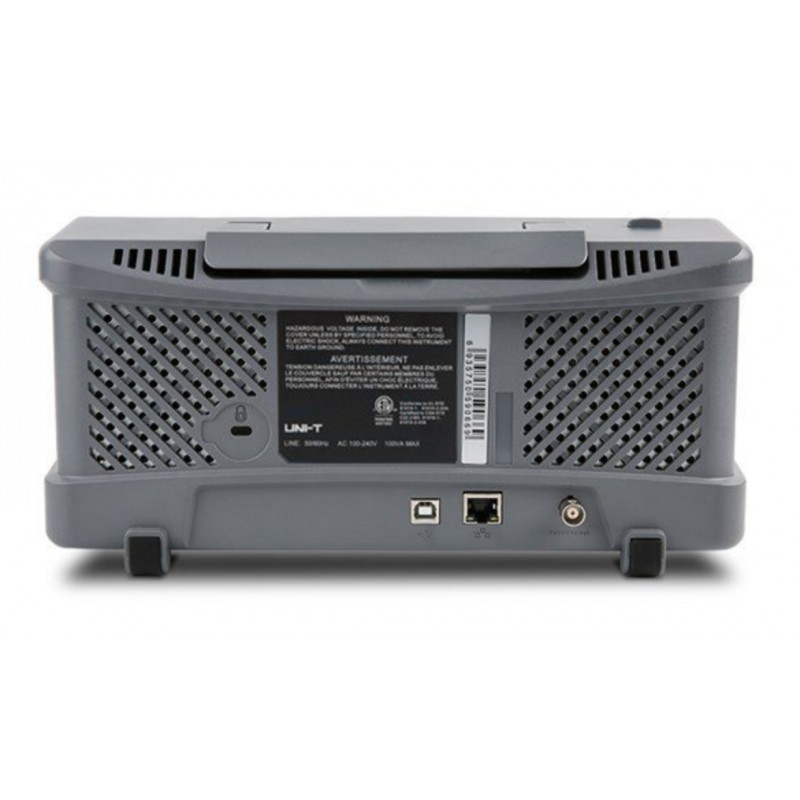

- standartní rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)
- softwarová tlačítka v obrazovce
- softwarová klávesnice na obrazovce pro pojmenování ukládaných souborů
- počet ukládaných souborů do paměti osciloskopu/na USB flesh: 20/200
- uložení aktuální obrazovky ve formátu BMP na USB flesh

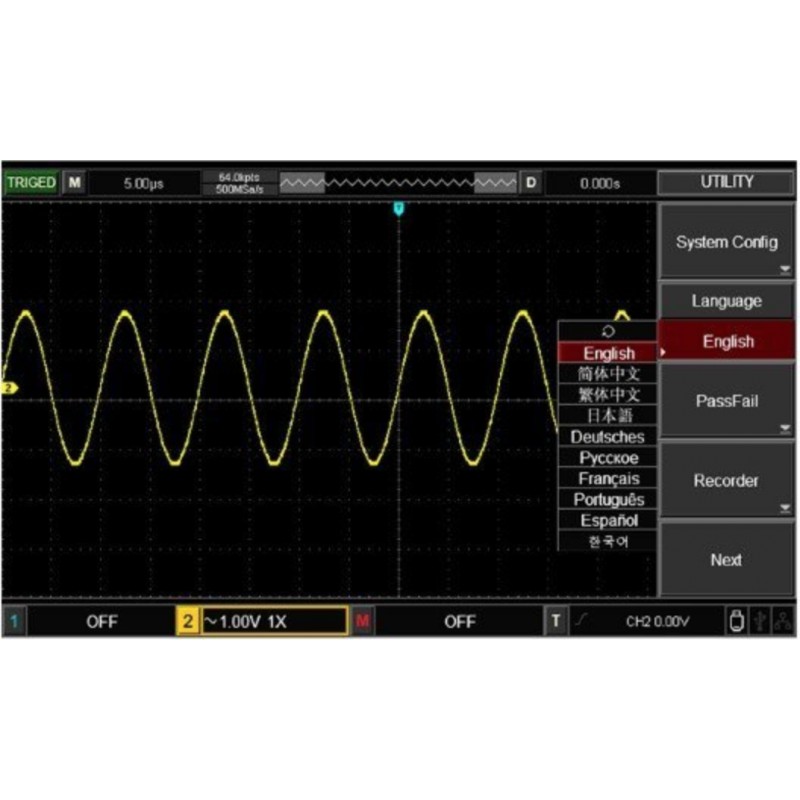

- vícejazyčné menu (mimo jiné anglicky, německy, francouzsky, portugalsky, španělsky, rusky)


Technické parametry:
- displej: úhlopříčka 178mm (7 palců) , 800x480 pixelů x RGB, max. jas typicky 300nit
- kalibrační interval: 1 rok
- napájení: 100V-240V AC, 45 až 440Hz
- spotřeba: max. 100VA
- pracovní teplota okolí: 0°C až +40°C
- pracovní vlhkost okolí: <35℃: ≤90%RH, 35℃ až 40℃: ≤60%RH
- pracovní nadmořská výška: max. 2000m
- skladovací teplota: -20°C až +40°C
- rozměry (š x v x h) : 306 x 138 x 124 mm
- hmotnost : Netto 2,5kg, Brutto 3kg


Rozsah dodávky:
- osciloskop UTD2202CEX+: 1ks
- sonda: 2ks UT-P05 200MHz (s kompenzací a přepínatelným děličem 1x,10x):
- oddělitelný třížilový napájecí kabel: 1ks
- kabel USB UT-D14: 1ks
- rychlý návod k instalaci s odkazem na stránky výrobce
- návod k použití
