Fluke FEV300/TY1-TY2 - adaptér EVSE pro testování nabíjecích stanic

Adaptér napodobuje elektrické vozidlo a otevírá nabíjecí cyklus, aktivuje napěťový a proudový výstup, což umožňuje provádět testy v kombinaci s vhodnými testovacími přístroji, jako je instalační tester (Fluke 1664 FC) a/nebo ScopeMeter® (řada Fluke 120B).

Pomocí sady FEV300 lze nabíjecí stanice testovat v souladu s IEC/EN 61851-1 a IEC/HD 60364-7-722.

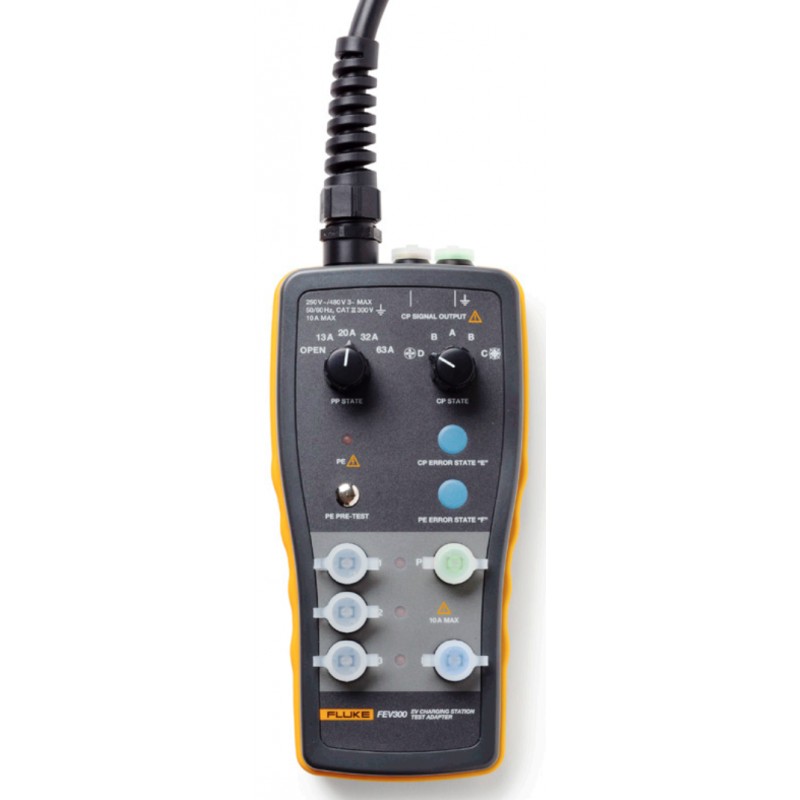

Stav Proximity Pilot (PP) „Simulace kabelu“: Pomocí otočného přepínače stavu PP může adaptér simulovat různé proudové schopnosti nabíjecích kabelů
Stav řídícího pilota (CP) „Simulace vozidla“: Pomocí otočného přepínače stavu CP lze simulovat různé stavy nabíjení
Simulace chyby CP " E", simulace chyby PE (zemní spojení)

Přepínač CP simuluje jednotlivé vztahy mezi vozidlem a nabíječkou:
▪ stav A ................... vozidlo nepřipojeno
▪ stav B ................... vozidlo je připojeno, nenabíjí se
▪ stav C ................... vozidlo připojeno, nabíjení bez ventilace
▪ stav D ................... vozidlo připojeno, nabíjení s ventilací

Přepínač PP simuluje nabíjecí kabel:
▪ OPEN - kabel není připojen,
▪ 13 A, 20 A, 32 A, 63 A - kabel je zapojen a má nastaven jmenovitý proud.

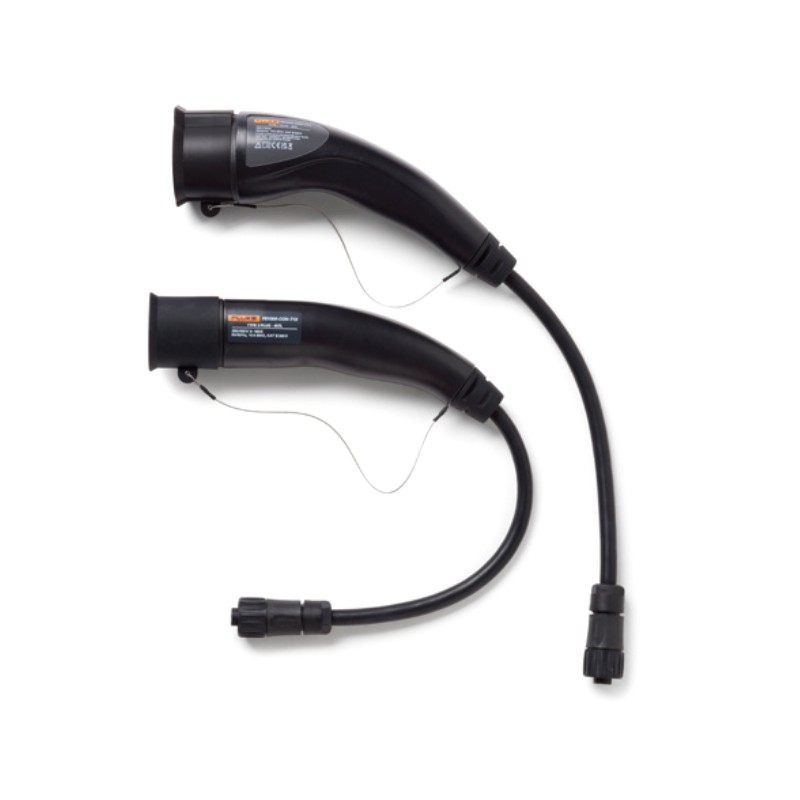

Dva různé konektory
Chcete-li se připojit k nabíjecí stanici EV s konektorem typu 1 s konektorem pro vozidlo, použijte zástrčku FEV300-CON-TY1 typu 1.
Pro připojení k nabíjecí stanici EV typu 2 se zásuvkou nebo pro připojení k nabíjecí stanici EV typu 2 s konektorem pro vozidlo použijte zástrčku FEV300-CON-TY2 typu 2.

Jednoduchost a pohodlí
Možnost provádět řadu testů, včetně kontroly zemního spojení, izolace vodičů, měření napětí a pracovního cyklu.

FEV300 umožňuje simulovat chybu CP (E) a PE (zemní porucha) a obsahuje oddělenou indikaci fáze pomocí tří LED kontrolek pro snadnou kontrolu přítomnosti napětí.

K řešení problémů s nabíjecí stanicí není třeba přivážet na místo elektrické vozidlo: adaptér se po připojení k nabíjecí stanici chová jako elektrické vozidlo pro snadné testování výkonu a údržby.

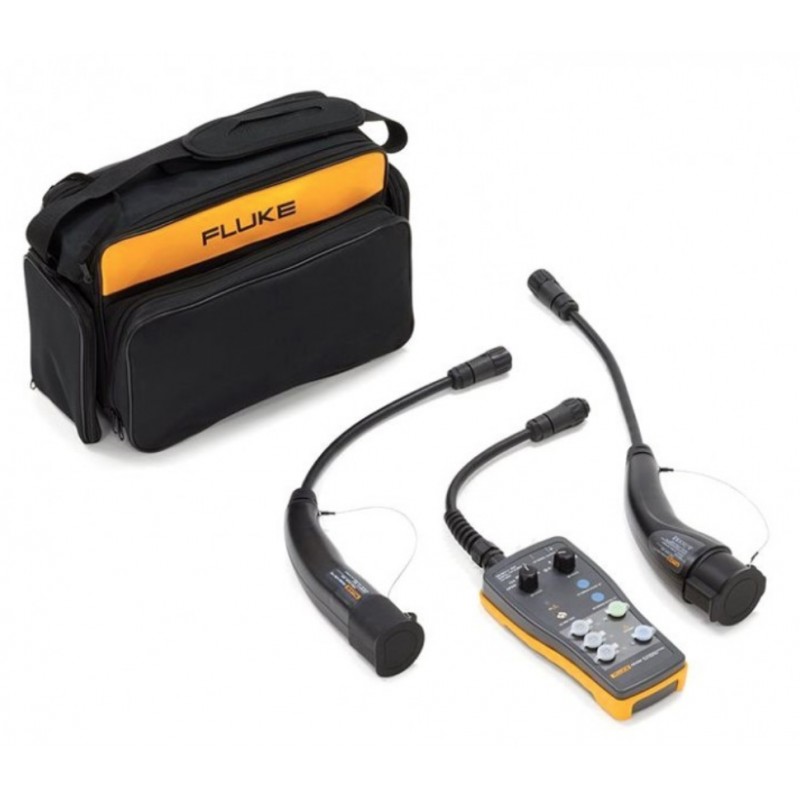

Rozsah dodávky:

• Testovací adaptér FEV 300
• FEV 300-CON-TY1 Zástrčka typ 1
• FEV 300-CON-TY2 Zástrčka Typ 2
• Přepravní pouzdro
• Návod (v angličtině)
