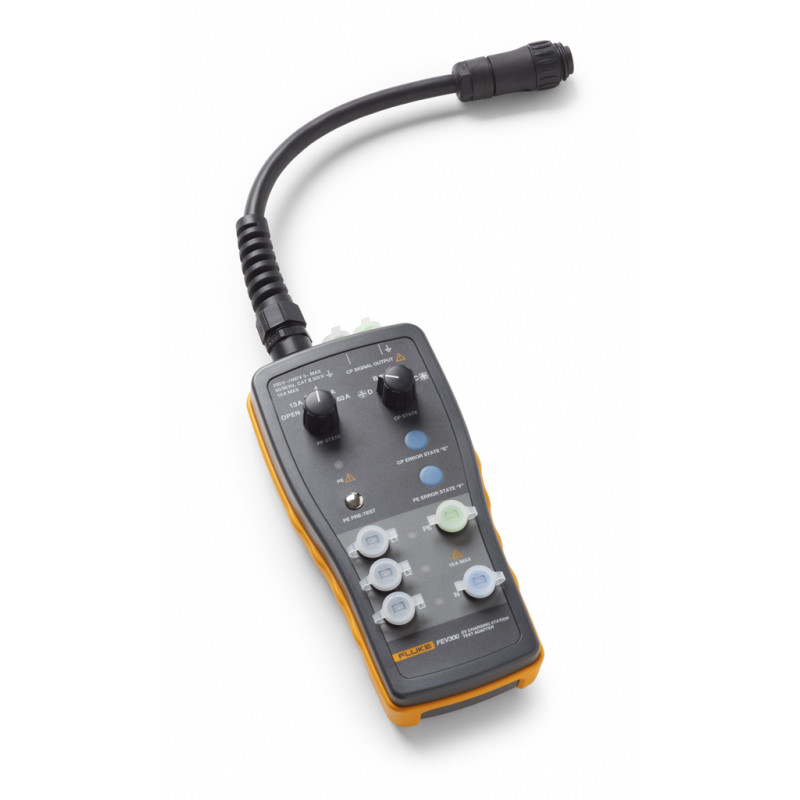

FLUKE FEV300/TY2 - Adaptér pro testování nabíjecích stanic

Sada testovacího adaptéru FEV300 s konektorem typu 2 je určena k testování funkčnosti a bezpečnosti dobíjecích stanic v režimu 3 pro dobíjení střídavým proudem. Adaptér napodobuje elektrické vozidlo a spouští nabíjecí cyklus, aktivuje výstup napětí a proudu a umožňuje provádět testy v kombinaci s vhodnými měřicími přístroji, jako je tester instalací (Fluke 1664 FC) nebo ScopeMeter® (řady Fluke 120B). Pomocí sady adaptéru lze nabíjecí stanice testovat v souladu s normami IEC/EN 61851‑1 a IEC/HD 60364‑7‑722.

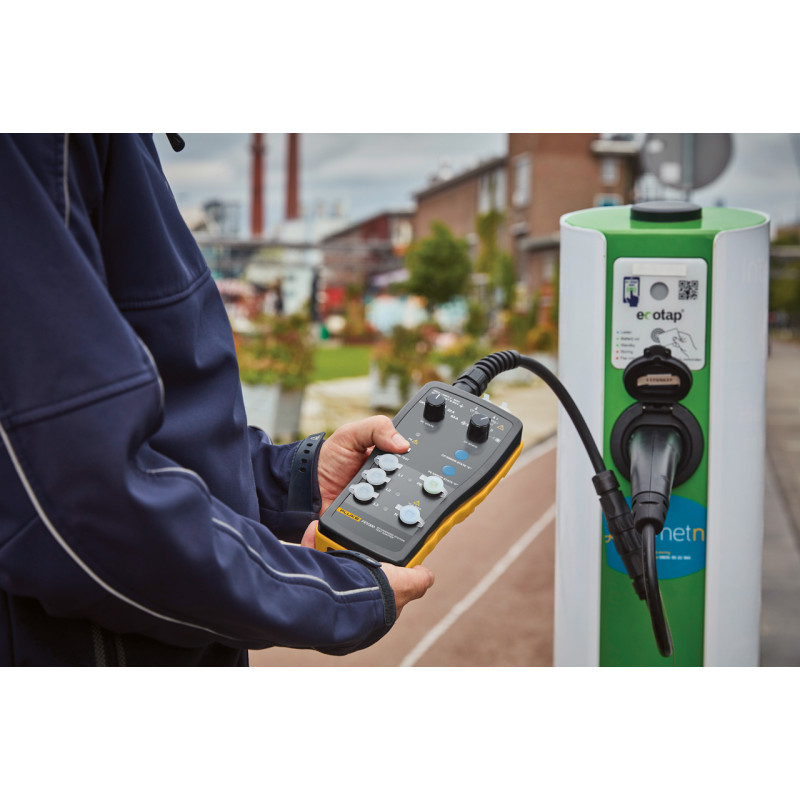

Chcete‑li se připojit k nabíjecí stanici pro elektromobily typu 2 se zásuvkou nebo se připojit k nabíjecí stanici typu 2 s konektorem vozidla, použijte zástrčku FEV300‑CON‑TY2 typu 2. K zajištění maximálního dostupného proudu pro dobíjení lze provádět různé testy včetně kontroly zemního spojení, izolace vodičů, měření napětí a činitele využití (střídy), a to vše pomocí jednoho adaptéru, který lze bezpečně integrovat do portfolia testovacích a měřicích přístrojů značky Fluke. Adaptér FEV300 umožňuje simulovat chybový stav signálu CP (E) a PE (zemní spojení). Ke snadnému zjištění přítomnosti napětí nabízí samostatný ukazatel fází třemi kontrolkami. Kvůli odstraňování závad nabíjecích stanic není nutné přivážet na pracoviště elektromobil: adaptér při připojení k nabíjecí stanici simuluje elektrické vozidlo a umožňuje snadné testování provozních vlastností a provádění údržby.

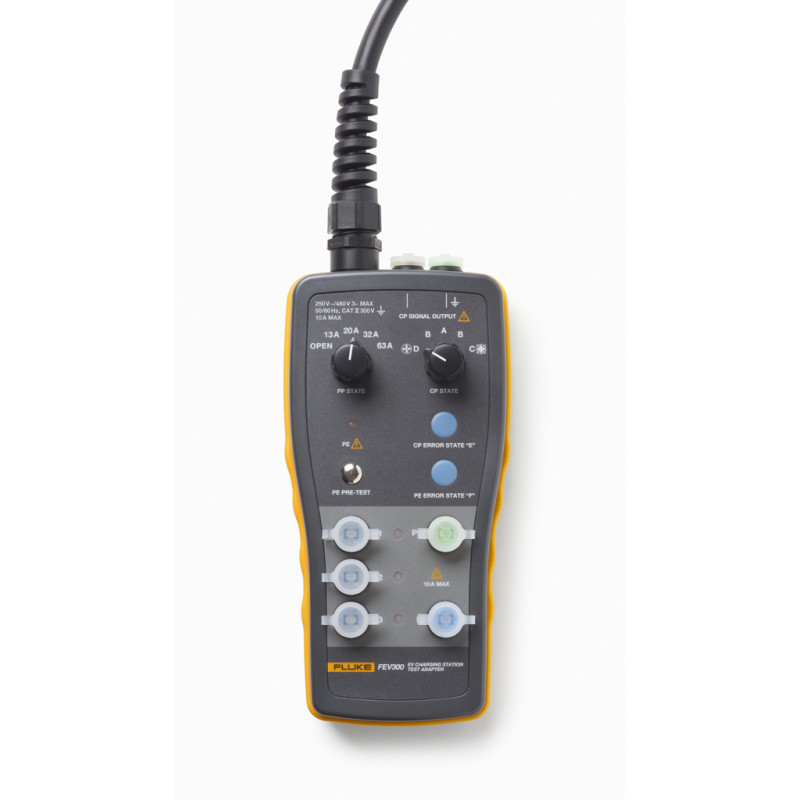

Hlavní parametry a funkce

• Vhodné pro dobíjecí stanice pro vozidla s režimem nabíjení 3 (mode 3)
• Kompatibilní s dobíjecími stanicemi se zásuvkou EV typu 2a konektory EV typu 2
• Předběžný test PE: S touto bezpečnostní funkcí se vodič PE testuje na možnou přítomnost nebezpečného napětí proti uzemnění.

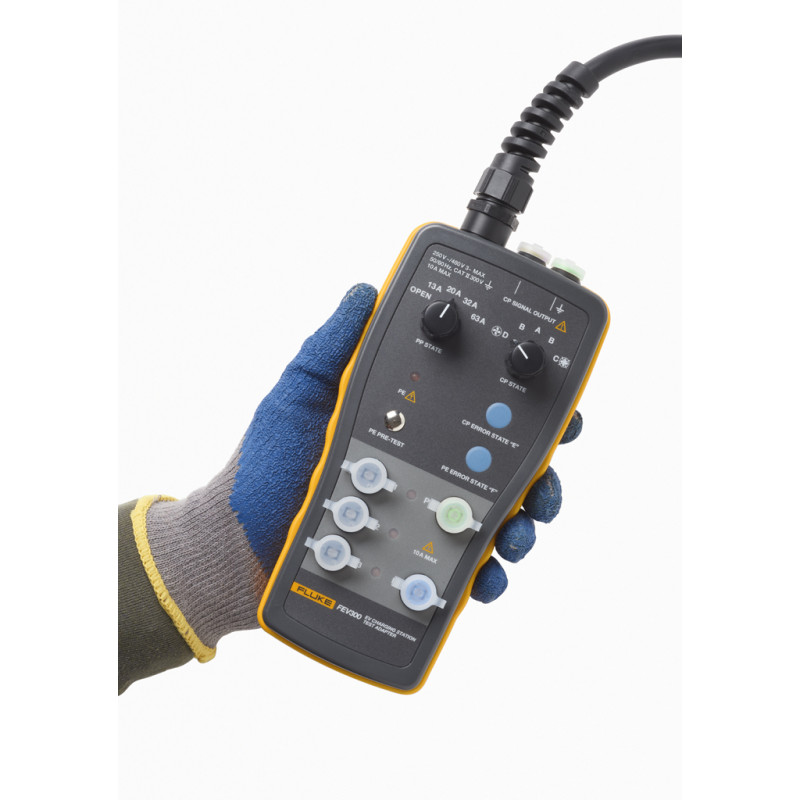

• Stav Proximity Pilot (PP) „Simulace kabelu“: S otočným přepínačem PP může adaptér simulovat různé proudové funkce nabíjecích kabelů.
• Stav Control Pilot (CP) „Simulace vozidla“: S otočným přepínačem CP State lze simulovat všechny stavy dobíjení.
• Samostatný ukazatel fází se třemi kontrolkami ke snadné kontrole, zda je na výstupu dobíjení přítomno napětí

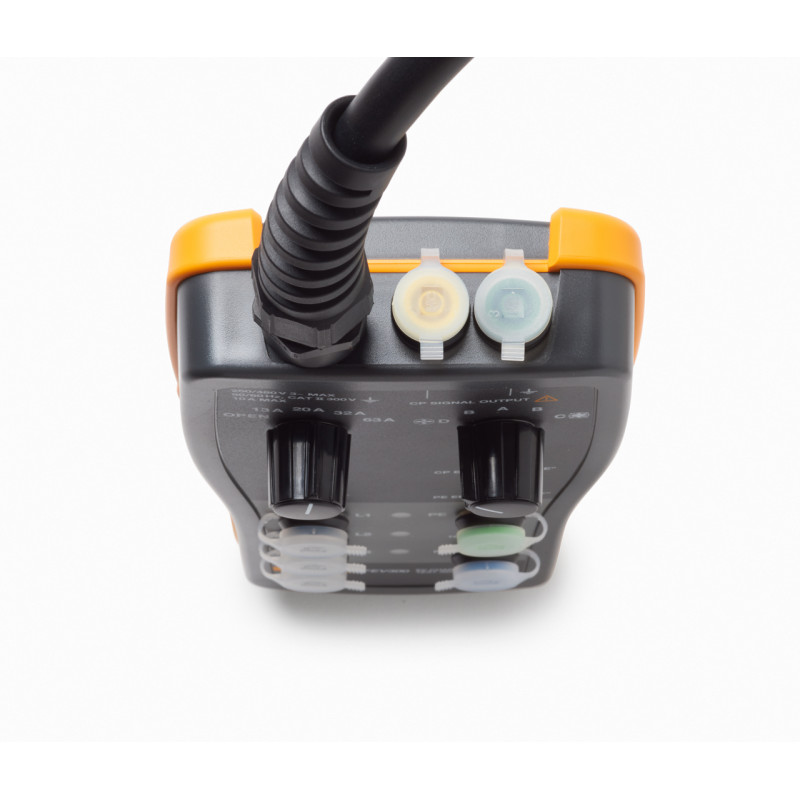

• Měřicí výstupy L1, L2, L3, N a PE slouží pro bezpečné a spolehlivé připojení měřicích přístrojů (například sdružených revizních přístrojů) k provádění testů bezpečnosti a funkce. Díky tomu lze testovat:
  • uzemnění
  • izolace
  • impedance smyčky/vedení
  • zkouška vypnutí proudového chrániče
• Simulace chybového stavu CP „E“
• Simulace chyby PE (chyba uzemnění)

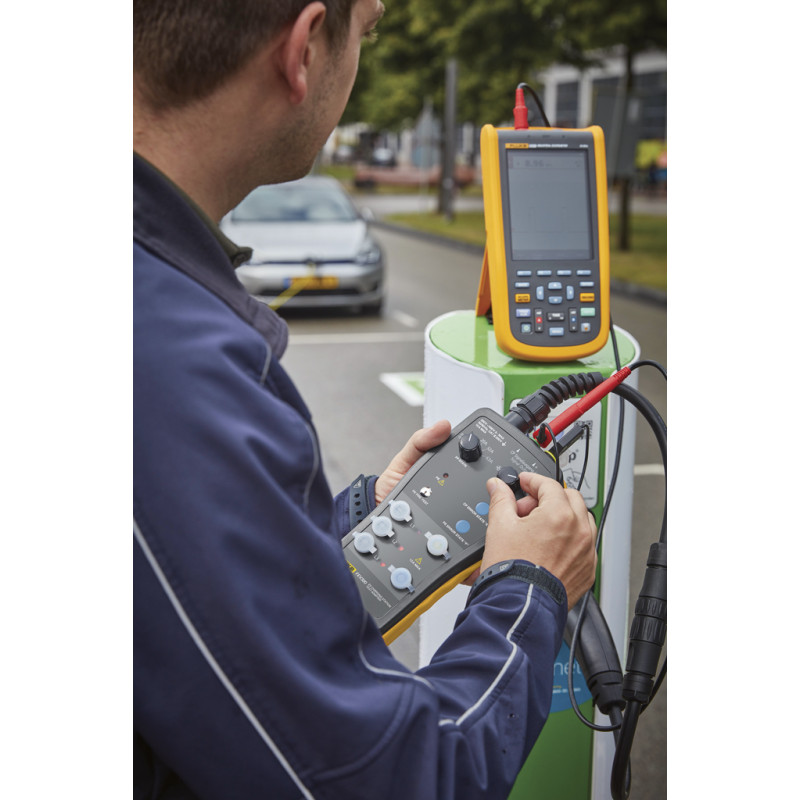

• Svorky pro výstup signálu CP ke kontrole komunikace mezi adaptérem (simulované elektrické vozidlo) a nabíjecí stanicí. To lze měřit pomocí přístroje ScopeMeter® nebo multimetru. Napěťová hladina definuje režimy nabíjení a pracovní cyklus tohoto signálu PWM (modulace šířkou impulzů) definuje maximální přípustný dobíjecí proud

Napájení, provozní podmínky, konstrukce, záruka

• Spotřeba max 3W
• Robustní konstrukce, ergonomický design

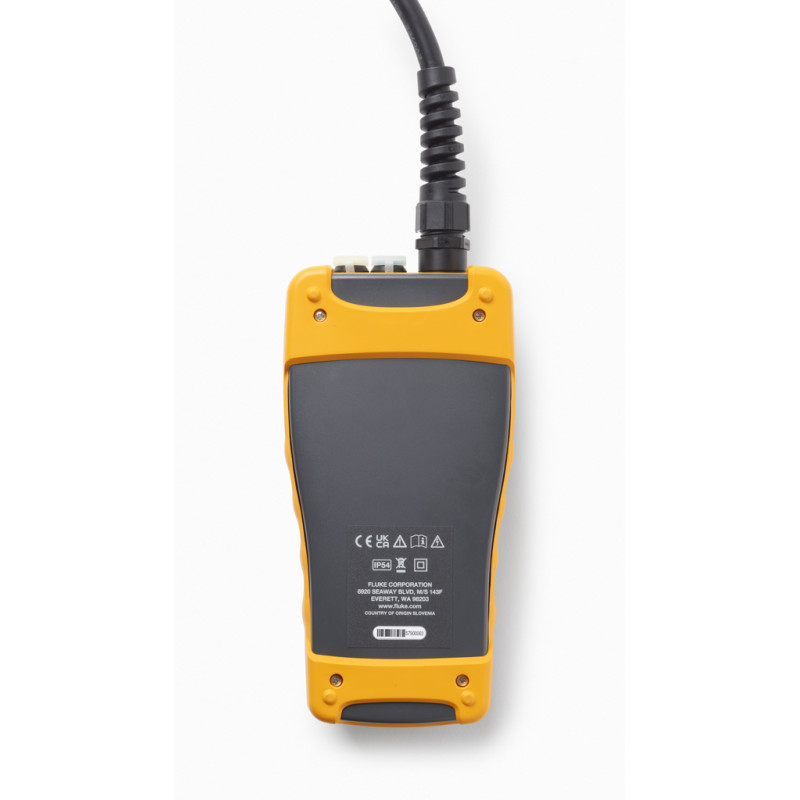

• Vysoký stupeň krytí IP54 – chráněno proti prachu a pronikání stříkající vody

• Provozní teplota -20 až 40 °C
• Skladovací teplota -20 až 50 °C
• Rozměry: 11 cm × 4,5 cm × 22 cm
• Hmotnost: 1 kg

• Záruka na hlavní přístroj: 36 měsíců

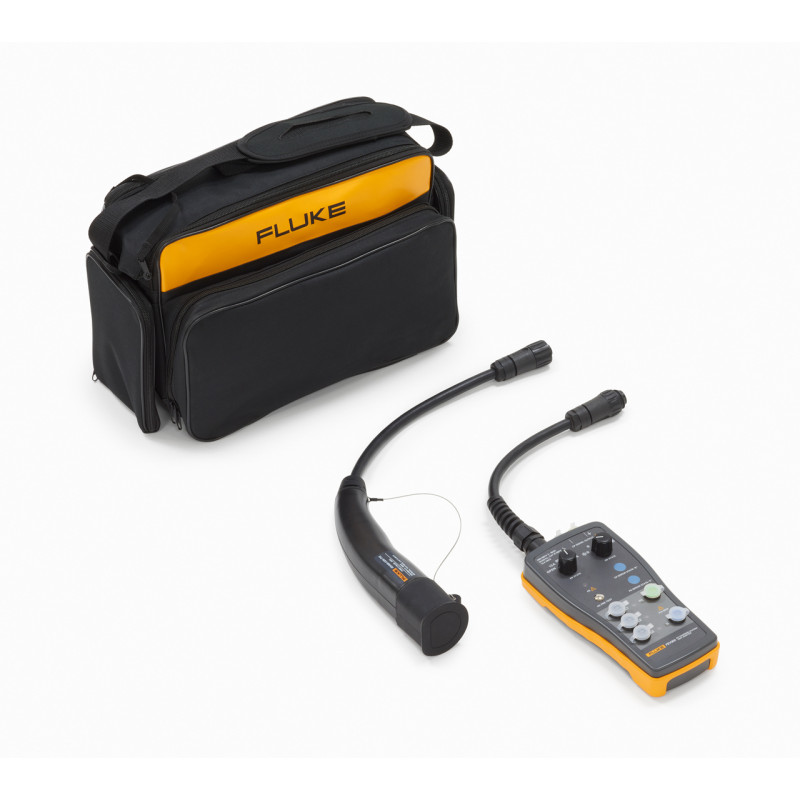

• Adaptér FLUKE FEV300
• kabel typ2
• přenosná brašna
• návod k obsluze
