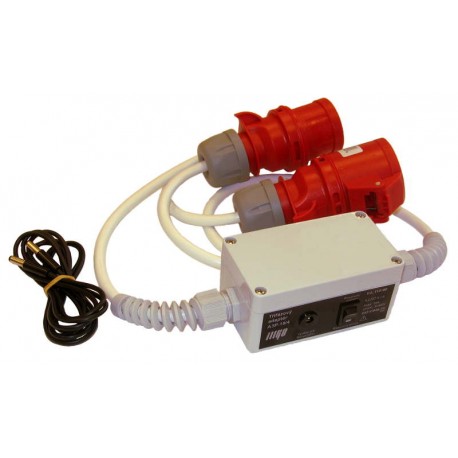

P 8012 - třífázový adaptér A3P-16/4, 16A Zobrazit větší

P 8012 - třífázový adaptér A3P-16/4, 16A

P 8012

ILLKO

Vaše cena: 3 490,00 Kč bez DPH

4 188,00 Kčs DPH

Skladem

P8012 - třífázový adaptér - 16A/4 pro  , nebo

Třífázový adaptér zásuvka/zástrčka čtyřvodičový, 16 A (16A/4)

Adaptér k přístrojům REVEX pro revizi třífázových spotřebičů.

Více informací

P 8012 - třífázový adaptér A3P-16/4

Třífázový adaptér A3P ve spojení s přístroji REVEX umožňuje měřit:

  1. Proud ochranným vodičem spotřebiče připojeného třífázovou zástrčkou / zásuvkou.
  2. Rozdílový proud spotřebiče připojeného třífázovou zástrčkou / zásuvkou.

Adaptér A3P je vyráběn ve 4 variantách:

  • 16 A - 4 kolíková zásuvka (A3P - 16/4, obj.č. P 8012)
  • 16 A - 5 kolíková zásuvka (A3P - 16/5, obj.č. P 8011)
  • 32 A - 4 kolíková zásuvka (A3P - 32/4, obj.č. P 8014)
  • 32 A - 5 kolíková zásuvka (A3P - 32/5, obj.č. P 8013)



UPOZORNĚNÍ:
Výstup třífázového adaptéru A3P smí být připojen pouze k měřícím přístrojům REVEXplus, REVEXprofi, MDtest,Revex Max S nebo Revex Max Weld.
Třífázový adaptér A3P smí být používán pouze k výrobcem zamýšlenému účelu, tj. měření unikajících proudů třífázových spotřebičů. Je zakázáno používat třífázový adaptér jako prodlužovací šňůru.



Technické parametry:

Referenční podmínky:

Teplota (23 ± 2) °C
Rel. vlhkost 44 ÷ 55 % při 23 °C
Poloha přístroje libovolná



Pracovní podmínky:

Teplota 0 °C ÷ 40 °C
Rel. vlhkost (bez kondenzace) max. 75 % při 23 °C
Jmenovité síťové napětí 400 V 50/60 Hz
Jmenovitý síťový proud A3P - 16/X 16 A
Jmenovitý síťový proud A3P - 32/X 32 A
Měřící rozsah 0 ÷ 20 mA AC
Výstupní převod proudu [uA] 1000:1
Základní chyba převodu ±(2 % z MH + 3 % z MR R)
Pracovní chyba převodu ±(3 % z MH + 3 % z MR R)



Všeobecně:

Rozměry plastové skříňky 115 × 65 × 55 mm
Celková délka včerně zástrčky a zásuvky ± 2 m
Hmotnost 1 - 1,4 kg (podle typu)
Rozsah sklad. teplot a rel. vlhkost -10 °C ÷ 50 °C / max 75 %
Teplotní odolnost pouzdra 70 °C

Poznámka:

MH - měřená hodnota
MR R - odpovídající měřící rozsah přístroje REVEX nebo MDtest

Rozsah dodávky:

  • třífázový adaptér A3P
  • P2081 - univerzální propojovací kabel pro přístroje REVEX
  • návod k používání
  • kalibrační list
