UNI-T UDP1306C - Laboratorní zdroj

Laboratorní zdroj UNI-T UDP1306C

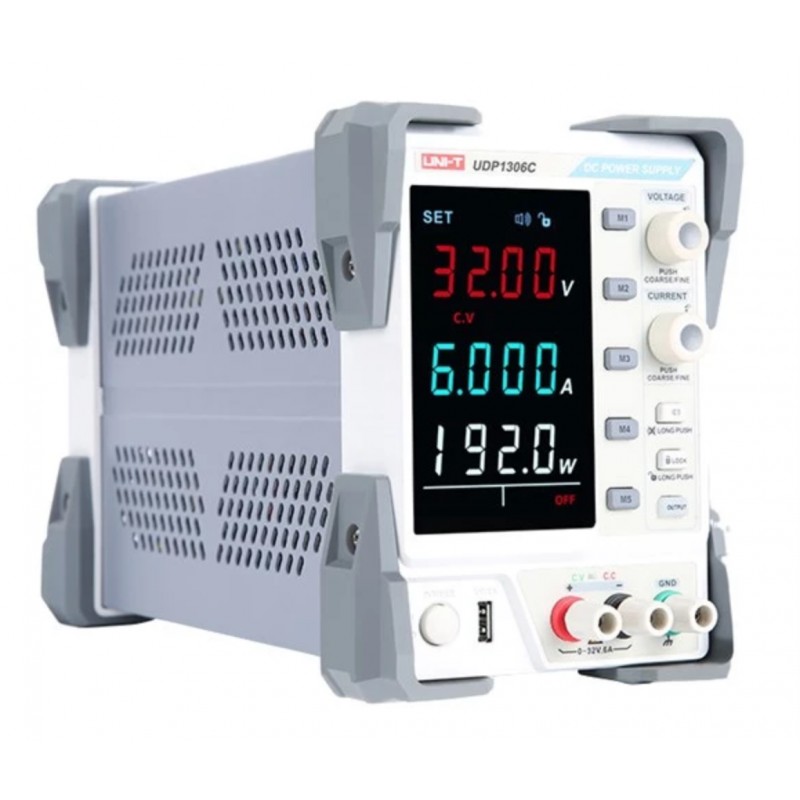

Programovatelný stejnosměrný napájecí zdroj UDP1306C je cenově výhodný, značkový laboratorní napájecí zdroj s jedním hlavním výstupním kanálem a s kanálem nabíjení přes USB. Je to základní produkt zdroje pro uživatele, kterým stačí zdroj menších rozměrů o vysoké spolehlivosti. Oproti vyšším typům (vícekanálovým) zdrojů UDP, tento zdroj umožňuje větší zatížení jednoho kanálu, a to až 6A při napětí 32V.

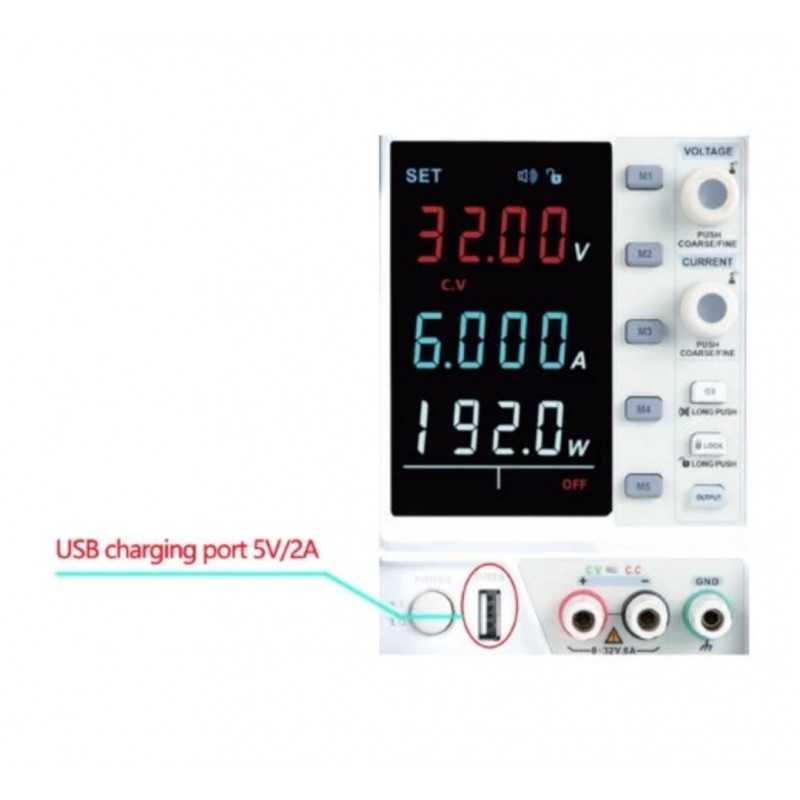

Zdroj obsahuje klasický lineární transformátor a umožňuje práci v režimu nastavení konstantního výstupního napětí (CV) v rozmezí 0 až 32V nebo v režimu konstantního výstupního proudu (CC) 0 až 6A. Kromě toho je na předním panelu konektor USB, kterým je možné nabíjet např. mobilní telefon napětím 5V a proudem až 3A.

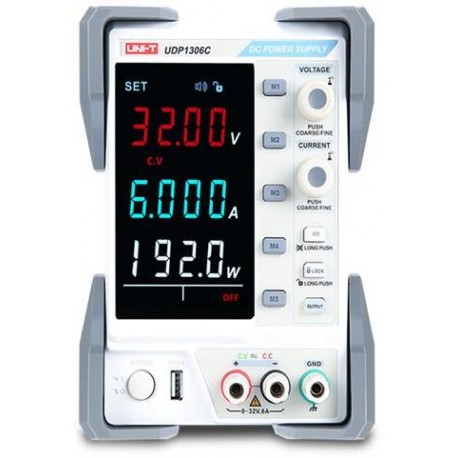

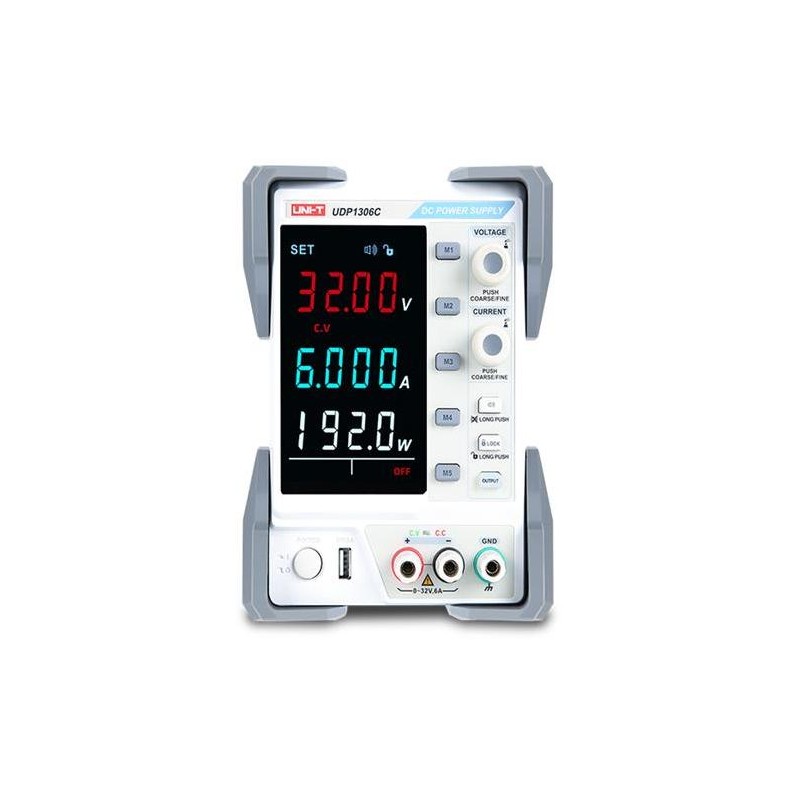

Laboratorní zdroj má EBTN displej se třemi vysoce přesnými ukazateli, které zobrazují současně napětí, proud a výkon s přesností na 4 místa.

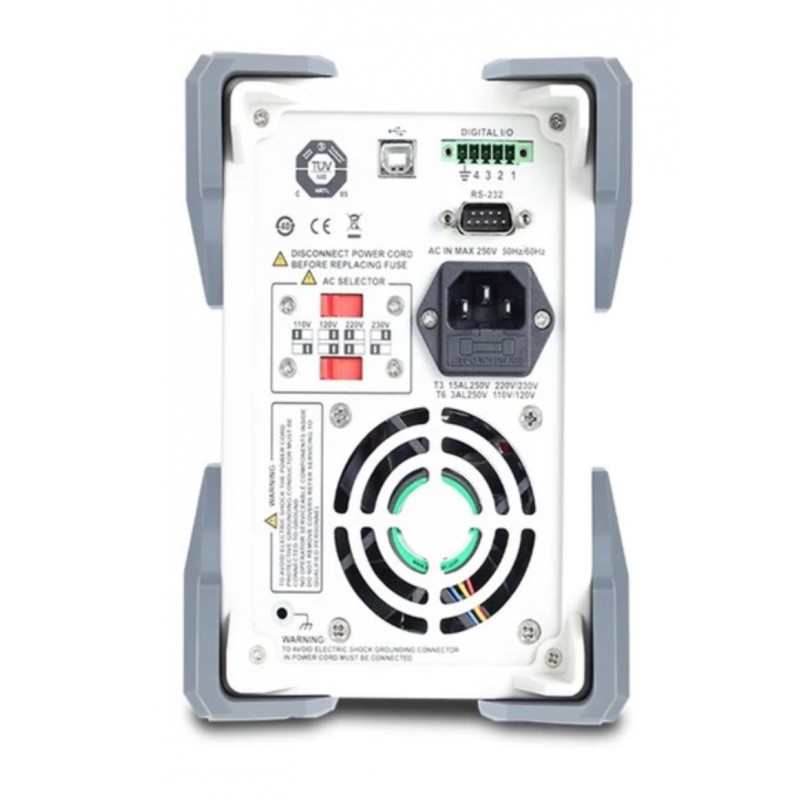

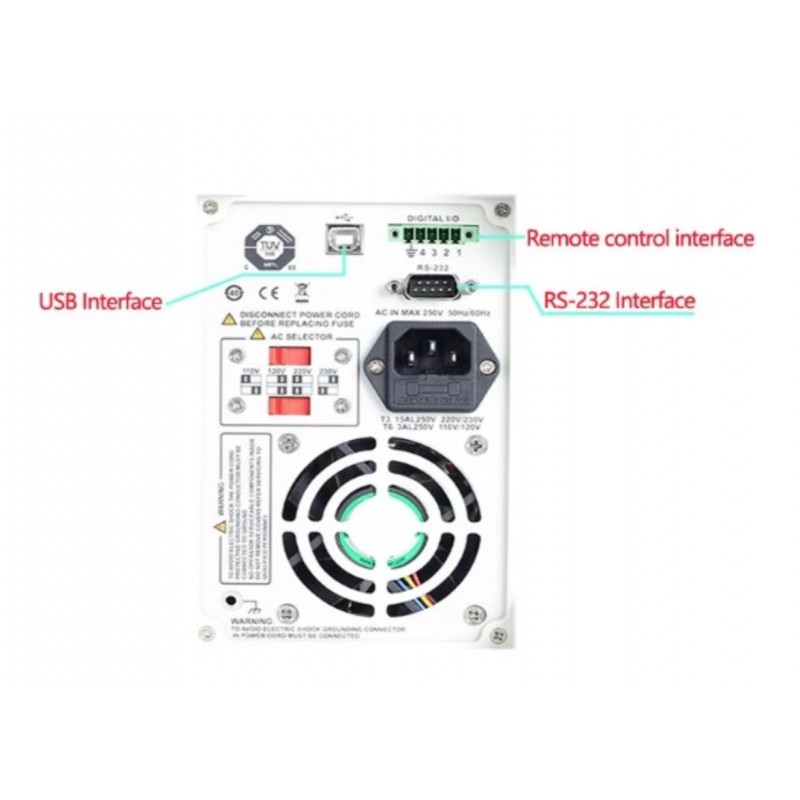

Zdroj má programovatelné parametry. Má 5 pamětí na jednoduché uložení a vyvolání nastavených režimů, a zámek tlačítek pro zabránění nechtěné změny parametrů. Na zadní straně skříně zdroje jsou konektory USB-Device a RS232 a rozhraní DIGITAL I/O pro dálkové ovládání zdroje. Pomocí dodaného softwaru je možné v reálném čase na připojeném PC zaznamenávat a zobrazovat v tabulce Excel, nebo v grafu, odběrové nebo nabíjecí charakteristiky připojené zátěže a na základě komunikačních příkazů SCPI může komunikovat s počítačem. Pravidelné kalibrace je možné provádět softverově.

Zdroj obsahuje teplotně řízený ventilátor, dlouhodobé teplotní přetížení transformátoru laboratorního zdroje hlídají čidla, které při dosažení mezní hodnoty zdroj vypnou a po ochlazení opět zapnou.


Parametry produktu:
- jemné softverové nastavení napětí a proudu na výstupu
- tři čtyřmístné displeje pro okamžitou kontrolu napětí, proudu a výkonu
- nastavení napětí 0 až 32V s rozlišením 10mV
- nastavení proudu 0 až 6A s rozlišením 1mA
- práce zdroje v režimu konstantní napětí (CV) nebo konstantní proud (CC)
- přepěťová ochrana (OVP), nadproudová ochrana (OCP), teplotní ochrana (OTP)
- kanál pro nabíjení např. mobilního telefonu na konektoru USB na předním panelu
- rozhraní USB-Device, RS232, DIGITAL I/O na zadním panelu
- zabudovaný bzučák pro indikaci změny stavů
- uzamykání tlačítek pro zabránění nechtěné změny parametrů
- teplotně řízený inteligentní chladící ventilátor
- odpojení od napájení při teplotním přetížení transformátoru
- na zadní straně volič vstupního napětí 110V/120V/220V/230V (AC 50/60Hz)


Technické parametry:
- jmenovité výstupní napětí2: 0 až 32V
- jmenovitý výstupní proud: 0 až 6A
- celkový jmenovitý výstupní výkon: cca 192W
- rozlišení nastavení napětí/proudů: 10mV/1mA
- přesnost nastavení napětí v režimu (CV): ≤ (0,01% měřené hodnoty +3mV)
- přesnost nastavení proudu v režimu (CC): ≤ (0,1% měřené hodnoty +3mA)
- hluk a šum (5Hz až 20MHz) na hlavním výstupu: ≤2mV RMS / ≤3mA RMS
- jmenovité napětí/proudová ochrana na výstupu USB: 5V ± 5%/3A
- teplotní koeficient napětí//proud: ≤ 300ppm/°C // ≤ 300ppm/°C
- jmenovité napájecí napětí: AC 110V/120V/220V/230V / (50/60Hz)
- jištění (při napájení 110/120V/AC): trubičkovou pojistkou typu: T6,3AL/250V (20x5mm)
- jištění (při napájení 220/230/AC): trubičkovou pojistkou typu: T3,13AL/250V (20x5mm)
- rozměry (šířka x výška x hloubka): 136 x 194 x 327mm
- hmotnost: cca 7,5 kg

Rozsah dodávky:
- laboratorní zdroj UDP1306C: 1ks
- napájecí kabel: 1 ks
- kabel interface USB-A – USB-B (UT-D14): 1 ks
- sada připojovacích kabelů s krokodýlky: 1 sada
- náhradní pojistky: 1ks
- návod k použití: 1ks
- na objednávku komunikační kabel RS232: 1 ks
