GW Instek GPT 15003 - AC bezpečnostní analyzátor

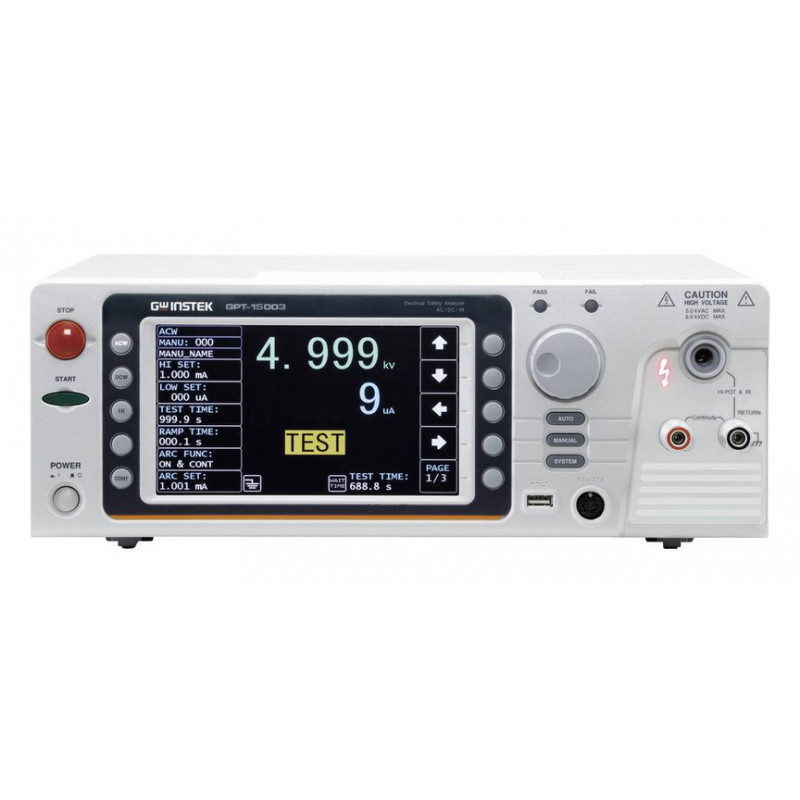

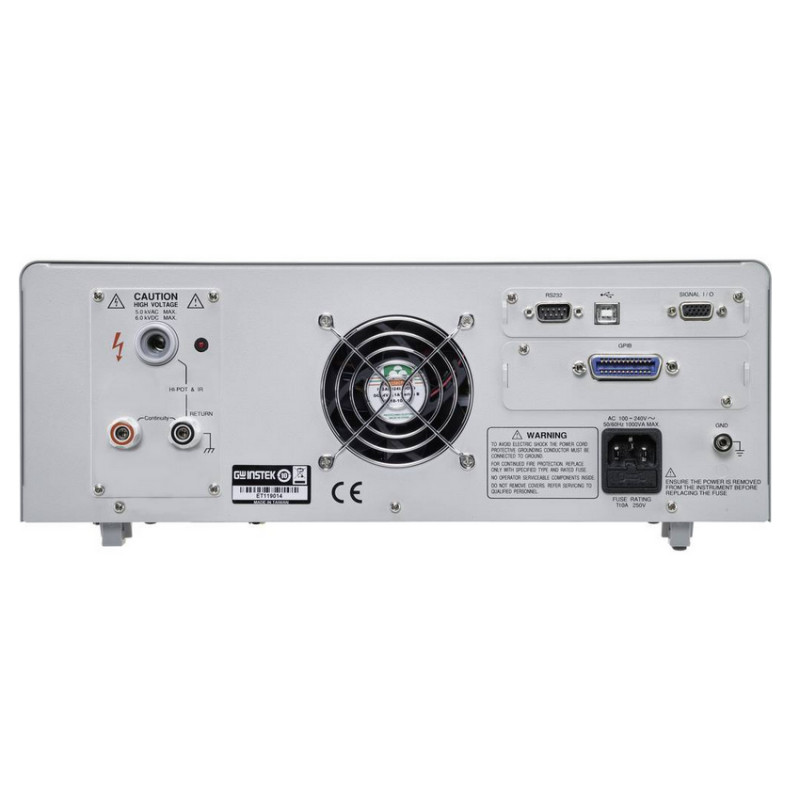

AC bezpečnostní analyzátor GW Instek GPT 15003

GW Instek představuje model pro vlajkovou loď bezpečnostního analyzátoru - série GPT-15000, která jako první bezpečnostní analyzátor světa splňuje IEC 61010-2-034 (požadavky na elektrické měřicí, ovládací, regulační a laboratorní přístroje - zvláštní požadavky na měřicí přístroje pro izolační odpor a zkušební přístroje pro elektrickou pevnost), které jsou povinné: Aby bylo zajištěno, že uživatelé při používání zařízení obdrží potřebnou ochranu a varování, musí být splněny požadavky na softwarová a hardwarová rozhraní pro vývoj vysokonapěťových a izolačních přístrojů a přístrojů pro měření izolačního odporu.

Specifikace:

• Rozsah výstupního napětí: 0.050 kV až 5000 kV
• Přesnost výstupního napětí: +- 1% + 5 V.
• Rozsah měření 1 μA - 100 mA
• Rozsah měření přesnosti: +- 1.5 % + 30 μA
• Stejnosměrný proud, střídavý proud, izolační odpor, Ground Bond

Přístroj lze ovládat vzdáleně (kabel pro vzdálené ovládání je součástí dodávky).

Vlastnosti

• Zkušební kapacita 500 VA AC (zkratový proud 200 mA)
• Odpovídá IEC 61010-2-034
• 7" TFT LCD
• Manuální / automatický režim
• Měření proudu RMS
• Sepnutí při průchodu nulou
• Nastavitelná náběhová doba
• Kapacitní testovací funkce pro zatížení až 47 μF
• Funkce statistiky a analýzy
• Funkce Sweep pro analýzu charakteristiky DUT
• Komfortní automatický režim snadné odečítání výsledků a hodnocení
• Splňuje konstrukční požadavky normy IEC 61010-2-034
• Vysoká přesnost testování a vysoké rozlišení
• Flexibilní doplňkový zkušební mechanismus
• Statistika a analýza
• Automatické sweep a tabulkové testování
• Úplné rozhraní pro vyhledávání údajů z testů
• Rozsah výstupního napětí: 0.050 kV až 5000 kV
• Přesnost výstupního napětí: +- 1% + 5 V.
• Rozsah měření 1 μA - 100 mA
• Rozsah měření přesnosti: +- 1.5 % + 30 μA
• Stejnosměrný proud

Rozsah dodávky:

• 1× Přístroj GPT-15003 – Hlavní jednotka testeru elektrické bezpečnosti (AC/DC síly, izolační odpor, kontinuita)
• 1× Napájecí kabel (Mains cable / Power cord)
• 1× Bezpečnostní klíč Interlock (Interlock key) – pro aktivaci testovacího okruhu
• 1× Kabel pro dálkové ovládání GHT-119 (Remote terminal cable)
• 1× Sada testovacích vodičů GHT-115 (Test lead set)
• 1× Kalibrační certifikát (CTC – Calibration Traceable Certificate) viz obrázky přístroje
• 1× Příručka pro rychlý start (Quick Start Guide)
• 1× CD-ROM / Dokumentace (obsahuje kompletní uživatelský manuál)
