Domů > >>ZEROLINE 60 - měřič impedance smyčky
  • Doprava zdarma

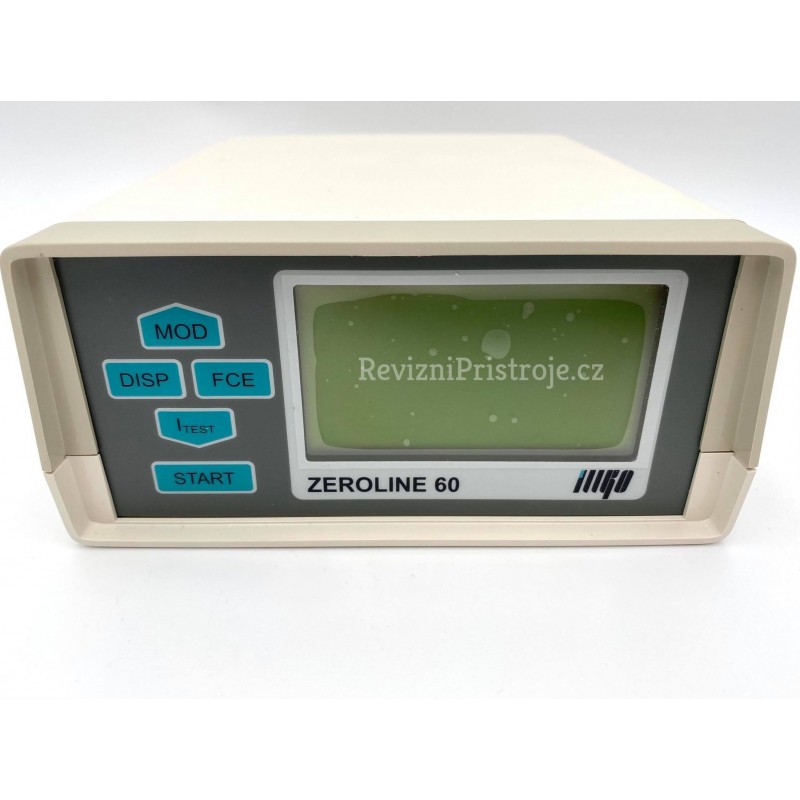

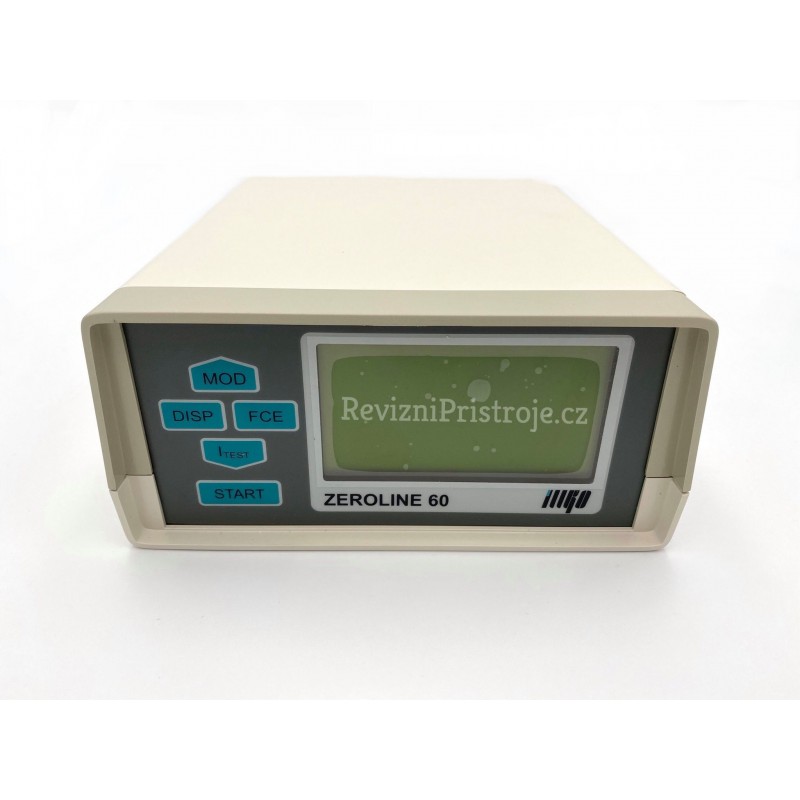

ILLKO ZEROLINE 60 - měřič impedance smyčky Zobrazit větší
Předchozí Další

ZEROLINE 60 - měřič impedance smyčky

ZeroLine60

ILLKO

Ceníková cena: 29 500,00 Kč bez DPH 35 695,00 Kč s DPH

Vaše cena: 28 025,00 Kč bez DPH

33 910,25 Kčs DPH

Skladem do 3-4 dnů

ZEROLINE 60 - přesný digitální měřič impedance smyčky a sítě, rozlišení 0,001 Ω

  • skutečná impedance sítě a smyčky v sítích 230 v a 400 V
  • rozlišení 0,001Ω
  • zkratový proud do 23 kA
  • možnost měřit impedanci bez vybavení proudového chrániče
  • měření napětí do 440 V

Více informací

ZEROLINE 60 - velmi přesný přístroj pro měření impedance smyčky

Přístrojem lze měřit:

  • Skutečnou impedanci smyčky s rozlišením 0,001 Ω
  • Skutečnou impedanci sítě s rozlišením 0,001 Ω
  • Impedanci smyčky za proudovým chráničem bez jeho vybavení
  • 1,5 násobek impedance
  • Maximální hodnotu impedance, která může nastat při započítání pracovní chyby měření
  • Zkratový proud
  • Zemní odpor náhradní metodou
  • Síťové napětí
  • Kmitočet sítě

Další vlastnosti:

  • Automatická kontrola nebezpečného dotykového napětí na ochranném vodiči
  • Automatická kontrola správnosti připojení měřicích vodičů ke kontrolované síti
  • Automatická záměna L a N při měření
  • Možnost nastavení velikosti a polarity měřicího proudu

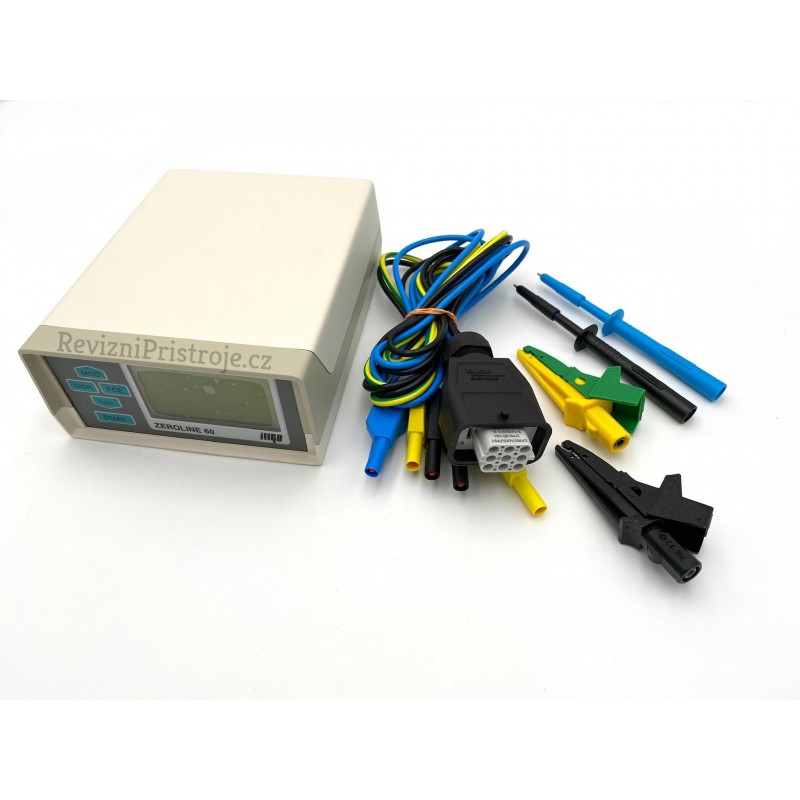

Rozsah dodávky:

  • Přístroj ZEROLINE 60
  • Měřicí kabel šestižilový
  • Krokosvorka černá
  • Krokosvorka žlutozelená
  • Měřicí hrot černý
  • Měřicí hrot modrý
  • Řemen pro zavěšení na krk
  • Kalibrační list
  • Záruční list
  • Návod k používání


Skutečná impedance smyčky
 Rozsah měření  0,000 ÷ 1,500 Ω (měřicí proud = 30 A)
 0,000 ÷ 3,000 Ω (měřicí proud = 20 A)
 0,000 ÷ 5,000 Ω (měřicí proud = 10 A)
 Jmenovitý rozsah dle ČSN EN 61557  0,038 ÷ 1,500 Ω (měřicí proud = 30 A)
 0,040 ÷ 3,000 Ω (měřicí proud = 20 A)
 0,060 ÷ 5,000 Ω (měřicí proud = 10 A)
 Rozlišovací schopnost  0,001 Ω
 Základní chyba měření  ± (2% z MH + 8 D)* (měřicí proud = 30 A)
 ± (3% z MH + 8 D)* (měřicí proud = 20 A)
 ± (3% z MH + 10 D)*(měřicí proud = 10 A)
 Pracovní chyba měření  ± (3% z MH + 10 D)* (měřicí proud = 30 A)
 ± (4% z MH + 10 D)* (měřicí proud = 20 A)
 ± (4% z MH + 15 D)* (měřicí proud = 10 A)
 Měřicí proud (při napětí 230 V)  nastavitelný: 10 A, 20 A, 30 A


Impedance smyčky (rychlé měření)

 Rozsah měření  0,00 ÷ 20,00 Ω
 Jmenovitý rozsah dle ČSN EN 61557  0,20 ÷ 20,00 Ω
 Rozlišovací schopnost  0,01 Ω
 Základní chyba měření  ± (3% z MH + 5 D)*
 Pracovní chyba měření  ± (4% z MH + 5 D)*
 Měřicí proud (při napětí 230 V)  10 A


Impedance smyčky bez vybavení proudového chrániče

 Rozsah měření  0,00 ÷ 20,00 Ω
 Jmenovitý rozsah dle ČSN EN 61557  0,42 ÷ 20,00 Ω
 Rozlišovací schopnost  0,01 Ω
 Základní chyba měření  ± (5% z MH + 8 D)*
 Pracovní chyba měření  ± (6% z MH + 10 D)*
 Měřicí proud (při napětí 230 V)  10 A


Skutečná impedance sítě

 Rozsah měření  0,000 ÷ 5,000 Ω
 Jmenovitý rozsah dle ČSN EN 61557  0,057 ÷ 5,000 Ω
 Rozlišovací schopnost  0,001 Ω
 Základní chyba měření  ± (2,5% z MH + 10 D)*
 Pracovní chyba měření  ± (3,5% z MH + 15 D)*
 Měřicí proud (při napětí 230 V / 400 V)  10 A / 18 A


Impedance sítě (rychlé měření)

 Rozsah měření  0,00 ÷ 20,00 Ω
 Jmenovitý rozsah dle ČSN EN 61557  0,20 ÷ 20,00 Ω
 Rozlišovací schopnost  0,01 Ω
 Základní chyba měření  ± (3% z MH + 5 D)*
 Pracovní chyba měření  ± (4% z MH + 5 D)*
 Měřicí proud (při napětí 230 V / 400 V)  10 A / 18 A


Zkratový proud

 Rozsah měření  2,3 A ÷ 23 kA
 Rozlišovací schopnost  0,1 / 1 / 10 A
 Základní chyba měření  ± (zákl. chyba měření impedance + 2 D)*
 Pracovní chyba měření  ± (prac. chyba měření impedance + 2 D)*


Napětí L-PE, L-N, L-L

 Rozsah měření  200 ÷ 440 V
 Rozlišovací schopnost  1 V
 Základní chyba měření  ± (2% z MH + 3 D)*
 Pracovní chyba měření  ± (3% z MH + 5 D)*


Kmitočet

 Rozsah měření  48,00 ÷ 52,00 Hz
 Rozlišovací schopnost  0,01 Hz
 Základní chyba měření  ± (2% z MH + 10 D)*
 Pracovní chyba měření  ± (3% z MH + 10 D)*


Všeobecně

 Napájení  200 ÷ 440 V / 50 Hz
 Třída ochrany  II (dvojitá izolace)
 Kategorie přepětí  CAT III / 300 V
 Stupeň znečištění  2
 Krytí  IP 40
 Rozměry  150 x 190 x 70 mm
 Hmotnost  asi 1,6 kg

* MH značí měřenou hodnotu, D značí digit

MI3122_Zeroline60

Ke stažení (172.02k)

ZEROLINE 60

Ke stažení (38.68k)
