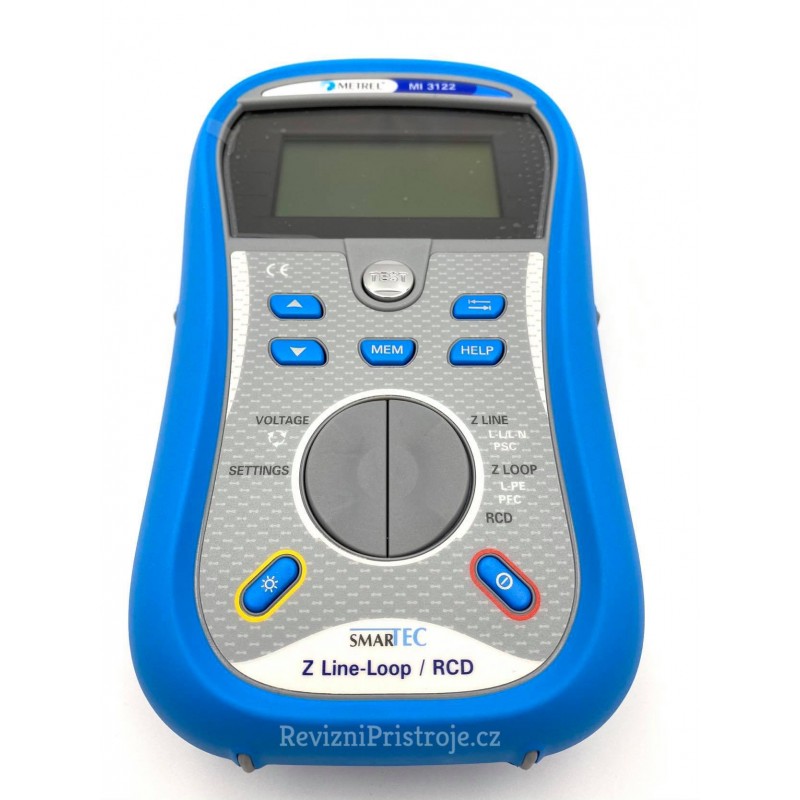

MI 3122 Smartec ZL-L/RCD - měřič impedance smyčky

METREL

Vaše cena: 10 916,00 Kč bez DPH

13 099,20 Kčs DPH

Skladem

Metrel MI 3122 Smartec ZL-L/RCD - měřič skutečné impedance smyčky / sítě, měření proudových chráničů


tester proudových chráničů (RCD), impedance smyčky (ZLOOP), a impedance sítě (ZLINE)

Více informací

Metrel MI 3122 SMARTEC Z Line-Loop / RCD - měřič skutečné impedance smyčky / sítě, měření proudových chráničů

Funkce a vlastnosti přístroje:

Měření skutečné impedance smyčky/sítě a zkratového proudu
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i  zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez jeho vybavení.
V paměti je uložená rozsáhlá tabulka pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.

Měření proudových chráničů

Lze měřit proudové chrániče typu AC a A standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.

Sled fází, napětí, kmitočet
Přístroj indikuje sled fází, měří skutečnou efektivní hodnotu napětí a kmitočet.

Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.

Ukládání výsledků do paměti a přenos do PC
Do paměti přístroje lze uložit až 1700 měření a později je vyvolat na displeji nebo přenést do PC pomocí software EuroLink Pro (volitelné příslušenství), který je v češtině.

Další vlastnosti:
- Port RS 232 i USB pro připojení k PC.
- Grafický displej rozlišením 128x64 bodů.
- Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.
- Přístroj má české menu.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Velmi malé rozměry a hmotnost jen 1,2 kg včetně napájecích článků.
- Rozsáhlé příslušenství je součástí dodávky.

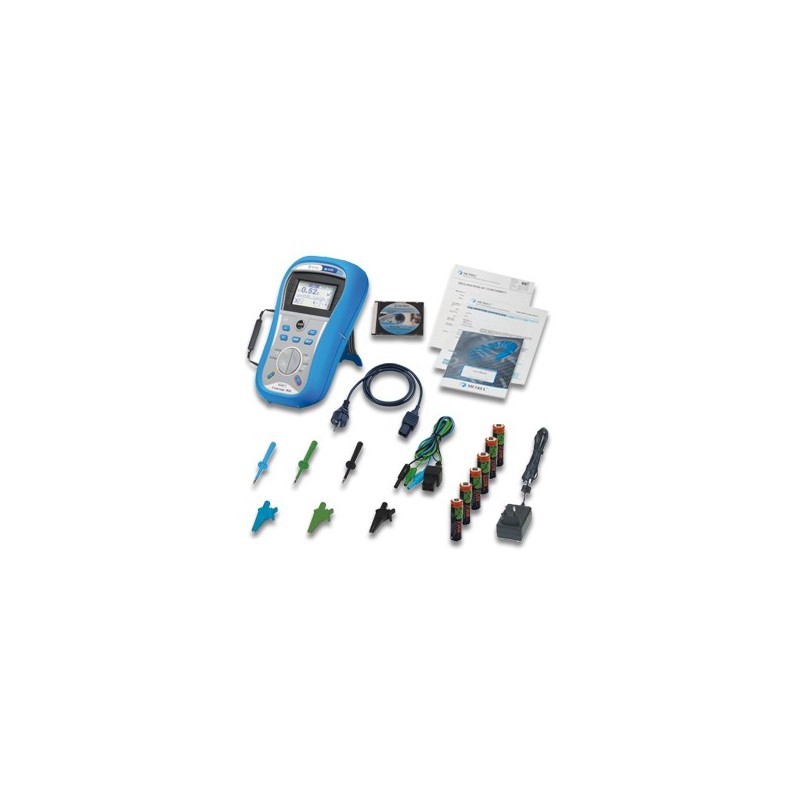

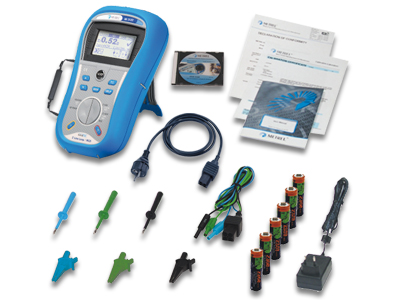

Rozsah dodávky:

  • Přístroj Smartec Z Line - Loop / RCD
  • Pružný řemínek na ruku
  • Schuko plug-in testovací kabel
  • Měřicí vodič, 3 x 1,5 m
  • Měřicí hrot, 3 ks (modrý, černý, zelený)
  • Krokosvorka, 3 ks (modrá, černá, zelená)
  • Napájecí adaptér
  • 6ks NiMH akumulátory, typ AA
  • Návod k používání v češtine
  • Stručný návod k používání v češtine
  • CD Metrel s anglickou dokumentací k přístroji
  • Kalibrační list
  • Záručný list
  • Kartónový obal




Proudové chrániče - obecné údaje

 Jmenovitý proud [mA]  10; 30; 100; 300; 600; 1000 (fáze 0° nebo 180°)
 Typ proud. chrániče  AC, A, standardní a selektivní
 Rozsah napětí  50 V ÷ 264 V ( 45 Hz ÷ 65 Hz)


Proudové chrániče - dotykové napětí bez vybavení chrániče

 Rozsah [V]  0,0 ÷ 99,9
 Chyba měření  (- 0 / +15 % z MH ± 10 D    (0 ÷ 19,9 V)
 (- 0 / +15 % z MH               (20,0 ÷ 99,9 V)
 Měřicí proud   < 0,5 IΔN


Proudové chrániče - vypínací čas

 Rozsah [ms]  0 ÷ 40,     0 ÷ 1999 dle typu měření
 Chyba měření  ± 1 ms ...(0 ÷ 40 ms)
 ± 3 ms ...(0 ÷ 1999 ms)


Proudové chrániče standardní - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

 Rozsah IΔ  0,2 IΔN÷ (1,1 až 2,2 IΔN) - dle typu a IΔN proud. chrániče
 Chyba měření IΔ  ± 0,1 IΔN
 Rozsah tΔ [ms] při IΔ  0 ÷ 300
 Chyba měření tΔ [ms]  ± 3
 Rozsah Ud [V] při IΔ  0,0 ÷ 99,9
 Chyba měření Ud [V] při IΔ  (- 0 / +15 % z MH ± 10 D    (0 ÷ 19,9 V)
 (- 0 / +15 % z MH               (20,0 ÷ 99,9 V)


Skutečná impedance poruchové smyčky a zkratový proud

 Rozsah [Ω]  0,00 ÷ 9,99    10,0 ÷ 99,9   100 ÷ 999   1,00k ÷ 9,99k
 Chyba měření Z  ± (5% z MH + 5 D)* až ± 10% z MH
 Rozsah zkrat. proudu  0,00 A ÷ 23,0 kA
 Rozsah napětí/kmitočtu  30 ÷ 500 V / 45÷ 65 Hz

Měřicí proud 6,5 A / 10 ms (při 230 V)

Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče

 Rozsah [Ω]  0,00 ÷ 9,99    10,0 ÷ 99,9   100 ÷ 999   1,00k ÷ 9,99k
 Chyba měření Z  ± (5% z MH + 10 D)* až ± 10% z MH
 Rozsah zkrat. proudu  0,00 A ÷ 23,0 kA
 Rozsah napětí/kmitočtu  30 ÷ 500 V / 45÷ 65 Hz


Skutečná impedance sítě a zkratový proud

 Rozsah [Ω]  0 ÷ 9,99     10,0 ÷ 99,9     100 ÷ 999    1,00k ÷ 9,99k
 Rozlišení [Ω]  0,01           0,1                 1                 10
 Chyba měření Z  ± (5% z MH + 5 D)* až 10% z MH
 Rozsah zkrat. proudu  0,00 A ÷ 199 kA
 Rozsah napětí/kmitočtu  30 ÷ 500 V / 45÷ 65 Hz

Měřicí proud 6,5 A / 10 ms (při 230 V)

Sled fází

 Zobrazený výsledek  1.2.3 nebo 3.2.1.
 Rozsah napětí/kmitočtu  100 ÷ 550 V / 15 ÷ 500 Hz


Napětí a kmitočet

 Rozsah, chyba měření  0 ÷ 550 V      ± (2% z MH + 2 D)*
 Rozsah, chyba měření  15,0 ÷ 499,9 Hz      ± (0,2% z MH + 1 D)*

* MH značí měřenou hodnotu, D značí digit

Všeobecně:

 Napájení  6 x alkalická baterie nebo NiCd/NiMH akumulátor,
 rozměr AA (IEC LR6)
 Displej  maticový LCD 128 x 64 bodů
 s možností podsvětlení
 Paměť  až 1600 měření
 Připojení k PC  RS 232 a USB
 Aut. vypínání  ano
 Třída ochrany  II (dvojitá izolace)
 Přepěťová kategorie  CAT III / 600 V, CAT IV / 300 V
 Krytí  IP 40
 Rozměry  140 x 80 x 230 mm
Hmotnost (bez baterií)  1,00 kg

tester RCD, ZLOOP, ZLINE
