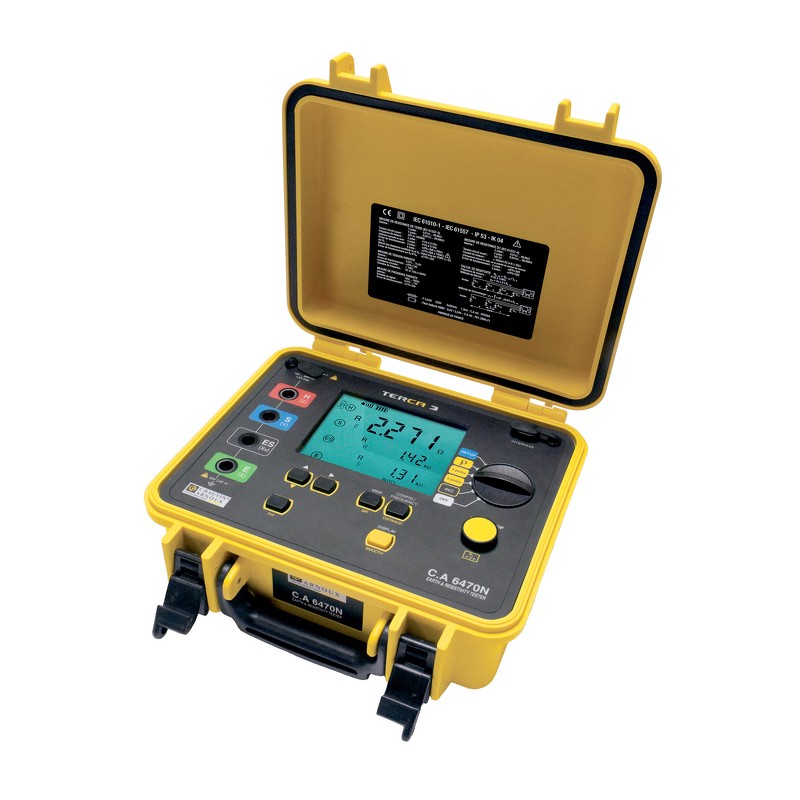

C.A 6470N - měřič zemních odporů

Chauvin Arnoux CA6470N

Digitální měřicí přístroj zemního odporu, specifického odporu půdy a propojení pomocí 4, 3 a 2vodičovej metody

Digitální měřicí přístroj zemního odporu, specifického odporu půdy a propojení pomocí 4, 3 a 2vodičovej metody. Měření odporu v rozsahu 0 ... 99,9 kOhm. Měřicí napětí 16 nebo 32 V. Trvalé měření napětí v rozsahu 0,10 ... 65,0 V.

• Měření specifického odporu půdy Wennerovou a Schlumbergerovou metodou, automatický výpočet specifického odporu ρ
• Měřicí kmitočet v rozsahu 41...512 Hz
• Měřicí napětí 16 nebo 32 V
• Trvalé měření napětí v obvodu v rozsahu 0,10...65,0 V
• Vhodné i pro měření v obvodech s parazitním napětím
• Měření zemního odporu v rozsahu 0,1...99,9 kΩ v pěti automatizovaných rozsazích
• Paměť pro 512 naměřených hodnot (64 kB)
• Robustní nárazuvzdorné pouzdro s IP53 vhodné pro použití v těžkých podmínkách
• Rychlá, přesná a spolehlivá diagnostika
• Velký a přehledný grafický 3řádkový displej s podsvětlením
• Automatický nebo manuální provoz
• Nastavitelné hodnoty ALARM
• Indikace chybových hlášení na displeji
• Široký výběr souprav pro měření uzemnění

• Vhodné i pro měření za přítomnosti parazitních napětí, tellurických proudů a velkých přechodových odporů sond
• Automatická kontrola výsledku pomocí LED (indikace překročení měřicího rozsahu, chybného pólování sond a rušení)

• Rozlišení 10 mΩ až 100 Ω v zvislosti na rozsahu
• Testovací napětí 16 nebo 32V
• Automatická i manuální volba měřicí frekvence 41 až 513 Hz ve 48 krocích (zobrazení frekvence rušivého signálu)
• Měřicí proud až 250 mA
• Základní přesnost ± (2% + 1 digit)

• Rozlišení 1 mΩ až 10 Ω v zvislosti na rozsahu
• Testovací napětí 16 nebo 32V
• Automatická i manuální volba měřicí frekvence 41 až 513 Hz ve 48 krocích (zobrazení frekvence rušivého signálu)
• Měřicí proud až 250 mA
• Základní přesnost ± (2% + 1 digit)

• Testovací napětí 16 nebo 32V
• Automatická i manuální volba měřicí frekvence 41 až 128 Hz ve 22 krocích (zobrazení frekvence rušivého signálu)

• Měření 0,1 až 65,0 V_AC/DC pro DC a 15 - 440 Hz
• Základní přesnost ± (2% + 1 digit)

• 2P od 0,01 do 99,9 kΩ
• 4P od 0,001 do 99,9 kΩ
• Základní přesnost ± (2% + 3 digity)
• Testovací proud > 200 mA

• Paměť pro ukládání naměřených dat
• Opticky oddělené USB rozhranní pro přenos dat do PC a ovládání přístroje
• SW umožňuje nastavení přístroje a jeho ovládání

• Velký a přehledný 3-řádkový LCD displej s podsvícením
• Napájení z NiMH akumulátoru (kapacita pro cca 1 500 měření dle typu)
• Indikace nízkého stavu baterie
• Krytí IP53
• Rozměry 270 x 250 x 127 mm
• Hmotnost 3,2 kg
• Bezpečnostní kategorie CAT IV (50 V_ef max)
• Záruka 2 roky (na hlavní přístroj)

Rozsah dodávky:

• měřič uzemnění C.A. 6470,
• adaptér pro napájení, a
• uto-adaptér 12 V DC,
• software, kabel pro připojení k PC
• návod k obsluze v českém jazyce

Měřicí metoda	dvouvodičová, třívodičová, čtyřvodičová
Měř. specifického odporu půdy
Zemní odpor	1 mΩ...100 kΩ
Měřicí kmitočet	41 Hz...513 Hz
Měření zemního potenciálu
Měření propojení
Unikající proud
Sloupy VN a VVN
Měření napětí
Podsvětlený displej
Napájení z autozásuvky 12V DC
Paměť
Rozhraní
El. bezpečnost CAT	4
Stupeň krytí IP	53
Poznámka	Výběr ze 48 meřicích kmitočtů.
