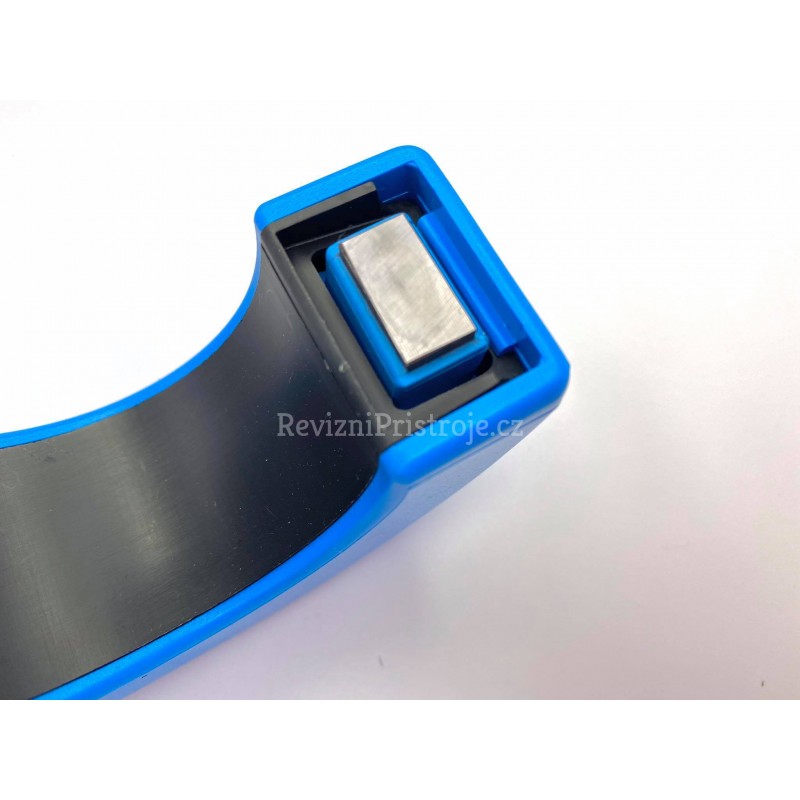

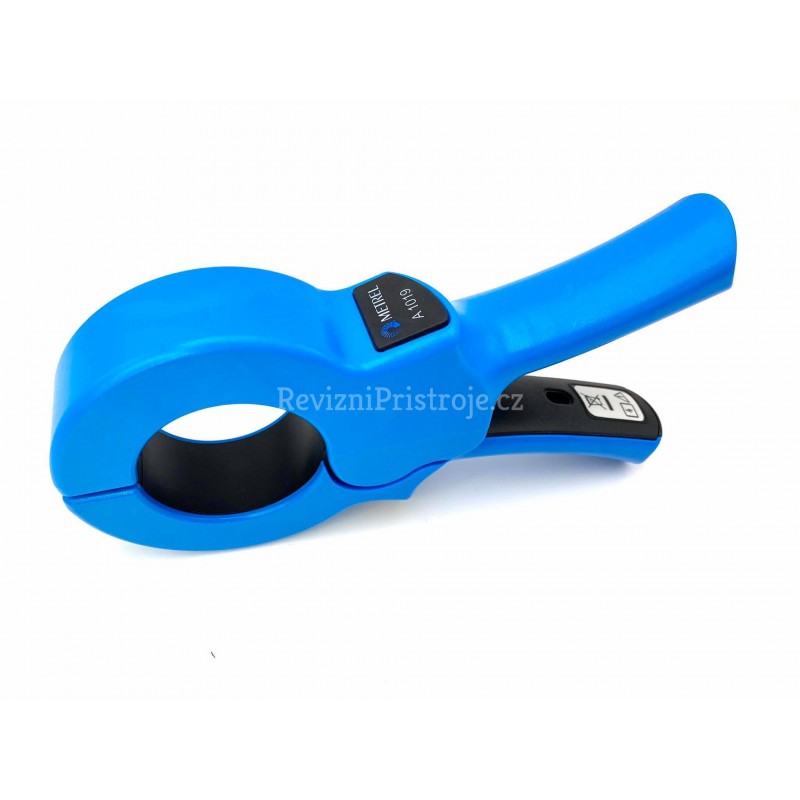

A 1019 - standardní proudové kleště Zobrazit větší
Předchozí Další

Metrel A1019 - standardní proudové kleště

A1019

METREL

Ceníková cena: 5 940,00 Kč bez DPH 7 187,40 Kč s DPH

Vaše cena: 5 750,00 Kč bez DPH

6 957,50 Kčs DPH

Skladem, ihned k odeslání

Metrel A 1019

Current Clamp

  • jmenovitý proud 1000 A,
  • převod 1000:1,
  • výstup 1 mA/A,
  • rozevření kleští  52 mm
  • přepěťová kategorie  CAT III / 600V

Skladem, ihned k odeslání

Více informací

Metrel A 1019 - klešťový přístroj standardní (vysílací)

Proudová svorka 1000 A / 1 A s otvorem čelisti 52 mm pro obecná měření proudu a v kombinaci s A 1018 pro měření odporu země bez přerušení smyčky.

Vysílací kleště A1019 jsou určeny pro měření zemních odporů dvoj-klíšťovou metodou spolu s měřícími kleštěmi A1018. Vhodné k přístrojům Metro Eurotest 61557, Eurotest XA, Eurotest XC 2,5 kV, Eurotest XC ST, Eurotest XE 2,5 kV, Eurotest XE 2,5 kV BT, Eurotest XE BT, LineTracer MI 2093, MI 3123.

A1019 jsou proudové kleště pro všeobecné použití s proudovým výstupem. Mohou být připojeny k jakémukoliv měřicímu přístroji, který má odpovídající proudový vstup.

Vlastní měřicí transformátor je uzavřen v plastovém krytu, výstup je vyveden do bezpečnostních zdířek Ø 4 mm.

Rozsah dodávky:

  • Klešťový přístroj A1019
  • Návod k používání
  • Záruční list na 24 měsíců
  • Kalibrační certifikát


Příslušenství k: Eurotest 61557, Eurotest XA, Eurotest XC 2,5 kV, Eurotest XC ST, Eurotest XE 2,5 kV, Eurotest XE 2,5 kV BT, Eurotest XE BT, LineTracer MI 2093, Smartec Earth/Clamp

Technické parametry:

 Jmenovitý proud  1000 A
 Převod  1000 : 1
 Výstup  1 mA / A
 bezpečnostní zdířky průměr 4 mm
 Jmenovitý zatěžovací odpor RL  1 Ω
 Rozsah měření  0,2 A ÷ 1200 A
 Výstupní proud  0,2 mA ÷ 1,2 A
 Kmitočtový rozsah  40 Hz ÷ 5 kHz
 Zatěžovací impedance  ≤ 10 Ω
 Trvání měření při 1000 A  trvale (pro f < 1 kHz)
 Trvání měření při 1200 A  40 min. měření / 20 min přestávka
 Měřené napětí  max. 600V

  Všeobecně:

 Pracovní teplota  -10 °C ÷ 50 °C
 Rozevření kleští  52 mm
 Max. rozměry měřeného vodiče  kulatý průměr 50 mm
 1 x plochý vodič 50 mm x 5 mm
 4 x plochý vodič x 30 mm x 5 mm
 Přepěťová kategorie  CAT III / 600V
 Třída ochrany  II (dvojitá izolace)
 Stupeň znečištění  2
 Rozměry  220 mm x 120 mm x 48 mm
 Hmotnost  600 g
 Hořlavost plastového pouzdra  UL94 - UV1



 Nejistota měření a nejistota fáze (při RL = 1 Ω):

 Primární proud [A]  0,1 ÷ 10  10  50  200  1000  1200
 Nejistota výstupního proudu [%]  ≤ 2,5  ≤ 2  ≤ 1,5  ≤ 0,9  ≤ 0,7  ≤ 0,7
 Nejistota fáze [°]  nedef.  ≤ 3  ≤ 1,7  ≤ 0,9  ≤ 0,7  ≤ 0,7
 Vliv sousedního vodiče  < 1 mA / A pro f = 50 Hz
 Vliv polohy vodiče  < 0,3 % pro f < 400 Hz
 Vliv zátěže  1 % a 1 ° pro RL = 2 Ω až 10 Ω
 Vliv DC proudového offsetu  < 2,5 % při IDC < 30 A
