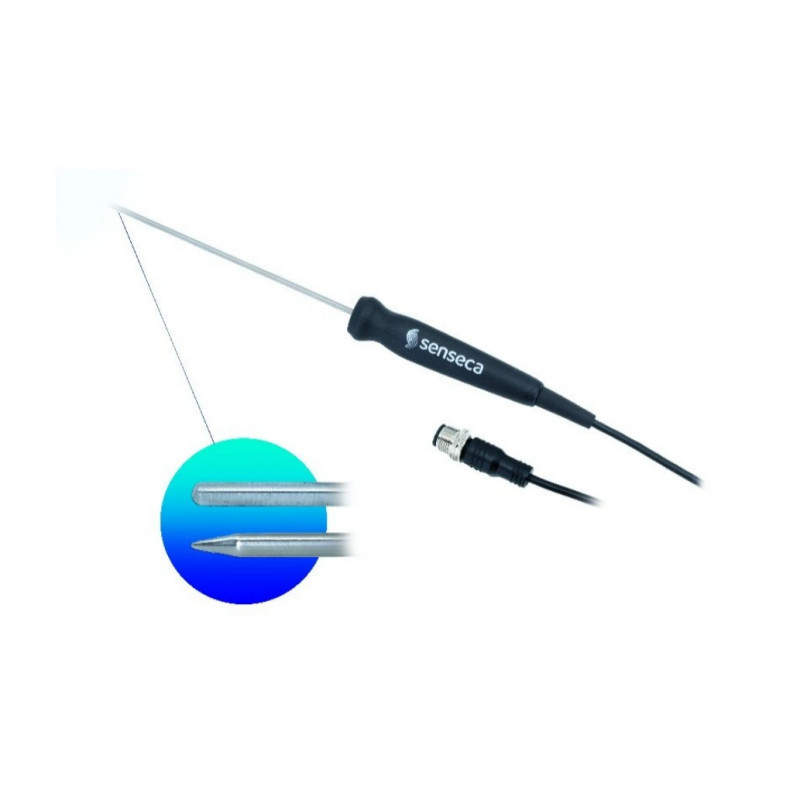

Ponorný snímač teploty Pt100 s velkou rukojetí AX11

• Varianta: 4-vodičový, tenkovrstvý senzor
• Měřicí rozsah: –50 … +250 °C
• Přesnost: třída B (platná –50 … +250 °C)
• Délka snímače: 150 mm
• Průměr snímače: 3 mm
• Kabel a délka: 1 m PVC, –20 … +105 °C
• Připojení: konektor M12, 4pólový (např. PRO 11X)

Obecné informace

AX 111-D, M / AX 115-D, M
Přesné analogové ponorné snímače Pt100, 4-vodič

Hlavní vlastnosti:

• Rukojeť: ergonomická, odolná do 120 °C
• Přesnost: vyměnitelné a přesné senzory
• Rychlost: rychlé měření
• Senzor: platinový Pt100, pro 4-vodičová referenční zařízení (např. PRO 115)
• Robustnost: vhodné pro dlouhodobé profesionální používání
• Čištění: snadné
• Kryt: odolnost proti vodě IP67

Popis

AX 111 jsou přesné snímače teploty se senzory Pt100 vyrobenými tenkovrstvou technologií.
Snímače jsou určeny pro použití v plynech a kapalinách.
Jímka snímačů je vyrobena z nerezové oceli odolné proti korozi, vhodná i pro trvalý kontakt s potravinami.
Volitelně jsou k dispozici i provedení s ohybnou jímkou (senzor chráněný minerální izolací).Kabel snímačů může být vybaven:

• konektorem M12,
• konektorem Mini-DIN,
• nebo s volnými konci vodičů.

V kombinaci s doporučenými Pt100 teploměry (např. PRO 111 a PRO 115) je možné tyto měřicí sestavy kalibrovat podle ISO/IEC 17025 a dodat s kalibračními certifikáty ISO 9001 nebo DAkkS/Accredia.

Technické údaje

Senzor

• AX 111-xx: Pt100, tenkovrstvý
• AX 115-xx: Pt100, drátově vinutý

Konstrukce

• AX 11x-D3 / -DH3: pevná jímka Ø 3 mm
• AX 11x-M3: částečně ohybná jímka s minerální izolací Ø 3 mm

Přesnost

• Třídy podle DIN: B, A, AA, 1/10 B
• Poznámka: daná třída přesnosti platí pouze v uvedeném teplotním rozsahu

Měřicí rozsah a varianty

Typ	Rozsah	Třída	Technologie	Jímka
AX 111-D3	–50 … +250 °C	B/A/AA	tenkovrstvý	pevná
AX 115-D3	–50 … +250 °C	1/10 B	drátově vinutý	pevná
AX 111-DH3	–50 … +400 °C	B	tenkovrstvý	pevná
AX 115-DH3	–100 … +400 °C	A	drátově vinutý	pevná
AX 111-M3	–200 … +600 °C	B	tenkovrstvý	minerálně izolovaná, ohybná
AX 115-M3	–50 … +250 °C	1/10 B	drátově vinutý	minerálně izolovaná, ohybná

Doba odezvy (T90)

• D3: voda 0,4 m/s < 2 s, vzduch 2 m/s cca 40 s
• DH3: voda 0,4 m/s < 10 s, vzduch 2 m/s cca 40 s
• M3: voda 0,4 m/s < 5 s, vzduch 2 m/s cca 60 s

Výstup

• Pt100, 4-vodič

Elektrické připojení

• 4pólový konektor M12, samec, kódování A
• 4pólový konektor Mini-DIN (pro GMH 37xx)
• Volné konce vodičů

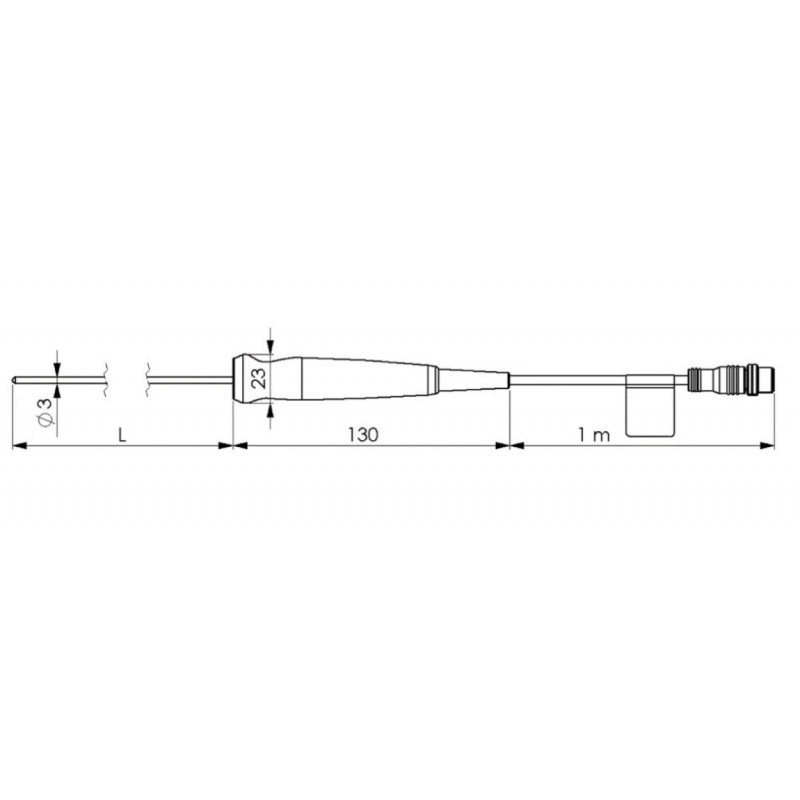

Rozměry

• Jímka snímače: Ø 3 mm, délka 150 / 300 mm (jiné na dotaz)
• Kabel: Ø 4 mm, délka 1, 2 nebo 5 m

Hmotnost

• cca 110 g s kabelem 1 m

Materiály

• Jímka: nerezová ocel AISI 316
• Rukojeť: polyamid PA6-GF30, max. 120 °C, volitelně –WD: vodotěsně zatavená pro trvalý kontakt s vodou (jen PVC kabel)
• Kabel: izolace PVC (trvale do +80 °C, krátkodobě do +105 °C)

Stupeň krytí

• IP67, při volbě –WD vhodné pro trvalý kontakt s vodou

Aplikace

• Ponorný a zapichovací

Poznámky

• Minerálně izolované snímače: jímka vyplněna keramickým práškem pro vyšší teplotní odolnost a ohybnost (kromě prvních 4 cm od hrotu)
• Třídy přesnosti platinových odporů podle IEC 751 a EN 60751
• Maximální odchylka platí pouze v určeném teplotním rozsahu
• Mimo tento rozsah lze očekávat vyšší odchylky
• Stárnutí a vibrace mohou způsobit drift a snížit přesnost
• Konečný měřicí rozsah závisí na konstrukci jímky (minerální izolace nebo ne) a typu senzoru (vinutý drát / tenkovrstvý)
• Varování: rozsah snímače nesmí být nikdy překročen, jinak hrozí poškození senzoru nebo snížení přesnosti
