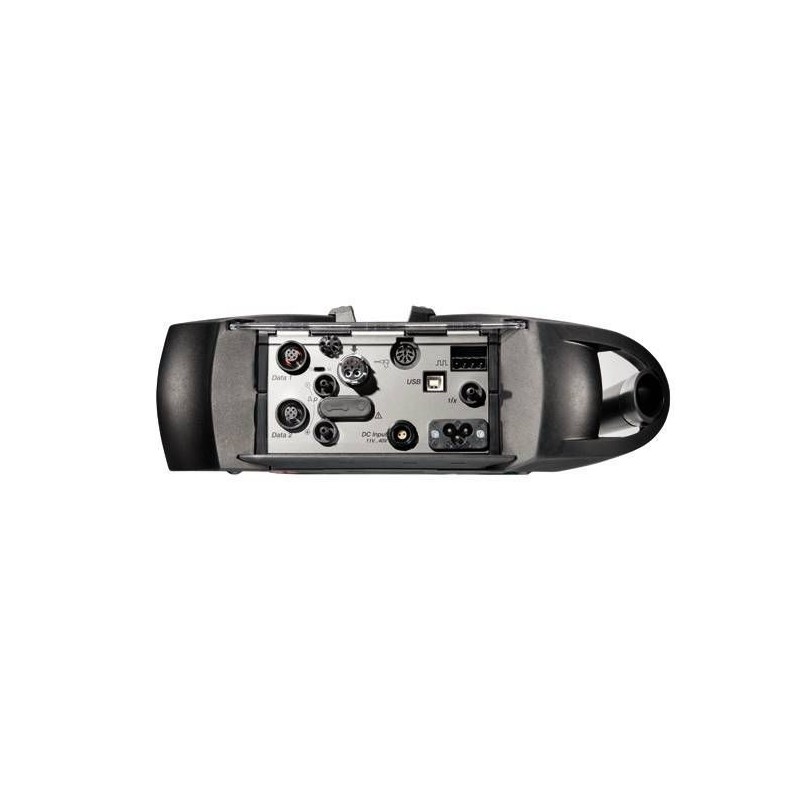

Testo 350 - Analyzační box pro systém analýzy spalin

0632 3510

TESTO AG

Vaše cena: 35 390,00 Kč bez DPH

42 468,00 Kčs DPH

Skladem do 14 dnů

Testo 350 - Analyzační box pro systém analýzy spalin

Analysis Box for exhaust gas analysis systems

Analyzátor spalin testo 350 splňuje nejvyšší nároky v průmyslovém měření emisí: v praxi přesvědčí snadná manipulaci, precizní měřicí technika a robustní provedení.  Analyzační box může být osazen až šesti senzory.

Více informací

Testo 350 - Analyzační box pro systém analýzy spalin

Optimální k profesionální analýze emisí a průmyslovému měření emisí průmyslových motorů, hořáků, plynových turbín a při tepelných procesech: Analyzátor emisí testo
350 plní různé měřicí a analyzační úkoly, dlouhodobě přesvědčuje svým průmyslovým designem, je vhodný i k celkové evidenci dat.


Analyzátor emisí testo 350 tvoří dvě jednotky

  • Měření emisí řiďte řídící jednotkou testo 350 (zvláštní výrobek) s přehledným grafickým displejem. Ovládání je zcela jednoduché: V menu jsou k výběru aplikace hořák, plynová turbína, motory a aplikace definované uživatelem. V případě prostorového oddělení zdroje emisí a stanoviště můžete kromě toho analyzátor řídit dálkově - řídicí jednotkou, doporučujeme především při měření emisí u velkých zařízení.

  • Analyzátor Testo 350 potřebujete k měření emisí, protože obsahuje kompletní senzoriku a elektroniku. Analyzátor Testo 350 standardně disponuje jedním O2senzorem, ale k uvedení do provozu je nutné připojit minimálně ještě jeden další senzor (s maximálně 6 provozuschopnými senzory). U připojení optimálních senzorů můžete volit mezi senzory plynu pro CO, CO2, NO, NO2, SO2, H2S nebo CxHy.

    Rozšíření měřicího rozsahu umožňuje neomezené měření i při vysokých koncentracích plynu. K ochraně senzoriky se při neočekávaně vysokých koncentrací plynu automaticky aktivuje rozšíření měřicího rozsahu (zředění). Měřicí rozsah vybraného senzoru je možné rozšířit o jeden definovaný faktor. Servisní otvor na spodní části přístroje umožňuje rychlý přístup ke všem důležitým servisním a použitým dílům jako jsou čerpadla a filtry, které tak uživatel může čistit event. měnit. Testo 350 kromě toho disponuje mnoha diagnostickými funkcemi. Hlášení přístroje se generují jako stručné informace a jsou srozumitelná. Nepřetržitě se zobrazuje aktuální stav analyzátoru emisí.


Ovládání analyzátoru testo 350

K okamžitému odeslání měřicího hlášení použijte také naši bezplatnou aplikaci, která z Vašeho chytrého telefonu nebo tabletu (opr.systém Android) dělá zobrazovací jednotku analyzátoru.

Analyzátor můžete řídit řídicí jednotkou, kterou je možné obsluhovat i v přímém připojení k PC / notebooku a softwarem easyEmission (přes USB, Bluetooth® 2.0 nebo CANCase). Po naprogramování můžete analyzátorem samozřejmě provádět měření a ukládat výsledky. Kromě toho je možné zobrazení nebo přenos naměřených dat z analyzátoru k řídicí jednotce nebo softwaru.


Rozsah dodávky

  • Analyzátor testo 350 je osazen O2 včetně senzoru diferenciálního tlaku, vstupu senzoru teploty typ K NiCr-Ni a typ S, Pt10Rh-Pt,
  • připojení Testo Datenbus,
  • dobíjecí baterie,
  • integrovaného senzoru emisí (NTC),
  • vstupu spouštěče,
  • paměti naměřených dat,
  • USB rozhraní a sady popruhů.

Prosím dodržujte: Analyzátor Testo 350 se používá jen s řídicí jednotkou testo 350 nebo softwarem "easyEmission". Tyto výrobky jsou k dostání odděleně.

Typ K (NiCr-Ni)

Měřicí rozsah

-200 do +1370 °C

Přesnost

±0.4 °C (-100 do +200 °C)

±1 °C (-200 do -100.1 °C)

±1 °C (200.1 do +1370 °C)

Rozlišení

0.1 °C (-200 do +1370 °C)

Typ S (Pt10Rh-Pt)

Měřicí rozsah

0 do +1760 °C

Přesnost

±1 °C (0 do +1760 °C)

Rozlišení

0.1 °C (0 do +1760 °C)

Difereční tlak

Měřicí rozsah

-40 do +40 hPa

-200 do +200 hPa

Přesnost

±1.5 % z mv (-40 do -3 hPa)

±1.5 % z mv (+3 do +40 hPa)

±0.03 hPa (-2.99 do +2.99 hPa)

±1.5 % z mv (-200 do -50 hPa)

±1.5 % z mv (+50 do +200 hPa)

±0.5 hPa (-49.9 do +49.9 hPa)

Rozlišení

0.01 hPa (-40 do +40 hPa)

0.1 hPa (-200 do +200 hPa)

Absolutní tlak

Měřicí rozsah

600 do +1150 hPa

Přesnost

±10 hPa

Rozlišení

1 hPa

volitelný v případě senzoru IR

Měření O2

Měřicí rozsah

0 do +25 vol.%

Přesnost

±0.8% z k.h. (0 do +25 vol.%)

Rozlišení

0.01 vol.% (0 do +25 vol.%)

Doba odezvy

20 s (t95)

Měření CO (H2 kompenzace)

Měřicí rozsah

0 do +10000 ppm

Přesnost

±5 % z mv (+200 do +2000 ppm)

±10 % z mv (+2001 do +10000 ppm)

±10 ppm (0 do +199 ppm)

Rozlišení

1 ppm (0 do +10000 ppm)

Doba odezvy

40 s

Zobrazení H₂ pouze jako indikátor

Měření CO low (H2 kompenzace)

Měřicí rozsah

0 do 500 ppm

Přesnost

±5 % z mv (+40 do +500 ppm)

±2 ppm (0 do +39.9 ppm)

Rozlišení

0.1 ppm (0 do +500 ppm)

Doba odezvy

40 s

Zobrazení H₂ pouze jako indikátor

NO měření

Měřicí rozsah

0 do +4000 ppm

Přesnost

±5 % z mv (+100 do +1999 ppm)

±10 % z mv (+2000 do +4000 ppm)

±5 ppm (0 do +99 ppm)

Rozlišení

1 ppm (0 do +4000 ppm)

Doba odezvy

30 s

NO low měření

Měřicí rozsah

0 do +300 ppm

Přesnost

±5 % z mv (+40 do +300 ppm)

±2 ppm (0 do +39.9 ppm)

Rozlišení

±0.1 ppm (0 do +300 ppm)

Doba odezvy

30 s

NO2 měření

Měřicí rozsah

0 do +500 ppm

Přesnost

±5 % z mv (+100 do +500 ppm)

±5 ppm (0 do +99.9 ppm)

Rozlišení

0.1 ppm (0 do +500 ppm)

Doba odezvy

40 s

SO2 měření

Měřicí rozsah

0 do +5000 ppm

Přesnost

±5 % z mv (+100 do +2000 ppm)

±10 % z mv (+2001 do +5000 ppm)

±5 ppm (0 do +99 ppm)

Rozlišení

1 ppm (0 do +5000 ppm)

Doba odezvy

30 s

Určení stupně účinnosti (Eta)

Měřicí rozsah

0 do +120 %

Přesnost

0.1 % (0 do +120 %)

Spalinové ztráty

Měřicí rozsah

0 do +99.9 %

Rozlišení

0.1 % (0 do +99.9 %)

Kalkulace rosného bodu spalin

Měřicí rozsah

0 do +99.9 °Ctd

Přesnost

0.1 °Ctd (0 do +99.9 °Ctd)

C02 měření ( vypočítáno z 02)

Měřicí rozsah

0 do CO₂ max

Přesnost

Vypočteno z O₂ ±0.2 vol.%

Rozlišení

0.01 vol.%

H2S2 měření (infačervené)

Měřicí rozsah

0 do +300 ppm

Přesnost

±5 % z mv (+40 do +300 ppm)

±2 ppm (0 do +39.9 ppm)

Rozlišení

0.1 ppm (0 do +300 ppm)

Doba odezvy

35 s

CO2 měření (infračervené)

Měřicí rozsah

0 do +50 vol.%

Přesnost

±0.3 vol.% + 1 % z mv (0 do 25 vol.%)

±0.5 vol.% + 1.5 % z mv (25 do 50 vol.%)

Rozlišení

0.01 vol.% (0 do 25 vol.%)

0.1 vol.% (> 25 vol.%)

Doba odezvy

10 s

Rychlost proudění

Měřicí rozsah

0 do +40 m/s

Rozlišení

0.1 m/s (0 do +40 m/s)

Methan

Měřicí rozsah

100 do 40000 ppm

2 % + (2 x mv methanu)

Přesnost

< 400 ppm (100 do 4000 ppm)

< 10 % z mv (> 4000 ppm)

Rozlišení

10 ppm

Doba odezvy

< 40 s

Faktor odezvy

1

Musí být zachována spodní hranice výbušnosti.
Senzor HC je z výroby kalibrován na metan. Je možné jej uživatelem překalibrovat na jiný druh plynu (propan nebo butan).

Propan

Měřicí rozsah

100 do 21000 ppm

Přesnost

< 400 ppm (100 do 4000 ppm)

< 10 % z mv (> 4000 ppm)

Rozlišení

10 ppm

Min. požadavek O2

2 % + (5 x mv propanu)

Doba odezvy

< 40 s

Faktor odezvy

1.5

Musí být zachována spodní hranice výbušnosti.
Senzor HC je z výroby kalibrován na metan. Je možné jej uživatelem překalibrovat na jiný druh plynu (propan nebo butan).

Butan

Měřicí rozsah

100 do 18000 ppm

Přesnost

< 400 ppm (100 do 4000 ppm)

< 10 % z mv (> 4000 ppm)

Rozlišení

10 ppm

Min. požadavek O2

2 % + (6.5 x mv butanu)

Doba odezvy

< 40 s

Faktor odezvy

2

Musí být zachována spodní hranice výbušnosti.
Senzor HC je z výroby kalibrován na metan. Je možné jej uživatelem překalibrovat na jiný druh plynu (propan nebo butan).

Hlavní technická data

Váha

4800 g

Rozměry

330 x 128 x 438 mm

Provozní teplota

-5 do +45 °C

Pouzdro

ABS

Třída ochrany

IP40

Product colour

Black

Připojitelné sondy

1 x combustion air temperature probe; 1 x flue gas probe; 1 x temperature probe; 1 x differential pressure

Typ baterie

lithiové baterie

Životnost baterie

5 hod.

Napájecí zdroj

síťový zdroj AC 90V ... 260V (47 ...65 Hz)

Vstupní napětí

11V ... 40V

Vypočítání rosného bud

0 °Ctd; 99 °Ctd

Max. prach

20 prach ve spalinách

Max. neg. press./flue gas

-300 mbar

Max. pos. press./flue gas

50 mbar

Výstup

napětí 5...12 V (vzestupná nebo sestupná hrana) délka impulzu > 1 s zatížení: 5 V/max, 5 mA, 12 V/max. 40 mA

Max. vlhkost

+70 °C teplota rosného bodu na vstupu plynu do analyzačního boxu

Délka hadice

max. 16,2 m (odpovídá 5 hadicovým prodloužením)

Průtok čerpadla

1 l/min. s měřením průtoku

Maximum

250 000 naměřených hodnot

Rozhran

data bus; Bluetooth®; USB; Infračervený; Infračervený; trigger input; Diferenční tlak; probe input/ probe inputs; DC-voltage input; dilution gas inlet for measurement range extension

Skladovací teplota

-20 do +50 °C

NTC

Měřicí rozsah

-20 do +50 °C

Přesnost

±0.2 °C (-10 do +50 °C)

Rozlišení

0.1 °C (-20 do +50 °C)

Sonda okolní teploty
