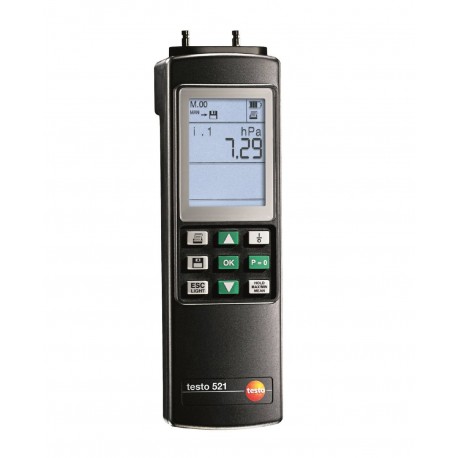

Testo 521-1 - Diferenční tlakoměr (0,2 % z konečné hodnoty)

Testo 521-1 - Diferenční tlakoměr (0,2 % z konečné hodnoty)


Diferenční tlakoměr testo 521-1 je orientován na přesné měření diferenčního tlaku v klimatizační a ventilační technice. Dá se velmi dobře použít při měření poklesu tlaku na filtrech a také při kontrole ventilátorů a odsávacích zařízení. Měřicí přístroj je rovněž vhodný pro měření pomocí Prandtlovy trubice ve ventilačním kanálu nebo v procesním vzduchu (v rozsahu 5 až 100 m/s).

Diferenční tlakoměr je vybaven vestavěným senzorem diferenčního tlaku s kompenzací teploty, který měří s přesností 0,2 % z konečné hodnoty. Navíc se dají připojit k přístroji až 2 další volitelné sondy. Můžete tak diferenční tlakoměr flexibilně přizpůsobit své aplikaci. Na výběr máte následující sondy:

• Sondy diferenčního tlaku
• Sondy absolutního tlaku
• Sondy relativního tlaku
• Teplotní sonda (např. povrchová sonda nebo ponorná a vpichovací sonda)

Praktické charakteristiky diferenčního tlakoměru testo 521-1

Měřicí přístroj testo 521-1 vypočítává díky integrovanému senzoru diferenčního tlaku rychlost proudění a objemový průtok pomocí Prandtlovy trubice (dodatečně k objednání). Diferenční tlakoměr nabízí navíc časové a bodové vytvoření průměru.

Kromě toho jsou možná dlouhodobá sledování: měřená data je přitom možné ukládat jednotlivě nebo jako řady měření. Interval měření a počet hodnot, které mají být uloženy, si může uživatel zvolit. Dynamická měření je možné v měřicím přístroji ukládat v intervalu měření 0,04 sekundy.

Pomocí volitelného softwaru ComSoft můžete provádět měření online přes svůj počítač, naměřená data na počítači ukládat a analyzovat ve vztahu k místu měření. Pro tisk naměřených dat přímo na místě měření můžete použít volitelnou rychlotiskárnu testo.

Při měření tlaku je možné volit mezi následujícími jednotkami: mbar, hPa, bar, Pa, kPa, inH2O, mmH2O, torr a psi. Pomocí jednoduchého stisknutí tlačítka se zobrazí průměrná hodnota, naposledy naměřená hodnota a také hodnoty min./max.

Rozsah dodávky

Diferenční tlakoměr testo 521-1, vč. baterií a výstupního protokolu z výroby.

*Údaje přesnosti platí pouze pro přístroj bez připojené sondy

Typ K (NiCr-Ni)
Měřicí rozsah	-200 do +1370 °C
Přesnost	±0.4 °C (-100 do +200 °C)* ±1 °C Zbývající rozsah*
Rozlišení	0.1 °C

*Údaje přesnosti platí pouze pro přístroj bez připojené sondy

Piezoodporový senzor tlaku
Měřicí rozsah	0 do 100 hPa
Přesnost	±0.2 % z celkové hodnoty
Rozlišení	0.01 hPa
Statický tlak	1000 hPa (abs)
Přetížení	300 hPa
Nulování	do 2.5 hPa

Externí piezoodporový senzor tlaku
Měřicí rozsah	0 do 2000 hPa
Přesnost	±0.1 % z mv*
Rozlišení	0.1 pa (0638 1347) 0.01 hPa (0638 1547) 0.001 hPa (0638 1447) 0.1 hPa (0638 1847 / 0638 1647)

*Údaje přesnosti platí pouze pro přístroj bez připojené sondy

Keramický senzor (externí)
Měřicí rozsah	-1 do 400 bar
Přesnost	±0.2 % z celkové hodnoty*
Rozlišení	0.01 bar

*Údaje přesnosti platí pouze pro přístroj bez připojené sondy

Hlavní technická data
Rozměry	219 x 68 x 50 mm
Provozní teplota	0 do +50 °C
Pouzdro	ABS
Kanály	2 externí; 1 interní
Rychlost měření	0.04 s
Připojení	Hadice: vnitřní průměr 4 mm vnější průměr 6 mm
Typ baterie	9V (6LR61)
Životnost baterie	při dlouhodobém provozu s vnitřním tlakovým senzorem: 30 hod.; s akumulátory: 10 hod.; se zinko-uhlíkovým článkem: 18 hod.
Typ displeje	LCD
Funkce zobrazení	displej se symbolem 7-segmentový displej
Aktualizace displeje	2x za sekundu, při rychlém měření 4x za sekundu
Napájecí zdroj	baterie/akumulátory,síťový zdroj 12 V
Rozhran	RS232
Pamět	100 kB; 25,000 měření hodnot
Skladovací teplota	-20 do +70 °C
Váha	300 g

NTC
Měřicí rozsah	-40 do +150 °C
Přesnost	±0.2 °C (-10 do +50 °C)* ±0.4 °C (Zbývající rozsah)*
Rozlišení	0.1 °C
