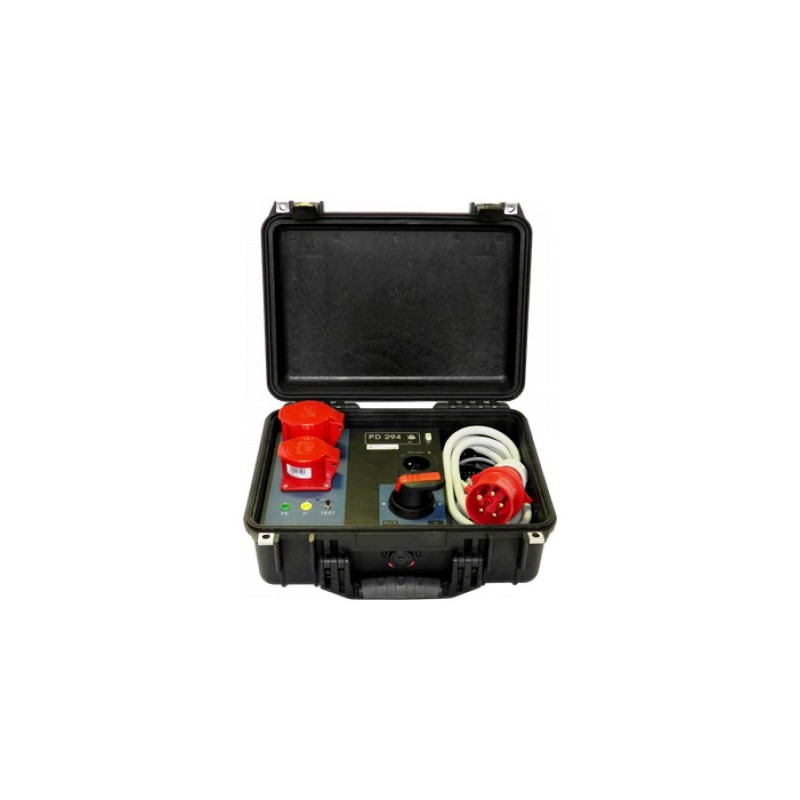

Metra Blansko PD 294 - tester el. spotřebičů a el. nářadí

Přístroj pro revize třífázových elektrických spotřebičů. Přístroj PD 294 je konstruován v odolném uzavíratelném plastovém kufru. Je vybaven pevnou napájecí šňůrou s třífázovou 5-kolíkovou vidlicí 32A. K přístroji PU 294 DELTA jepřipojen pomocí kabelu QD294. Dále má pevný kabel s jednofázovou vidlicí pro připojení do měřicí zásuvky PU 294DELTA při měření izolačních odporů RISO, odporu ochrannéhovodiče RPE a náhradního unikajícího proudu ID. Jednofázová zásuvka je určena pro napájení PU 294DELTA, avšak pouze tehdy, je-li přístroj PD 294 připojen k třífazovésíti se středním vodičem. Vidlice i kabely jsou při přepravě uloženy v úložném prostoru uzavřeného kufru. Naměřené HODNOTY se zobrazují na displeji PU 294DELTA.

Přístrojem PD 294 připojeným k PU 294 DELTA lze měřit:

• proud ochranným vodičem IPE
• rozdílový proud I?
• dotykový proud IF
• fázová napětí jednotlivých fází
• proudy jednotlivých fází odebírané měřeným spotřebičem
• činný příkon P, zdánlivý příkon S a účiník cos? měřeného spotřebiče
• izolační odpory RISO
• odpor ochranného vodiče RPE
• náhradní unikající proud ID

Technické parametry:

• Síťové napětí ULN: 190V až 255V ± (1%MH + 10D)
• Odebíraný fázový proud IL: 0,5 až 24A ± (3%MH + 0,3A)
• Činný příkon P (1fáze): (200 až 6000) W ± (5%MH +100W)
• Zdánlivý příkon S (1fáze): (200 až 6000) VA ± (5%MH +100VA)
• Účiník cosφ: (0,50 až 1,00) ± 0,10
• Proud ochranným vodičem IPE: (0 až 19,99) mA ± 0,40mA
• Rozdílový proud IA: (0 až 19,99) mA ± 0,40mA
• Dotykový proud IF: (0 až 3,999) mA ± 0,40mA
• Náhradní unikající proud ID: dle PU294 DELTA
• Izolační odpor RISO: 20MΩ / 500V
• Odpor ochranného vodiče RPE: dle PU294 DELTA

Parametry:

• Hmotnost: cca 5kg
• Provozní teplota: 23 °C ± 2 °C
• Napájení: 3x230 V ± 2%
• Rozměry: 406 x 330 x 174 mm

Rozsah dodávky:

• Přístroj PD294
• měřicí šňůra s krytým hrotem 1 kus
• krokosvorka 1 kus
• kabel QD294
• kartonový obal
• Návod k používání PD294
• Záruční list
