ILLKO I-LEAK 400 - Třífázový adaptér (16A/5P) Zobrazit větší

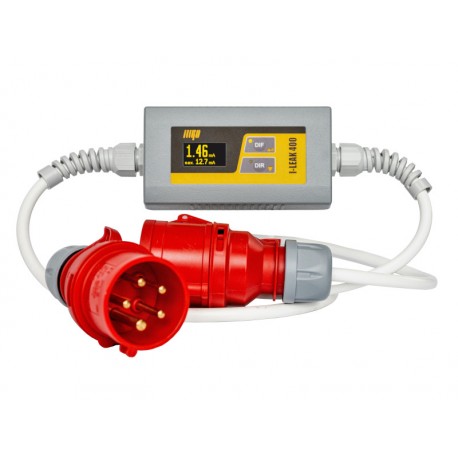

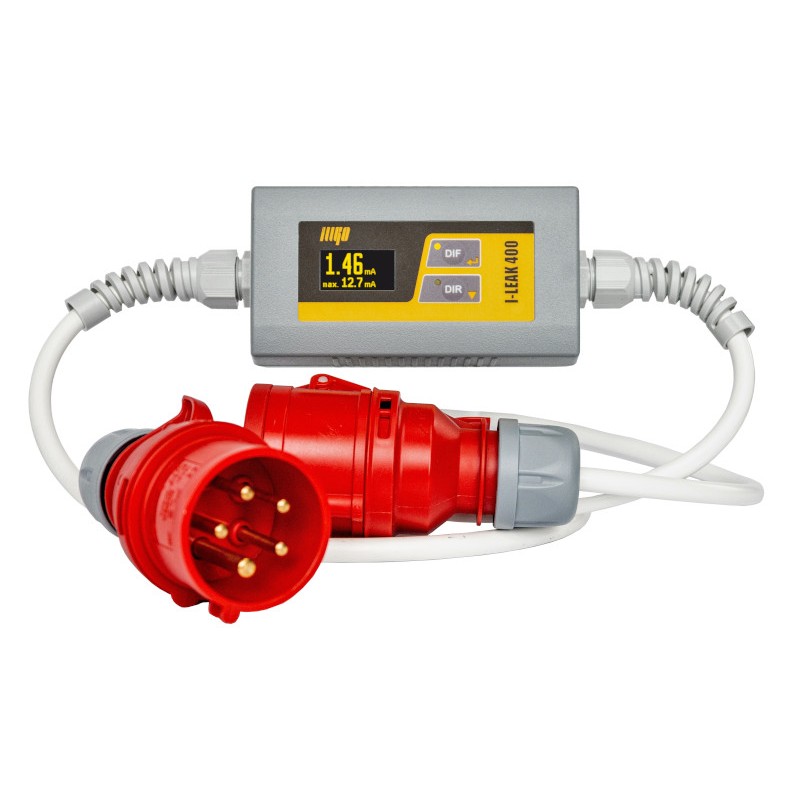

ILLKO I-LEAK 400 - Třífázový adaptér (16A/5P)

IL1041

ILLKO

Vaše cena: 8 455,00 Kč bez DPH

10 230,55 Kčs DPH

Do 3 dnů

IL 1041 - I-LEAK 400, 16A/5P

Digitální měřicí přístroj k měření unikajících proudů třífázových spotřebičů s pohyblivým přívodem. Pro 5-ti vodičovou síť se zásuvkou 16A (s vodičem N).

Více informací

ILLKO I-LEAK 400 - Třífázový adaptér (16A/5P)

Digitální měřicí přístroj k měření unikajících proudů třífázových spotřebičů s pohyblivým přívodem. Pro 5-ti vodičovou síť se zásuvkou 16A (s vodičem N).

Funkce a vlastnosti přístroje:

Měření:
- rozdílový unikající proud třífázových spotřebičů s pohyblivým přívodem
- proud tekoucí ochranným vodičem třífázových spotřebičů s pohyblivým přívodem

 Další vlastnosti:
- grafický OLED displej
- funkce HOLD - zablokování naměřené hodnoty na displeji
- zobrazení maximální naměřené hodnoty
- zobrazení naměřené hodnoty ve formě čárového kódu - pro načtení do přístrojů REVEXmax nebo MDtest pomocí čtečky čárového kódu

 Co je to unikající proud?

- Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
- Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
- Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.

Upozornění: přístroj smí být používán pouze k výrobcem zamýšlenému účelu, tj. měření unikajících proudů třífázových spotřebičů. Je zakázáno ho používat jako prodlužovací šňůru.



Unikající proud - přímá metoda (proud procházející ochranným vodičem)

 Rozsah měření / rozlišení

 0,00 mA ÷ 9,99 mA / 0,01 mA
 10,0 mA ÷ 100,0 mA / 0,1 mA

 Základní nejistota měření  ±(2 % z MH + 3 D)*
 Kmitočtová charakteristika měřicího obvodu  dle ČSN EN 61557-16


Unikající proud - rozdílová metoda

 Rozsah měření / rozlišení  0,00 mA ÷ 9,99 mA / 0,01 mA
 10,0 mA ÷ 100,0 mA / 0,1 mA
 Základní nejistota měření  ±(2 % z MH + 3 D + X)* (0,00-9,99 mA)
 ±(2 % z MH + 2 D + Y)* (10,0-100,0 mA)
 Kmitočtová charakteristika měřicího obvodu  dle ČSN EN 61557-16

X = S (0,0015 IΔ + 0,0015) [D]
Y = S (0,0001 IΔ + 0,001) [D]
kde S je zdánlivý příkon měřeného spotřebiče [VA] a IΔ je zobrazený unikající proud [mA]

*MH - měřená hodnota, D - digit

Všeobecně:

 Napájení - pracovní podmínky  400 V ± 10 % / 50 Hz ± 1 % nebo  60 Hz ± 1 %
 Displej  grafický OLED
 Třída ochrany  II (dvojitá izolace)
 Přepěťová kategorie  CAT II / 300 V
 Stupeň znečištění  2
 Krytí  IP 20
 Rozměry plastové skříňky  150 x 80 x 60 mm
 Celková délka včetně zástrčky a zásuvky  cca 2 m
 Hmotnost  cca 1,35 kg
 Pracovní teplota a vlhkost  0 ÷ 40 °C, max 75% při 23°C bez kondenzace
 Nadmořská výška  max. 2 000 m
 Procházející proud  max. 16 A (max. 10 minut)
 Připojení měřeného spotřebiče  třífázová, 5-ti kolíková zásuvka, 16 A (s vodičem N)
 Vlastní spotřeba  max. 25 mA (napájeno z měřeného napětí)


Rozsah dodávky:

  • Přístroj I-LEAK 400, 16A/5P
  • Návod k používání
  • Kalibrační list
  • Záruční list
  • Kartonová krabice
