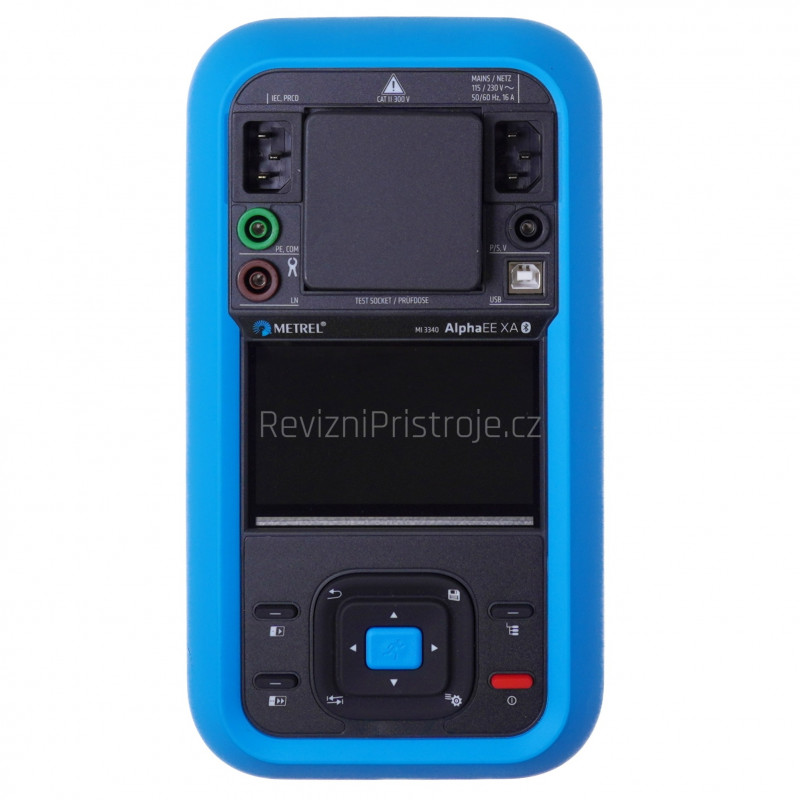

Metrel MI3340 AlphaEE XA - profesionální tester el. spotřebičů a el. nářadí

Metrel MI3340XA AlphaEE - tester el. spotřebičů a el. nářadí

Tento špičkový revizní přístroj je určen pro testování a kontrolu elektrických spotřebičů a zařízení. Ve spojení s adaptéry Metrel umožňuje provádět širokou škálu revizí, kontrol a měření – například testování nabíjecích kabelů pro elektromobily (Mode 2 a Mode 3) nebo měření třífázových spotřebičů.

Popis: Měření PRO (200 mA), IZO 50 V, 100 V, 250 V, 500 V, UNIK, proud PE, RCD test (A, AC, B, B+, F), PRCD, EVSE, výkon, test polarity, USB, Bluetooth, 230 V / Li-Ion akumulátor, barevný dotykový displej, podpora Android aplikace / QR, paměť podle microSD.

Série ručních testerů elektrických zařízení od Metrelu má novou vlajkovou loď. MI 3340 AlphaEE XA je všestranný a uživatelsky přívětivý tester elektrických zařízení. Dotykový displej, ergonomické pouzdro a podpora inovativního třífázového aktivního adaptéru A1830 pro komplexní testování třífázových elektrických zařízení jsou jen některé z vlastností, které jej odlišují od ostatních srovnatelných testerů.

Jedná se o kombinovaný tester elektrického nářadí a elektrických spotřebičů.
Je napájen ze sítě a z Li-Ion akumulátoru, tzn. pro některé testy není vyžadováno připojení testeru k síti 230 V.
Kromě základních parametrů (izolační odpor, přechodový odpor, unikající proudy) testuje také proudové chrániče a zapojení přívodních kabelů IEC.
Naměřené údaje lze uložit do paměti.
Program pro zpracování výsledků MESM v češtině lze zdarma stáhnout ze stránek výrobce.
Přístroj podporuje Bluetooth / USB komunikaci a spolupracuje se zařízeními s Androidem.

AlphaEE XA – Profesionální přístroj pro revize a kontroly elektrických spotřebičů

• Barevný dotykový displej
• Komunikace USB a Bluetooth, ukládání dat na MicroSD kartu
• Napájení ze sítě 115 V / 230 V, 50 Hz / 60 Hz i z Li-Ion akumulátoru
• Možnost naprogramování automatických postupů měření AUTO SEQUENCE®
• Řada kontrolních a bezpečnostních funkcí
• Rozsáhlé příslušenství v základní sestavě vč. kalibračního listu a PC softwaru Metrel ES Manager

Základní technické údaje

• Spojitost (měřicí proud 200 mA): 0,00 Ω ÷ 1999 Ω
• Izolační odpor (měřicí napětí 50, 100 / 250, 500 V): 0,00 MΩ ÷ 19,9 MΩ / 199,9 MΩ
• Unikající proud náhradní, rozdílový, PE, dotykový: 0,00 mA ÷ 19,99 mA
• Unikající proud mezi dvěma body, z plovoucích vstupů: 0,00 mA ÷ 19,99 mA
• Funkční zkouška:
  • Výkon P / S / Q 0 W/VA/VAr ÷ 3,70 kW/kVA/kVAR
  • Účiník cos φ 0,00i ÷ 1,00i, 0,00c ÷ 1,00c
  • Celkové harmonické zkreslení THDU, THDI 0,0 % ÷ 99,9 %
  • Napětí / proud 0,0 V ÷ 264 V / 0,00 A ÷ 16,00 A
• Test polarity IEC kabelů: ✓
• Měření RCD, PRCD (10, 15, 30 mA / AC, A, F, B, B+): měření tΔN, IΔ, Uc
• Měření EV RCD (6 mA DC / 10, 15, 30 mA AC, A): měření tΔN, IΔ
• Napětí SELV/PELV: 0,0 ÷ 264 V TRMS AC / DC
• Diagnostický test nabíjecích stanic EVSE: ✓ (pomocí adaptéru A1632)
• Měření třífázových spotřebičů: ✓ (pomocí adaptéru A1830)

Nový špičkový přístroj AlphaEE XA je navržen s inovativním pouzdrem, které přináší revoluci v pohodlí a jednoduchosti testování elektrických zařízení. Díky robustní konstrukci a dokonalému vyvážení zajišťuje AlphaEE XA snadnou manipulaci jednou rukou, což z něj činí nepostradatelný nástroj pro profesionály na cestách. Uživatelsky přívětivé rozhraní nabízí flexibilitu dotykové obrazovky i funkčních tlačítek, takže si můžete vybrat způsob ovládání, který vám vyhovuje. Tato dvojí volba zlepšuje použitelnost a zajišťuje plynulou práci při rutinních kontrolách i podrobných diagnostikách.

AlphaEE XA byl navržen s ohledem na potřeby servisních organizací a nabízí speciální měřicí funkce pro širokou škálu aplikací. Umožňuje jak pravidelné testování, tak testování po opravách, a to díky předem nastaveným automatickým sekvencím (AutoSequences) nebo jednotlivým měřením pro okamžité servisní zásahy, což zaručuje mimořádnou všestrannost.

AlphaEE XA je budoucností testování elektrických zařízení – kombinuje nepřekonatelné pohodlí, pokročilé funkce a výjimečný výkon v elegantním, uživatelsky orientovaném designu.

FUNKCE MĚŘENÍ

• Vyhovuje normám EN 50678 / EN 50699
• Vizualní kontroly
• Auto test (kontinuita + izolační odpor + náhradní unikající proud)
• Kontinuita ochranného vodiče 200 mA
• Izolační odpor (Riso, Riso-S) 50 V, 100 V, 250 V, 500 V
• Proud ochranným vodičem (přímý, rozdílový, náhradní)
• Dotykový unikající proud
• Unikající proud produkovaný plovoucím vstupem, PE proud
• Unikající proud bod-bod
• Výkon (P, S, Q, PF, THDu, THDi, CosØ, I, U)
• PRCD test (2-pól, 3-pól, K/Di (varistor), S (3-pól), S+)
• RCD test (typ A, AC, B, B+, F)
• IC-CPD test (EV-RCD, PE vodič)
• Napětí, SELV/PELV
• Test zásuvky
• Test zapojení/aktivní test zapojení
• EVSE diagnostický test pomocí adaptéru A1532XA
• Měření proudu kleštěmi (s kleštěmi A1472 – na objednávku)
• Funkční kontroly

HLAVNÍ VLASTNOSTI

• Ergonomické provedení: Přístroj je navržen pro pohodlné používání jednou rukou. Lehká, odolná konstrukce zajišťuje snadné ovládání i při delší práci v terénu.
• Kombinované napájení síť / baterie
• Li-Ion akumulátor: Moderní lithiová baterie nabízí delší provozní dobu a rychlé nabíjení, což zvyšuje efektivitu při měření
• Předdefinované automatické postupnosti AUTOSEQUENCE® podle EN 50678, EN 50699, EV-kabely, P-RCD, zařízení s plovoucími vstupy, audio/video, informační a komunikační technologie EN 62368-1
• Měření izolačního odporu 50 V a 100 V: Umožňuje bezpečné testování citlivých elektronických zařízení bez rizika poškození vyšším napětím.
• IC-CPD: možnost snadného testování nabíjecích kabelů Mode 2 a Mode 3 s podporou kompatibilních adaptérů
• Aktivní test zapojení napájecích kabelů
• Barevný dotykový displej: Přehledný TFT displej umožňuje rychlý přístup k parametrům měření a jednoduché nastavení
• Automatické měření spojitosti: Funkce Auto Start umožňuje rychlé a efektivní testování zařízení s více kovovými částmi, které vyžadují kontrolu ochranného spojení.
• Test zásuvky: pomáhá při hledání problémů – prověřuje síťové napájení a zapojení vodičů L, N a PE
• Příkon v režimu Standby (podle Commission regulation No 2023/826)
• Podpora testů PRCD: Podporuje všechny typy PRCD, včetně 2- a 3-pólových, K/Di (varistor), S (3-pól) a testů s PE sondou
• BlackBox protokol: Hlavním účelem je provádění testů přes vzdálené aplikace
• PC SW Metrel ES Manager: Umožňuje vytváření testovacích struktur, uživatelských autosekvencí, tisk zpráv z měření a přenos údajů pro archivaci
• aMESM Android SW: Umožňuje skenování QR kódů a nahrávání předpřipravených uživatelských autosekvencí

DALŠÍ FUNKCE A VÝBAVA

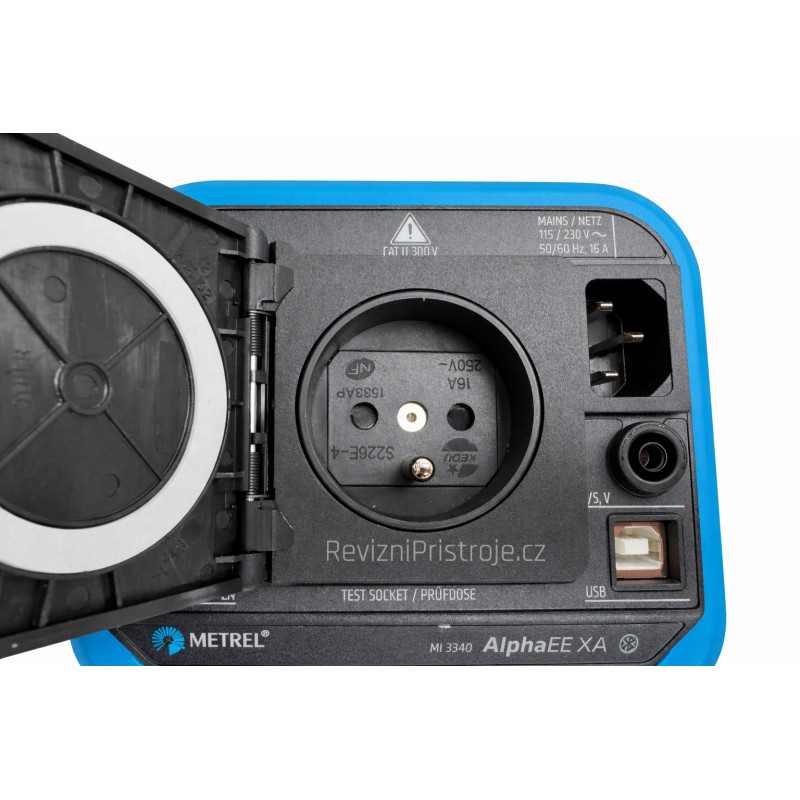

• Test zásuvky (Socket test): Funkce pro rychlou kontrolu zásuvkových připojení. Umožňuje ověřit síťové napětí a správné zapojení vodičů L / N / PE, čímž zajišťuje spolehlivé a přesné výsledky při měření.
• Test pohotovostního příkonu (Standby power): Umožňuje měření spotřeby ve standby režimu podle nařízení Komise (EU) č. 2023/826, což je ideální pro kontrolu moderních elektronických zařízení s nízkou spotřebou energie.
• Podpora testování PRCD: Přístroj podporuje všechny typy přenosných proudových chráničů (PRCD) – dvoupólové, třípólové, typy K/Di (s varistorem) i S (třípólové) – včetně testování pomocí PE sondy.
• Komunikace pomocí BlackBox protokolu: Umožňuje spouštění jednotlivých testů a automatických sekvencí (AutoSequences) vzdáleně prostřednictvím propojených aplikací.
• Software pro PC – Metrel ES Manager: Slouží pro vytváření měřicích struktur, vlastních AutoSequences, generování profesionálních protokolů o měření a přenos dat pro archivaci.
• Android aplikace aMESM: Umožňuje skenování QR kódů a nahrávání předpřipravených testovacích sekvencí (AUTOSEQUENCE®) do přístroje, čímž zefektivňuje práci v terénu.

NORMY

• EN 50699 Opakované zkoušky elektrických zařízení
• EN 50678 Kontrola elektrických zařízení po opravě
• IEC 62368-1 Zařízení audio/video, informačních a komunikačních technologií
• IEC 62752 Test kabelů a ochranných prvků Mode 2 nabíjení elektrických vozidel (IC – CPD)

TECHNICKÉ PARAMETRY

Parameter	Měřicí rozsah	Rozlišení	Základní chyba měření
Spojitost PE (měřicí proud 200 mA pro R < 2 Ω)	0,00 Ω - 19,99 Ω	0,01 Ω	±(2 % z MH + 2 D)
	20,0 Ω - 99,9 Ω	0,1 Ω	±3 % z MH
	100 Ω - 199,9 Ω	0,1 Ω	±5 % z MH
	200 Ω - 1999 Ω	1 Ω	±5 % z MH
Izolační odpor (50V, 100V, 250V, 500V DC)	0,00 MΩ - 19,99 MΩ	0,01 MΩ	±(3 % z MH + 2 D)
	20,0 MΩ - 99,9 MΩ	0,1 MΩ	±5 % z MH
	100,0 MΩ - 199,9 MΩ	0,1 MΩ	±10 % z MH
Rozdílový unikající proud Idiff (230 V AC)	0,00 mA - 1,99 mA	0,01 mA	±(3 % z MH + 3 D)
	2,00 mA - 19,99 mA	0,01 mA	±5 % z MH
Dotykový proud Itou (230 V AC)	0,000 mA - 1,999 mA	1 µA	±(3 % z MH + 3 D)
	2,00 mA - 19,99 mA	0,01 mA	±5 % z MH
Náhradní unikající proud Isub, Isub-S (230 V AC)	0,00 mA - 1,999 mA	0,01 mA	±(3 % z MH + 3 D)
	2,00 mA - 19,99 mA	0,01 mA	±5 % z MH
Proud PE vodičem Ipe	0,000 mA - 1,999 mA	1 µA	±(3 % z MH + 3 D)
	2,00 mA - 19,99 mA	0,01 mA	±5 % z MH
Unikající proud point-to-point, Ileak	0,000 mA - 1,999 mA	1 µA	±(3 % z MH + 3 D)
	2,00 mA - 19,99 mA	0,01 mA	±5 % z MH
Test proudových chráničů (P) RCD (10 mA, 15 mA, 30 mA)	Vypínací čas
	0 ms - 300 ms (0,5xIΔN)	0,1 ms	± 3 ms
	0 ms - 300 ms (IΔN)	0,1 ms	± 3 ms
	0 ms - 40 ms (5xIΔN)	0,1 ms	± 1 ms
Vypínací proud	0.2×I∆N … 2.2×I∆N	0.05×I∆N	±0.1×I∆N
Typ zkušebního proudu	AC, A, F, B, B+
Výkon P, S, Q (230 V AC)	0,00 kW - 3,70 kWA (VA, Var)	0,01 W	±(5 % z MH + 5/10 D)
Celkové harmonické zkreslení THDU / THDI	0,0 % … 99,9 %	0,1 %	±(5 % z MH + 5 D)
	0 mA … 999 mA	1 mA	±(5 % z MH + 5 D)
	1,00 mA … 16,00 A	10 mA	±5 % z MH
SELV/PELV napětí TRMS	0,0 V - 199,9 V	0,1 V	±(3 % z MH + 10 D)
	200 V … 264 V	1 V	±3 % z MH
Proud a unikající proud pomocí proudových kleští A1472	0,10 mA - 24,9 A	0,01 mA, 0,1 A	±(5 % z MH + 5 D)
Proud I přímá metoda	0 mA - 999 mA	1 mA	±(3 % z MH + 5 D)
	1,00 A - 16,00 A	10 mA	±3 % z MH
Napětí U	0 V - 199,9 V	0,1 V	±(3 % z MH + 10 D)
	200 V - 264 V	1 V	±3 % z MH

Pozn.: MH = z měřené hodnoty

OBECNÉ

• Napájení: 115V / 230V AC
• Maximální příkon: 30VA (bez zátěže na testovací zásuvce)
• Maximální proud: 10A trvale, 16A krátkodobě, motor max. 1,5 kW
• Kategorie: CAT II / 300V
• Ochrana: IP40 / IP20 (testovací zásuvka)
• Prostředí: Vnitřní použití
• Displej: Barevný dotykový TFT 4,3" 480x272 bodů
• Paměť: MikroSD karta
• Bluetooth: Třída 1
• Rozměry / hmotnost: 15 x 8 x 28 cm / 1,7 kg
• Referenční podmínky: +15°C až +35°C / 35% až 65% rH
• Pracovní podmínky: 0°C až +40°C / max. 80% rH (bez kondenzace)
• Skladování: -10°C až +60°C / max. 90% rH

Lze používat společně s příslušenstvím:

A 1830 – Aktivní 3fázový adaptér

Adaptér A1830 je určen pro testování zařízení vybavených 3fázovou zásuvkou CEE 16A nebo 32A (5pin).
Umožňuje rychlé a efektivní měření unikajících proudů i u třífázových zařízení pomocí testerů, které jsou standardně určeny pro jednofázové přístroje.
Při použití s automatickými sekvencemi Metrel AUTOSEQUENCE® lze kompletní třífázové zařízení otestovat jediným stisknutím tlačítka a vytvořit profesionální protokol v softwaru MESM.

A 1632 – eMobility Analyser

Speciální příslušenství pro diagnostické testování nabíjecích stanic elektromobilů (EVSE).
Ve spojení s podporovanými přístroji Metrel umožňuje ověření elektrické bezpečnosti a funkční testování nabíjecích stanic typu 1 a 2, jakož i testování nabíjecích kabelů Mode 2 a Mode 3.
Podporuje sledování komunikace mezi nabíjecí stanicí a vozidlem během nabíjení a vytváření kompletních zkušebních protokolů pomocí softwaru MESM.

A 1789 – Adaptér pro simulaci poruchy (Single Fault Condition Adapter)

Určen pro simulaci abnormálních provozních nebo poruchových stavů (SFC).
Podle normy EN 62368 je vyžadováno testování únikových proudů při jedné poruše.
Adaptér A1789 je navržen pro práci s přístrojem MI 3340, který tyto měřicí funkce plně podporuje.

A 1532 XA – Adaptér pro testování nabíjecích stanic EVSE

Používá se k ověření elektrické bezpečnosti a funkčnímu testování nabíjecích stanic Mode 3 s konektorem typu 2.
Verze XA podporuje 3fázové zatížení až 13 A a různé testovací režimy včetně chyby PE vodiče.
V kombinaci s Metrel AUTOSEQUENCE® lze kompletní nabíjecí stanici otestovat (krok za krokem) jediným stisknutím tlačítka a vytvořit profesionální protokol o měření v softwaru MESM.

A 1832 – Adaptér pro testování nabíjecích kabelů Mode 3

Adaptér určený pro ověření elektrické bezpečnosti kabelů Mode 3 s konektorem typu 2.
Ve spojení s kompatibilními testery Metrel umožňuje komplexní testování včetně funkčních zkoušek a automatického vytvoření protokolu o měření v programu MESM.

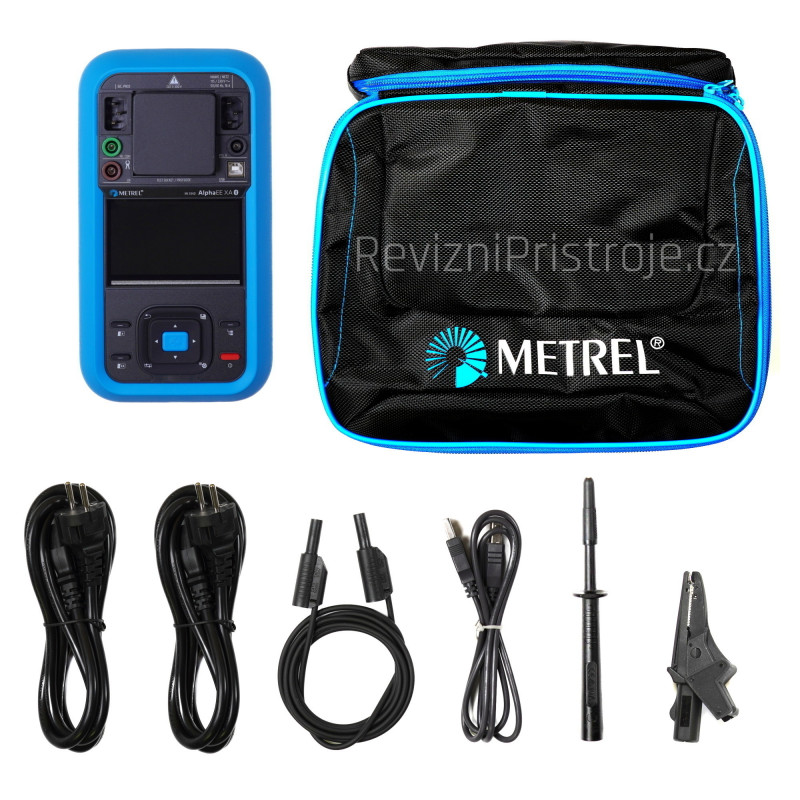

Rozsah dodávky:

• A 1493 Napájecí kabel, 2 m, 3x1.5 mm², konektor IEC C13/Typ F
• A 1340 Testovací vodič, černý, 1,5 m, 2.5 mm²
• A 1014 Testovací sonda, černá
• A 1013 Krokosvorka, černá

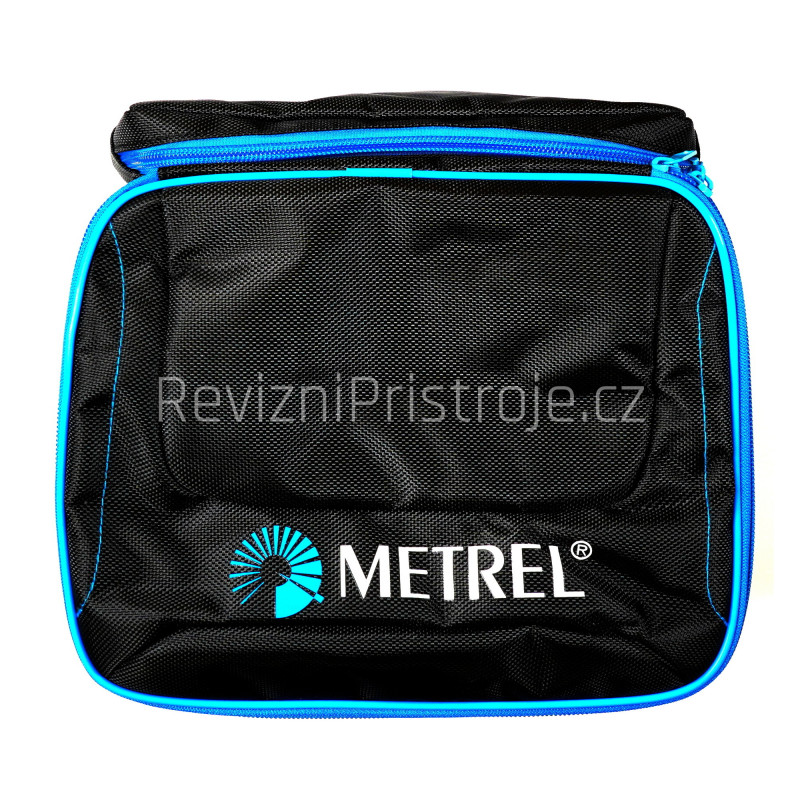

• A 1289 Měkká polstrovaná přenosná taška, velikost: M
• A 1727 USB kabel Typ A/B
• Kalibrační certifikát
• Stručný návod k použití
• Uživatelský manuál*
• Metrel ES Manager BASIC Licence* Stáhnout zdarma ZDE
• SW 1201 Metrel ES Manager (instalace programu)*

* SW 1201 Metrel ES Manager a veškerou dokumentaci lze stáhnout zdarma z webového serveru Metrel nebo z dokumentačního centra Metrel.
