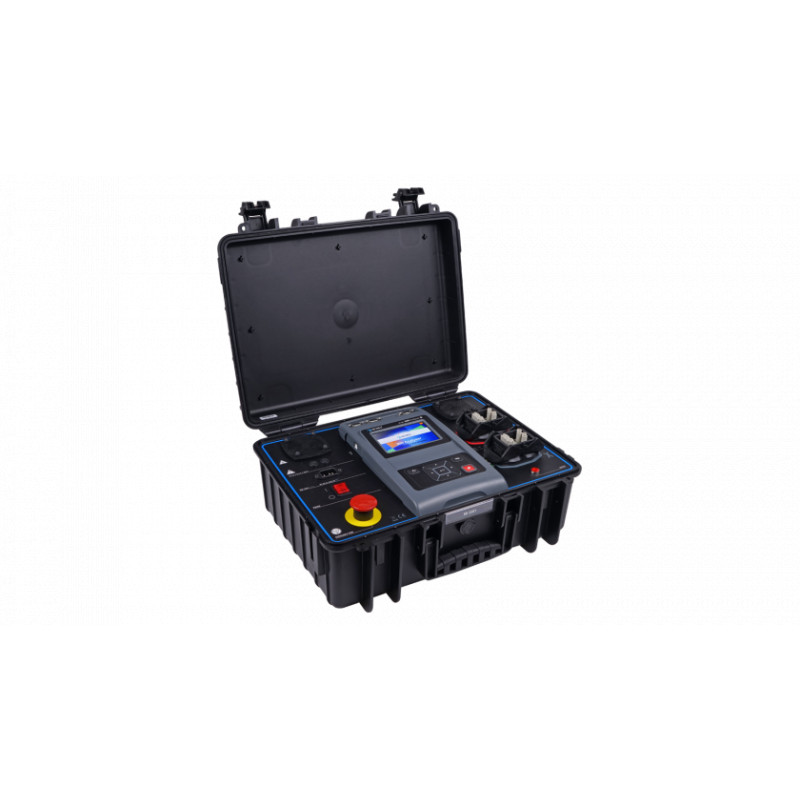

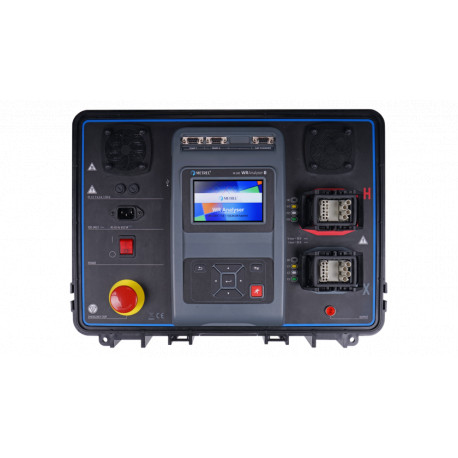

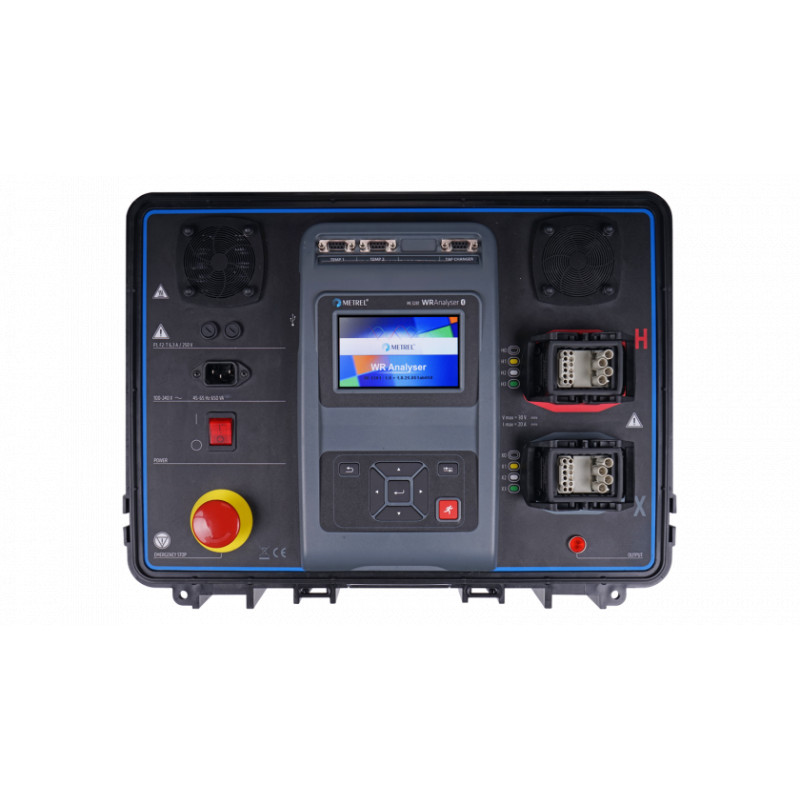

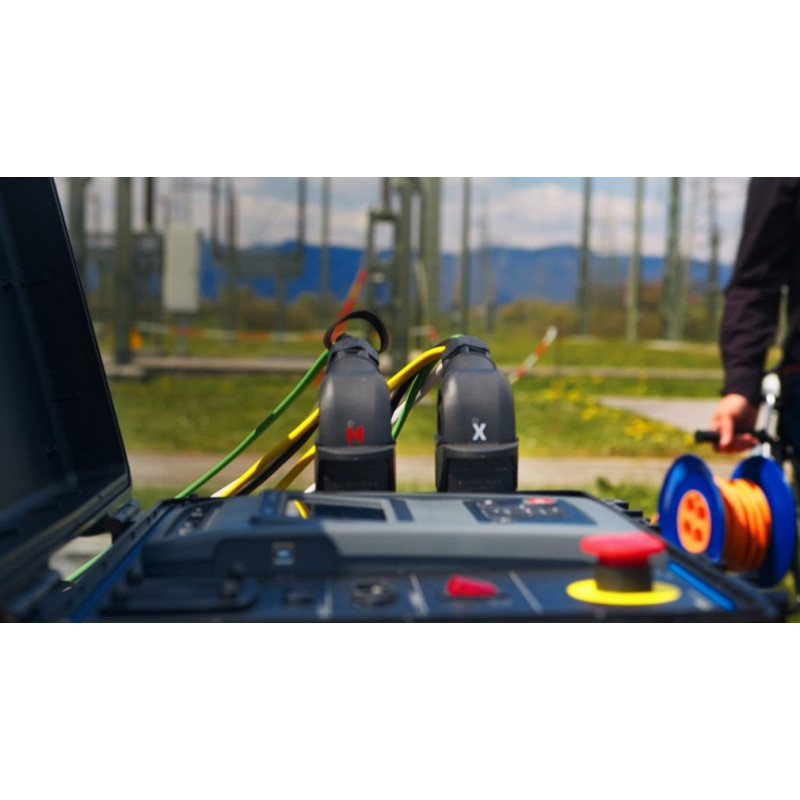

MI 3281 5m Analyzátor odporu vinutí (WR Analyser)je přenosný testovací přístroj určený pro diagnostiku odporu vinutí jednofázových i třífázových transformátorů s manuálním nebo automatickým testem přepínače odboček a s funkcí demagnetizace testovaného transformátoru.
Testovací proud je volitelný v rozsahu od 10 mA do 20 A. Ovládání je jednoduché a přehledné, aby uživatel mohl přístroj používat bez nutnosti speciálního školení. Pro pokročilé uživatele jsou k dispozici automatické sekvence (AUTO SEQUENCES) a vizuální testy.





MĚŘICÍ FUNKCE

Dostupné funkce a vlastnosti nabízené analyzátorem WR:

• Měření odporu vinutí jednofázových a třífázových transformátorů;
• Měření odporu vinutí jednofázových a třífázových transformátorů s manuálním nebo automatickým testem přepínače odboček (automatické měření všech vinutí);
• Demagnetizace jednofázových a třífázových transformátorů.

HLAVNÍ FUNKCE

• Volitelný testovací proud až do 20 A.
• Automatické testy odporu vinutí transformátorů s přepínačem odboček pod zátěží (On-Load) nebo bez zátěže (No-Load).
• Automatické vybíjení po ukončení měření.
• Vestavěné nápovědní obrazovky pro použití přímo v terénu.
• Nouzový vypínač EMERGENCY STOP pro případ mimořádné situace.
• 4,3" barevný LCD displej s dotykovou obrazovkou pro snadné čtení výsledků a všech souvisejících parametrů.
• Jednoduché a přehledné ovládání bez potřeby speciálního školení.
• Možnost ukládání výsledků měření přímo do přístroje.
• PC software Metrel ES Manager pro tvorbu testovacích struktur, nahrávání a stahování výsledků, editor Auto Sequence® a generování protokolů.
• Generování a tisk protokolů (volitelně).
• Bluetooth komunikace s PC, tablety s Androidem a chytrými telefony pomocí vestavěného BT modulu.
• Přepočet odporů vinutí na požadovanou referenční teplotu.
• Stupeň krytí: IP 65 (při zavřeném kufru), IP 40 (při otevřeném kufru).

POUŽITÍ

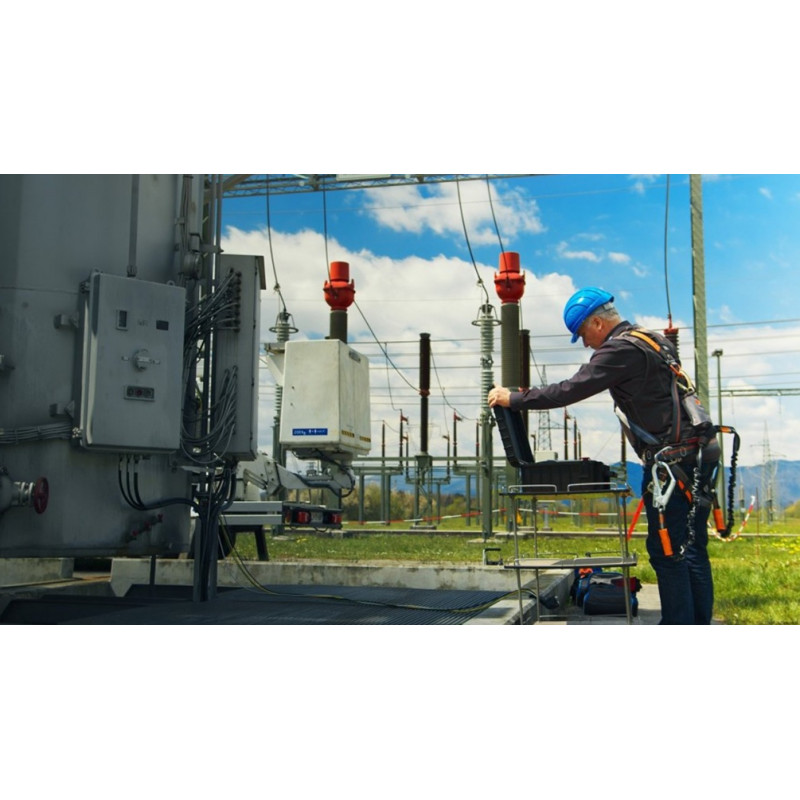

• Třífázové a jednofázové výkonové transformátory.
• Napěťové transformátory.
• Proudové transformátory.

NORMY

Funkčnost

• C57.12.70
• C57.12.90

Elektromagnetická kompatibilita

• EN 61326-1

Bezpečnost

• EN 61010-1
• EN 61010-2-030
• EN 61010-031

TECHNICKÁ SPECIFIKACE

Testovací proud	Měřicí rozsah	Rozlišení	Přesnost
20 A, 15 A, 10 A	10,0 μΩ … 1999,9 μΩ	0,1 μΩ	±0,25 % z hodnoty ±0,1 % rozsahu
	2,000 mΩ … 19,999 mΩ	1 μΩ
	20,00 mΩ … 199,99 mΩ	10 μΩ
	200,0 mΩ … 1999,9 mΩ	100 μΩ
5 A, 1 A	0,100 mΩ … 19,999 mΩ	1 μΩ	±0,25 % z hodnoty ±0,1 % rozsahu
	20,00 mΩ … 199,99 mΩ	10 μΩ
	200,0 mΩ … 1999,9 mΩ	100 μΩ
	2,000 Ω … 19,999 Ω	1 mΩ
100 mA	1,00 mΩ … 199,99 mΩ	10 μΩ	±0,25 % z hodnoty ±0,1 % rozsahu
	200,0 mΩ … 1999,9 mΩ	100 μΩ
	2,000 Ω … 19,999 Ω	1 mΩ
	20,00 Ω … 199,99 Ω	10 mΩ
10 mA	10,0 mΩ … 1999,9 mΩ	100 μΩ	±0,25 % z hodnoty ±0,1 % rozsahu
	2,000 Ω … 19,999 Ω	1 mΩ
	20,00 Ω … 199,99 Ω	10 mΩ
	200,0 Ω … 999,9 Ω	100 mΩ
	1,000 kΩ … 9,999 kΩ	1 Ω	±2 % z hodnoty ±2 % rozsahu

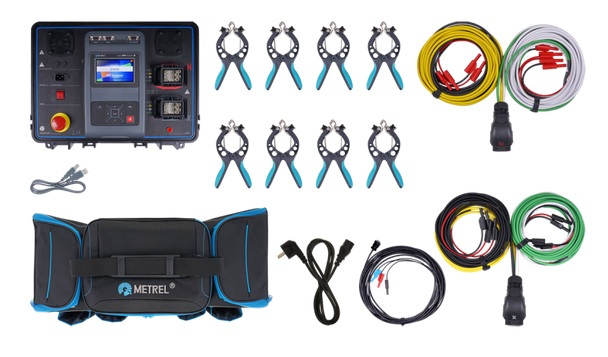

ROZSAH DODÁVKY

• MI 3281 přístroj

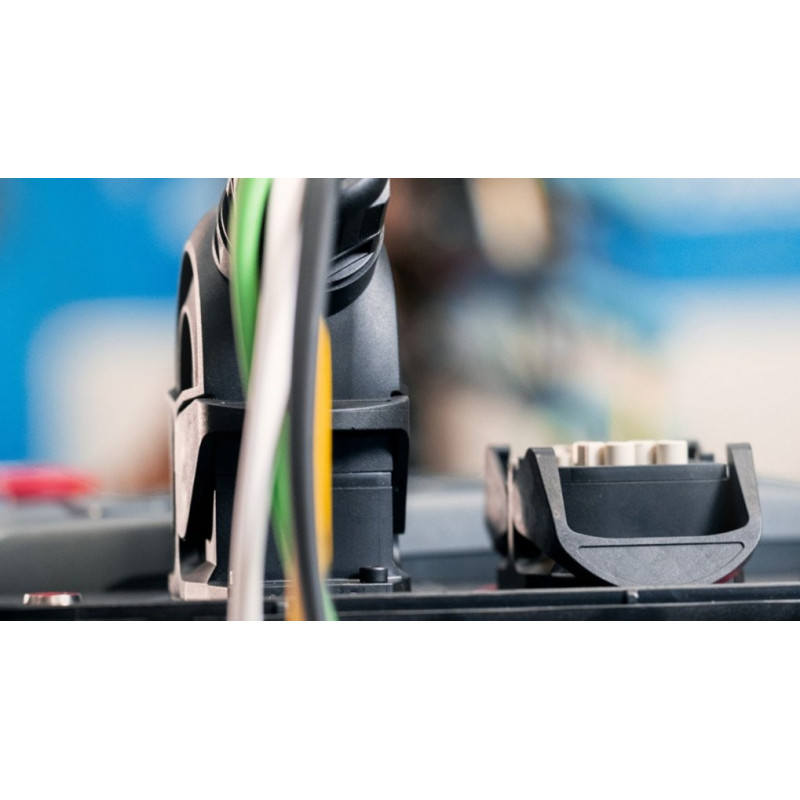

• A 1715 – 5m testovací kabel (H strana)
• A 1716 – 5m testovací kabel (X strana)

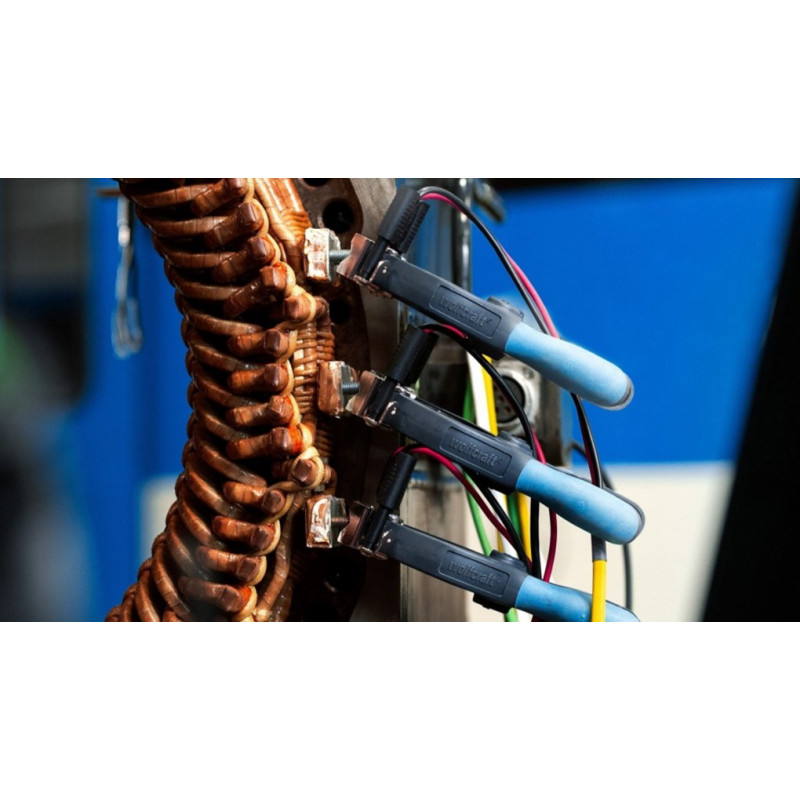

• A 1757 – velká Kelvinova testovací svorka s rozevřením čelistí 65 mm
• A 1813 – kabel pro ovládání přepínače odboček, 10 m
• USB kabel
• Síťový napájecí kabel
• A 1552 – brašna na příslušenství
• Kalibrační certifikát
• Návod k obsluze
• Licence Metrel ES Manager BASIC*
• SW 1201 Metrel ES Manager (instalační program)**

* Licence BASIC může být kdykoliv rozšířena na verzi PRO objednáním licenčního klíče P 1101.
** Software Metrel ES Manager a veškerá dokumentace jsou zdarma ke stažení z webového serveru Metrel nebo z Metrel Documentation Center.
