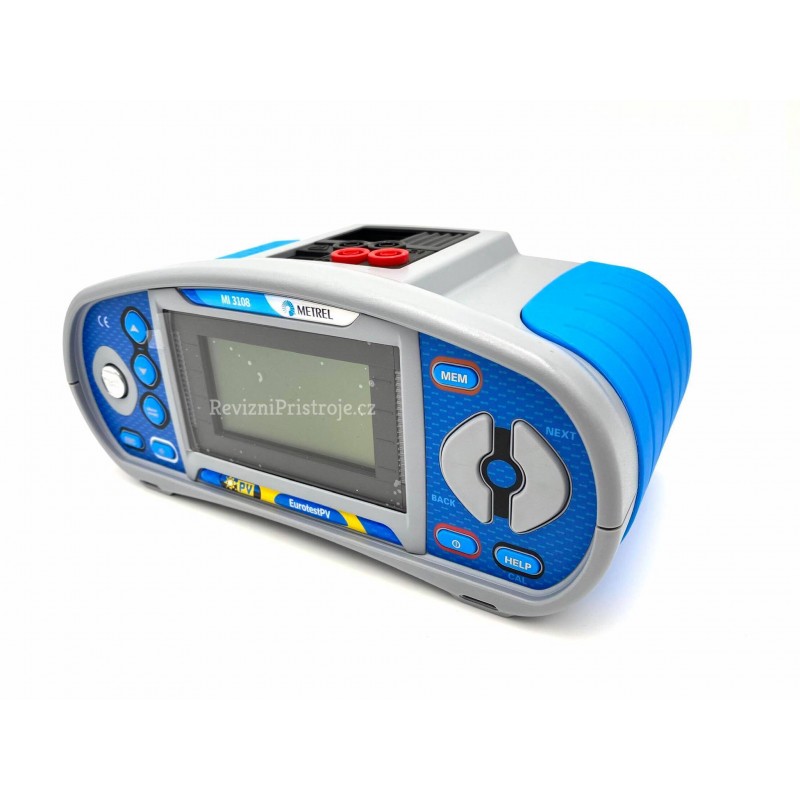

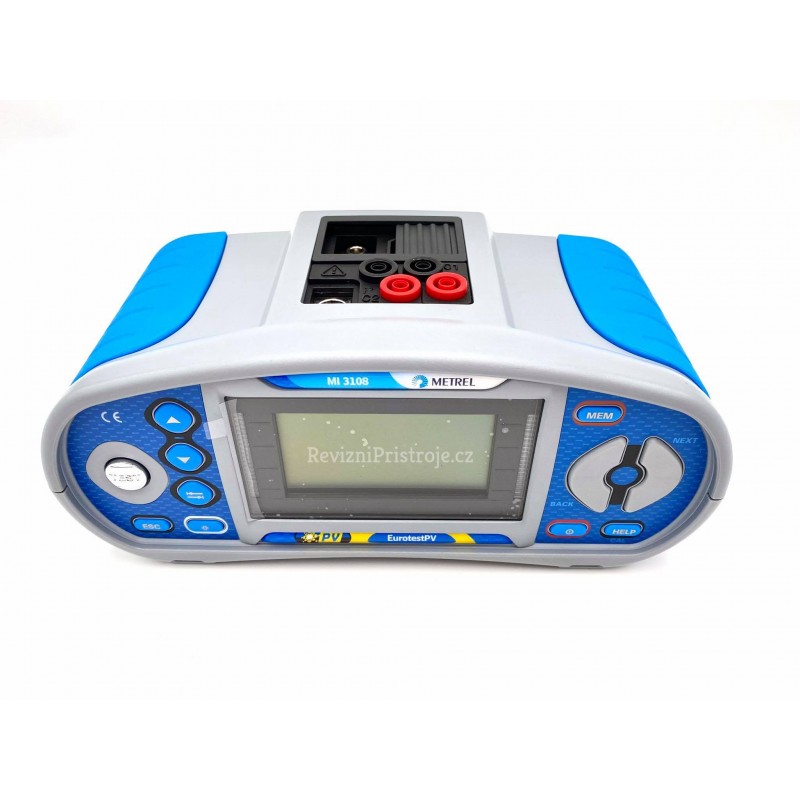

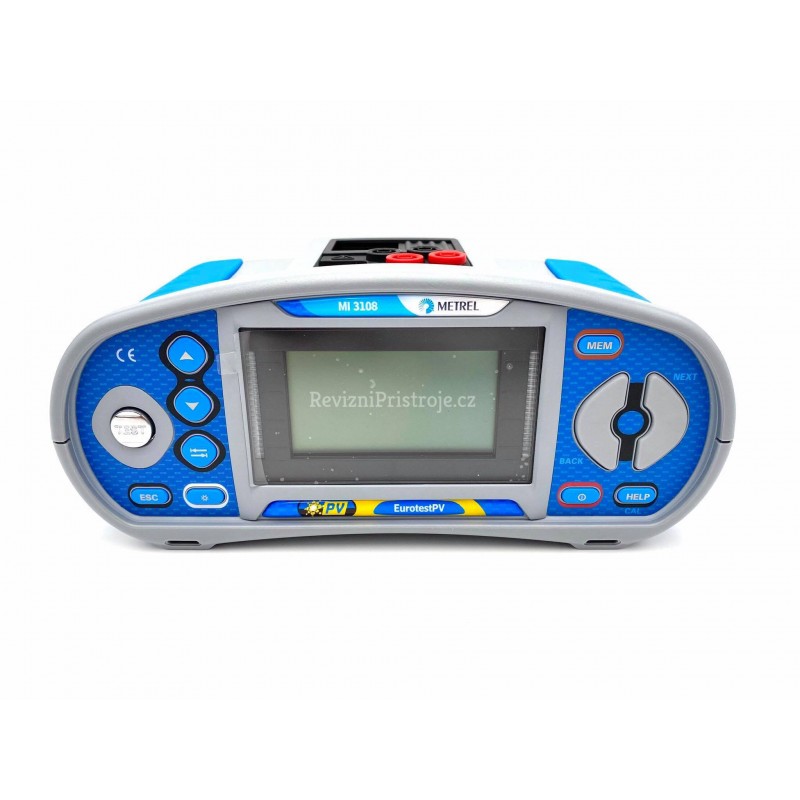

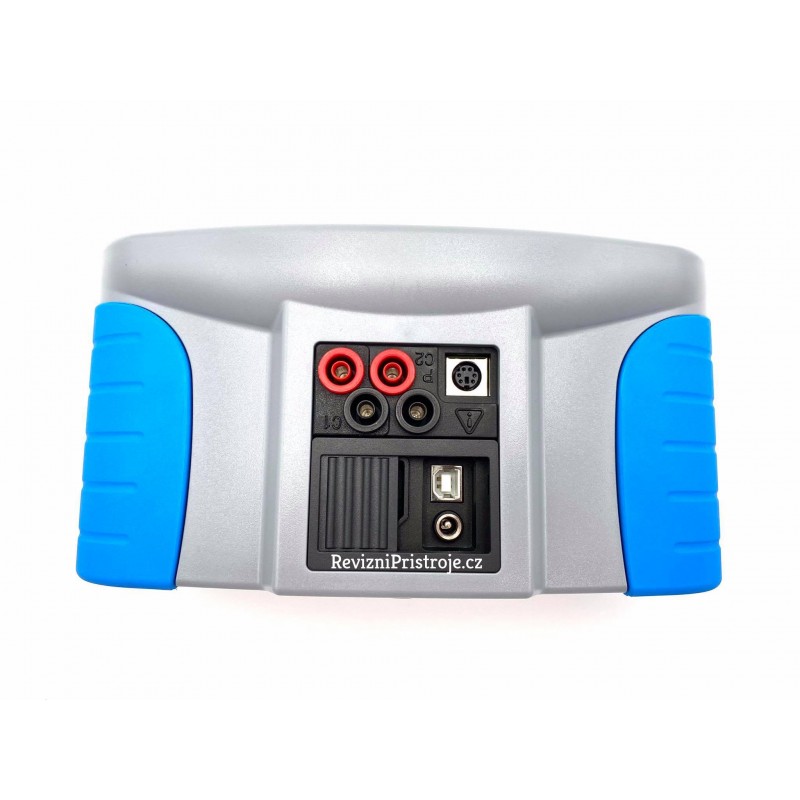

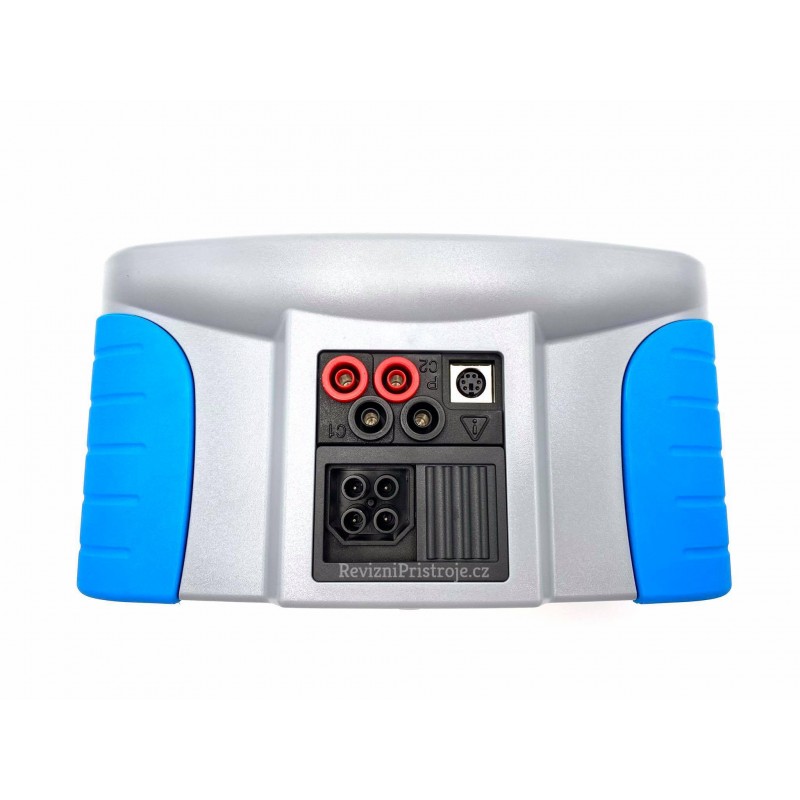

Metrel MI 3108 ST EurotestPV - sdružený revízní přístroj Zobrazit větší

MI 3108 ST Eurotest PV - tester fotovoltaických a elektrických instalací

MI 3108 ST

METREL

Vaše cena: 55 880,00 Kč bez DPH

67 614,80 Kčs DPH

Skladem

Metrel MI3108 Standard set Eurotest PV - tester fotovoltaických a elektrických instalací

Verze Standart Set má oproti verzi Pro Set méně příslušenství v rozsahu dodávky. Vlastní přístroj jako takový je stejný.

  • Kombinovaný teste FTV panelů a elektrické instalace
  • tester solárních panelů a elektráren
  • testováni, hodnocení a odstraňovaní poruch fotovoltaických instalací

Více informací

Metrel MI3108 ST Eurotest PV - tester fotovoltaických a elektrických instalací

Přístroj MI 3108 ST je dodávan spolu s:

  • českým návodem
  • českým menu

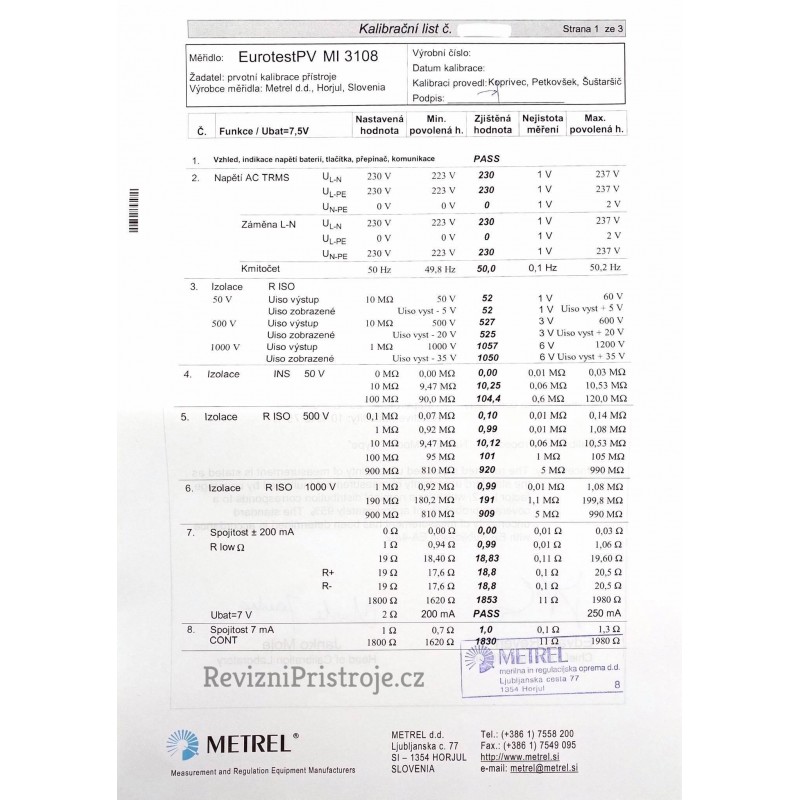

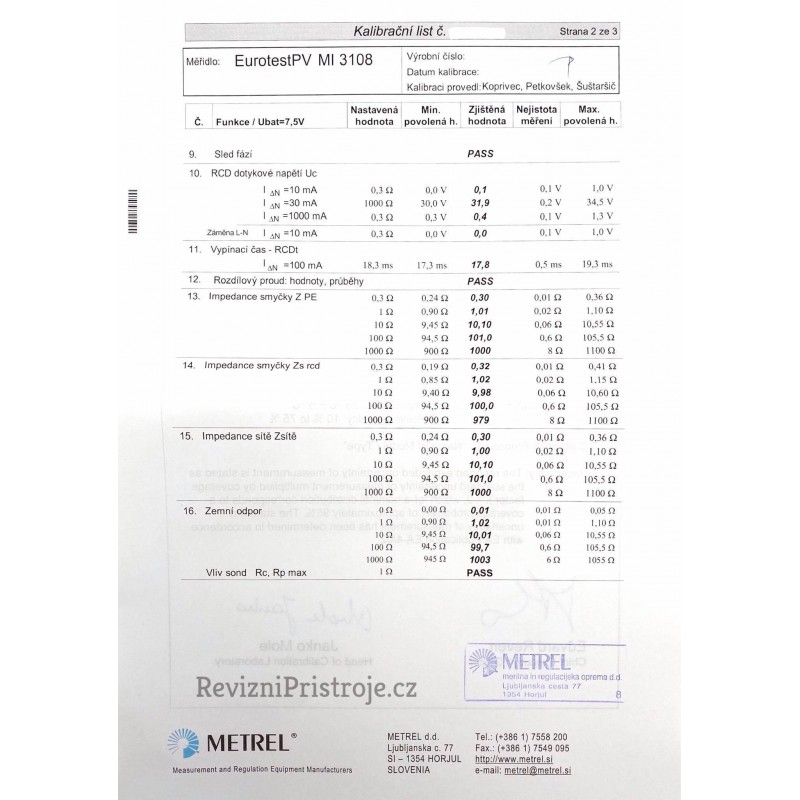

  • českým kalibračním listem
  • měření výkonu a energetické účinnosti (AC a DC)
  • prvotní a periodické testování jedofázových a třífázových elektrických instalací


MI3108 Eurotest PV je kombinovaný tester. Umožňuje kompletní testování elektrických instalací dle EN 61557 a navíc i všechny testy požadované pro jednofázové fotovoltaické (PV) instalace. Toto zahrnuje všechny testy podle normy EN62446, ale i I / U charakteristiky, výpočet STC (standardní podmínky testování) hodnot a měření výkonu na straně DC i AC. Přístroj je konstruován pro použití v reálných pracovních podmínkách (napětí do 1000V, proud do 15A DC). Přístroj je dodáván s PV bezpečnostní sondou, která umožňuje bezpečné odpojení kdykoliv během měření, čímž se výrazně zvyšuje bezpečnost obsluhy.

Metrel logo        Největší výběr přístrojů Metrel a také možnost jejich srovnání ZDE

Hlavní vlastnosti:

- veľká paměť pro uložení 1800 měření
-zabudovaná funkce HELP zobrazuje schéma připojení
-zabudovaný dobíjecí obvod, dodávané s nabíjecími bateriami
- dodávaný software PC SW Eurolink PRO umožňuje stažení výsledků z přístroje do PC a vytvoření protokolu o měření
- Software PC SW Eurolinkg PRO umožňuje vytvorření profesionální zprávy z měření.

Funkce a vlastnosti přístroje:

Měření na DC straně PV instalace:
- napětí, proud, výkon, energie
- Uoc (napětí naprázdno) a Isc (zkratový proud)
- ozáření
- teplota modulů

Měření na AC straně PV instalace:
- napětí, proud, kmitočet, výkon, energie, účiník, harmonické zkreslení
- účinnost PV modulů, invertoru, PV systému

Elektrická instalace:
- izolační odpor
- spojitost PE vodiče
- skutečná impedance sitě, zkratový proud, úbytek napětí
- skutečná impedance (včetně měření za proudovým chráničem bez jeho vybavení), zkratový proud
- proudové chrániče (typ AC, A,B, standartní i selektivní)
- zemní odpor
- AC proud pomocí klešťového přístroje (odebíraný i unikající)
- TRMS napětí, kmitočet, sled fází
- výkon, energie, harmonické zkreslení

Hlavní vlastnosti:

PV instalace:
- výpočet STC hodnot
- výpočet účinnosti
- grafické zobrazení I-V křivky modulu
- dva napěťové a dva proudové vstupy pro současné měření AC a DC parametrů
- volitelně vzdálenou jednotku PV Remote Unit pro současné měření ozáření a teploty PV modulu

Elektrická instalace:
- možnost automatikého testu proudových chráničů
- měření proudových chráničů typu B
- měření zemního odporu
- vestavěná tabulka pojistek umožňuje automatické vyhodnocení výsledků měření impedance
- online monitor napětí na svorkách přístroje
- funkce osciloskopu
- měření impedance smyčky za proudovým chráničem bez jeho vybavení
- 1-fázové měření výkonu a energie (včetně měření až do 11. harmonické)

Další výhody:
- rozsáhlá paměť pro ukládání výsledků: cca 1800 měření nebo 500 I-V křivek nebo výkonu nebo jejich odpovídající kombinace

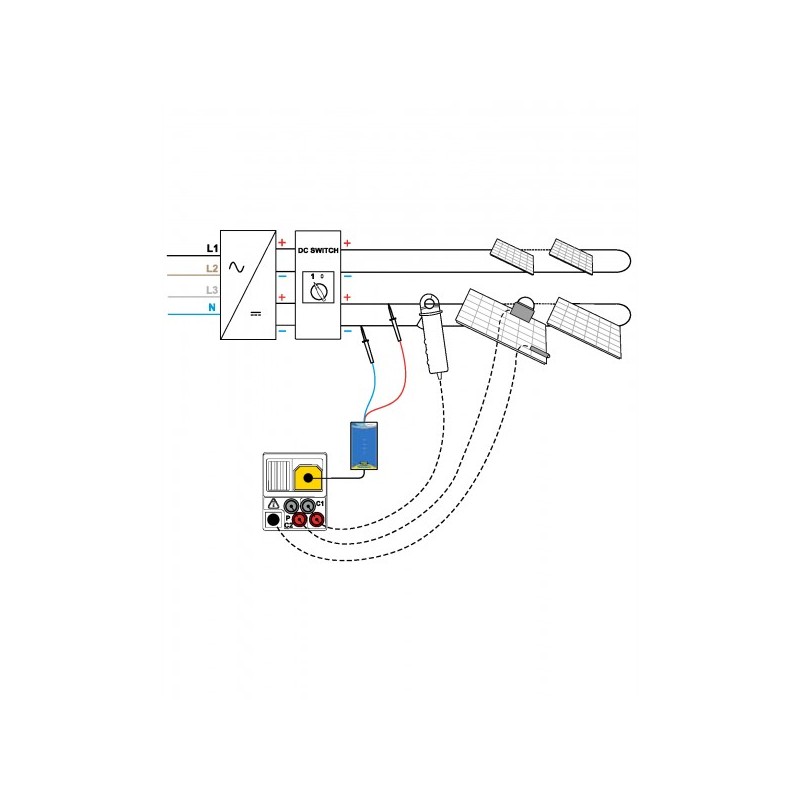

- funkce HELP: grafická nápověda se schématy zapojení pro měření jednotlivých veličin
- velmi rozsáhlé příslušenství v základní sestavě včetně PV bezpečnostní sondy, PC SW, akumulátorů, nabíječky a kalibračního listu
- PC SW Eurolink PRO dodávaný v základní sestavě umožňuje přenos uložených výsledků z paměti přístroje do PC a jejich zpracování (jednoduchá revizní zpráva, export dat, ...)
- PC SW Eurolink PRO Plus umožňuje navíc tvorbu profesionální revizní zprávy


Použití:

  • Testování, hodnocení a odstraňování poruch fotovoltaických instalací
  • Měření výkonu a energetické účinnosti (AC i DC)
  • Prvotní i periodické testování jednofázových a třífázových elektrických instalací


Normy:

  • Funkce:
    • IEC/EN 61557
    • IEC 62446 (pro fotovoltaiku)
    • BS 7671
    • EN 61008
    • EN 61009,
    • EN 60364-4-41
    • AS/NZ 3760
  • Elektromagnetická kompatibilita:
    • EN 61326
  • Bezpečnost:
    • EN 61010-1
    • EN 61010-2-030
    • EN 61010-031
    • EN 61010-2-032

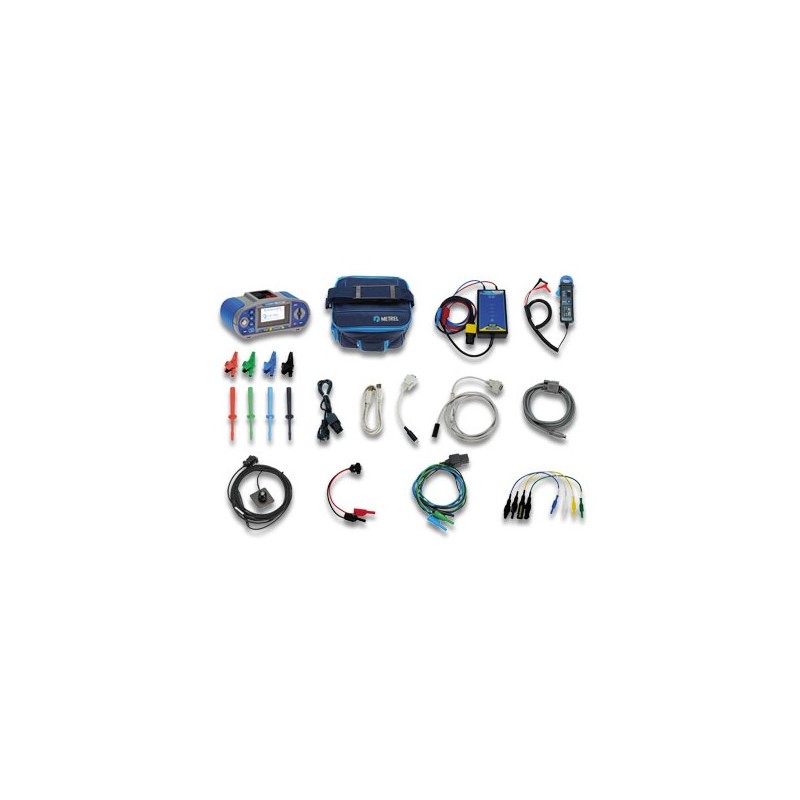

Rozsah dodávky:

  • Přístroj MI 3108 EurotestPV
  • A 1552 Velká přepravní taška
  • A 1053 Testovací kabel Schuko
  • A 1193 Testovací kabel, 3 x 1,5 m
  • A 1016, A 1062, A 1015, A 1014 Zkušební sonda, 4 ks (červená, zelená, modrá, černá)
  • A 1064, A 1309, A 1310, A 1013 Krokosvorka, 4 ks (červená, zelená, modrá, černá)
  • A 1384 PV Bezpečnostní sonda
  • S 2145 PV MC3/4 adaptéry samec/samice
  • A 1427 PV Referenční buňka
  • A 1400 Teplotní sonda
  • A 1707 Sada nosných popruhů
  • Kabel USB a RS232 - PS/2
  • Napájecí adaptér + 6 NiMH baterií, typ AA
  • PC SW EuroLink PRO
  • Krátký návod k použití
  • Návod k použití a příručka k paměťovým médiím
  • Kalibrační certifikát
  • Kleště A1391 již nejsou standardní součástí dodávky všech zařízení. Tyto kleště lze však objednat samostatně jako volitelné příslušenství.

Měření v PV instalacích

 Funkce  Měřicí rozsah  Základní chyba měření
 Napětí  0 V DC ... 999 V DC
 0 V AC ... 999 V AC
 I-V m.: 20 V DC ... 999 V DC
 ±(1,5 % z MH + 5 D)
 ±(1,5 % z MH + 3 D)
 ±(2 % z MH + 2 D)
 Proud  Panel m.: 0,0 mA ... 300 A DC
 Invert. m.: 0,0 mA ... 300 A AC
 I-V m.: 0,00 A ... 15 A DC
 ±(1,5 % z MH + 5 D)
 ±(1,5 % z MH + 3 D)
 ±(2 % z MH + 3 D)
 Výkon  Panel m.:0 ... 200 kW
 I-V m.: 0 ... 15 kW
 ±(2,5 % z MH + 6 D)
 ±(3 % z MH + 5 D)
 Energie  0,000 Wh - 1999 kWh
 I-V křivka  1000 V / 15 A / 15 kW
 Harmonické  do jedenácté harmonické
 Ozáření  0 ... 2000 W/m  ± (5 % z MH + 5 D)
 Teplota  -10°C ... + 85°C  ± 5 D

 Měření v elektrických instalacích

 Funkce  Měřicí rozsah  Základní chyba měření
 Izolační odpor
 (EN 61557-2)
 U = 50, 100, 250 V DC
 R do 199,9 MΩ
 U = 500, 1000 V DC
 R do 999 MΩ
 ±(5 % z MH + 3 D)

 ±(5 % z MH + 3 D)
 Spojitost 200mA
 EN 61557-4)
 0,00 Ω ... 1999 Ω  ±(3 % z MH + 3 D)
 Spojitost 7mA  0,0 Ω ... 1999 Ω  ±(5 % z MH + 3 D)
 Impedance smyčky
 EN 61557-3)
 0,00 Ω ... 9,99 kΩ  ± (5 % z MH + 5 D)
 Impedance sítě
 (EN 61557-3)
 0,00 Ω ... 9,99 kΩ  ± (5 % z MH + 5 D)
 Napětí  0 VAC ... 550 VAC  ± (2 % z MH + 2 D)
 Kmitočet  0,00 ... 499,9 Hz  ± (0,2 % z MH + 1 D)
 Sled fází
 (EN 61557-7)
 1.2.3 nebo 3.2.1
 Proudové chrániče
 (EN 61557-6)
 IΔN:10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
 - Dotykové napětí Uc  0,0 V ... 99,9 V  ( -0 %/ + 15%) z MH
 - Vypínací čas  0 ms ... max. čas  ± 1 ms
 - Vybavovací proud  0,2 x IΔN ... 2,2 x IΔN  ± 0,1 x IΔN

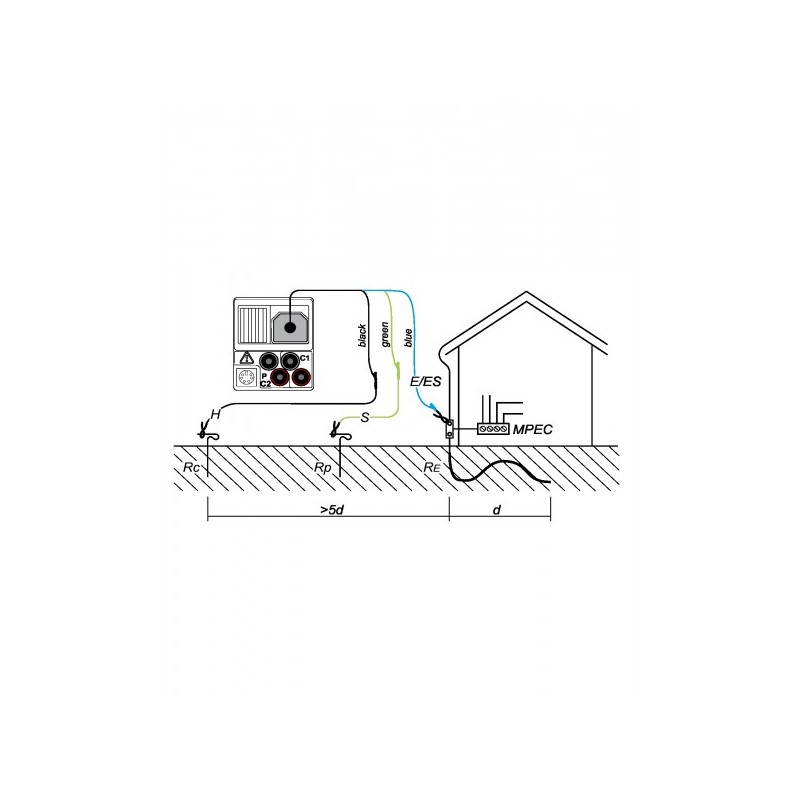

 Zemní odpor
 (EN 61557-5)
 0,00 Ω ... 9999 Ω  ± ( 5 % z MH + 5 D)

MH značí měřenou hodnotu, D značí digit

Všeobecně

   Přístroj  PV Remote Unit
 Displej  LCD 128 x 64 bodů s podsvětlením
 Napájení  6 x 1,2 V NiMH akumulátor, typ AA
 Přepěťová kategorie  CAT II / 1000 V DC
 CAT III / 600 V
 CAT IV / 300 V

 Třída ochrany  II (dvojitá izolace)
 Komunikace  RS 232 + USB  RS 232
 Rozměry  230 x 103 x 115 mm  140 x 230 x 80 mm
 Hmotnost  cca 1,3 kg  cca 1,0 kg
S připojením na PC S připojením na PC
