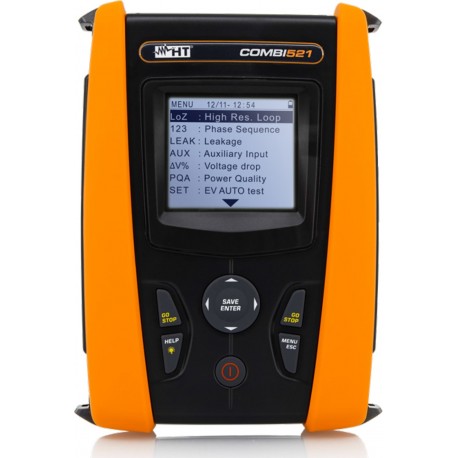

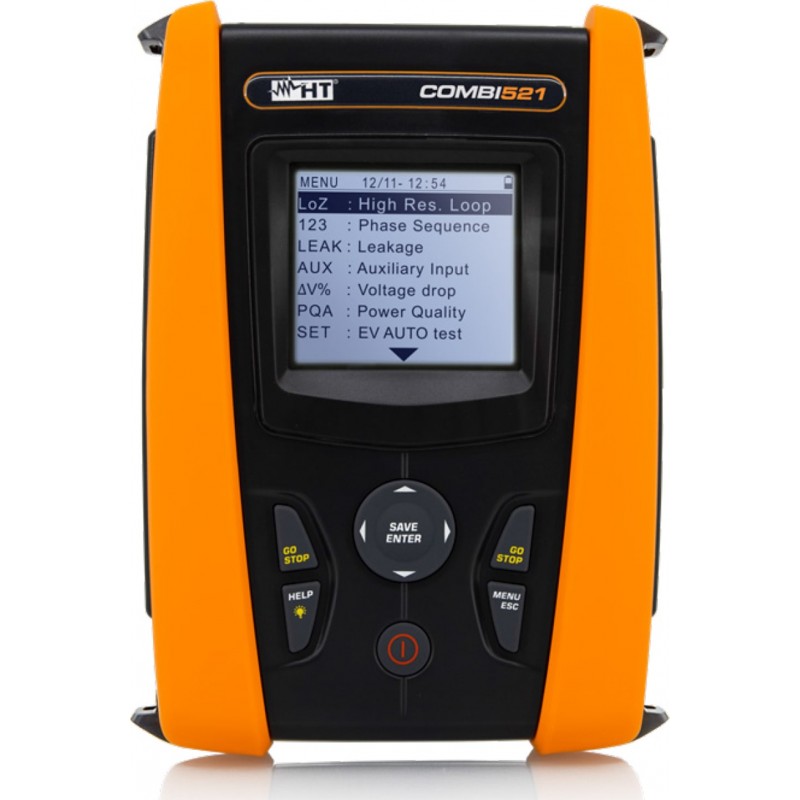

HT Instruments Combi 521 - Multifunkční přístroj pro revize instalací s analýzou kvality sítě a měřením EVSE

HT Instruments Combi 521 - Multifunkční přístroj pro revize instalací s analýzou kvality sítě a měřením EVSE

Multifunkční přístroj pro testování bezpečnosti elektrických instalací, analýzu kvality elektrické sítě a testování bezpečnosti EVSE

COMBI521 provádí testy na elektrických systémech v souladu s IEC/EN 61557-1, tedy měření kontinuity ochranného vodiče, izolačního odporu (s výpočtem PI a DAR), celkového zemního odporu, proudových chráničů typu B, A a vypínacího času a proudu, impedance vedení / smyčky s výpočtem případného zkratového / poruchového proudu, sledu fází a shody.

COMBI521 také umožňuje měření a ukládání parametrů prostředí (osvětlení, teplota), svodového proudu a elektrických veličin, jako je napětí, proud, účiník, výkon a harmonické na jednofázových systémech. V kombinaci s EV-TEST100 provádí COMBI521 ověřování a kontrolu nabíjecích stanic pro elektromobily (EVSE) v souladu s normami IEC / EN 61851-1 a IEC / EN60364-7-722.
COMBI521 je vybaven inovativní funkcí AUTO: výběrem této funkce a pouze nastavením hodnoty proudu proudového chrániče COMBI521 postupně provádí testy celkového zemního odporu, vypínacího času proudového chrániče a izolačního odporu. Na konci testu zařízení zobrazí všechny výsledky s indikací shody nebo neshody s normami jednoduchými symboly OK nebo NOT OK.

Vnitřní paměť umožňuje uložit naměřené hodnoty a následně je přenést do PC přes opticko/USB připojení. Díky mobilní aplikaci HTAnalysis App, která je zdarma ke stažení pro systémy iOS a Android, je COMBI521 schopen přenášet naměřená a zaznamenaná data do tabletů a chytrých telefonů a dává tak operátorovi možnost přizpůsobit a sdílet výsledky svých testů prostřednictvím HtCloud.

Všechna měření elektrické bezpečnosti podle požadavků mezinárodních bezpečnostních norem
AUTOMATICKÝ test (zemní odpor bez vypnutí, doba vypínání proudového chrániče, izolační odpor) v sekvenci

Funkce
Spojitost ochranných vodičů s 200mA
Izolační odpor do 1000V, s dielektrickým absorpčním poměrem D.A.R. a polarizačním indexem P.I.
Test polarity
Chrániče typu A, AC, B obecné a selektivní vypínací čas a proud
Impedance linky/smyčky, fáze-fáze, fáze-neutrál, fáze-PE (také ve vysokém rozlišení s volitelným příslušenstvím IMP57)
Koordinace jističů a pojistek
Globální zemní odpor
Měření sledu fází a shody
Měření unikajícího proudu
Měření elektrických parametrů v jednofázových instalacích (V, A, W, VAR, VA, PF)
Měření napětí, proudu, činného, jalového, zdánlivého výkonu
Měření Cosphi, účiníku
Harmonické do 49-té s THD
Měření parametrů prostředí pomocí externích sond (HT52/05 a HT53/05)
Interní paměť a připojení k PC
Wi-Fi připojení k chytrým telefonům a tabletům se systémem Android a iOS

NORMY:  CE MARK
  IEC/EN61010-031
  IEC/EN61010-1
  IEC/EN61010-2-030
  IEC/EN61010-2-033
  IEC/EN61010-2-034
  IEC/EN61187
  IEC/EN61326-1
  IEC/EN61557-1
  IEC/EN61557-10
  IEC/EN61557-2
  IEC/EN61557-3
  IEC/EN61557-4
  IEC/EN61557-6
