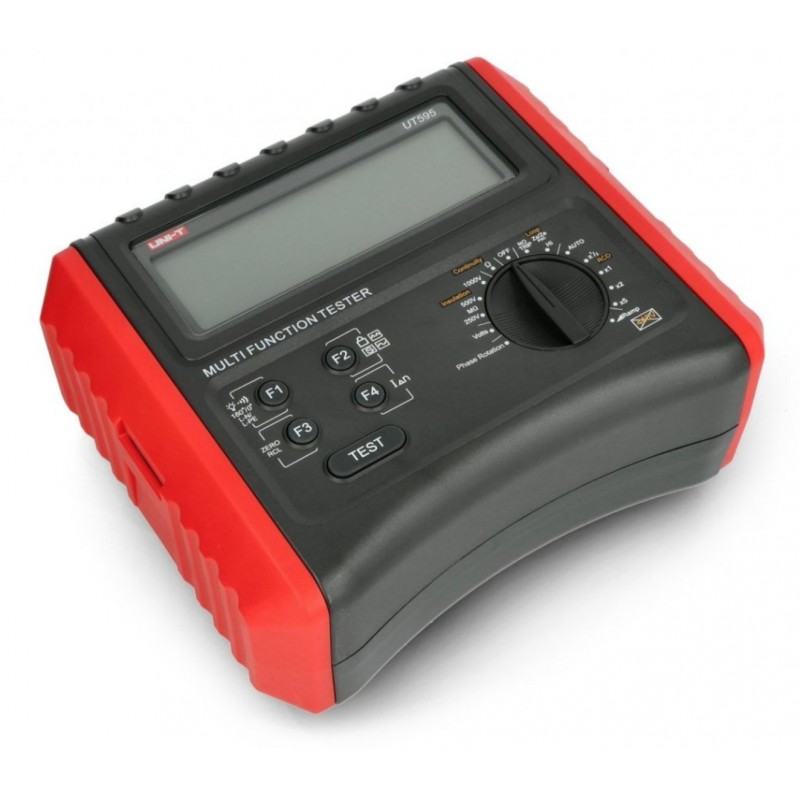

UNI-T UT595 - Multifunkční tester

Tester multifunkční UNI-T UT595

Přístroj UT 595 je univerzální měřící a testovací přístroj pro provádění revizí elektrických spotřebičů. Umožňuje automatizovanou kontrolu vybavovací doby proudových chráničů, měření svodových proudů, měření impedance zemnicí smyčky a spojitosti uzemnění, měření izolačního odporu, měření kmitočtu AC napětí a měření DC a AC napětí, pořadí fází v třífázových rozvodech.

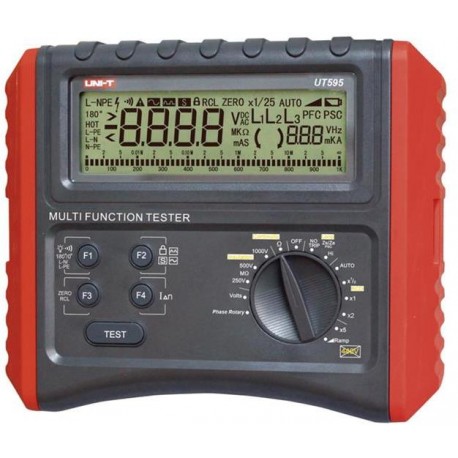

Přístroj je navržen s novým vzhledem, s velkým multifunkčním displejem s pruhovým ukazatelem s padesáti dílky. Má odolný kryt a nové analogové, digitální a mikroprocesorové obvody.
Tento přístroj byl navržen, vyroben a testován podle bezpečnostního standardu IEC61010 (Bezpečnostní požadavky na elektrická zařízení) v kategorii přepětí CATIII 300V. Plně vyhovuje normě ČSN EN 61557 pro měření izolačního a přechodového odporu.
UT595 je ideální nástroj pro údržbu, testování a kontrolu ochranných prvků elektrických zařízení pro každého elektrikáře a revizního technika.


Parametry produktu:

• maximální zobrazení displeje: 9999, analogový pruh 50 dílků
• podsvícený displej LCD o rozměrech: 125 x 37 mm
• displej zobrazuje: funkční režimy, hodnoty, jednotky a symboly
• přepínání funkcí: otočný 15-ti polohový přepínač
• přepínání rozsahů: automatické
• měření doby vybavení proudových chráničů: typů 10mA, 30mA, 100mA, 300mA, 500mA
• možnost změny fázového úhlu 0°/180° pro detekci nejrychlejšího času vybavení chráničů
• volitelný testovací režim půlvlny / celé vlny AC napětí
• automatické testy proudových chráničů: sekvenční přepínání svodových proudů, plynulý náběh svodového proudu až do vybavení chrániče
• uložení naměřených hodnot v paměti
• test impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC): v rozsazích 0,05Ω až 2000Ω
• měření spojitosti uzemnění: v rozsahu 0,01Ω až 200Ω
• měření izolačního odporu: 0,05 MΩ až 1MΩ při zkušebním napětí 250V/500V/1000V
• měření kmitočtu AC napětí: v rozsahu 20Hz až 100Hz
• měření AC a DC napětí: 0V až 440V, automatické rozlišení AC/DC/polarity
• měření pořadí fází: indikace sledu fází, směru rotace
• napájení: 6 ks alkalická baterie 1,5V AA
• kalibrační protokol: nutno objednat samostatně
• automatické vypínání přístroje
• uzamykání tlačítek
• nepostradatelný pomocník každého revizního technika

Technické parametry:

Měření proudových chráničů

• volba měřicího proudu I: 10mA / 30mA / 100mA / 300mA / 500mA
• měřicí napětí: 220V ±10%, kmitočet 45Hz ž 65Hz
• přesnost měřicího proudu při napětí AC 220V: ± (10% + 2)
• automatický test chrániče s proudem I: 50%, 100%, 200%, 500% vybavovacího proudu
• rozsah měření času při proudu ½*I, Δn: 0 až 2000ms
• rozsah měření času při proudu 1*I, Δn : 0 až 500ms (s funkcí odpočtu)
• rozsah měření času při proudu 1*I, Δn : 0 až 300ms
• rozsah měření času při proudu 2*I, Δn : 0 až 200ms (s funkcí odpočtu)
• rozsah měření času při proudu 2*I, Δn : 0 až 150ms
• rozsah měření času při proudu 5*I, Δn : 0 až 40ms
• možnost změny fázového úhlu 0°/180°
• přesnost měření času: ±(5%+5)

Měření impedance smyčky / poruchového proudu (PFC) / zkratového proudu (PSC)

• provozní napětí: 220V ± 10% / 195V až 440V / 45Hz až 65Hz
• měřicí proud a čas: 20A / 20ms
• měřicí rozsahy: 0,05Ω až 1,99Ω; 2,0Ω až 19,9Ω; 20Ω až 2000Ω
• nejnižší rozlišení: 0,01Ω
• zkratový proud: 0kA až 26kA
• přesnost: ± (5% + 5)

Měření spojitosti uzemnění

• jmenovité měřicí napětí: cca 5V
• měřicí proud: více než 200mA
• měřicí rozsah: 0,01Ω až 200Ω
• přesnost v rozsahu 0,01Ω až 200Ω: ± (2% + 5)

Měření izolačního odporu

• zkušební jmenovité napětí naprázdno: DC 250V ±10% nebo 500V ±10% nebo 1000V ±10%
• rozsah měření: 0,05 až 250MΩ, nebo 0,05 až 500MΩ, nebo 0,05 až 1000MΩ
• jmenovitý měřicí proud při zátěži 250kΩ, 500kΩ nebo 1MΩ: 0,9mA až 1,1mA
• zkratový proud: <1,8mA
• přesnost měření v rozsahu 0,05MΩ až 1000MΩ: ±(5%+5)

Měření AC a DCV napětí

• rozsah měření DC: 0 až ±440V
• rozsah měření AC: 0 až 440V (50/60Hz)
• rozlišení: 1V
• přesnost měření: ±(2%+3)
• měření napětí v rozsahu <10V: pouze informativní

Měření kmitočtu

• rozsah měření: 20Hz až 100Hz
• rozlišení: 1Hz
• přesnost měření: pouze informativní

Měření sledu fází

• pro napětí: třífazové AC 100V až 440V / 45 až 65Hz
• sled fází: L1 → L2 → L3 rotace vpřed; L1 → L2 → L3 zpětná rotace
• úbytek napětí na fázi: úbytek na fázi L1, L2 nebo L3 bude zobrazen na displeji LCD

Obecné parametry:

• funkce automatického výběru rozsahu: ano
• indikace slabé baterie: ano, symbol „ “ na displeji
• indikace přetížení (mimo rozsah): ano, symbol „OL“ na displeji
• napájení: baterie AA 1,5V, 6 kusů
• proudový odběr: základní cca 10mA, cca 50mA při rozsahu 1000V
• rozměry displeje LCD: 125 × 37 mm
• pracovní prostředí: teplota 0°C až +40°C, vlhkost max. 85%RH
• uváděná přesnost je garantována v prostředí: teplota 23 ±5°C, vlhkost: 45-75% RH
• skladovací prostředí: teplota -20°C až +60°C, vlhkost max. 90%RH
• hmotnost: 1 kg (včetně baterií)
• rozměry přístroje: 210 x 90 x 175 mm
• barva přístroje: červená a šedá

Rozsah dodávky:

• přístroj UT595

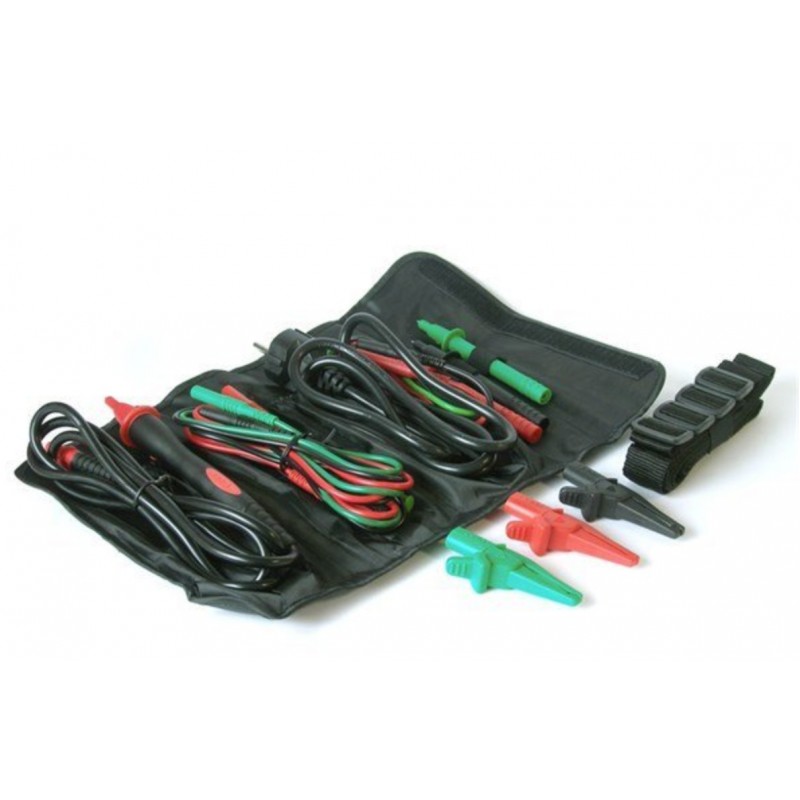

• testovací kabely: 3ks (speciální červený se spouští × 1, zelený × 1, černý × 1)
• alkalická baterie 1,5V AA

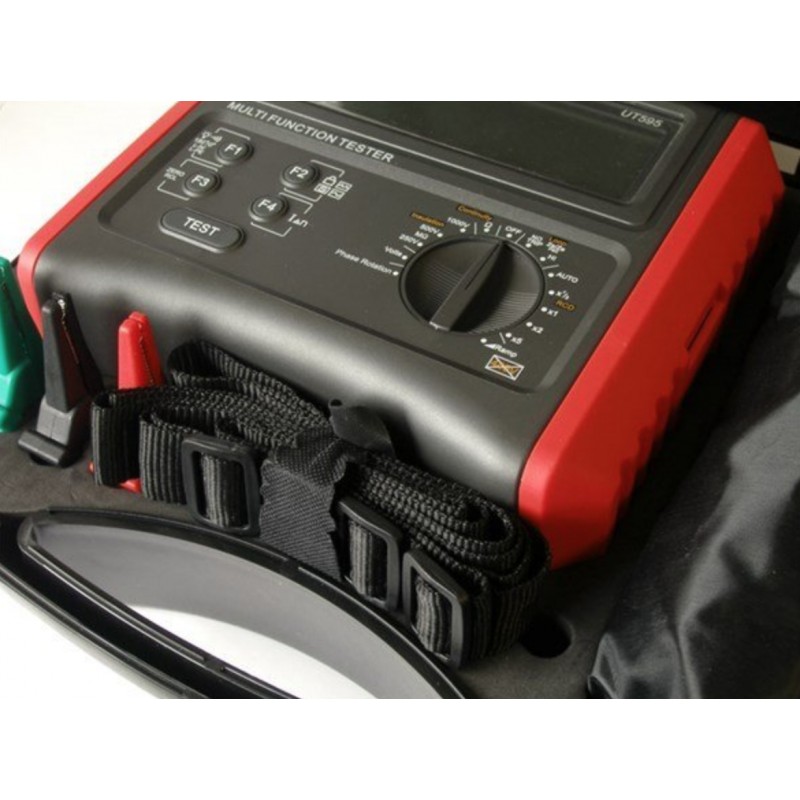

• přenosné pouzdro
• návod k použití
