Metra Blansko PU 195 - sdružený revízní přístroj

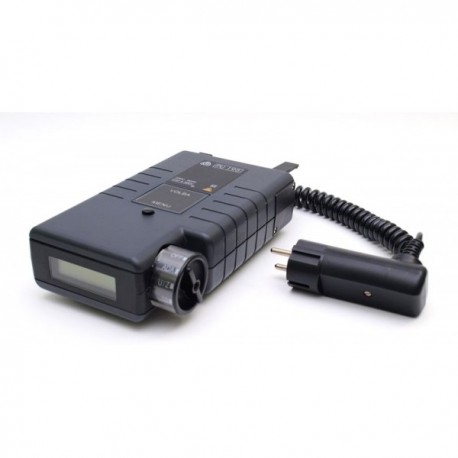

Metra Blansko PU-195

Přístroj je určen pro rychlá měření silnoproudých elektrických instalací jednofázových nebo třífázových s fázovým napětím 190 až 260 V a pro zkoušení proudových chráničůvšech typů - nezpožděných (-), zpožděných (G) i selektivních (S) citlivých jak na proud střídavý (AC), tak pulzující (A).

Měřené hodnoty a další údaje jsou zobrazovány na podsvíceném grafickém displeji. Naměřené hodnoty (až 1000 měření) jsou ukládány do paměti. Lze je zobrazit na displejinebo pomocí standardního kabelu USB A-B přenést do počítače k dalšímu zpracování.

Přístroj splňuje požadavky normy ČSN EN 61326-1 - Zařízení tř. B, přerušovaný provoz a ČSN EN 61557 - Zařízení ke zkoušení, měření nebo sledování činnosti prostředkůochrany. Je napájen ze 4 NiMh nebo NiCd akumulátorů typ AAA, které se dobíjejí v přístroji. Součástí dodávky je dvouvodičový měřicí adaptér PD191.1, 2 kusy krokosvorek a obal.

• Měřené hodnoty a další údaje jsou zobrazovány na podsvíceném grafickém displeji.

• Naměřené hodnoty (až 1000 měření) jsou ukládány do paměti.

• Lze je zobrazit na displejinebo pomocí standardního kabelu USB A-B přenést do počítače k dalšímu zpracování.

• Přístroj splňuje požadavky normy ČSN EN 61326-1 - Zařízení tř. B, přerušovaný provoz a ČSN EN 61557 - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany.

• Je napájen ze 4 NiMh nebo NiCd akumulátorů typ AAA, které se dobíjejí v přístroji.

• Součástí dodávky je dvouvodičový měřicí adaptér PD191.1, -2 ks krokosvorek a pouzdro.

Kontrola zásuvky:

• napětí UL-PE: 0,5U L-N až 260V, ±(1%MH +1D)

• napětí UL-N: 180 až 260 V, ±(1%MH +1D)

• napětí UN-PE: 10 V až 0,5U L-N, ±(1%MH +1D)

• test zásuvky - ověření správného zapojení vodičů v zásuvce

• informativní měření kmitočtu napětí: 15 až 450 Hz

Měření v třífázové síti:

• měření sdruženého napětí do 450V: 10 až 450 V, ±(1%MH +2D)

• vnitřní impedance sítě Z I mezi fázemi: 0,40 až 19,99 Ω, ±(5%MH + 12D)

• kontrolu sledu fází (s adaptérem PD195 – na objednávku)

Měření impedancí smyček:

• impedance ochranné smyčky Z S: 0,40 až 19,99 Ω, ±(5%MH + 10D)

• vnitřní impedance sítě Z I: 0,40 až 19,99 Ω, ±(5%MH + 10D)

• impedance ochranné smyčky ZS za chráničem 300 mA: 4,0 až 199,9 Ω, ±(5%MH + 10D)

• impedance ochranné smyčky ZS za chráničem 30 mA: 50 až 1999 Ω, ±(5%MH + 15D)

Měření proudových chráničů:

• vybavovací čas t A střídavým a pulzujícím proudem IDN: 0 až 999ms, ±(1%MH + 2ms)

• vybavovací čas t A střídavým a pulzujícím proudem 5xI DN: 0 až 150ms , ±(1%MH + 2ms)

• měření vybavovacího proudu ID postupně narůstajícím proudem: 50 až 110% IDN , ±( 6 % IΔN)

• měření dotykového napětí UB proudem 0,45xIDN: 0 až 99V , ±(6% MH+1V)

Měření odporů:

• měření odporu RPE proudem 200 mA se změnou polarity proudu: 0,00 až 19,99Ω, ±(3%MH +10D)

• měření izolačních odporů RISO napětím 50V až 500V: 0,100 až 9,999MΩ, ±(3%MH+10D)

Technické parametry:

• Hmotnost: max. 1,4 kg včetně napájecích baterií, bez obalu

• Baterie: 4 NiMh nebo NiCd akumulátorů typ AAA, které se dobíjejí v přístroji

• Rozměry: 200 mm x 120 mm x 50 mm
