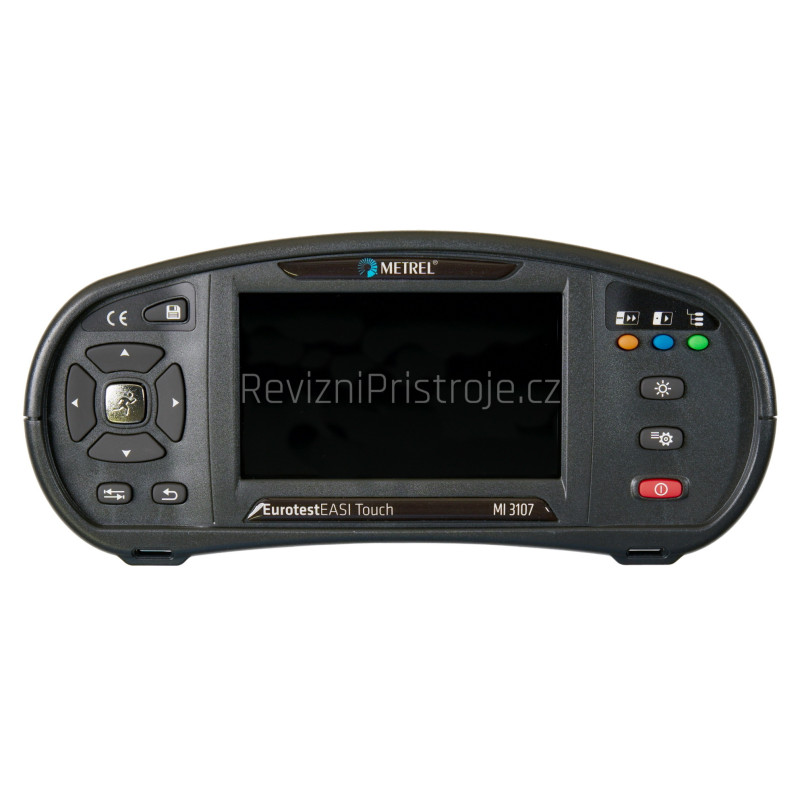

Metrel MI3107 EurotestEASI Touch - multifunkční revizní přístroj

Metrel MI 3107 EurotestEASI Touch - multifunkční měřicí přístroj pro revize elektrických instalací

Zajištění bezpečnosti u nízkého napětí je nevyhnutelné v domácím i kancelářském prostředí.
MI3107 EurotestEASI Touch v sobě spojuje snadnost použití, přesnost a spolehlivost v kompaktním a přenosném přístroji.
Díky pokročilému ergonomickému krytu Eurotest je zkonstruován pro pohodlné každodenní používání v terénu.
Díky rychlým výsledkům testů a spolehlivému výkonu pomáhá technikům při plnění regulačních požadavků.

Základní vlastnosti:

• Barevný dotykový displej
• V paměti uložená tabulka charakteristik pojistek umožňuje automatické vyhodnocení měření
• Funkce „HELP“ zobrazí na displeji schéma připojení přístroje k měřenému objektu
• Hodiny reálného času, paměť pro ukládání změřených hodnot; konektivita: USB-C, Wi-Fi, Bluetooth®, PC SW součástí dodávky, kompatibilita s aplikací Metrel Cloud pro Android i iOS
• AUTO SEQUENCE® – automatické postupy měření
• Rozsáhlé příslušenství v základní sestavě
• Li-Ion napájecí akupack s kapacitou 5,2 Ah a rychlým nabíjením 45 W přes USB-C

Hlavní vlastnosti:



Funkce a vlastnosti přístroje:

• Počáteční a pravidelné testování a kontroly nízkonapěťových instalací v domácnostech a kancelářích;
• Testování systémů TT a TN;
• Testování požární bezpečnosti a nebezpečí;
• Problémy s instalací;
• Testování napájecích zařízení pro elektrická vozidla (EVSE) A1532XA;
• Údržba (např. po opravě instalace);
• Nízkonapěťové uzemnění a ochrana před bleskem;
• Barevný dotykový displej;
• V paměti uložená tabulka charakteristik pojistek a jističů umožňuje automatické vyhodnocení měření;
• Funkce „HELP“ zobrazí na displeji schéma připojení přístroje k měřenému objektu;
• Hodiny reálného času, paměť pro ukládání naměřených hodnot;
• Konektivita: USB-C, Wi-Fi, Bluetooth, PC SW MESM ke stažení zdarma, kompatibilita s aplikací Metrel Cloud pro Android i iOS;
• AUTO SEQUENCE® – automatické postupy měření;
• Rozsáhlé příslušenství v základní sestavě;
• Li-Ion napájecí akupack s kapacitou 5,2 Ah a rychlým nabíjením 45 W přes USB-C.
• Poznámka: Požadované parametry nabíjecího adaptéru: USB-C PD, proud < 3 A, napětí 12–15 V DC.
  Vyhovující je například typ A 1860.

Všeobecné parametry:

• Napájení: 7,2 V (5200 mAh) lithium-iontová baterie
• Měřicí kategorie: 600 V CAT III; 300 V CAT IV
• Třída ochrany: Dvojitá izolace

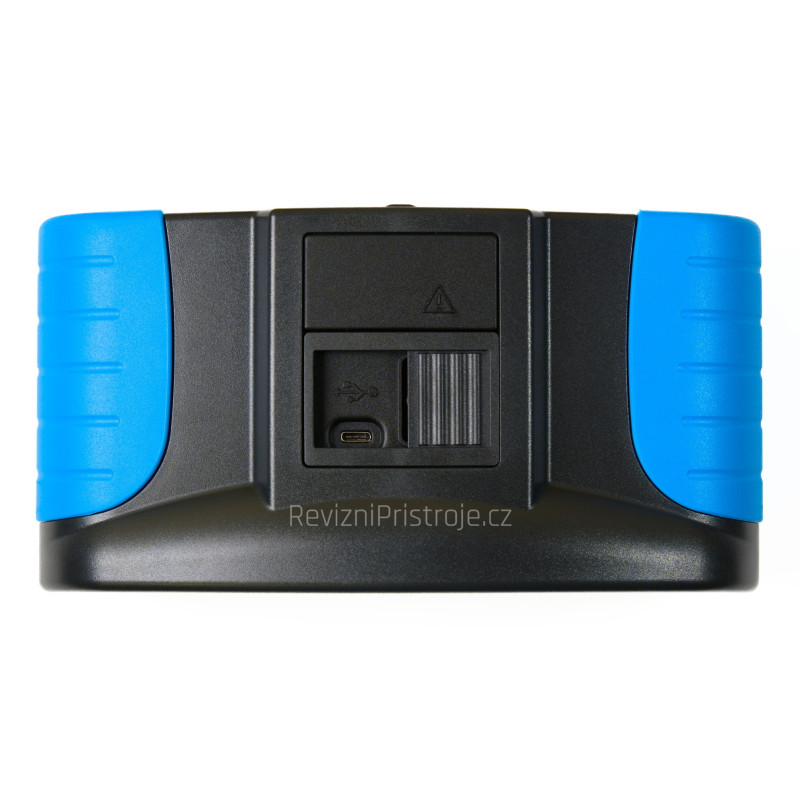

• COM port: Bluetooth, USB typu C
• Displej: Barevný TFT displej, 4,3 palce, 480 × 272 pixelů
• Hmotnost: 1,040 kg
• Rozměry (d × v × š): 230 × 103 × 115 mm

Rozsah dodávky:

• Přístroj MI 3107 EurotestEASI Touch
• 1x A 1014 měřicí hrot, černý
• 1x A 1015 měřicí hrot, modrý
• 1x A 1062 měřicí hrot, zelený
• 1x Krokosvorka A 1013 černá
• 1x Krokosvorka A 1310 modrá
• 1x Krokosvorka A 1309 zelená
• 1x A 1193 Testovací kabel, ČERNÝ/ZELENÝ/MODRÝ, 1,5 m, 0,75 mm²
• 1x Testovací kabel A 1053 (230 V, UniSchuko)
• 1x USB kabel A 1857
• 1x Popruh na krk A 1707, Velikost: S
• Kalibrační certifikát od výrobce
• Stručný návod k použití
• Návod k obsluze
• Základní licence SW 1201 Metrel ES Manager Basic
• SW 1201 Metrel ES Manager, ke stažení zdarma ZDE
• Upozornění: Součástí dodávky není brašna (A 1289) ani napájecí zdroj (A 1860). Tato příslušenství je nutné objednat samostatně.

Používa se pro:

• Počáteční a pravidelné testování a inspekce nízkonapěťových instalací v domácnostech a kancelářích
• Testování TT a TN systémů
• Testování požární bezpečnosti a rizik
• Řešení problémů při instalaci
• Testování zařízení pro napájení elektrických vozidel (EVSE)
• Údržbu (např. po opravě)
• Nízkonapěťové uzemnění a ochranu před bleskem

Použíté normy:

• Funkčnost: IEC/EN 61557
• Elektromagnetická kompatibilita (EMC): EN 61326-1, EN 61326-2-2
• Bezpečnost (LVD): EN 61010-1, EN 61010-2-030, EN 61010-031, EN 61010-2-032
• Referenční normy pro elektrické instalace a komponenty:HD 60364-6 (DIN VDE 0100 600), BS 7671, AS/NZS 3017, IEC 60364-4-41 (DIN VDE 0100 410), EN 61008, EN 61009, IEC 60364-5-53 (DIN VDE 0105 100), IEC 60364-2-41 (DIN VDE 0122 1), IEC 62752, IEC 62955

Izolační odpor

• Rozsah: 0,00 MΩ ÷ 199,9 MΩ (pro U = 50, 100, 250 V DC)
• Rozsah: 0,00 MΩ ÷ 999 MΩ (pro U = 500, 1000 V DC)
• Jmenovitý proud: ≥ 1 mA DC
• Počet měření: asi 1000 (s plně nabitými akumulátory)

Spojitost R 200mA

• Rozsah: 0,00 Ω ÷ 1999 Ω
• Měřicí napětí naprázdno: 6,5 ÷ 18 V DC
• Měřicí proud (R ≤ 2 Ω): ≥ 200 mA
• Kompenzace odporu měřicích vodičů: ano (do 5 Ω)
• Automatická změna polarity: ano
• Počet měření: asi 1700 (s plně nabitými akumulátory)

Spojitost R 7mA

• Rozsah: 0,0 Ω ÷ 1999 Ω
• Měřicí napětí naprázdno: 6,5 ÷ 18 V DC
• Měřicí proud: ≤ 8,5 mA
• Kompenzace odporu měřicích vodičů: ano (do 5 Ω)

Proudové chrániče – všeobecně

• Typ proudových chráničů: AC, A, B, F, B+, 2 pole, 3 pole, PRCD S, PRCD S+,
  PRCD S pro, PRCD K, RDC DD, IC CPD, MI RCD
• Jmenovitý proud: 6 ÷ 1000 mA
• Tvar rozdílového proudu: sinusový, pulsující, vyhlazený DC
• Typ měřených proud. chráničů: standardní, selektivní, G/KV
• Počáteční polarita rozdílového proudu: 0°, 180°, obě polarity
• Rozsah napětí: 40 V ÷ 264 V (45 Hz ÷ 65 Hz)

Proudové chrániče – dotykové napětí

• Rozsah: 0,0 V ÷ 99,9 V
• Měřicí proud: max. 0,3 x IΔN

Proudové chrániče – vypínací čas

• Rozsah: 0,0 ms ÷ 10,00 s

Proudové chrániče – vybavovací proud

• Rozsah: 0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN)
• Vypínací čas: 0,0 ms ÷ 10,00 s
• Dotykové napětí: 0,0 V ÷ 99,9 V

Skutečná impedance smyčky a zkratový proud

• Rozsah: 0,00 Ω ÷ 9,99 kΩ
• Zkratový proud: 0,00 A ÷ 23,0 kA

Skutečná impedance smyčky a zkratový proud bez vypnutí RCD

• Rozsah: 0,00 Ω ÷ 9,99 kΩ
• Zkratový proud: 0,00 A ÷ 23,0 kA

Skutečná impedance sítě a zkratový proud, úbytek napětí

• Rozsah: 0,00 Ω ÷ 9,99 kΩ
• Zkratový proud: 0,00 A ÷ 199 kA
• Úbytek napětí: 0,0 % ÷ 99,9 %

Zemní odpor (třívodičová metoda)

• Rozsah: 0,00 Ω ÷ 9999 Ω
• Zkratový proud: < 30 mA
• Automatické měření odporu sond: ano
• Automatické měření rušivého napětí: ano

Sled fází

• Vstupní napětí: 100 V ÷ 550 V AC
• Kmitočet: 14 Hz ÷ 500 Hz
• Zobrazený výsledek: 1.2.3 nebo 3.2.1

Napětí

• Rozsah: 0 V ÷ 550 V
• Kmitočet: 0 Hz, 14 Hz ÷ 500 Hz
• Způsob měření: skutečná efektivní hodnota TRMS

Kmitočet

• Rozsah: 0,00 Hz ÷ 499,9 Hz
• Vstupní napětí: 10 V ÷ 550 V

Monitor napětí na svorkách

• Rozsah: 10 V ÷ 550 V
