C.A 6117 - kontrola a revize instalací

CA6117

3760171418512

CHAUVIN ARNOUX

Vaše cena: 49 999,00 Kč bez DPH

60 498,79 Kčs DPH

Skladem

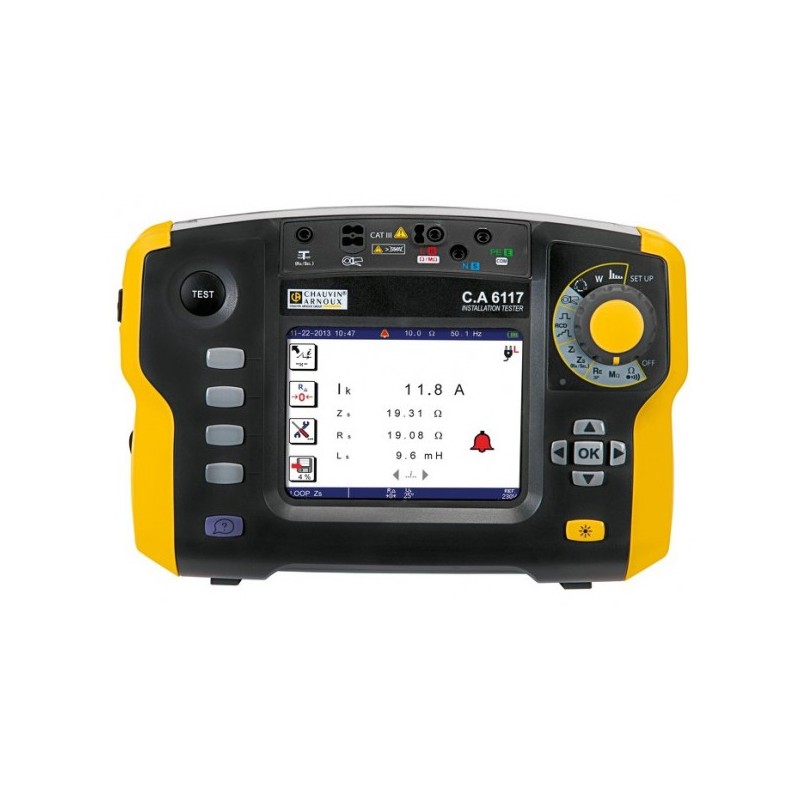

Chauvin Arnoux CA 6117 - multifunkční revizní přístroj

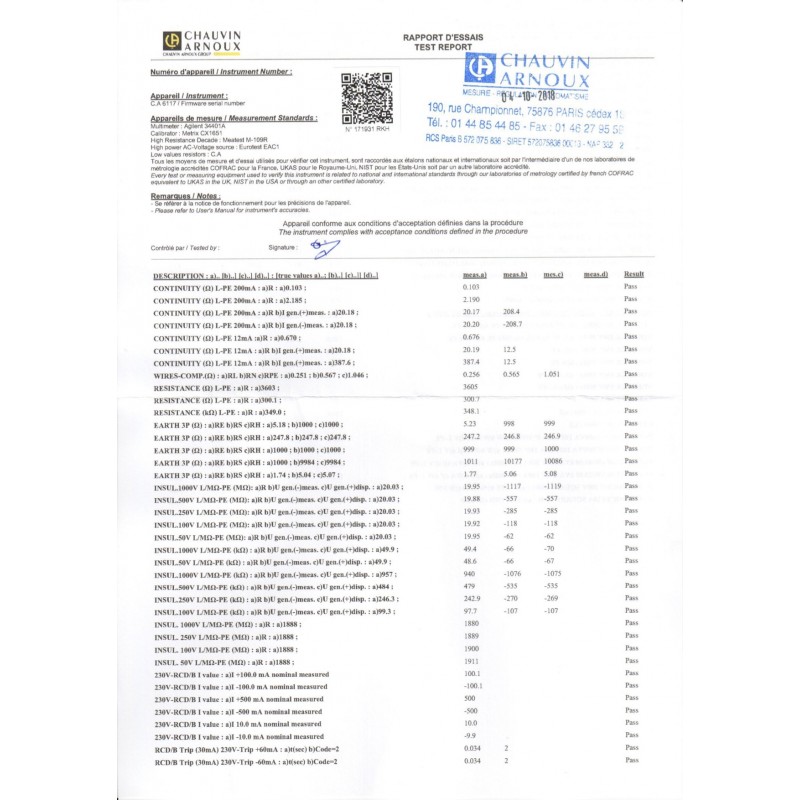

+ kalibrační list od výrobce (viz foto)
+ české menu
+ český návod

Tester instalací
Měření:
Izolační odpory, zemní odpory, impedance smyčky a vnitřní odpor sítě včetně indukční složky. Proudové chrániče, napětí, proud, výkon, frekvence, harmonické, malé odpory, sled fází. Barevný displej.

- Základní program pro připojení k PC v ceně

Více informací

Chauvin Arnoux CA 6117 - multifunkční revizní přístroj

Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.

Rozdíl mezi přístroji C.A 6116N a C.A 6117 je ten, že přístroj C.A 6117 je možné využít i pro testování ochranných zařízení proti zbytkovým proudem typu B.

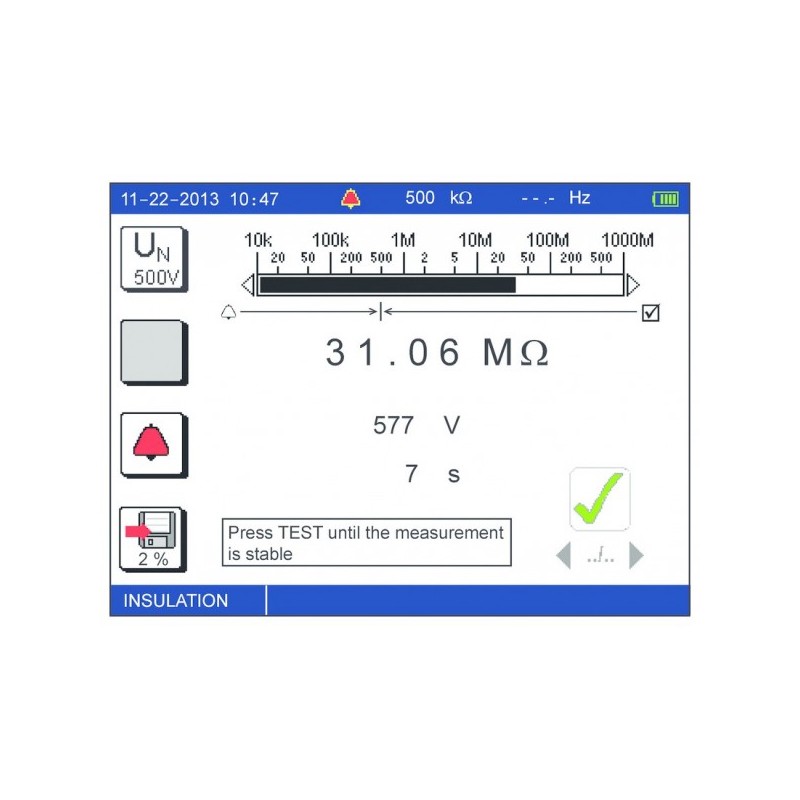

Měření izolačního odporu:
  •     Měření do hodnoty 2 GΩ
  •     Měření napětím 50, 100, 250, 500 a 1000 V


Měření proudových chráničů:
  •     Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
  •     Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A, AC a B
  •     Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta


Měření uzemnění:
  •     Měření pomocí 3 sond (metoda 62%) v soustavách bez napětí
  •     Zobrazení induktivní složky
  •     Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
  •     Měření celkového zemního odporu


Měření impedance smyčky:
  •     Zobrazení odporové a induktivní složky
  •     Měření vnitřního odporu sítě L-N, L-L (Zi)
  •     Měření impedance smyčky L-PE (Zs)
  •     Nastavitelná hodnota proudu 6, 9, 12 mA a 5 A
  •     Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče
  •     Měření poklesu napětí v kabelech ΔV při měření Zi
  •     Pokles napětí v kabelech se měří za účelem kontroly, zda je průřez kabelů dostatečný pro konkrétní soustavu.
  •     Pokud je pokles napětí, příliš velký (> 5%) znamená to, že průřez kabelů je příliš malý.

Měření napětí, proudu, odporu a frekvence:

  •     Zobrazení průběhů napětí a proudů (osciloskop)
  •     Měření napětí do 550 V AC / DC
  •     Měření proudu pomocí kleští
  •     Měření frekvence DC / 15,3 až 500 Hz


Měření výkonu a harmonická analýza (pouze s měřícími kleštěmi C177A):

  •     Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
  •     FFT analýza do 50 harmonické U a I, výpočet THD

Test sledu fází

Měření spojitosti (test pospojování):
  •     Měření propojení proudem 12 a 200 mA

Rozsah dodávky:
  •     tester C.A 6117
  •     sonda s dálkovým ovládáním
  •     měřicí vodič se zástrčkou
  •     měřicí vodič trojpramenný
  •     3 ks měřicí hroty
  •     3 ks krokosvorky
  •     2 ks měřicí vodiče
  •     software ICT
  •     USB kabel pro připojení k PC
  •     brašna
  •     popruh na rameno
  •     sada HANDS-FREE
  •     adaptér na napájení
  •     návod k obsluze v cz
  •     kalibrační list


Volitelné příslušenství:
  •     MN77 - Převodník klešťový
  •     C177 - Převodník klešťový
  •     C177A - Převodník klešťový
  •     3P - 15 m sada pro měření zemního odporu
  •     3P - 50 m sada pro měření zemního odporu
  •     3P - 100 m sada pro měření zemního odporu
  •     software DataView
