Chauvin Arnoux CA 1900 - Termokamera pro měření lidské teploty

C.A1900

CHAUVIN ARNOUX

Vaše cena: 49 000,00 Kč bez DPH

59 290,00 Kčs DPH

Skladem do 5 pracovních dnů

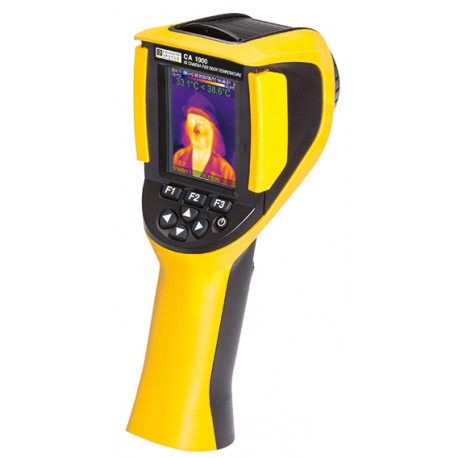

Chauvin Arnoux C.A 1900 - Termokamera pro měření lidské teploty


Termokamera pro měření ve zdravotnictví


Speciální provedení pro měření teplot lidského těla
Rozlišení 160 x 120 bodů
Rozsah 30 °C až 45 °C
Zorné pole 38°x 28°
Přesnost ± 0,5 °C při 37°C
Teplotní citlivost 0,06 °C

Více informací

Chauvin Arnoux C.A 1900 - Termokamera pro měření lidského těla,

Preventivním nástrojem proti šíření infekcí (nejen COVID 19) je teplotní screening lidského těla. Horečka je častým příznakem a bezkontaktní měřicí metody jsou rychlým a dostupným způsobem, jak odhalit osobu s abnormálně vysokou teplotou. Bezkontaktní metody jsou sice rychlým a efektivním způsobem neinvazivní detekce, ale pro relevantní výsledky musí být splněno několik podmínek.

Hlavní vlastnosti:

  • Pro měření teplot na lidském těle jsou potřeba speciálně navržené přístroje - běžné bezkontaktní teploměry a kamery jsou navrženy pro průmyslová měření a rozsahy měření jsou velmi velké (typicky stovky °C). Při těchto měřeních je jejich běžná chyba (+-2°C nebo +-2% z měřené hodnoty) zanedbatelná, ale pro měření na lidském těle příliš velká. Je proto potřeba speciální model s úzkým rozsahem teplot, ale vyšší přesností. Nová kamera C.A 1900 měří od 30 do 45°C s přesností lepší než +-0,5°C.
  • Citlivost kamery musí být dostatečná - kamera musí být schopná od sebe odlišit relativně malé odchylky měřených teplot. Kamera s citlivostí 60mK pak dokáže lépe vykreslit rozložení teploty než kamera s citlivostí 100mK a má přímý vliv na přesnost měření.
  • Teplotní stabilita - každé elektronické zařízení generuje více či méně tepelné energie. Kamery nejsou výjimkou. Toto teplo ale ovlivňuje vnitřní podmínky kamery a jejího čipu. Pro stabilní měření musí být tento vliv co nejmenší v celém roszahu provozních teplot (-15 až 50 °C). Kamera C.A 1900 nabízí vysokou stabilitu 0,02°C
  • Správné vyhodnocení - povrchová teplota, na rozdíl od té vnitřní (správné) je ovlivňována prostředím a samotným měřeným objektem. Při skutečné vnitřní teplotě 37°C pak na povrchu lze naměřit teplotu mezi 30 - 36°C, vzhledem k okolním podmínkám. Tento rozdíl závisí nejen na okolí (teplota, proudění vzduchu, vlhkost), ale i na jednotlivém měřeném člověku. Proto se nepoužívá absolutní měření, ale relativní, tedy odchylka od definovaného průměru (mediánu). Kamera C.A 1900 umožňuje stanovení tohoto průměru zpracováním snímků posledních 6 zdravých jedinců. Od tohoto bodu je pak možné stanovit odchylku, při jejimž překročení se spustí varování.
  • Stejné měřicí podmínky - pro relevantní měření je potřeba zajistit, aby podmínky každého měření byly co nejstabilnější. Lidé by měly být měřeni z přibližně stejné vzdálenosti a měly by být eliminovány efekty pozadí (zástěny,...). Přenosná kamera C.A 1900 umožňuje umístění na běžné stativy a na akumulátory nabízí provoz až 9h. Pro dlouhodobý provoz je pak možné napájet kameru ze sítě pomocí adaptéru.

Funkce:

  • Speciálně navržená pro měření lidského těla

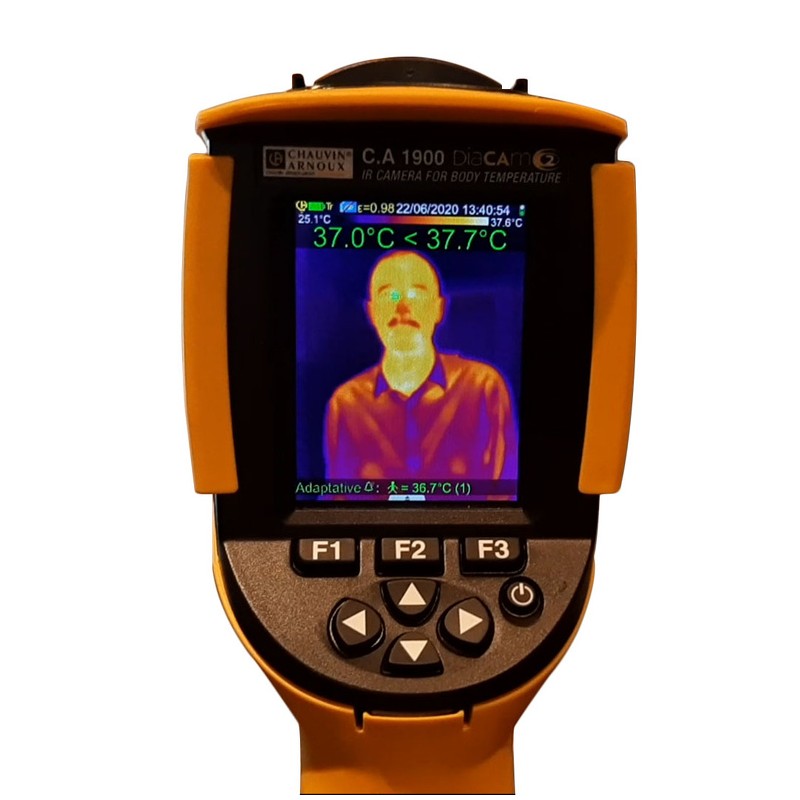

  • Adaptivní alarm pro srovnávací měření teploty aktuálního člověka s průměrem teplot 6 předešlých lidí
  • Alarm nastavitelný operátorem
  • Vizuální i akustické varování při překročení alarmové hodnoty
  • Kompatibilní s headsety (součást dodávky) nebo Bluetooth reproduktory (HSP.HFP)
  • Zobrazení v infračerveném i viditelném spektru
  • Funkce bodová teplota - měření středového bodu
  • Funkce minima a maxima - automatické označení horkých a studených bodů
  • Funkce izotermy a teplotního profilu

Hlavní parametry:

  • Rozlišení detektoru 160x120 (19 200 pixelů)
  • Obnovovací frekvence 9 Hz
  • Teplotní rozsah 30 až 45 °C
  • Přesnost 0,5 °C
  • Teplotní citlivost 0,06 °C (60 mK při teplotě 30°C)
  • Spektrální pásmo 8 až 14 μm
  • Teplotní stabilita v adaptivním režimu 0,02 °C (20 mK při teplotě 30°C)
  • Korekce emisivity, vzdálenosti, teploty prostředí, relativní vlhkosti
  • Zorné pole 28°x 38°
  • Minimální vzdálenost ostření 30 cm s pevným ohniskem
  • Prostorové rozlišení 4,1 mRad
  • Provoz na NiMH dobíjecí akumulátory
  • Dobou provozu 9 hodin v běžných podmínkách
  • Dobíjení externě (nabíječka součástí dodávky)
  • Vysoký stupeň krytí IP54
  • Mechanická odolnost na pád z 2 m
  • Provozní teplota -15 až 50 °C
  • Rozměry: 225 x 125 x 83 mm
  • Hmotnost: 0,7 kg
  • Záruka na hlavní přístroj: 24 měsíců

Komunikace a ukládání dat:
  • Bluetooth pro připojení Bluetooth sluchátek
  • Bluetooth pro připojení Bluetooth reproduktoru (HSP.HFP)
  • Rozhraní USB k přenosu dat do počítače
  • Firmware kamery v českém jazyce
  • 2 GB micro-SD karta (cca 4 000 snímků), vyměnitelná s kapacitou až do 32 GB
  • Formát obrazových souborů: png

Rozsah dodávky:

  • Termokamera C.A 1900,
  • 2 GB Micro-SD karta,
  • Bluetooth sluchátko,
  • 4 ks NiMH akumulátory,
  • 1 ks nabíječka akumulátorů,
  • USB kabel,
  • transportní kufr,
  • test report
  • návod k obsluze v českém jazyce

Detektor
Rozlišení detektoru 160 x 120
Spektrální rozsah 8~14 µm
Zorné pole 38° x 28°
Vyměnitelný objektiv ne
Prostorové rozlišení 4,1 mrad
Měření teploty
Teplotní rozsah 30 °C...45 °C
Teplotní rozsah (volitelně) -
Teplotní citlivost 60 mK
Přesnost ±0,5°C
Nastavení rozsahu automatické / manuální
Minimální rozpětí (automatické / manuální) -
Snímky
Typ zaostření bez manuálního ostření
IR spektrum ano
Min. vzdálenost zaostření 30 cm
Počet palet pro IR zobrazení -
Viditelné spektrum ano
Min. vzdálenost zaostření 30 cm
Rozlišení 320 x 240 pixelů
Prolínání obrazu - IR-Fusion ne
Funkce PIP (obraz v obraze) -
Funkce
Izotermální analýza ANO
Korekce emisivity ano
Korekce vlhkosti ano
Korekce teploty (pozadí) ano
Korekce vzdálenosti ano
Zaostření LaserSharp ne
Korekce vzdálenosti -
Korekce propustnosti ne
Kompenzace paralaxy ne
Uživatelské značky -
Středový rámeček -
Zobrazení MIN/MAX ano
Zobrazení teploty bodu ano
Funkce ALARM Hi ne
Funkce ALARM Lo ne
Displej / paměť / výstup
Displej 2,8"
Paměť 2 GB micro-SD karta (cca 4 000 snímků), vyměnitelná s kapacitou až do 32 GB
Formát záznamu png (infrasnímek a viditelný snímek pořízené současně)
Sekvence/teplotní triger ne
Záznam videa / stream ANO
Video výstup NE
Bezdrátový FC systém ne
Bluetooth/Wifi ne
Hlasové poznámky ano
Textové poznámky ne
Foto poznámky ne
Všeobecné údaje
Laserový zaměřovač ne
LED svítilna ne
Dálkové ovládání ne
Napájení NiMH dobíjecí akumulátory
Doba provozu 9 hodin
Provozní teplota -15 °C...50 °C
Provozní vlhkost 10 %...95 %
Skladovací teplota -40 °C...70 °C
Stupeň krytí IP 54
Hmotnost (včetně baterie) 700 g
Rozměry 225 x 125 x 83 mm
