Hikmicro M11W - Termokamera

Termokamera Hikmicro M11W

Série ručních termokamer HIKMICRO je speciálně navržena pro profesionální měření teplot v průmyslových prostředích.

HIKMICRO model M11W disponuje infračerveným detektorem s rozlišením 192 x 144 a vizuální kamerou s rozlišením 8 MP. Ovládání přístroje je snadné díky 3,5 palcovému dotykovému displeji s vysokým rozlišením, který zobrazuje ostrý a jasný obraz.

M11W nabízí termální a vizuální zobrazovací režimy, obraz v obraze z optického a tepelného pohledu a fúzi obou kanálů. Díky přesnému měření teploty rychle identifikuje potenciální závady a poskytuje podrobnou dokumentaci, která pomůže s efektivním dokončením vašich kontrol.

Rozdíl mezi termokamerami HIKMICRO M11 a M11W spočívá v použitých objektivech, a tedy i ve velikosti měřené scény a prostorovém rozlišení snímky.

Termokamery HIKMICRO M11 a M11W patří do stejné profesionální řady, ale liší se svým určením i konstrukcí objektivu.

- HIKMICRO M11
Tento model je vybaven manuálním ostřením a má užší zorné pole (FOV), díky čemuž umožňuje zachytit jemné detaily a přesně zaostřit na konkrétní bod. Ideální volba pro techniky a inspektory, kteří potřebují detailní záběry elektrických spojů, ložisek nebo menších komponentů.

- HIKMICRO M11W
Model M11W má pevné (fixní) ostření a širokoúhlý objektiv (FOV), což z něj dělá ideální nástroj pro rychlé přehledové snímky větších ploch, budov, rozvaděčů nebo průmyslových prostor. Poskytuje širší perspektivu bez nutnosti neustálého přeostřování.

Shrnutí:

• M11 = manuální ostření, úzké zorné pole → detailní kontrola
• M11W = pevné ostření, široké zorné pole → rychlý přehled

Oba modely nabízí vysoké rozlišení, přesné měření teploty a spolehlivý výkon při každodenní práci v terénu i ve výrobě. Výběr mezi nimi závisí na tom, zda potřebujete detail nebo přehled.

Parametry infračerveného čipu a objektivu

• Měření v infračerveném i viditelném spektru
• Rozlišení infračerveného detektoru 192 x 144 (27 648 pixelů) s velikostí pixelu 12 μm
• Rozlišení v režimu SuperIR 384 x 288 (110 592 pixelů) přímo v kameře
• Obnovovací frekvence 25 Hz
• Teplotní rozsah -20 °C až 550 °C s přesností ±2 °C nebo 2 %
• Teplotní citlivost 40 mK
• Spektrální pásmo 8 až 14 μm

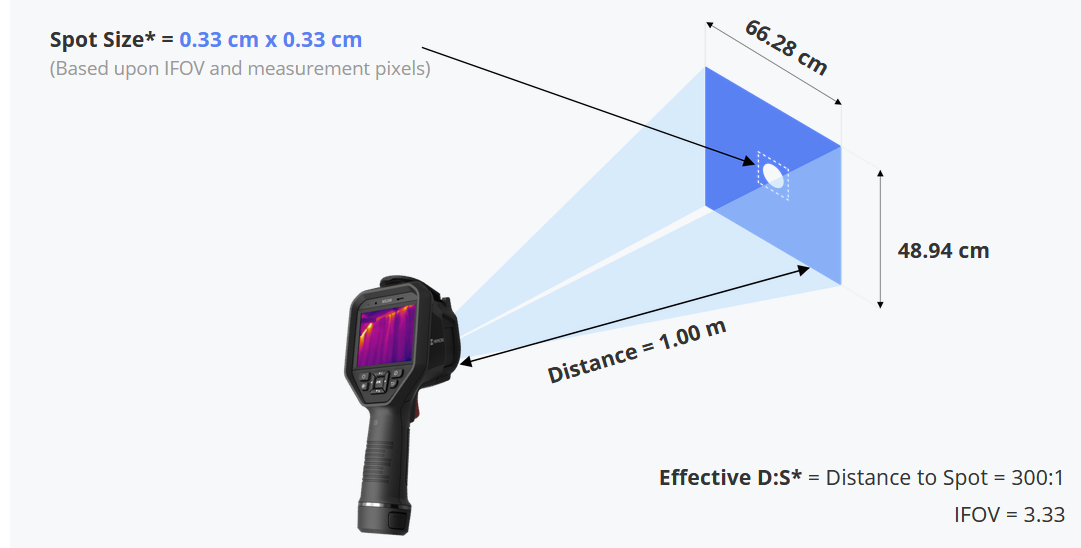

• Zorné pole 37,2 °x 27,8 °
• Prostorové rozlišení 3,33 mRad a poměr vzdálenosti k místu měření 295:1
• Pevné ostření

Parametry viditelného čipu

• Rozlišení viditelného snímku 8 Mpix (nastavitelné na 2, 5 a 8 Mpix)
• Digitální zoom 1,0x až 8,0x s plynulým nastavením
• Automatický i manuálně nastavitelný rozsah
• Provozní režimy - obraz v obraze PIP, kombinovaný sníkek, plné IR zobrazení a plné zobrazení ve viditelném spektru

Měření, analýza, funkce

• Funkce alarmů – vysoká teplota se zvukovým upozorněním a isotermy
• Standardní barevné spektrum s možností nastavení až 8 palet
• Korekce emisivity a vzdálenosti na obrazovce
• Měření centrální bod, nejteplejší bod, nejstudenější bod a až 10 uživatelsky definovaných bod, až 3 uživatelsky definované oblasti a 1 uživatelsky definovaná linka
• Vestavěná LED svítilna 70 lumenů
• Funkce hlasové poznámky umožňuje uložení až 60 s hlasových poznámek ke každému snímku. Nahrávat a přehrávat je lze pomocí vestavěného mikrofonu nebo Bluetooth handsfree sady
• Funkce textových poznámek umožňuje přiřadit k snímku libovolné textové řetězce pro bližší specifikaci měření (200 znaků)
• Funkce sekvenčního snímání s nastavitelným intervalem a počtem
• Přenos živého obrazu do aplikace v mobilním telefonu přes Wifi
• Záznam videa s rozlišením 640 x 480
• Vestavěný laserový ukazatel

Komunikace, rozhraní a ukládání dat

• Podpora bezdrátového připojení
• Vestavěné WiFi rozhaní 802.11 a/ac/b/g/n (2,4 GHz a 5 GHz)
• Funkce hotspotu pro přenos dat mezi kamerou a mobilním zařízením
• Funkce přímého připojení k hotspotu mobilního telefonu
• Online přenos obrazu do mobilního zařízení, pořízování snímků a videa do mobilního zařízení
• Možnost obousměrného ovládání a nastavování
• Vestavěné Bluetooth 4.2
• Možnost připojení handsfree sady
• Rozhraní USB-C k přenosu dat do počítače a nabíjení akumulátoru v přístroji
• Výměnná SD karta 16 GB
• Paměť pro až 60 000 radiometrických snímků (JPEG s obsaženými daty)
• Paměť pro až 15 h videozáznamu (MP4)
• Prohlížení snímků z paměti na obrazovce
• Software i firmware kamery v českém jazyce

Napájení, provozní podmínky, konstrukce, záruka

• Displej 640 x 480, 3,5" LCD dotyková obrazovka
• Provoz na výměnný Li-Ion akumulátor
• Dobou provozu ≥ 6 hodin
• Funkce automatického vypnutí s volbou časové prodlevy a možností deaktivace
• Zachycování obrazu, kontrola a možnosti ukládání jednou rukou
• Montáž na stativ UNC ¼”-20
• Robustní konstrukce, ergonomický design
• Vysoký stupeň krytí IP54
• Mechanická odolnost na pád z 2 m
• Provozní teplota -10 až 50 °C
• Skladovací teplota -20 až 70 °C
• Rozměry: 24,4 cm × 10,0 cm × 10,4 cm
• Hmotnost: 0,66 kg

• Záruka na hlavní přístroj: 36 měsíců (10 let na čip, 2 roky na akumulátor)

• Termokamera HICKMICRO M11W
• 1 x USB kabel
• 1 x odolný kufr
• 1 x řemínek na ruku
• 2 x Li-Ion akumulátor
• 1 x napájecí adaptér
• 1 x samostatná nabíječka pro dva akumulátory
• software a návod k obsluze

Základní objektiv 37,2 °x 27,8 ° - pevné ostření, širokoúhlá (lepší pro přehledové snímky):

Parametry

Konstrukce termokamery	Ruční pistolová
Detektor
Rozlišení detektoru	192 x 144
Rozlišení SuperIR	640x480
Zobrazení SuperIR	v uloženém snímku
Spektrální rozsah	8 - 14 μm
Zorné pole	37,2° x 27,8°
Vyměnitelný objektiv	Ne
Měření teploty
Prostorové rozlišení	3,3 mrad
Teplotní rozsah	-20 °C … 550 °C
Teplotní rozsah (volitelně)	ne
Teplotní citlivost	≤ 0,04°C
Přesnost	±(2 °C + 2 %)
Nastavení rozsahu	automatické / manuální
Minimální rozpětí (automatické / manuální)	2°C
Snímky
Typ zaostření	bez manuálního ostření
IR spektrum	Ano
Počet palet pro IR zobrazení	8
Viditelné spektrum	Ano
Min. vzdálenost zaostření	50 cm
Rozlišení	8 Mpix
Prolínání obrazu - IR-Fusion	Ano
Funkce PIP (obraz v obraze)	Ano
Funkce
Izotermální analýza	Ano
Korekce emisivity	Ano
Korekce vlhkosti	Ano
Korekce teploty (pozadí)	Ano
Korekce vzdálenosti	Ano
Zaostření LaserSharp	Ne
Korekce vzdálenosti	Ano
Korekce propustnosti	Ne
Kompenzace paralaxy	Ano
Uživatelské značky	Ano
Středový rámeček	Ano
Zobrazení MIN/MAX	Ano
Zobrazení teploty bodu	Ano
Funkce ALARM Hi	Ano
Funkce ALARM Lo	Ano
Displej / paměť / výstup
Displej	3,5"
Paměť	16 GB uSD
Formát záznamu	JPEG s hodnotami teplot
Sekvence/teplotní triger	Ano
Záznam videa / stream	Ano / Ano
Video výstup	Ne
Bezdrátový FC systém	Ne
Bluetooth/Wifi	Ano
Hlasové poznámky	Ano
Textové poznámky	Ano
Foto poznámky	Ne
Všeobecné údaje
Laserový zaměřovač	Ano
LED svítilna	Ano
Dálkové ovládání	Ano
Napájení	nabíjecí akumulátory Li-Ion
Doba provozu	6 hod (nepřetržitá)
Provozní teplota	-10 °C … 50 °C
Provozní vlhkost	0 % … 95 %
Skladovací teplota	-20 °C … 70 °C
Stupeň krytí	IP54
Hmotnost (včetně baterie)	660 g
Rozměry	244 x 100 x 104 mm
Poznámka	Pádová odolnost 2 m Režim superrozlišení
