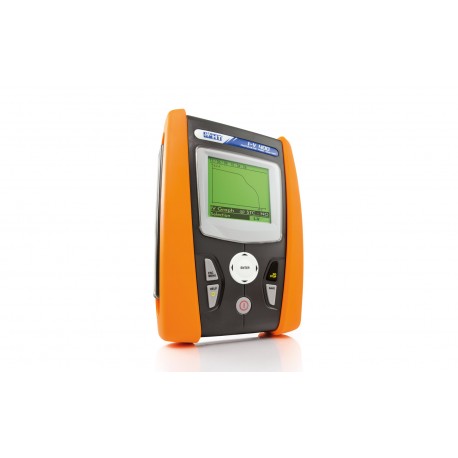

HT Instruments I-V400w - měřič I-V křivek pro údržbu a řešení problémů s fotovoltaickými systémy

HT Instruments I-V400w - měřič I-V křivek pro údržbu a řešení problémů s fotovoltaickými systémy

HT IV 400 je ideálním řešením pro běžnou a pravidelnou údržbu fotovoltaických systémů. Měření I-V křivek a charakteristik. Vyhledávání případných poruch a problémů v systémech je velmi rychlé, účinné a intuitivní.  I-V400w měří VA křivky a hlavní charakteristické parametry FV panelů ale i řetězců (STRING). Přístroj měří společně s VA charakteristikami standardní parametry,  teplotu a intenzitu slunečního záření.

Získaná data jsou pak zpracovány k extrapolaci I-V charakteristik, při standardních testovacích podmínkách (STC) a porovnány s nominálními údaji deklarované výrobcem jednotlivých panelů. Velice rychle určíte, zda řetězec nebo panel odpovídá charakteristikám deklarovaných výrobcem. Výstupní proud a napětí FV panelu nebo řetězce je měřeno pomocí 4-vodičové metody.

IV 400 disponuje  databází fotovoltaických panelů , které mohou být aktualizovány kdykoliv  pomocí softwaru pro správu a přímo v přístroji. I-V400w porovnává získané hodnoty s hodnotami deklarovaných výrobcem a jednoduče vyhodnotí  vysledky měření ANO / NE . Obsluha nemusí provádět žádné výpočty přístroj provádí srovnání rychle a automaticky.

Měření I-V křivky na FV panelech a řetězcích 1000V / 15A
Rychlý test IVCK pro měření Voc a Isc na fotovoltaických panelech a řetězcích VOC 1000V / ISC 15A
Použití dálkové jednotky SOLAR-02 s připojením USB RF RF (volitelně)
Měření intenzity slunečního záření referenčním panelem
Měření teploty panelu a prostředí (volitelné příslušenství)
Souhrnná tabulka hlavních elektrických parametrů
Rozsah měření I-V křivky / VOC-ISC 1000V / 15A
Kategorie měření CAT III 300V
Podsvícený LCD displej
Kapacita vnitřní paměti 200 I-V křivek
PC rozhraní se softwarem pro Windows
Vlastní správa interní databáze FV panelů 30 interních / 30.000  software
Integrovaná WiFi
Automatické vypnutí
Nápověda na displeji
Velikost (dx š xv) (mm) 235x165x75
Hmotnost v gramech (včetně baterií) 1200

Rozsah dodávky:

• KITGSC4 : Sada 4 měřících vodičů a krokosvorek
• KITPCMC3 : Sada 2 Multi-Kontaktních vodičů pro MC3 konektory
• KITPCMC4 : Sada 2 Multi-Kontaktních vodičů pro MC4 konektory
• HT304N : Referenční FV panel
• M304 : Mechanický sklonoměr
• TOPVIEW2006 : Windows software + opticaký/USB kabel C2006
• BORSA2051 : Měkká přepravní taška
• ISO9000 Kalibrační certifikát
• Manuál
