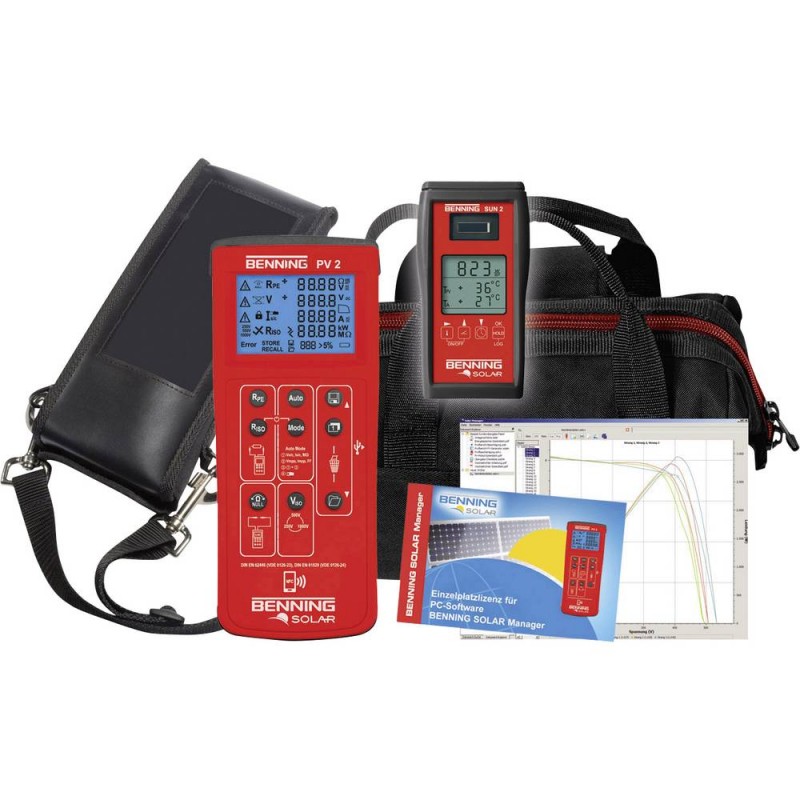

BENNING PV 2 + SUN 2 + Solar Manager - sada na fotovoltaické meření

SET BENNING PV 2 + SUN 2 + Solar Manager - sada testerů pro solární panely a solární elektrárny

Zkoušečka fotovoltaických systémů splňující normy ČSN EN 62446, ČSN EN 61829 pro testování před uvedením do provozu a pro periodické zkoušky k zajištění bezpečného technického stavu v sadě se SUN 2 a softwarem SOLAR Manager.

Kromě uvedení do provozu a periodických zkoušek jsou elektrická měření užitečná i v případě čištění nebo údržby pro ověření, že zařízení funguje optimálně a s minimálními ztrátami. Přístroj umožňuje měření a zobrazování křivek naměřených hodnot. USB rozhraní a software BENNING SOLAR Datalogger (po kliknutí stáhnete) slouží ke stahování naměřených hodnot v CSV formátu. Software pro přípravu zkušebních certifikátů v MS Excel. ISO výsledek měření je vždy ve formě „vyhověl/nevyhověl“. Zkouška se může vztahovat na fotovoltaický modul, větev nebo celý systém. Vestavěné hodiny automaticky označují uložené hodnoty razítkem s datem a časem. Do paměti lze uložit až 999 hodnot. Umožňuje bezdrátové spojení s přístrojem Benning SUN2, který již obsahuje tato sada. Přístroj se připojuje na všechny standardní fotovoltaické moduly konektorem MC4 nebo Sunclix, má LCD displej s podsvícením a automatické vypínání (nastavitelné na 1-10 min).



Měřicí funkce:

• Měření napětí do 1000 V AC/DC, do 1500 V AC a 2000 v DC s měřicím adaptérem TA PV
• Měření proudu do 10 A AC/DC
• Měření teploty v rozsahu -40 °C až +400 °C pro topení, ventilaci a klimatizaci
• Vysoká přesnost díky měřicí metodě TRUE RMS
• Měření frekvence 0,01 – 100 kHz
• Měření kapacity 0,1 nF – 10 mF
• Měření odporu 0,1 Ω – 40 MΩ
• Měření průchodu (prozvánění), měření diod

- Benning SUN 2

Ideální pro plánovaní, provoz a opakované měření fotovoltaických systémů podle VDE 0126-23 a také k ověřovaní solárních termických systému.

Technické specifikace

• Rozsah měření slunečního záření: 100 - 1250 W/m²
• Měření teploty (modul/ okolí): -30 °C až +125 °C
• Měření úhlu (nastavení): 0 - 360°
• Měření náklonu: 0 - 90°

- Benning SOLAR manager software

Benning SOLAR manager software je v současnosti k dispozici pouze v německém jazyce. Anglická verze bude k dispozici do konce roku 2018, software se nebude překládat do žádného jiného jazyka.


Rozsah dodávky:

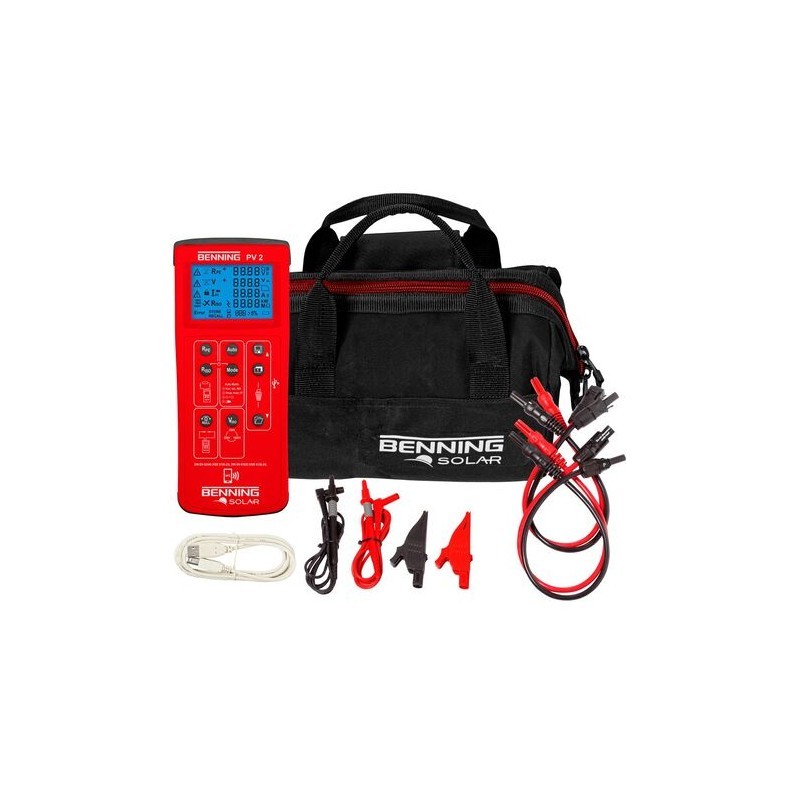

• tester FV systémů Benning PV 2

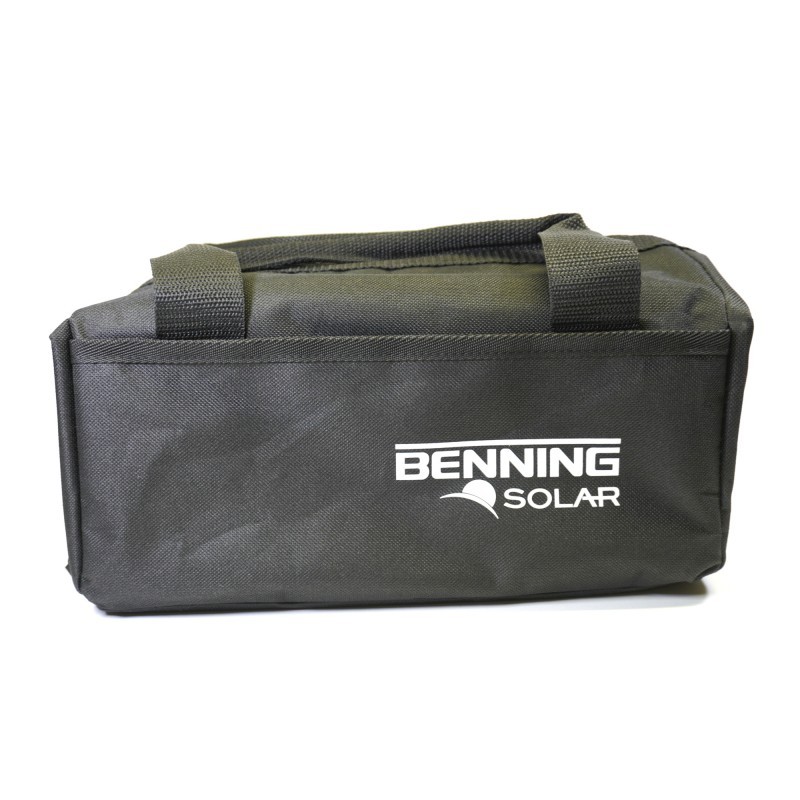

  • přepravní brašna
  • taška s řemínkem na krk

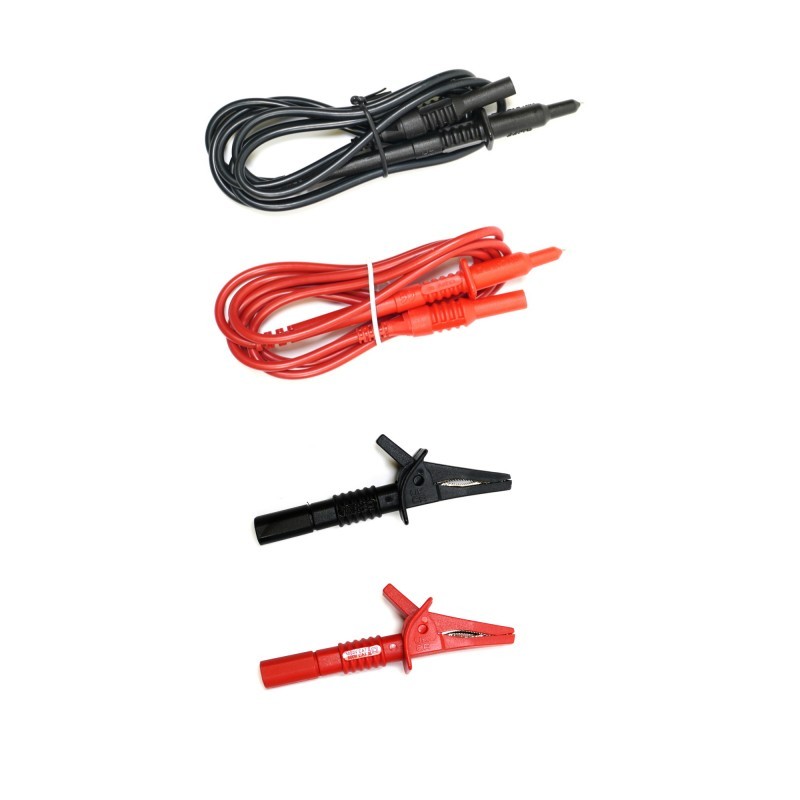

  • 2 bezpečnostní zkušební kabely s měřícími hroty, červený a černý v délce 120 cm
  • 2 krokosvorky, červená a černá

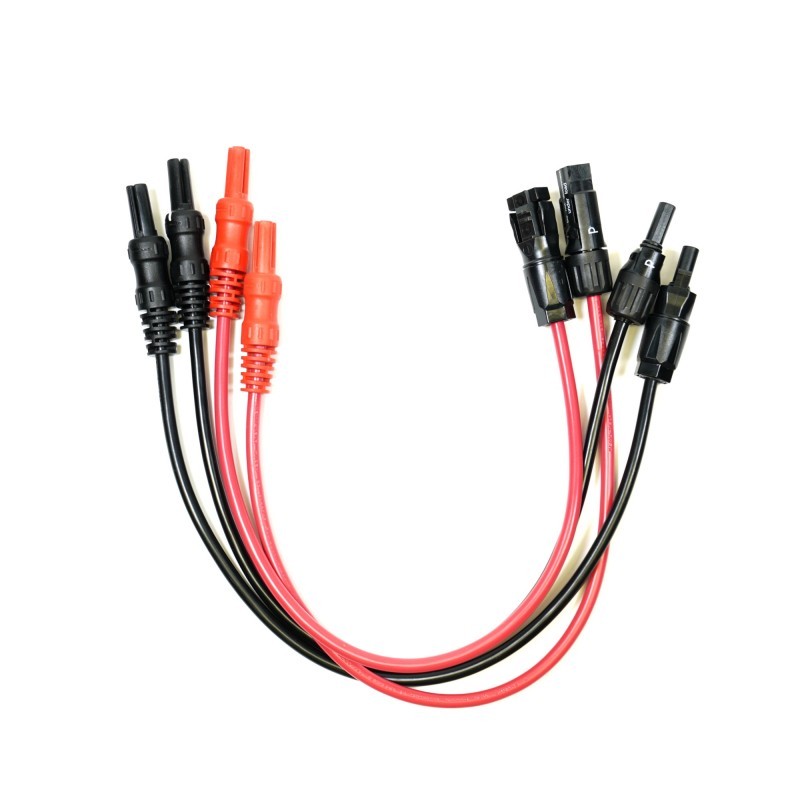

  • 2 bezpečnostní kabely pro měření FV systémů pro MC4 konektor, červený a černý
  • 2 bezpečnostní kabely pro měření FV systémů pro "Sunclix" konektor, červený a černý

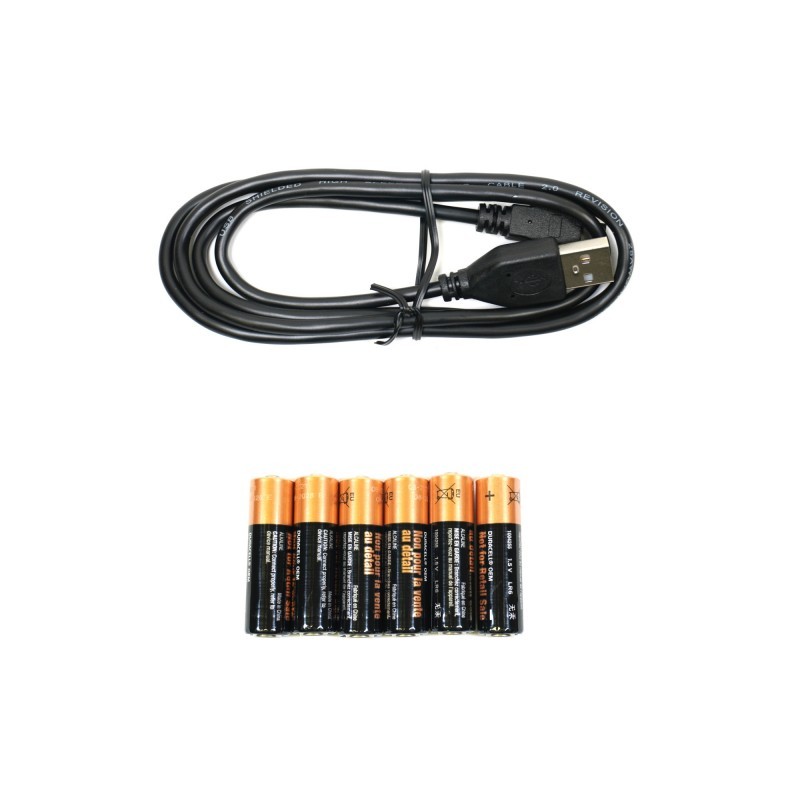

  • USB kabel s A zástrčkou do mikro-USB portu B
  • 6 batérií 1,5V DC (velikost AA, typ IEC LR6)
• měřič fotovoltaických parametrů Benning SUN 2
  • Pouzdro
  • Ochranný gumový rám
  • Čidlo pro měření teploty panelu a okolí
  • USB kabel
  • 2 baterie AAA

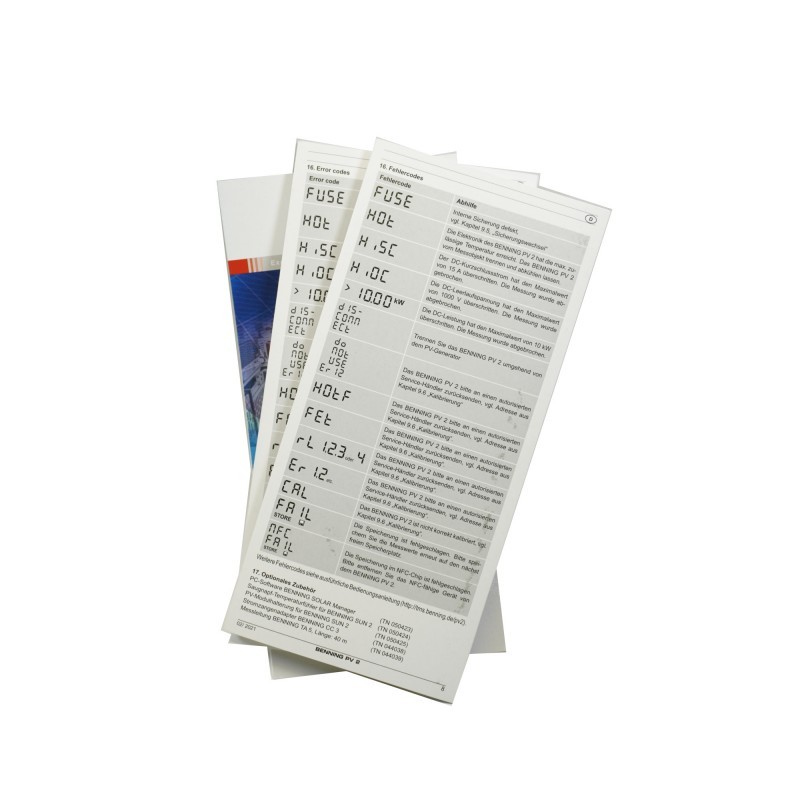

• Návody k použití v českém jazyce

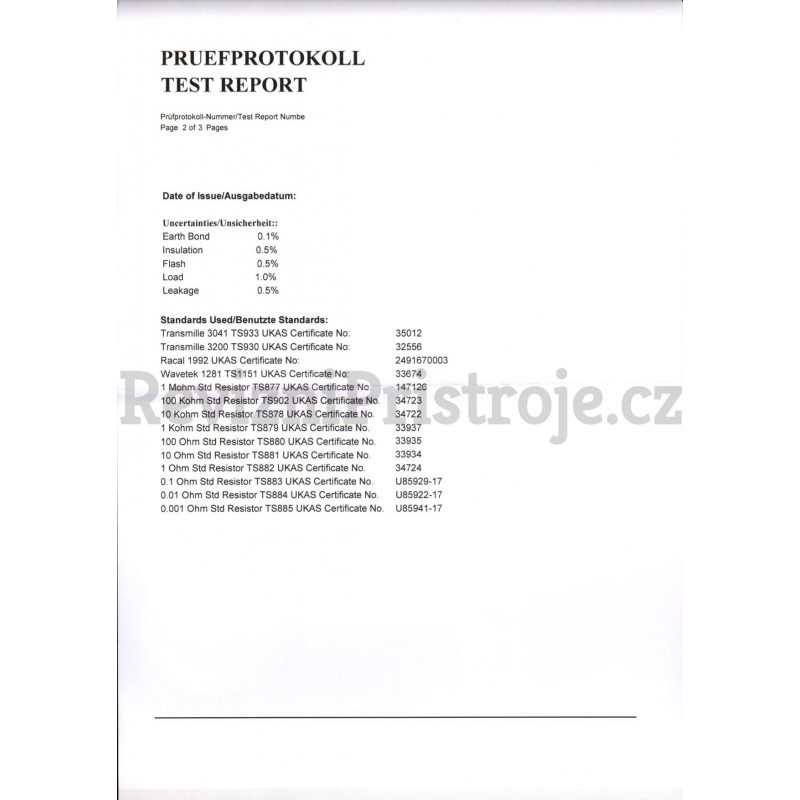

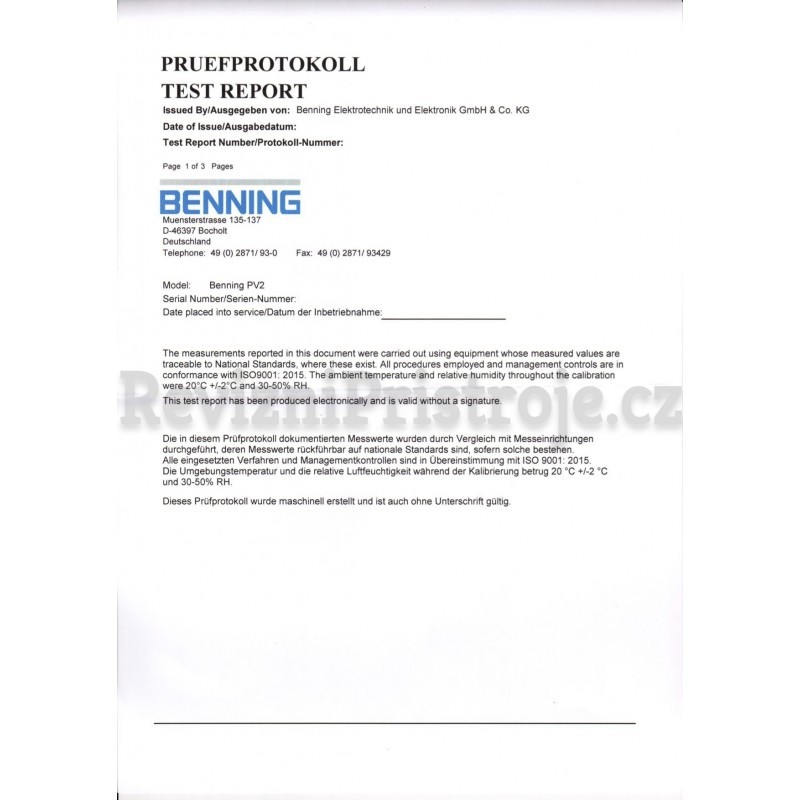

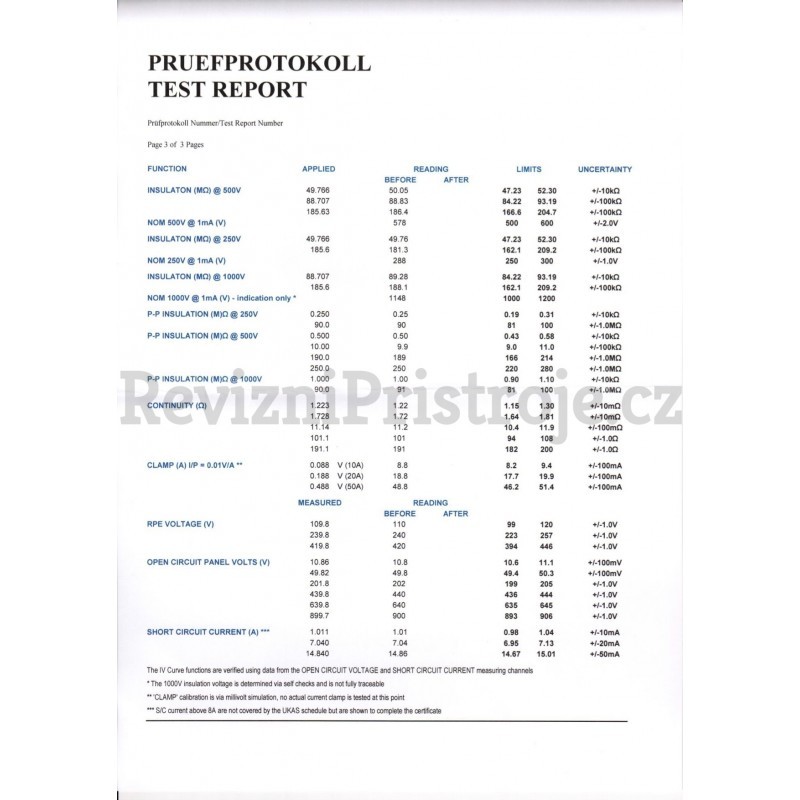

• Kalibrační list od výrobce k PV2 (je k dispozici v obrázcích v horní části stránky)
• sofvér Benning SOLAR Datalogger,
• sofvér Benning SOLAR Manager, hardwarové ovládače
