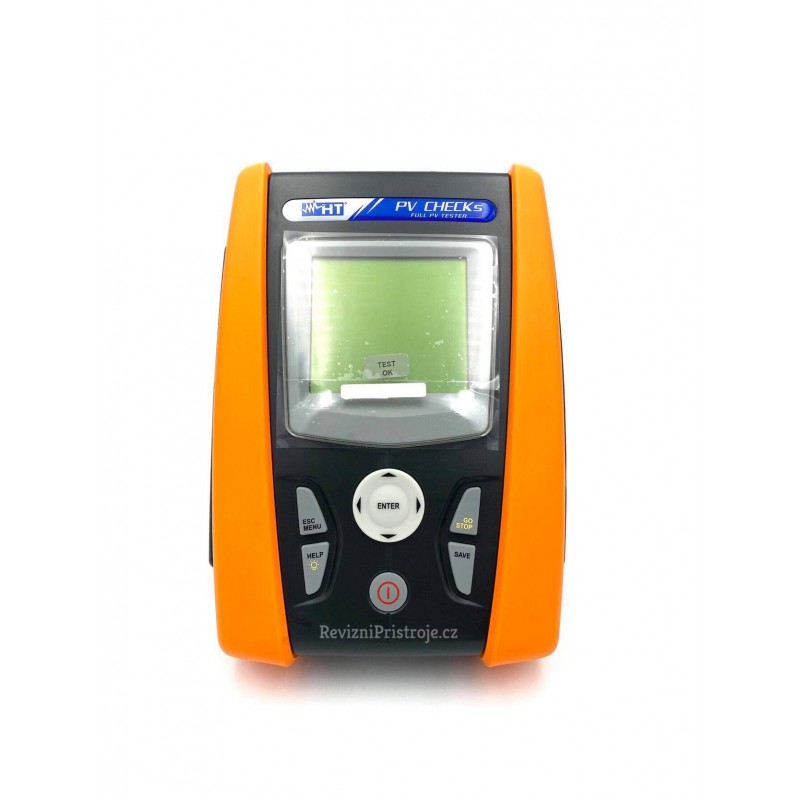

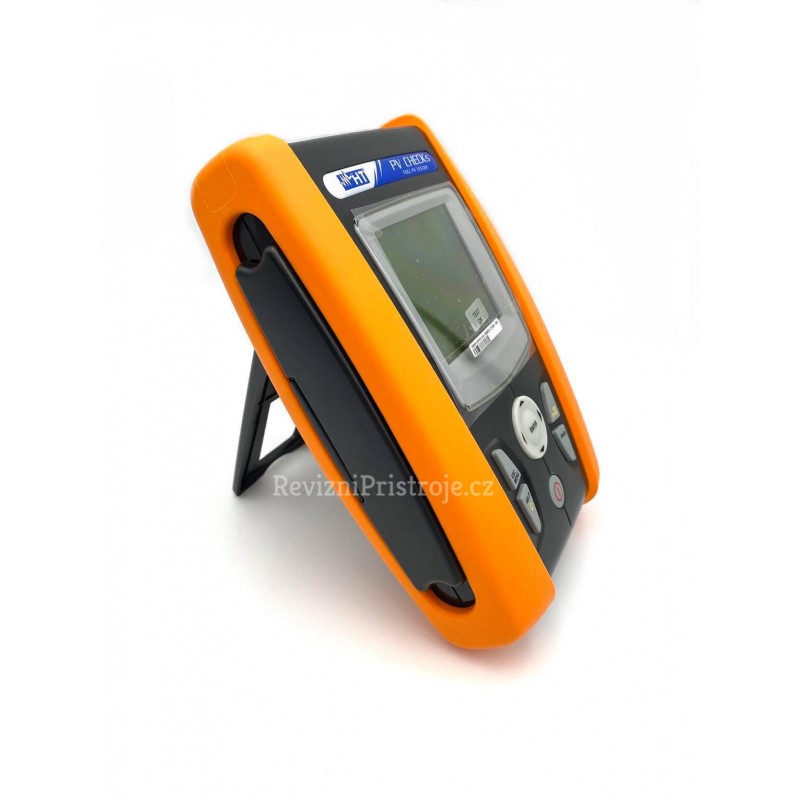

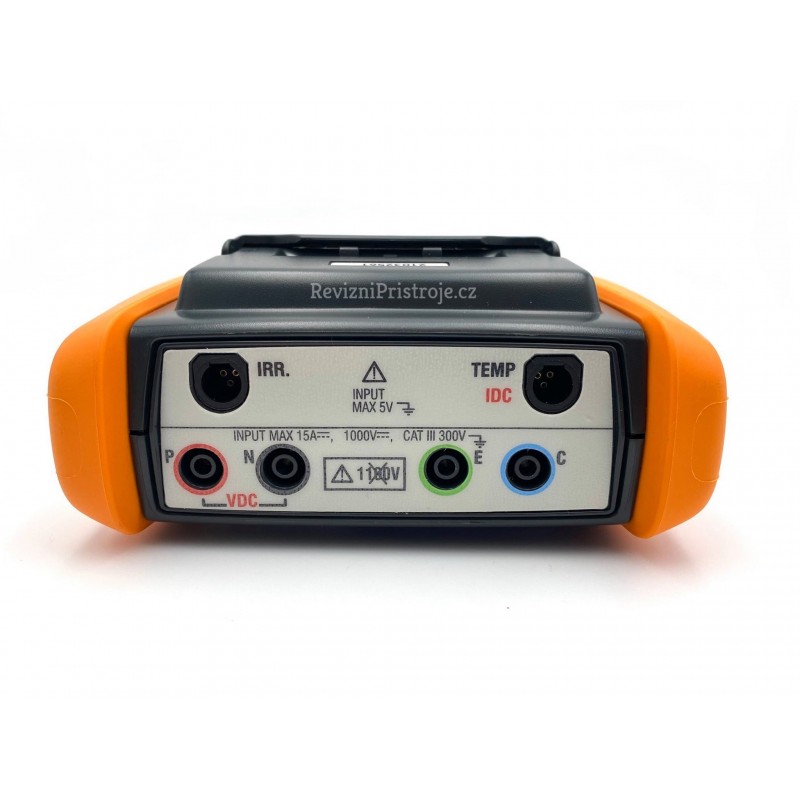

PVCHECKs
Tester solárních systémů dle normy EN62446
Multifunkční přístroj PVCHECK umožňuje rychlou a bezpečnou kontrolu FV systému (DC), stejně jako ovládacích prvků na pracovních modulů / řetězců v souladu s normou IEC / EN62446. PVCHECK ověřuje kontinuitu ochranných vodičů (a související připojení) dále měří izolační odpor aktivních vodičů v modulu, řetězci nebo fotovoltaické oblasti, v souladu s požadavky IEC / EN62446 bez nutnosti zkratování kladné a záporné svorky. PVCHECK umožňuje ověřit FV řetězce dle normy IEC / EN62446. Měření napětí naprázdno a zkratového proudu při provozních podmínkách a vykazování výsledků na STC. Poskytuje okamžitý výsledek jak pro absolutní měření tak pro srovnávací měření s dříve testovanými FV stringy. PVCHECK měří analýzu výkonnosti FV generátorů (DC) při provozních podmínkách (připojeno k měniči), dále poskytuje informace o energii vyrobené a účinnosti pole dle IEC / EN62446.
FUNKCE
- Bezpečnostní TEST instalací FV
- Měření kontinuity 200mA
- Měření izolačního stavu 250, 500, 1000Vdc
- DC napětí
- DC proud
- DC Výkon
- Sluneční záření [W / m2] s referenční buňkou
- Environmentální a modul pro měření teploty pomocí sondy PT1000
- SOLAR-02: vzdálená jednotka pro měření záření a teploty (RF připojení).
- Záznam parametrů FV (DC strana) s programovatelnými IP (5s - 60 min)
- Využití kompenzačních poměrů PDC podle teploty prostředí a modulu
- Vztahu k maximalizaci účinnosti DC
- Test Ano / NE
- Kontrola PV řetězce
- Měření napětí naprázdno do 1000 V DC
- Měření zkratového proudu 15A DC
- Měření teploty, automatické nebo pomocí sondy PT1000
- Měření slunečního záření [W / m2] s referenční buňkou
- Mechanický sklonoměr pro detekci slunečního záření a úhlu dopadu
- Srovnání standardních podmínek (STC 1000 W / m2, 25 °C)
- Výsledek zkoušky: Ano / NE
- Databáze pro správu až 30 typů fotovoltaických modulů
- Vnitřní paměť pro ukládání dat
- Optický / USB port pro připojení k PC
- Online nápověda na displeji
STANDARDNÍ PŘÍSLUŠENSTVÍ
- KITGSC4 : Set 4 měřících vodičů
- KITPCMC3 : Sada 2 Multi-Kontaktních vodičů pro MC3 konektory
- KITPCMC4 : Sada 2 Multi-Kontaktních vodičů pro MC4 konektory
- HT4004 : Standardní kleště DC až do 100A
- TOPVIEW2006 : Windows software + optický / USB kabel C2006
- BORSA2051 : Měkká přepravní taška
- Návod k použití na CD-ROM
- Stručná příručka uživatele
- ISO9000 kalibrační list
VOLITELNÉ PŘÍSLUŠENSTVÍ
- SOLAR-02 : Vzdálená jednotka pro měření intenzity záření / teploty
- HT304N : Referenční FV panel pro měření intenzity slunečního záření
- PT300N : PT1000 sonda pro měření teploty FV panelů
- M304 : mechanický sklonoměr pro detekci úhlu dopadu slunečního záření
- SP-0400 : Sada popruhů na nošení přístroje na krku
NORMY
- EMC Směrnice 2004/108 / ES
- CE MARK
- IEC / EN 61010-032
- IEC / EN 61010-1
- IEC / EN61557-1
- IEC / EN61557-2
- IEC / EN61557-4
- IEC / EN62446
- LVD Směrnice 2006/95 / CE

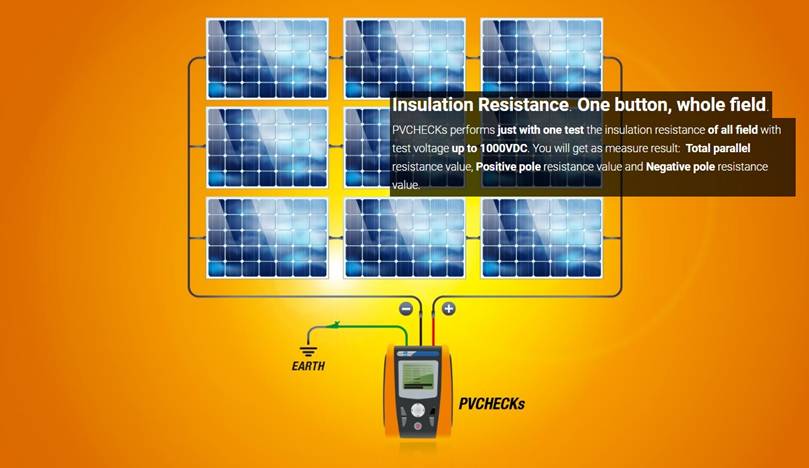

Schéma měření s přístrojem PvChecks:

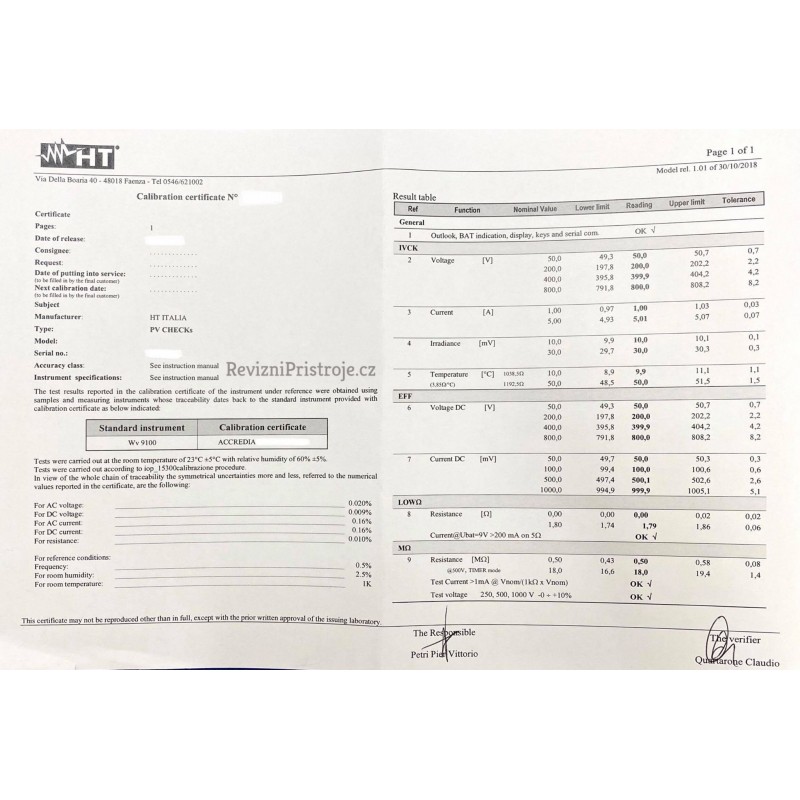

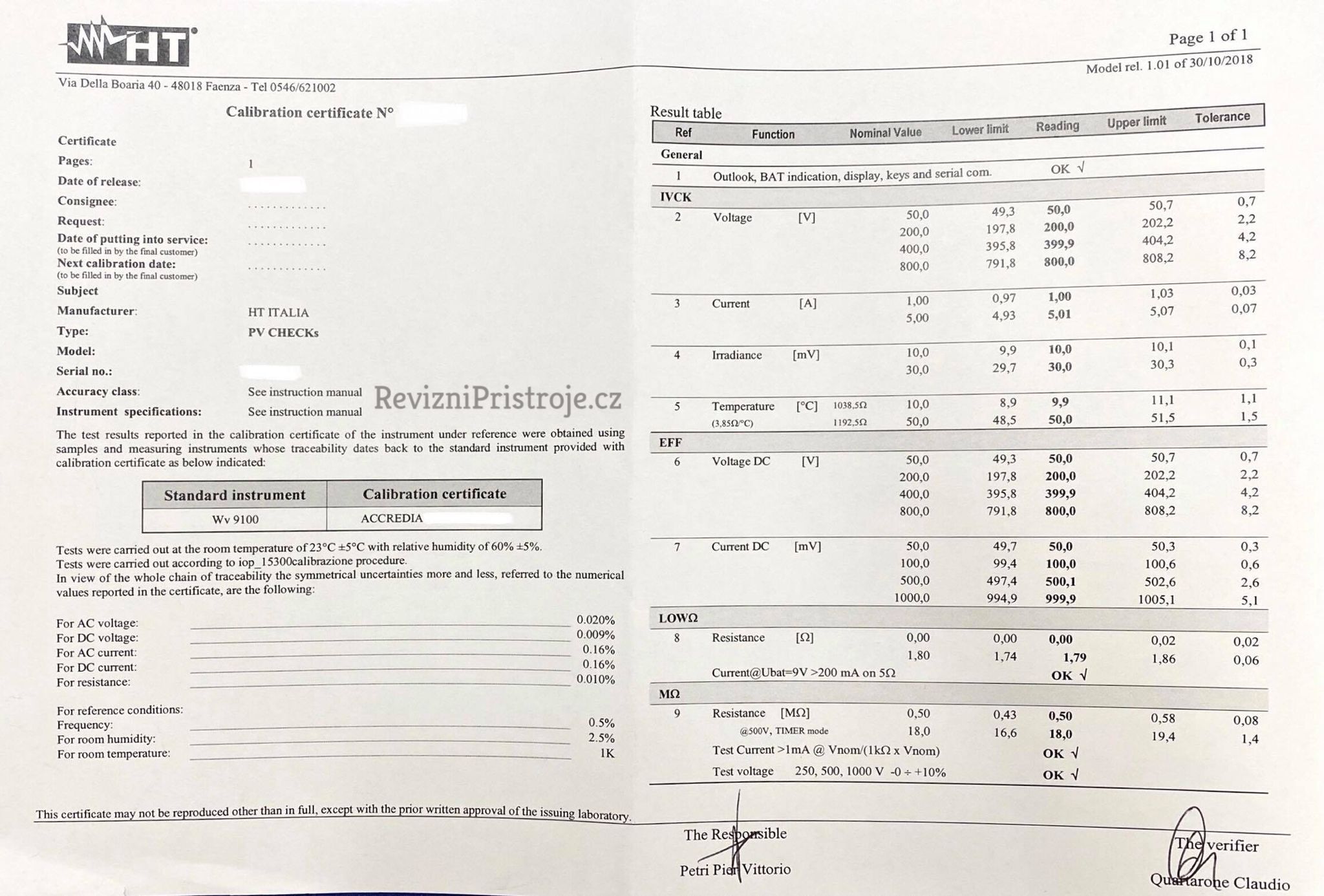

Kalibrační list:
