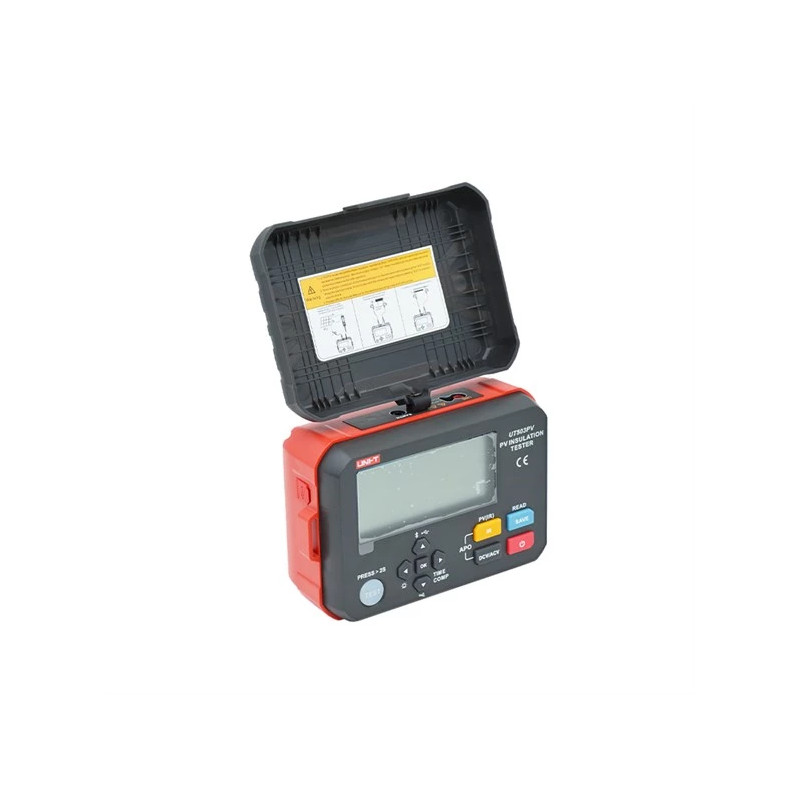

UNI-T UT503PV - Tester izolačního odporu

UNI-T UT 503 PV - Tester izolačního odporu

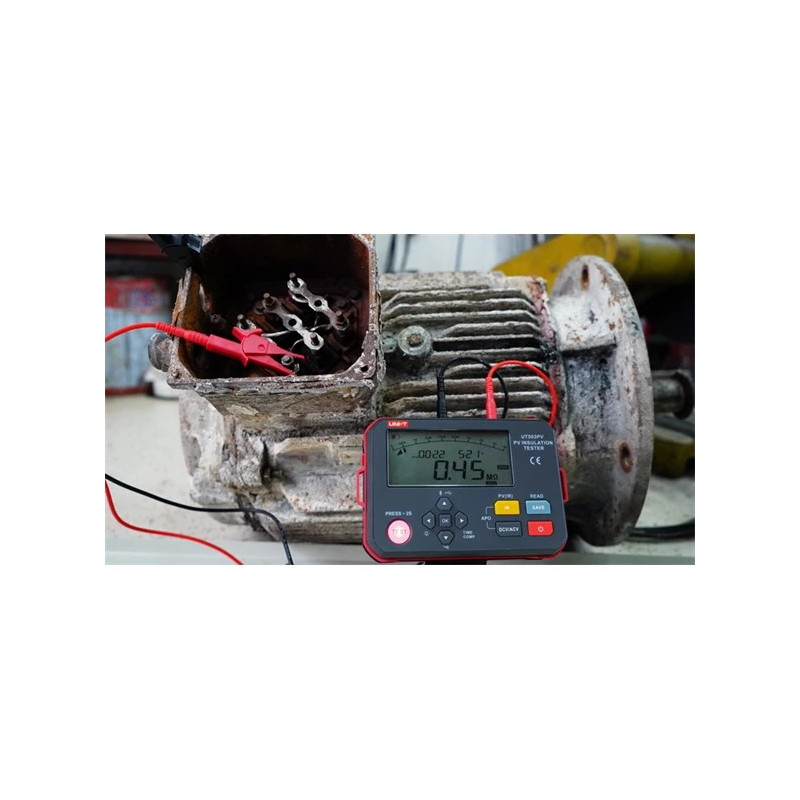

Digitální tester izolačního odporu UT503PV lze použít k měření izolačního odporu s fotovoltaickým napájením (maximální: 1000 V DC) a konvenčního izolačního odporu (bez napájení) a automatické identifikaci střídavého / stejnosměrného napětí. Má několik funkcí, včetně: měření fotovoltaického izolačního odporu bez solárního panelu při výpadku napájení / zkratu nebo v noci, odstupňování napětí, přenosu Bluetooth, automatického vybíjení, varování před vysokým napětím, dálkově ovládaného provozu testovacího vodiče dalších. UT503PV se běžně používá k testování izolačního odporu pro různá zařízení, jako je fotovoltaický panel, akumulátorový systém skladování energie atd.


Parametry produktu:

- vysoké výstupní napětí: DC 1000 V
- zkouška UTD pod napětím: DC 1000 V
- izolační odpor (PV+IR): 4000 MΩ
- měření napětí: 1000 V DC & 600 V AC
- automatické vybíjení
- krokové napětí
- měření času
- funkce porovnání (IR)
- alarm vysokého napětí
- datová komunikace: USB kabel + aplikace Bluetooth
- Lithiová baterie
- analogový bargraf
- kvalitně podsvětlený displej
- přenosný a pohodlný
- certifikace: CE, cETLus


Technické parametry:

- měření fotovoltaického izolačního odporu (PV)
- konvenční měření izolačního odporu
- testování střídavého/stejnosměrného napětí (VDC/VAC)
- rozsah izolačního odporu: 0,125 MΩ - 4000 MΩ
- jmenovité napětí pro konvenční výstup (Konvenční izolační odpor: 4 pozice): 125 V, 250 V, 500 V, 1000 V
- jmenovité napětí pro PV výkon (fotovoltaický izolační odpor: 2 pozice): 500 V, 1000 V
- zkratový proud: <1,5 mA
- krok každého rozsahu: 10% jmenovitého napětí
- specifikace pro konvenční měření izolačního odporu a fotovoltaického (PV) izolačního odporu : viz datsheet

- srovnávací měření izolačního odporu (COMP)
- časově nastavené měření izolačního odporu (TIME)
- funkce detekce externího napětí, která umožňuje automatické sledování napětí měřeného objektu pod napětím
- navrženo s časovačem pro automatické zaznamenávání času testování
- automatické vybíjení a varování před vysokým napětím
- analogový sloupcový graf pro zobrazení rozsahu výsledků testování izolačního odporu
- manuální / automatické vypnutí
- schopný uložit 1000 sad dat
- funkce ukládání / mazání dat
- funkce nahrávání dat
- bluetooth aplikace
- manuální / automatické podsvícení
- funkce ztlumení
- segmentovaný displej LCD s vysokým rozlišením
- napájení: alkalické baterie AA x 6
- rozměry: 161 x 117,3 x 63 mm
- hmotnost: 0,5 kg


Přislušenství :
- testovací vodiče
- testovací sondy se svítilnou:
- krokosvorky:
- konektory MC4: 1 pár
- kabel typu C
- popruh na přenášení
- alkalické baterie LR6 AA: 6 ks
