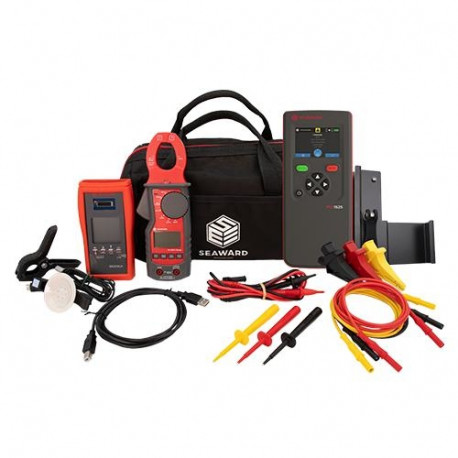

Seaward PV 1525 Complete KIT - Přístroj pro analýzu fotovoltaických systémů 1500V / 25A

Tento špičkový tester, speciálně navržený pro instalační techniky FV systémů a techniky údržby a provozu, nabízí základní bezpečnostní testy FV systémů až do 1500 V DC a 25 A. Zároveň zajišťuje vynikající přenosnost, snadné ovládání a pohodlnou správu dat přímo v terénu.

Řada měřičů ozáření Solar Survey představuje ideální nástroj pro instalační firmy zaměřené na fotovoltaiku a solární teplo, které provádějí komplexní průzkum solárních lokalit.

Díky solárnímu referenčnímu článku pro měření skutečného ozáření poskytuje Solar Survey vyšší přesnost naměřených hodnot ve srovnání s měřiči využívajícími fotodiodový detektor.

PV:1525 je určen pro instalační firmy, revizní techniky a techniky údržby a provozu. Umožňuje provádět zkoušky elektrické bezpečnosti a měření výkonu v PV systémech do 1500 V DC a 25 A, což je ideální pro instalace na obytných i komerčních objektech.

PV:1525 provádí měření spojitosti uzemnění, izolačního odporu, napětí v otevřeném obvodu a zkratového proudu.

Díky novému inovativnímu uživatelskému rozhraní si PV:1525 zachovává snadné použití předchozí generace a zároveň přidává další funkce vhodné pro moderní testovací přístroj. Výsledky lze označit informacemi týkajícími se instalace, což usnadňuje správu dat.

Díky funkci Bluetooth lze výsledky testů snadno přenést do mobilní aplikace, kde je lze zkontrolovat a dále softwarově synchronizovat, takže vaše zařízení bude vždy vybaveno nejnovějšími funkcemi.

Klíčové měřicí funkce:

• Měření napětí v otevřeném obvodu fotovoltaického řetězce až do 1500 V DC
• Proud zkratu PV řetězce až 25 A DC
• Napětí izolačního odporu až 1500 V DC

Technické specifikace:

Měření napětí v otevřeném obvodu (terminály PV)
Rozsah zobrazení: 0,0 VDC – 1500 VDC
Rozsah měření: 5,0 VDC – 1500 VDC
Rozlišení: max. 0,1 VDC

Měření zkratového proudu (terminály PV)
Rozsah zobrazení: 0,00 ADC – 25,00 ADC
Rozsah měření: 0,50 ADC – 25,00 ADC
Maximální výkon: 37,5 kW
Rozlišení: 0,01 ADC max.

Měření spojitosti / odporu uzemnění (4mm svorky)

4 V DC, jmenovité
200 mA
Rozsah měření: 0,00 Ω – 199 Ω
Rozlišení: max. 0,01 Ω
Test je zakázán, pokud je na svorkách ≥ 30 V AC/DC
Přibližně 4000 testů po 1 sekundě

Měření izolačního odporu (4mm svorky)
Zkušební napětí: 250, 500, 1000, 1500 V (dle IEC61557-2)
Zkušební proud (zkrat): 2 mA
Rozsah měření: 0,05 MΩ – 300 MΩ
Rozlišení: 0,01 MΩ max.
Test je zakázán, pokud je na svorkách ≥ 30 V AC/DC

Měření napětí Rpe (4mm svorky)
Rozsah zobrazení: 30 V – 440 V AC/DC
Rozsah měření napětí: 30 V – 440 V DC / 30 V – 440 V AC 50–60 Hz
Rozlišení: 1 V

Klíčové vlastnosti:

• Přenos dat přes Bluetooth do nové aplikace PV Mobile
• Bezdrátové aktualizace – změny firmwaru lze do zařízení aplikovat prostřednictvím aplikace
• Intuitivní barevný displej
• Podsvícená funkční tlačítka umožňují snadnou navigaci a testování
• Interní paměť pro ukládání výsledků
• Ruční režim pro diagnostické testování

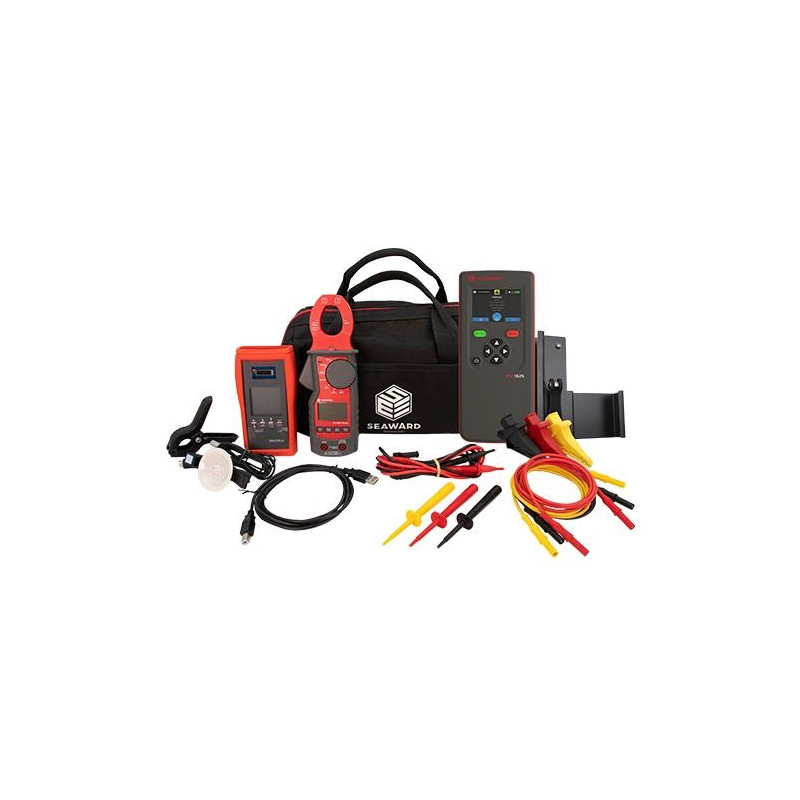

• 1× přístroj PV:1525
• 1× přenosné pouzdro
• 1× sada 4mm testovacích sond – červená, černá a žlutá (s odnímatelnými svorkami)
• 1× sada měřicích kabelů MC4 – žlutý a černý
• 1× LiPo baterie
• 1× nabíječka baterií
• 1× tištěný QSG
• 1× měřič ozáření SS200LR
• 1× PV:1500 kleště (bezdrátové klešťové měřidlo)
• 1× svorka pro solární panel
• 1× Solar Cert
