Metrel A1732 - analyzátor DC a AC EVSE

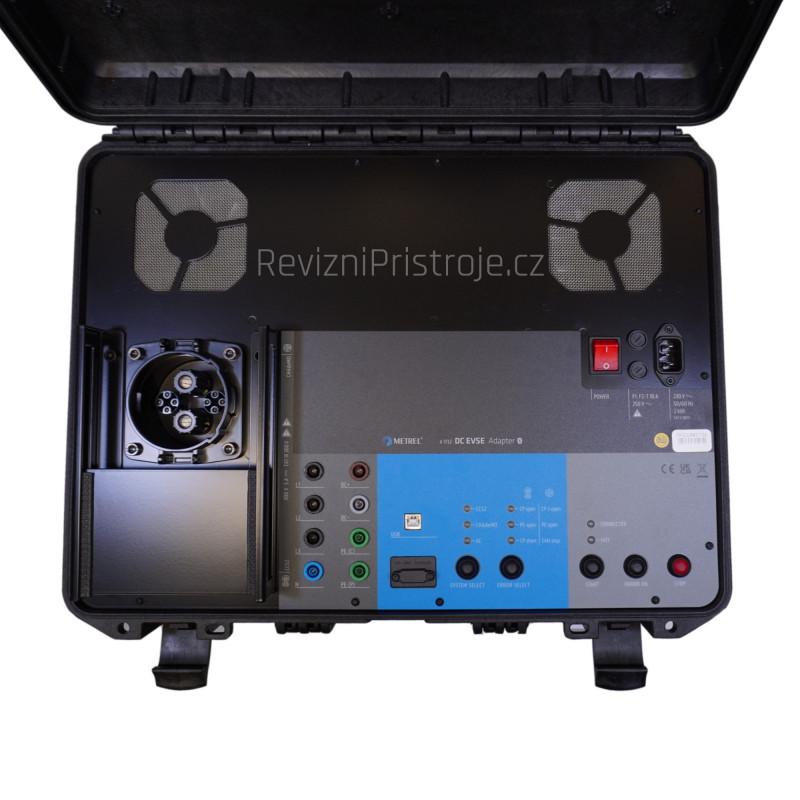

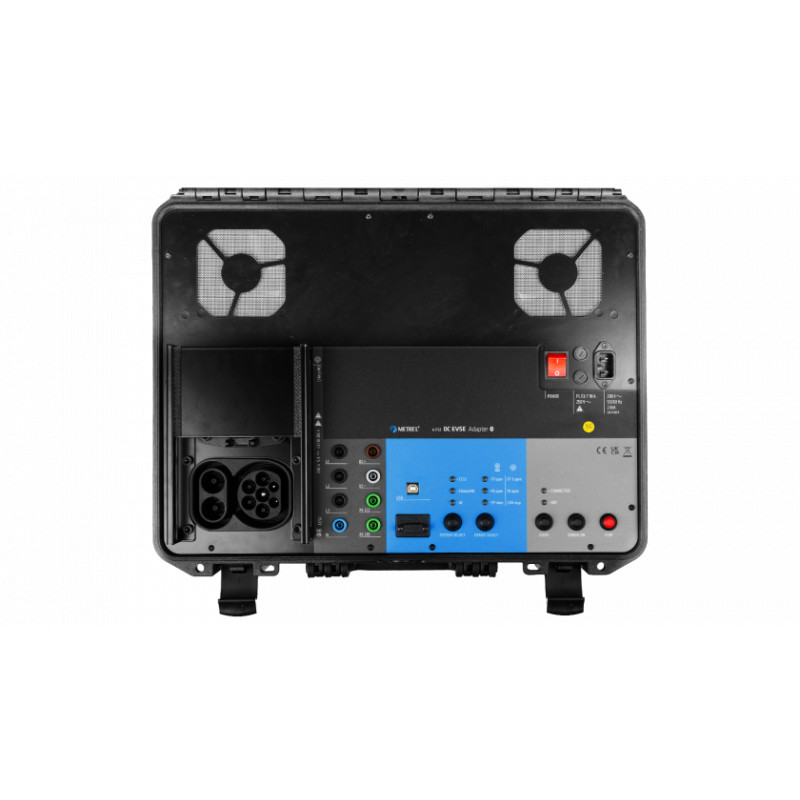

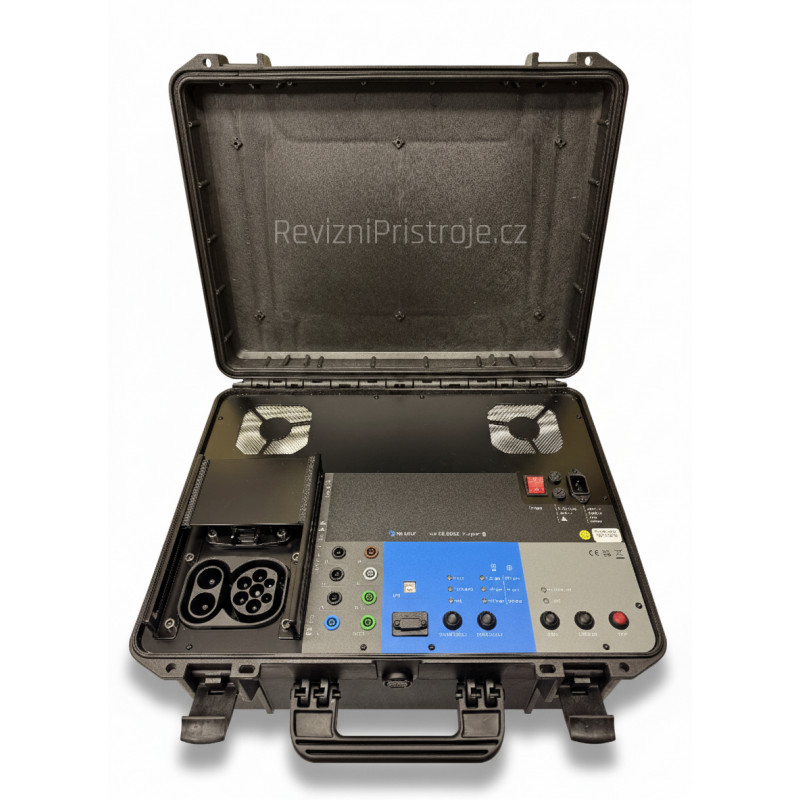

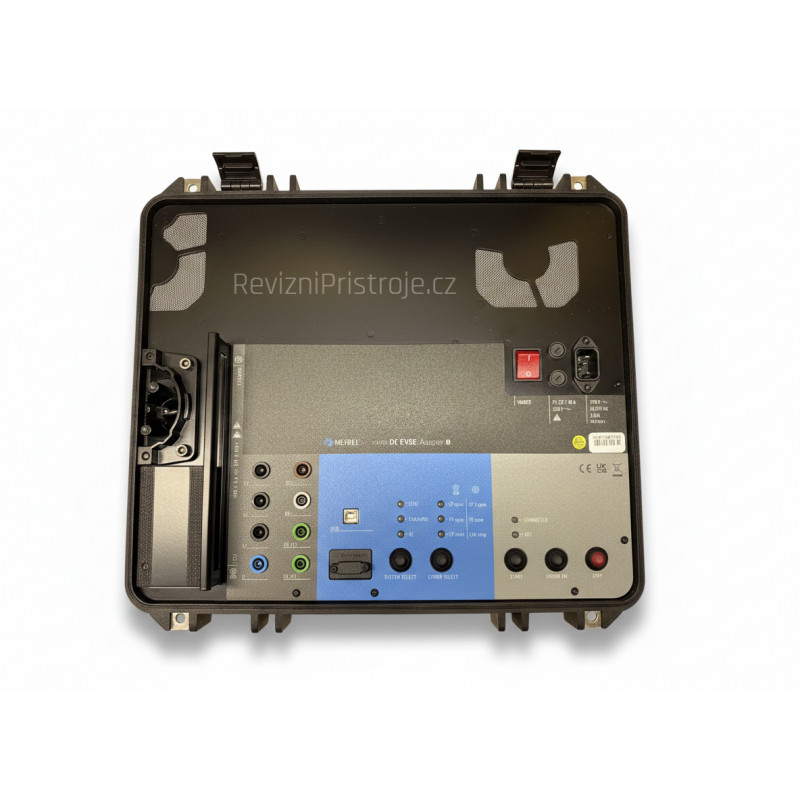

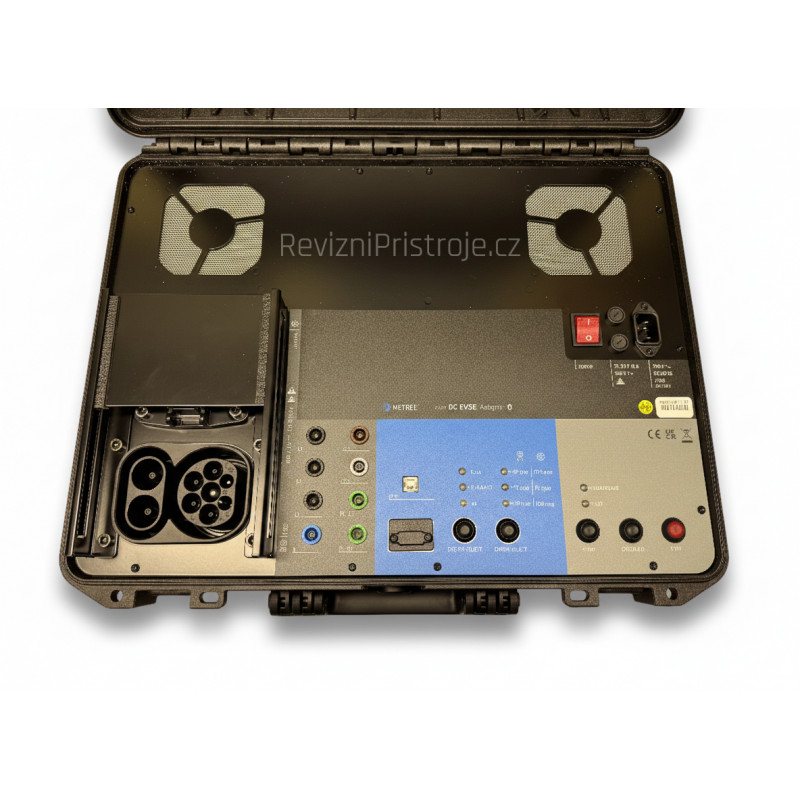

Metrel A 1732 - DC Evse adapter

Adaptér A 1732 DC EVSE je určen k testování elektrické bezpečnosti a funkčnosti nabíjecích stanic pro elektrická vozidla v režimu 4 (DC EVSE) i 3 (AC EVSE). Podporuje širokou škálu typů konektorů, včetně CCS2, CHAdeMO a AC zástrček typu 2, a komunikační standardy CCS DIN 70121, CCS ISO 15118, CHAdeMO verze 0.9.1+ a AC low level IEC 61851-1, což z něj činí velmi univerzální zařízení.

Adaptér dokáže komunikovat s DC EVSE a simulovat baterii EV s parametry 300 V a 5 A. Ve spojení s MI 3155 EurotestXD umožňuje inicializaci komunikačních protokolů, jako jsou ISO 15118, DIN 70121, CHAdeMO a nízkoúrovňový PWM, a provádět širokou škálu měření, včetně testu izolačního odporu se stejnosměrným napětím až 2500 V, asymetrického testování IMD s uživatelsky definovanou odolností proti poruše mezi 20 kΩ a 640 kΩ v krocích po 5 kΩ a mnoho dalších.

Dále umožňuje simulaci chyb signálu Control Pilot (CP) a připojení ochranného vodiče (PE) pro posouzení odezvy EVSE. Po spárování s MI 3155 EurotestXD lze adaptér A 1732 DC EVSE použít k zaznamenávání nabíjecího protokolu, provádění měření a testů potřebných pro uvedení EVSE do provozu i pro pravidelné bezpečnostní testy.

Zkrátka, adaptér A 1732 DC EVSE dokáže otestovat prakticky jakoukoli DC nabíjecí stanici, která se momentálně používá.



Hlavní vlastnosti:

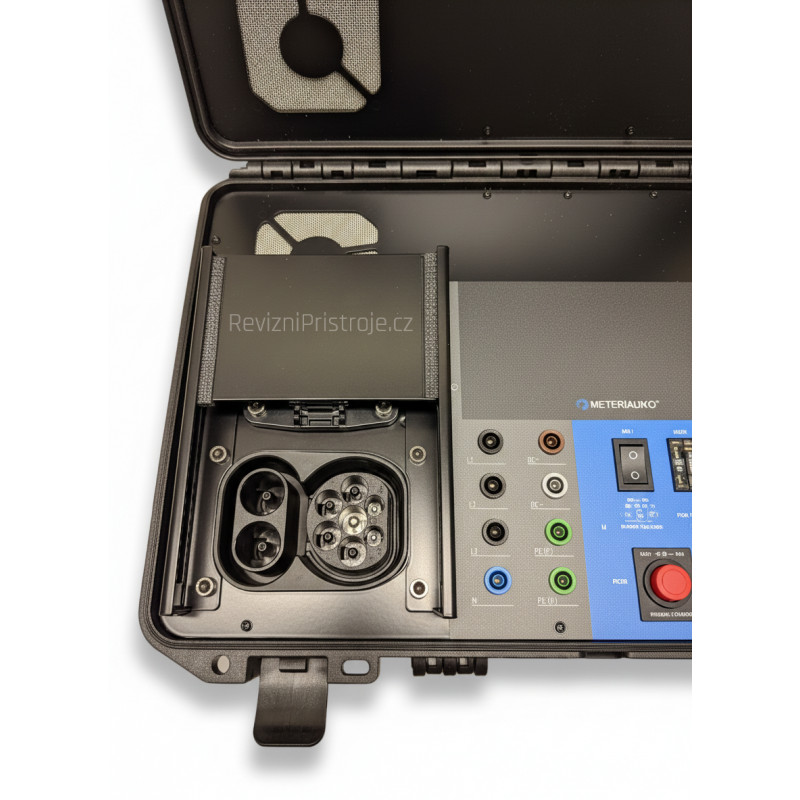

• Podpora CCS2, CHAdeMO a AC EVSE
• Protokol o funkční zkoušce pro měření napětí a proudu na terminálech
• Simulace poruch na CCS2 a Type 2: přerušený CP, přerušený PE a zkrat CP
• Simulace poruch na CHAdeMO: přerušený CP3, přerušený PE a CAN stop
• Banánkové testovací body pro DC, AC a PE
• Dvojité PE testovací terminály PE(C) a PE(P) pro 4vodičové měření Rlow
• Bluetooth komunikace s MI 3155 EurotestXD
• Kategorie CAT III / 300 V
• Podpora komunikace pro CCS ISO 15118-1 nebo DIN 70121
• Podpora komunikace pro CHAdeMO verze 0.9.1 a vyšší
• Podpora komunikace pro AC EN 61851-1
• Simulace baterie 300 V / 5 A

Spolupráce s přístrojem Eurotest XD MI3155:

• Komunikace přes Bluetooth
• Předdefinované testovací protokoly pro DC EVSE v paměťové struktuře
• Všechna měření lze spustit a zobrazit na MI 3155 EurotestXD
• Provedení přesného 4vodičového měření proudem 200 mA
• Měření izolačního odporu napětím až do 2500 V DC
• Funkční test s živým náhledem na nabíjecí protokol, včetně napětí a proudu na testovacích svorkách
• Vzdálené spouštění poruch a měření doby odezvy
• Měření DC impedance
• Měření doby vybití
• Asymetrický IMD test s nastavitelným poruchovým odporem v rozsahu 20 kΩ až 640 kΩ s krokem 5 kΩ
• Programovatelné automatické sekvence měření (AUTO SEQUENCE) pro přizpůsobení testovacího protokolu
• PC software Metrel ES Manager pro měření a zpracování výsledků: příprava testovací struktury, stažení výsledků, stromový / tabulkový / grafický náhled, uložení a tisk zpráv

Aplikace:

• Funkční a elektrické testy při výrobě EVSE
• Testy EVSE při instalaci a uvedení do provozu
• Periodické testy EVSE
• Řešení problémů EVSE

NORMY
Funkčnost
* EN 61851 – 1
* EN 61851 – 23
* ISO 15118-1
* DIN SPEC 70121
* CHAdeMO

Elektromagnetická kompatibilita
* EN 61326 – 1

Bezpečnost
* EN 61010 - 1
* EN 61010 - 2 – 030
* EN 61010 - 031

Napájení
Napájecí napětí, frekvence: 205 ... 254V AC, 50Hz/60Hz
Maximální příkon: 2000 VA
Třída: třída 1

Komunikace
USB 2.0: USB typ B
Bluetooth: v4.2 BR/EDR a BLE

EMC
Emise: třída B (Skupina 1)
Odolnost: průmyslové prostředí

Referenční podmínky
Teplota: +15°C ... +35°C
Vlhkost: 35% ... 65% rH

Pracovní podmínky
Podmínky: venkovní
Teplota: -10°C ... +40°C
Vlhkost: max 85% rH (0 ... +40°C), bez kondenzace

Podmínky skladování
Teplota: -20°C ... +60°C
Vlhkost: max 90% rH

Komunikační standardy
CHAdeMO: verze 0.9.1 a vyšší
CCS (DC): ISO 15118-1 nebo DIN SPEC 70121 (Výchozí ISO, jinak DIN)
CCS (AC): EN 61851-1 nízká úroveň

Simulace EV baterie
Napětí: 280V až 310V
Zátěžový (nabíjecí) proud: asi 4,9A při 300V

Vstupní odpor
DC+/DC-: 24 MΩ
DC+/PE, DC-/PE: >200 MΩ

Ostatní
Rozměry: 50 x 25 x 41 cm
Hmotnost: 16,2 kg
Kategorie: CAT III / 300V
Ochrana: IP40
Pouzdro: plastové, nárazuvzdorné

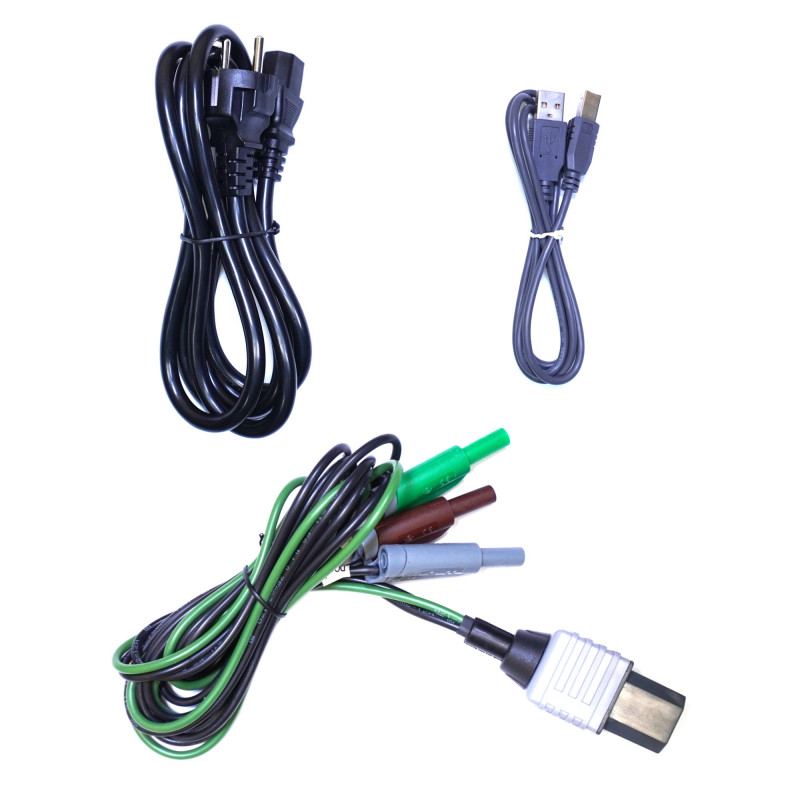

Rozsah dodávky:

• Adaptér 1732 DC EVSE
• Testovací kabel A 1781, GRY/GRN/BRN, 1,5 m, 0,75 mm2, CAT IV
• A 1493 Napájecí kabel, 2m, 3x1,5mm2
• Kabel USB 1727 typu A/B
