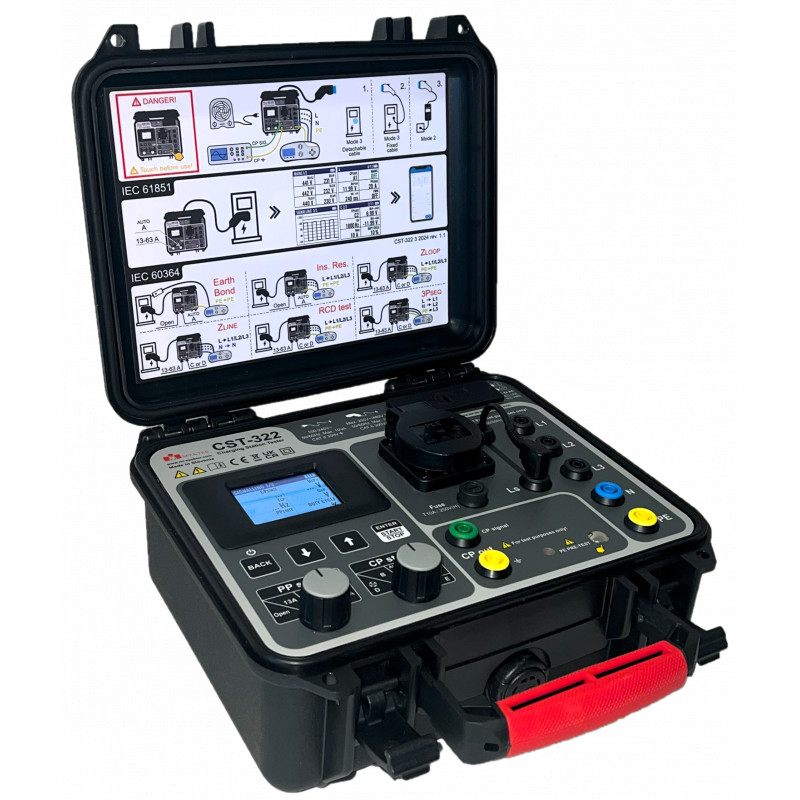

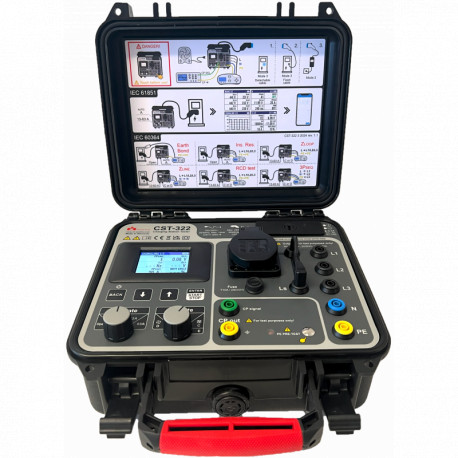

MI Spekter CST-322 – Analyzátor AC nabíjecích stanic elektromobilů

MI Spekter CST-322 – Analyzátor AC nabíjecích stanic elektromobilů

Analyzátor CST-322 poskytuje kompletní řešení pro testování AC dobíjecích stanic s konektory typu 2. Je ideálním nástrojem pro servis, údržbu a pravidelné kontroly, navrženým podle norem IEC/EN 61851-1 a IEC/HD 60364-7-722.

• Rychlé a efektivní provedení více testů bez nutnosti použití několika přístrojů
• Funkce AUTOTEST zjednodušuje analýzu a výrazně zkracuje dobu testování

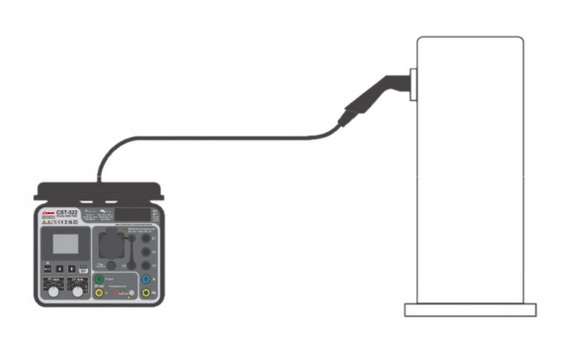

• Simuluje elektrické vozidlo – není nutné přivážet elektromobil na pracoviště
• Možnost simulace chybových stavů CP (E) a PE (zemní spojení)
• Kompatibilní s multifunkčními testery pro předběžný test PE, izolace a impedance smyčky

Hlavní parametry a funkce – CST-322

• Kompatibilní režimy nabíjení: Mode 2 a Mode 3
• Zásuvky EV Typ 2: pevné i vyměnitelné kabely
• Automatické testy – uživatelsky definovatelné, zahrnující:
  • vizuální inspekci
  • měření napětí a sledu fází u 3P systémů (max. 250 / 480 VAC, 50/60 Hz)
  • simulaci vozidla přes Control Pilot (CP) – stavy A, B, C, D a E
  • předběžný test PE – kontrola ochranného vodiče
  • simulaci chyb: PE, CP „E“, zkrat diody „D“
  • test doby vybavení proudového chrániče
• Analýza signálu CP – možnost zobrazení výsledků na LCD displeji, osciloskopu, multimetru nebo mobilu/tabletu
• Simulace kabelu (Proximity Pilot – PP): nastavení proudů Nezapojeno, 13 A, 20 A, 32 A, 63 A
• Předběžný test proudového chrániče: typy AC, A, B a RDC-DD
• Aktivace proudových chráničů: 30 mA (RCD) a 6 mA (RDC-DD)
• Zátěž: česká zásuvka 10 A nebo adaptér přes 4mm zdířky L1, L2, L3
• Měřicí výstupy L1, L2, L3, N a PE – bezpečné připojení měřicích přístrojů pro testy:
  • uzemnění
  • izolace
  • impedance smyčky / vedení

Připojení a paměť – CST-322

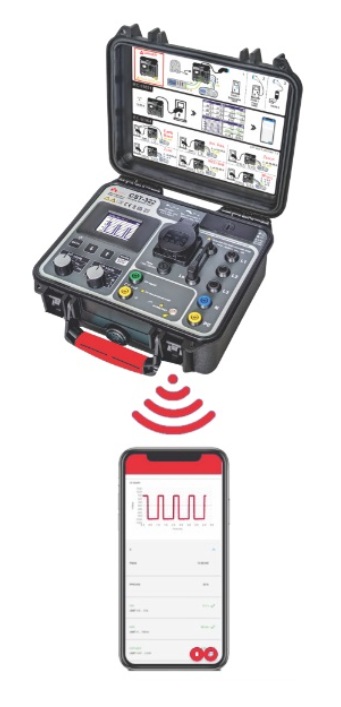

• Bezdrátové připojení:
  • Bluetooth pro přenos dat do telefonu nebo tabletu
  • Verze Bluetooth 5.2
• Interní paměť: ukládání naměřených dat přímo v zařízení

Napájení, provozní podmínky, konstrukce a záruka – CST-322

• Displej: barevný TFT LCD 2,4" s rozlišením 320 × 240
• Napájení:
  • 4× AA alkalické nebo NiMH baterie/akumulátory
  • síťové napájení (přívodní kabel 2 m)
• Konstrukce: robustní a ergonomická
• Stupeň krytí: IP54 (se zavřeným víkem), IP40 (s otevřeným víkem)
• Bezpečnostní kategorie: CAT II / 300 V
• Provozní teplota: -10 … +40 °C
• Skladovací teplota: -20 … +50 °C
• Rozměry: 25,8 × 23 × 12,3 cm
• Hmotnost: 2,1 kg (přístroj), 0,8 kg (kabel Typ 2)
• Záruka: 36 měsíců

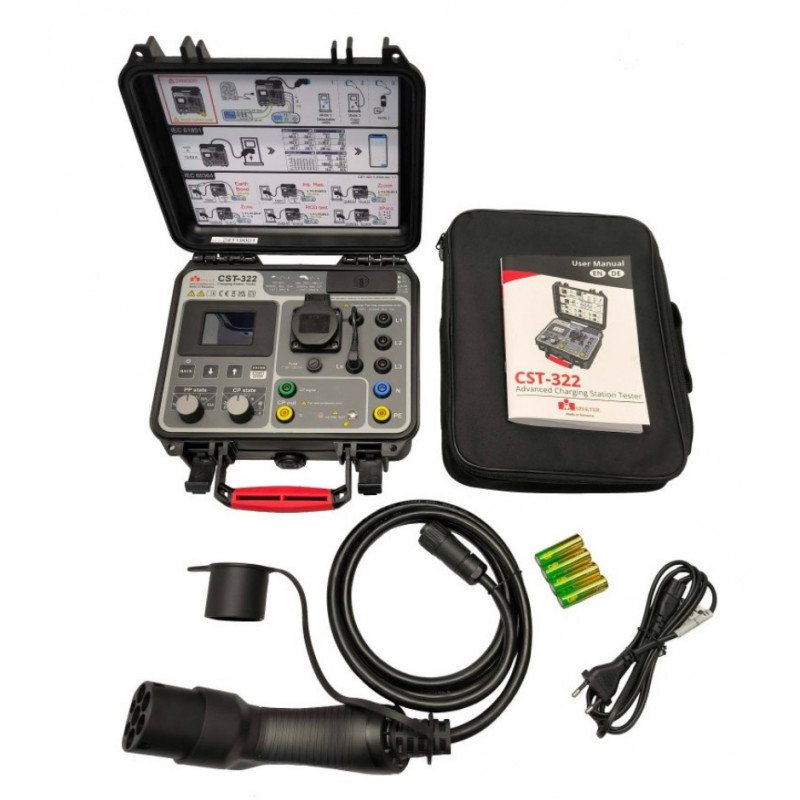

Balení obsahuje:

• 1× Analyzátor CST-322CZ
• 1× kabel Typ 2
• 1× síťový napájecí kabel
• 4× baterie AA
• 1× měkké pouzdro
• 1× návod k obsluze

Volitelné příslušenství k CST-322

• LA-322-D – Zaťažovací adaptér s prodlužovacím kabelem 1,5 m a dvěma zásuvkami pro rozšíření možností testování.
• T1-322 – Adaptér pro připojení kabelu typu 1 k testeru CST-322, délka 2 m, ideální pro různé typy elektromobilů.
• NiMh dobíjecí baterie HR6 (4 ks) – Výkonné a dlouhodobé napájení pro váš tester.
• Nabíječka NiMh baterií – Praktická nabíječka pro 4 HR6 články, která zajistí vždy připravené baterie.
