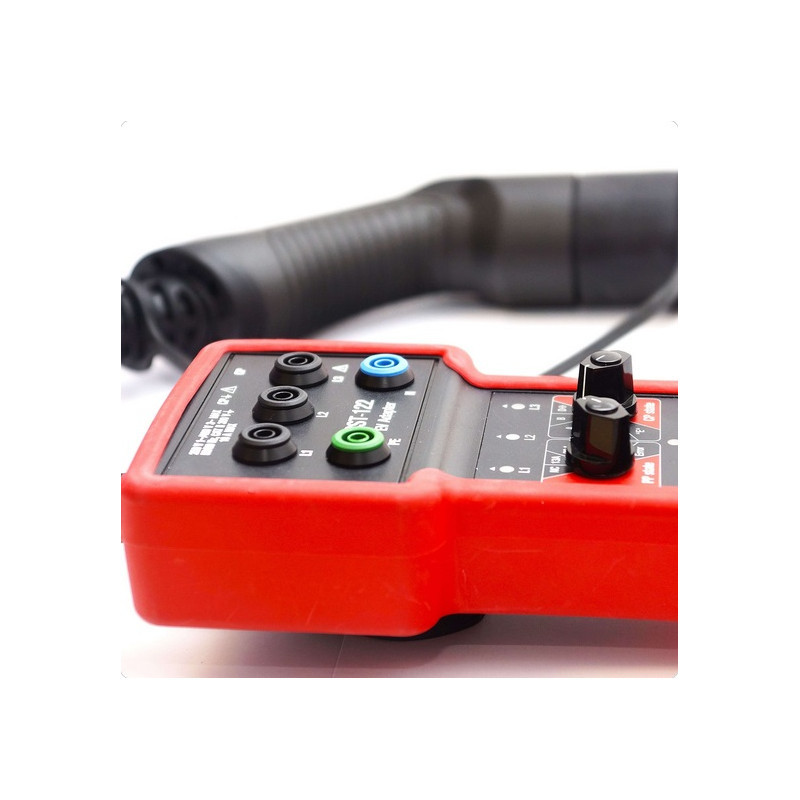

CST-122 – Adaptér pro testování nabíjecích stanic

Adaptér CST-122 je praktický nástroj pro jednoduché a bezpečné testování dobíjecích stanic elektrických vozidel. Umožňuje připojení měřicích přístrojů, simulaci vozidla a ověřování funkčnosti i bezpečnosti nabíjení podle platných norem.

Hlavní vlastnosti:

• Připojení měřicích přístrojů k výstupům dobíjecí stanice se současnou simulací vozidla
• Testování bezpečnosti a funkčnosti v režimech Mode 2 a Mode 3 (AC nabíjení)
• Spuštění nabíjecího cyklu – aktivace výstupu napětí a proudu
• Kompatibilní s měřicími přístroji libovolného výrobce
• Podpora norem IEC/EN 61851-1 a IEC/HD 60364-7-722
• Připojení ke stanici se zásuvkou nebo konektorem Typ 2
• Měření maximálního nabíjecího proudu, kontrola zemního spojení, izolace vodičů, napětí a účinnosti
• Simulace chybových stavů signálů CP (E) a PE (zem)
• Indikace fází pomocí 3 kontrolek pro rychlou kontrolu přítomnosti napětí
• Není nutné přivážet elektromobil – simulace vozidla zajišťuje pohodlné testování a údržbu

Hlavní parametry a funkce – CST-122

• Určeno pro dobíjecí stanice vozidel v režimech Mode 2 a Mode 3
• Kompatibilní se zásuvkami EV Typ 2
• Předběžný test PE – kontrola ochranného vodiče PE na přítomnost nebezpečného napětí
• Proximity Pilot (PP) – simulace kabelu

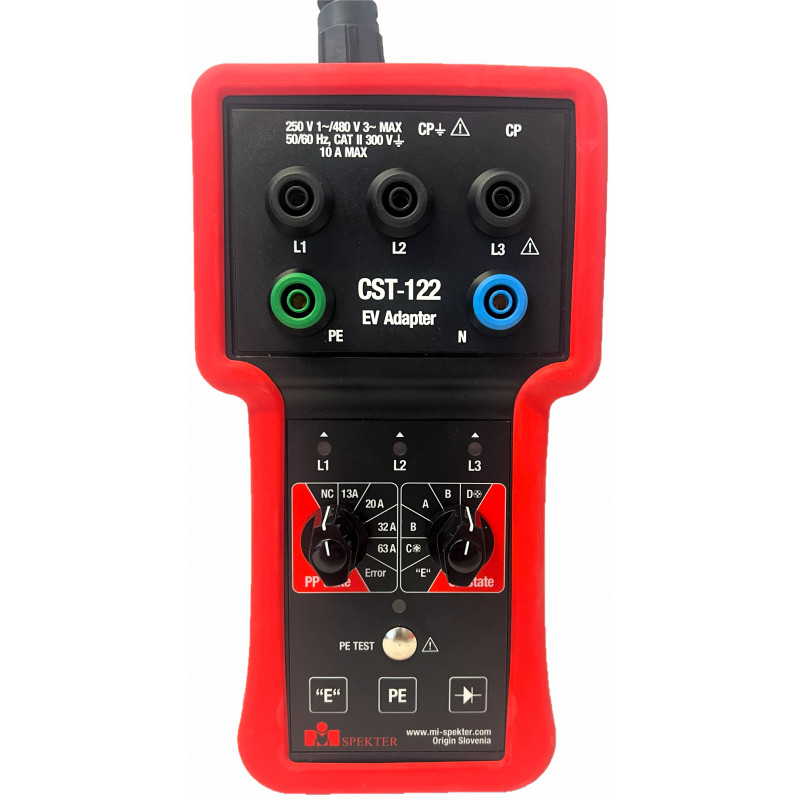

  • Otočný přepínač umožňuje nastavení proudových hodnot: Nezapojeno, 13 A, 20 A, 32 A, 63 A, Chyba
• Control Pilot (CP) – simulace vozidla
  • Otočný přepínač pro simulaci stavů nabíjení: A, B, C, D a E
• Indikace fází (L1, L2, L3) – tři kontrolky pro rychlou kontrolu přítomnosti napětí
• Výstupy L1, L2, L3, N a PE pro bezpečné připojení měřicích přístrojů, umožňující testování:
  • uzemnění
  • izolace
  • impedance smyčky / vedení
  • proudového chrániče
• Simulace chybových stavů: CP „E“, PE a Diode Error

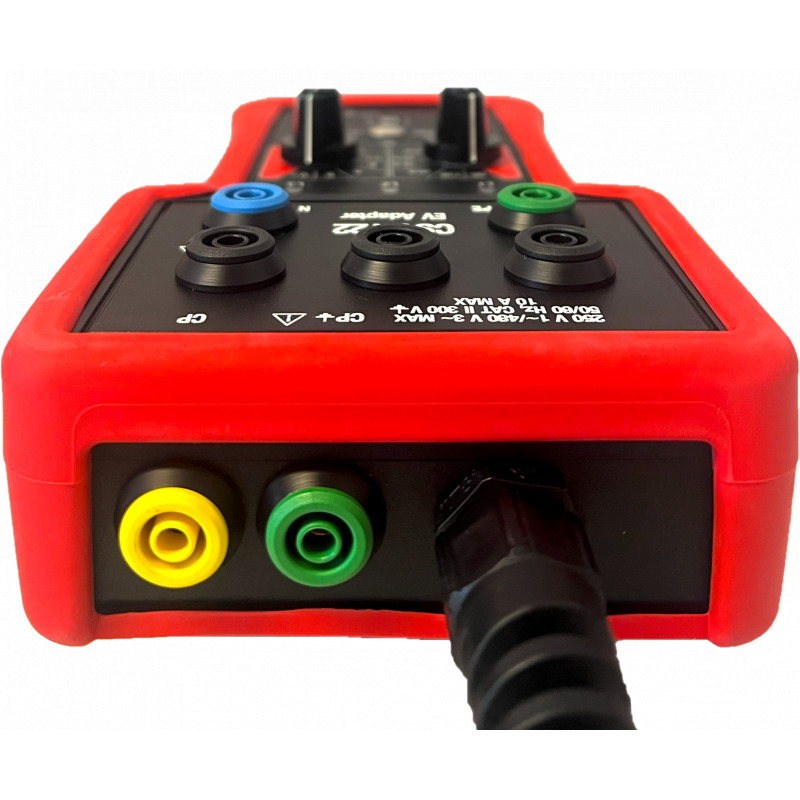

• Svorky pro CP signál – kontrola komunikace mezi simulovaným vozidlem a dobíjecí stanicí; měření osciloskopem nebo multimetrem; PWM cyklus určuje maximální povolený nabíjecí proud

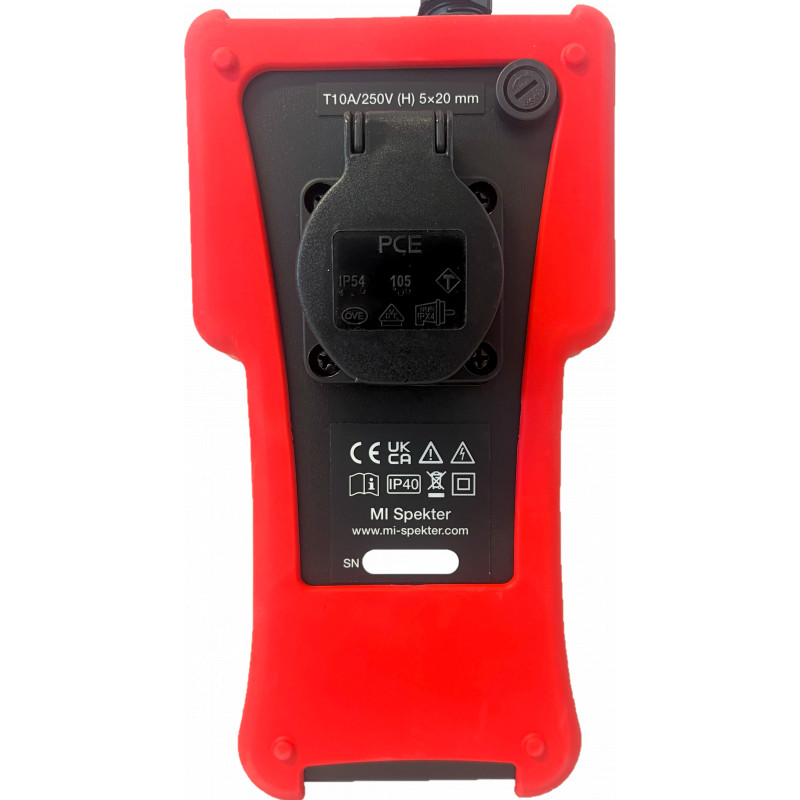

• Zásuvka zátěže: max. 250 V / 10 A

Vlastnosti – CST-122

• Spotřeba: max. 1 W
• Konstrukce: robustní provedení a ergonomický design
• Stupeň krytí: IP40
• Provozní teplota: -20 … +40 °C
• Skladovací teplota: -20 … +50 °C
• Rozměry: 11 × 4,5 × 20,5 cm
• Hmotnost: 1 kg
• Bezpečnostní kategorie: CAT II / 300 V
• Záruka: 24 měsíců

Balení obsahuje

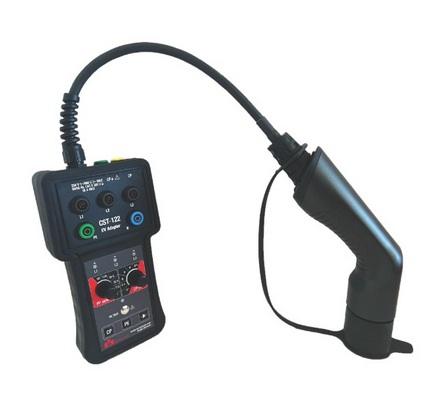

• Adaptér MI SPEKTER CST-122 s kabelem Typ 2
• Přenosnou tašku pro snadné přenášení a ochranu přístroje
• Návod k obsluze
