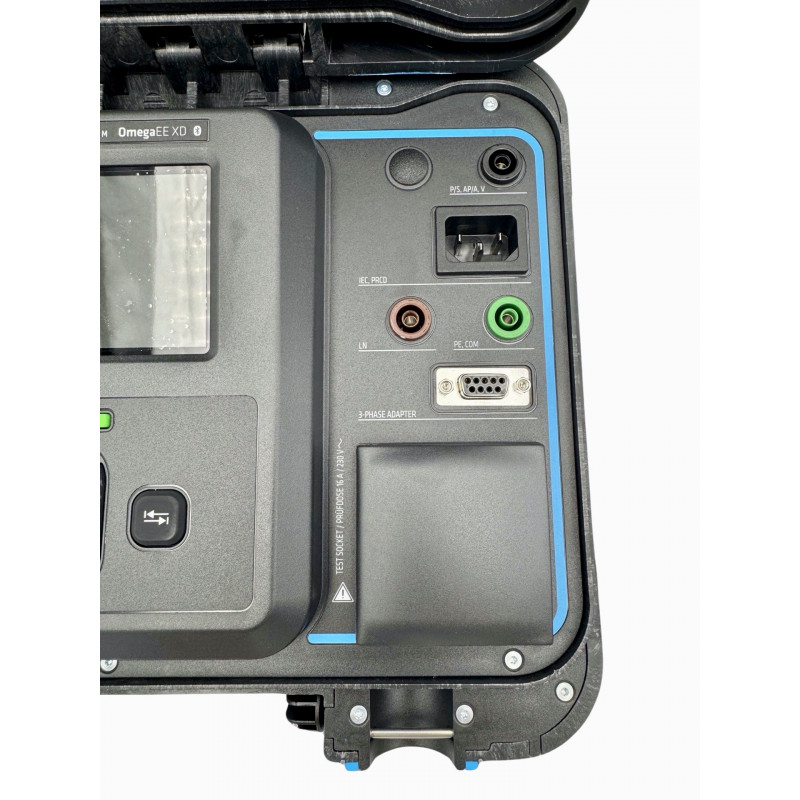

MI 3365 M OmegaEE XD - Tester spotřebičů a nářadí

MI 3365 M OmegaEE XD - Tester spotřebičů a nářadí

Nová inovovaná série OmegaEE XD přináší 4 modely určené pro profesionální použití v nejnáročnějších aplikacích. Všechny podporují uživatelské účty, což znamená, že jedno zařízení může používat více elektrikářů.

Přístroje pokrývají následující oblasti testování:
přenosné přístroje, svařovací zařízení, medicínské přístroje, profesionální testování PRCD přístrojů a testování nabíjecích kabelů EV mód 2 a mód 3.

Všechny přístroje mají pokročilé vestavěné uživatelské rozhraní, které umožňuje provádění předdefinovaných a uživatelem vytvořených automatických testovacích posloupností AUTOSEOUENCE. Velká kapacita paměti umožňuje uživateli dlouhodobé ukládání a archivaci dat. Všechny přístroje jsou speciálně navrženy pro dlouhodobé testování, neboť jejich paměťová struktura umožňuje snadné vyhledávání v archivu přístrojů a rychlé opětovné provádění (periodických) testů.

Velký důraz byl kladen na podporu periferních zařízení jako jsou tiskárny a skenery čárových nebo OR kódů a RFID čtečky (v Bluetooth i drátové verzi). Kromě toho jsou všechny verze přístroje podporovány naším počítačovým softwarem Metrel ES Manager.

Měření

EN 50678 / EN 50699

• Vizuální kontroly
• Spojitost // Odpor ochranného uzemnění 200 mA
• Spojitost // Odpor ochranného uzemnění 10A, 25A*
• Izolační odpor (Riso, Riso-S)
• Proud ochranným vodičem
• Dotykový unikající proud
• Svodový proud produkovaný plovoucím vstupem
• výkon (P, S, Q, PF, THD, THDi, CosO, I, U)
• test PRCD, (2 póly, 3 póly, K/Di (varistor), S (3 póly))
• test RCD (typ A, AC, B, B+, F)
• test IC-CPD (EV-RCD, PE vodič)
• Napětí, SELV/PELV
• Flash test, (1500V, 3000V)**
• Polarita / aktivní test zapojení
• Diagnostický test EVSE
• Zkouška pojistek
• Proud kleštěmi***
• Funkční kontroly

*Pouze modely 25A, M, F
**Jen model F
*** s A 1283


IEC/EN 62353 rozšířena na zkoušky podle IEC 60601,
(pouze MI 3365 M)

• Izolační odpor
• Dotykový proud
• Svodový proud pacienta
• Únik zařízení
• Únik příložné části

IEC/EN 60974-4 (s A 1422)

• Izolační odpor
• Únik svařovacího obvodu
• Únik ochranným vodičům
• Napětí naprázdno

Hlavní vlastnosti

• Předdefinované funkce AUTOSEOUENCE podle: EN 50678, EN 50699, EV kabely, P-RCD, plovoucí vstupy, EN 62368-1, EN 60974-4, EN 62353
• Rychlé testování s využitím OR a čárových kódů
• Filtry pro snadný výběr testovací posloupnosti
• Podpora testování IC-CPD: podpora testování EV kabelů Mode 2 a Mode 3 v kombinaci s podporovanými adaptéry
• Podpora testování PRCD
• Integrovaný modul pro rychlé testování všech typů pojistek.
• Vysokonapěťový test (pouze MI 3360 F)
• Testování zdravotnických zařízení (pouze MI 3360 M)
• Simulace podmínek jedné poruchy umožňuje testování
• informačních a komunikačních technologií dle IEC/EN 62368
• Podpora testování svářeček podle IEC/EN 60974-4
• Test pevně připojených zařízení
• Velká paměť: zabudovaná 8 CB microSD, lze rozšířit na 32 GB
• PC SW Metrel ES Manager: umožňuje vytváření testovacích struktur, uživatelsky definovaných AUTOSEQUENCE, profesionálních testovacích zpráv a přenos dat k archivaci
• Dotyková obrazovka: barevná dotyková obrazovka s vysokým rozlišením, 4,3" TFT
• Ovládání přes dotykovou obrazovku nebo klávesnici
• aMESM Android SW: umožňuje skenování OR kódu a nahrávání předem připravených uživatelem definovaných AUTOSEOUENCE.

Normy

• EN 50699 Periodické kontroly
• EN 50678 Kontroly po opravě
• IEC 62368-1 Zařízení audio/video, informační a komunikační technologie
• IEC 62353 Periodické kontroly a kontroly po opravě zdravotnických zařízení
• IEC 60601 Zdravotnická zařízení (částečně)
• IEC 60947-4 Testování svařovacích zařízení (s A1422)
• IEC 62752 nabíjení elektro vozidel Mode2 (IC-CPD)

Rozsah dodávky

• Přístroj MI 3365 M OmegaEE XD
• A 1493 napájecí kabel 2 ks
• A 1342, měřící kabel 1,5m černý
• A 1014 měřící hrot černý CAT III 1000V
• A 1013 krokosvorka černá CAT III 1000V
• A 1271 taška velikost S
• A 1727 USB kabel
• A 1047 kabel červený
• PC SW Metrel ES manager Basic*
• Kalibrační certifikát
• Návod k obsluze

*Volně stažitelný ze stránek Metrel.si
